Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200
| Номер в ГРСИ РФ: | 74594-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | РСТ "Куйбышевнефтехимремстрой" (КНХРС), г.Самара |
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74594-19 | |||||||||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||||||||
| Модель | РВС-100, РВС-200 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 61710507-69b7-7367-cc96-33810a4213ad | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
РСТ "Куйбышевнефтехимремстрой" (КНХРС), г. Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
74594-19: Описание типа
2023-74594-19.pdf
|
Скачать | 190.7 КБ | |
|
74594-19: Методика поверки
2022-mp74594-19.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-100 № 14, РВС-200 №№ 1, 4, 5, 10 расположены: Российская Федерация, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 12, стр. 1, АО «НК НПЗ».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200 представлен на рисунках 1 - 2.

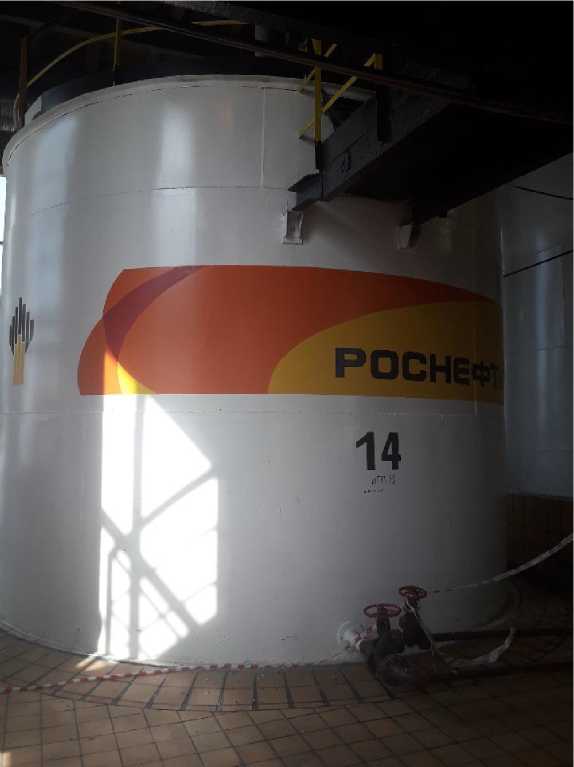

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-100

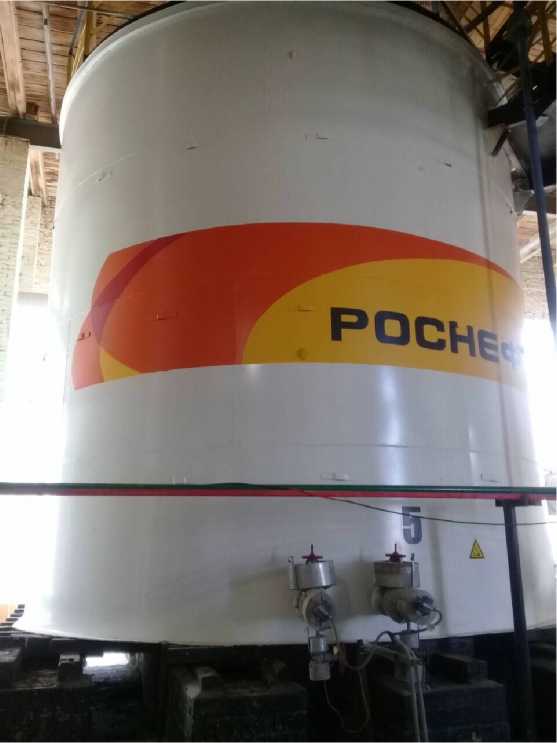

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-200
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РВС-100 |
РВС-200 | |
|
Номинальная вместимость, м3 |
100 |
200 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,2 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-100 |
1 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-200 |
4 шт. |
|
Паспорт |
- |
5 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измеренийНормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
