Резервуары вертикальные стальные цилиндрические РВСП-5000

Номер в ГРСИ РФ: 74623-19
Категория: Резервуары
Производитель / заявитель: ОАО "АК "Транснефть", г.Москва
Скачать
74623-19: Описание типа СИ Скачать 402.4 КБ
74623-19: Методика поверки Скачать 34.8 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары вертикальные стальные цилиндрические РВСП-5000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары вертикальные стальные цилиндрические РВСП-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74623-19
Наименование Резервуары вертикальные стальные цилиндрические
Модель РВСП-5000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 5 шт. с зав.№ 1, 2, 4, 9, 10
Производитель / Заявитель

ПАО "Транснефть", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 11
Найдено поверителей 3
Успешных поверок (СИ пригодно) 11 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74623-19: Описание типа СИ Скачать 402.4 КБ
74623-19: Методика поверки Скачать 34.8 КБ

Описание типа

Назначение

Резервуары вертикальные стальные цилиндрические РВСП-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров вертикальных стальных цилиндрических РВСП-5000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и кровлей.

Тип резервуаров - наземный вертикальный сварной.

- резервуары со стационарной кровлей с понтоном (РВСП).

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары расположены в резервуарных парках Акционерного общества «Транснефть-Урал» (АО «Транснефть-Урал»).

Адреса местонахождения резервуаров приведены в таблице 1.

Таблица 1

Номера резервуаров

Местонахождения, адрес

1

2

Резервуары вертикальные стальные цилиндрические РВСП-5000

1, 2, 4

Арланское нефтепроводное управление нефтеперекачивающая станция «Чернушка» (Арланское НУ НПС «Чернушка»), Пермский край, Чернушинский район, г. Чернушка

9, 10

Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Ленинск» (Челябинское НУ ЛПДС «Ленинск»), 456384, Челябинская область, г. Миасс, п. Ленинск

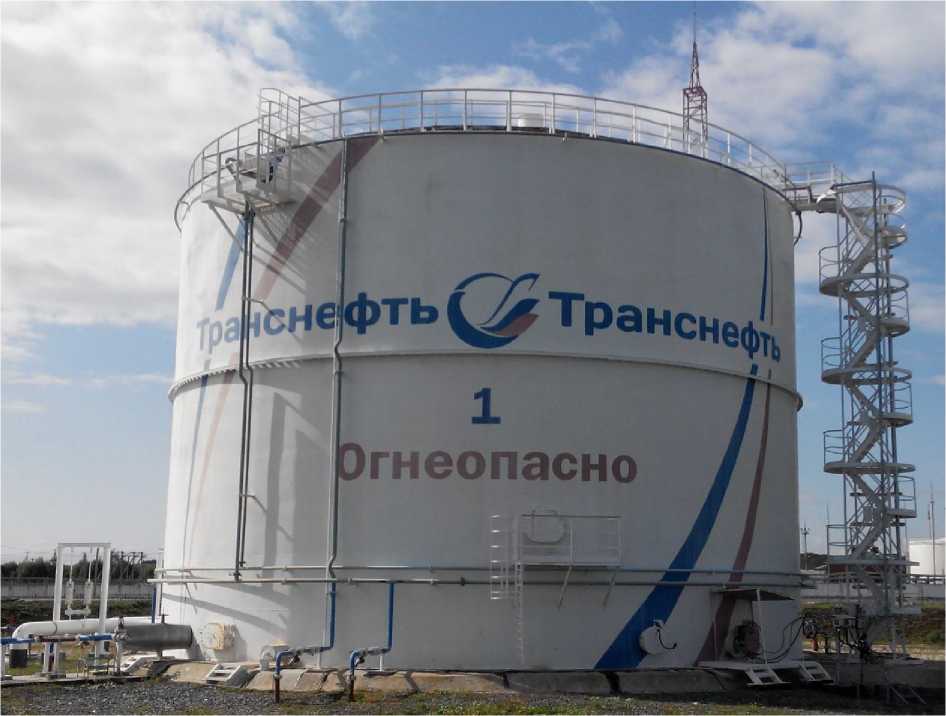

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-5000 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВСП-5000

Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-5000 не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение РВСП-5000

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

±0,10

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

РВСП-5000

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

от -40 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Резервуар вертикальный стальной цилиндрический

РВСП-5000

5 шт.

2 Паспорт

-

5 экз.

3 Градуировочная таблица

-

5 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55464-13;

- рулетка измерительная металлическая 2-го класса точности Р100У2К, предел измерений от 0 до 100 м, регистрационный номер 55464-13;

- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм, регистрационный номер 48244-11;

- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06;

- нивелир электронный SDL30, предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, 2 мм, регистрационный номер 19368-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

«Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637

«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2016.24408

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
