Система измерительная автоматизированной системы управления технологическим процессом деаэрационно-питательной насосной станцией Кислородно-конверторного цеха № 2 Сталеплавильного производства АО "ЕВРАЗ ЗСМК"
| Номер в ГРСИ РФ: | 74639-19 |
|---|---|
| Производитель / заявитель: | ООО "ЕвразТехника", г.Новокузнецк |
Система измерительная автоматизированной системы управления технологическим процессом деаэрационно-питательной насосной станцией Кислородно-конверторного цеха № 2 Сталеплавильного производства АО «ЕВРАЗ ЗСМК» (ИС) предназначена для измерения температуры (воды, пара), расхода (воды, пара), давления (воды, пара), уровня (воды), автоматического поддержания заданных технологических параметров, обнаружения и представления технологическому персоналу информации об отклонении текущих значений параметров агрегатов от установленных пределов в виде сигналов звуковой и световой сигнализации, регистрации и хранения показаний измеренных значений, режимов и положений исполнительных механизмов, визуализации технологического процесса, диагностики состояния оборудования системы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74639-19 |
| Наименование | Система измерительная автоматизированной системы управления технологическим процессом деаэрационно-питательной насосной станцией Кислородно-конверторного цеха № 2 Сталеплавильного производства АО "ЕВРАЗ ЗСМК" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ РИЦ106 |
Производитель / Заявитель
ООО "ЕвразТехника", г.Новокузнецк
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 74639-19: Описание типа СИ | Скачать | 333.7 КБ | |
| 74639-19: Методика поверки | Скачать | 6.3 MБ |
Описание типа
Назначение
Система измерительная автоматизированной системы управления технологическим процессом деаэрационно-питательной насосной станцией Кислородно-конверторного цеха № 2 Сталеплавильного производства АО «ЕВРАЗ ЗСМК» (ИС) предназначена для измерения температуры (воды, пара), расхода (воды, пара), давления (воды, пара), уровня (воды), автоматического поддержания заданных технологических параметров, обнаружения и представления технологическому персоналу информации об отклонении текущих значений параметров агрегатов от установленных пределов в виде сигналов звуковой и световой сигнализации, регистрации и хранения показаний измеренных значений, режимов и положений исполнительных механизмов, визуализации технологического процесса, диагностики состояния оборудования системы.
Описание
ИС является средством измерений единичного производства. Принцип действия ИС состоит в том, что первичные измерительные преобразователи непрерывно выполняют измерение физических величин и их преобразование в унифицированные электрические сигналы, поступающие на модули аналогового ввода программируемых контроллеров. Контроллер циклически опрашивает поступившие сигналы и выполняет их аналого-цифровое преобразование, осуществляет преобразование цифровых кодов в значения технологических параметров. С контроллера, по цифровому каналу, информация поступает на сервера станций визуализации, предназначенные для отображения параметров технологических процессов в физических величинах и ведения архива данных.
Конструктивно ИС представляет собой трехуровневую систему, построенную по иерархическому принципу.
Измерительные каналы (ИК) ИС состоят из следующих компонентов (по ГОСТ Р 8.5962002):
1) измерительные компоненты - первичные измерительные преобразователи (ПИП), имеющие нормированные метрологические характеристики (нижний уровень ИС);
2) комплексный компонент - контроллер программируемый SIMATIC S7-300 с центральным процессором CPU 317-2PN/DP (средний уровень ИС);
3) вычислительные компоненты - автоматизированное рабочее место (АРМ), предназначенные для отображения параметров технологических процессов, состояния оборудования ИС, выдачи аварийной сигнализации, ввода технологических параметров (верхний ИС);
4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому;
5) вспомогательные компоненты - приборы световой и звуковой сигнализации используемые для отображения состояния отдельных рабочих процессов и работы оборудования, а также для сигнализации неисправностей.
Измерительные каналы ИС имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. ИС имеет в своем составе 36 измерительных канала. Структурная схема ИС приведена на рисунке 1.
Все компоненты ИС размещаются в специализированных запираемых шкафах, размещенных в специальных помещениях, имеющих ограничение доступа.

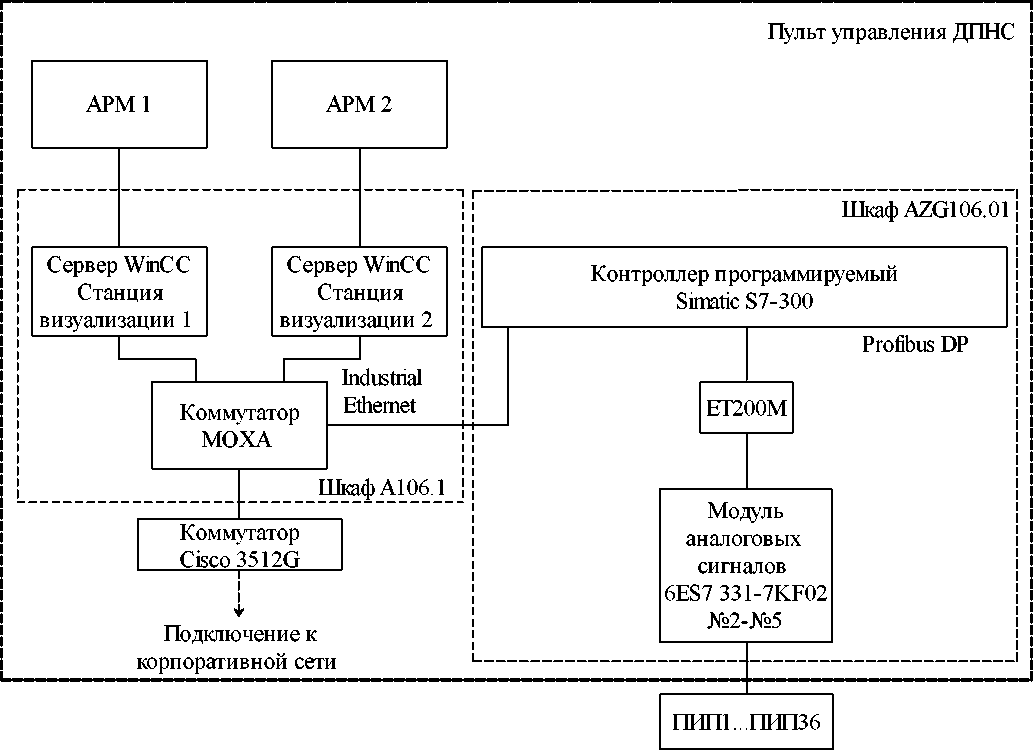

Рисунок 1 - Структурная схема ИС
Пломбирование ИС не предусмотрено.
Программное обеспечение
ИС работает под управлением программного обеспечения (ПО) состоящего из следующих компонентов:
- SIMATIC WinCC 7.0 и разработанного на его основе программного проекта автоматизации «DPNS». ПО SCADA (метрологически значимая часть ПО ИС) выполняет функцию отображения результатов измерений технологических параметров, сообщений, мнемосхем, основных параметров технологического процесса, сигналов сигнализации, а также передачи управляющих воздействий от оператора;
- STEP7 v. 5.5 и разработанного на его основе программного проекта автоматизации «S7_DPNS». ПО контроллеров SIMATIC S7-300 (метрологически значимая часть ПО ИС). Осуществляет автоматизированный сбор, передачу, обработку измерительной информации, обеспечивает работу блокировок, предупредительной и аварийной сигнализации.
Защита от несанкционированного изменения параметров настроек измерительных каналов, алгоритмов измерений, преобразования и вычисления параметров метрологически значимой части ПО обеспечивается системой паролирования доступа к интерфейсу ПО. Идентификационные данные ПО ИС приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Проект контроллера PLC: «S7_DPNS» Проект WinCC подсистемы визуализации: «DPNS» |
|
Номер версии (идентификационный номер ПО) |
_ |
|
Цифровой идентификатор ПО |
Для файла конфигурации проекта «S7_DPNS»: \S7_DPNS\ombstx\offline\00000003\BAUSTEIN.DBT fe1bcaef89fdd1a89ede910bb872af34 \S7_DPNS\ombstx\offline\00000003\SUBBLK.DBT a600dbb1b5b748e47fdbd332dec06ee8 Для файла конфигурации проекта «DPNS»: \DPNS\DPNS.mcp cd346365a6a005a06a9926a5d953f8ef \DPNS\DPNS.mdf ea18b2250cff30f246607b7a4570f376 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические характеристики нормированы с учетом ПО контроллера. Уровень защиты ПО контроллера и ПО АРМ от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по классификации Р 50.2.077-2014.
ПО ИС поддерживает синхронизацию с сервером точного времени, обеспечивая привязку времени полученных данных к национальной шкале координированного времени Российской Федерации иТС (SU) с погрешностью в пределах ±1 с.
Технические характеристики
Таблица 2 - Основные технические характеристики
|
Наименования характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
220±22 50/60 24±2,4 |
|
Параметры сигналов с измерительных преобразователей: - электрический ток (по ГОСТ 26.011-80), мА |
от 4 до 20 |
|
Климатические условия эксплуатации |
определены документацией компонентов ИС |
|
Средний срок службы, лет, не менее |
8 |
Таблица 3 - Метрологические характеристики
|
№ ИК |
Наименование ИК |
Диапазон измерений физической величины, ед. измерений |
СИ, входящие в состав ИК ИС |
Г раницы допускаемой основной погрешности ИК |
Границы допускаемой погрешности ИК в рабочих условиях | |||
|
Наименование, тип СИ |
Г осреестр № |
Пределы допускаемой основной погрешности компонента ИК |
Пределы допускаемой дополнительной погрешности компонента ИК | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1 |
Расход химочищенной воды, нитка № 1 |
от 0 до 200 м3/ч |
Преобразователь давления измерительный EJA110 (EJA110) |
14495-00 |
Y=±0,25 % |
Y=±0,1 % /10 °С |
Y=±0,9 % |
Y=±1,2 % |
|
Измерительный модуль 6ES7 331-7KF02-0AB (6ES7 331-7KF02-0AB0) |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
2 |
Расход химочищенной воды, нитка № 2 |
от 0 до 200 м3/ч |
EJA110 |
14495-00 |
Y=±0,25 % |
Y=±0,1 % /10 °С |
Y=±0,9 % |
Y=±1,2 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
3 |
Температура химочищенной воды, нитка № 1 |
от 0 до +100 °С |
Гермопреобразователь с унифицированным выходным сигналом Метран-270, мод. ТСМУ Метран-274 (Метран-274) |
21968-05 |
Y=±0,5 % |
Y=±0,45 % /10 °С |
Д=±0,6 °C |
Д=±1,1 °C |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
4 |
Давление химочищенной воды, нитка № 1 |
от 0 до 10 кгс/см2 |
Датчики давления Метран-43 |
19763-00 |
Y=±0,25 % |
- |
Y=±0,6 % |
Y=±0,9 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
5 |
Давление в баке-деаэраторе № 1 |
от 0 до 0,4 кгс/см2 |
Преобразователь давления измерительный Sitrans P типа 7MF1564 (7MF1564) |
45743-10 |
Y=±0,25 % |
Y=±0,7 %/10 °C |
Y=±0,6 % |
Y=±5,1 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
6 |
Давление острого пара |
от 0 до 0,63 кгс/см2 |
Датчик давления Метран-150 |
32854-13 |
Y=±0,5 % |
Y=±0,2 %/10 °C |
Y=±0,8 % |
Y=±1,8 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
7 |
Расход питательной воды, нитка № 1 |
от 0 до 250 м3/ч |
EJA110 |
14495-00 |
Y=±0,25 % |
Y=±0,1 % /10 °C |
Y=±0,9 % |
Y=±1,2 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
8 |
Расход питательной воды, нитка № 2 |
от 0 до 250 м3/ч |
EJA110 |
14495-00 |
Y=±0,25 % |
Y=±0,1 % /10 °C |
Y=±0,9 % |
Y=±1,2 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
9 |
Температура химочищенной воды, нитка № 2 |
от 0 до +100 °С |
Метран-274 |
21968-05 |
Y=±0,5 % |
Y=±0,45 % /10 °C |
Д=±0,6 °C |
Д=±1,1 °C |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
10 |
Давление химочищенной воды, нитка № 2 |
от 0 до 10 кгс/см2 |
Датчик давления Метран-150 |
32854-13 |
Y=±0,5 % |
Y=±0,2 %/10 °C |
Y=±0,8 % |
Y=±1,8 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
11 |
Давление в баке-деаэраторе № 2 |
от 0 до 0,4 кгс/см2 |
7MF1564 |
45743-10 |
Y=±0,25 % |
Y=±0,7 %/10 °C |
Y=±0,6 % |
Y=±5,1 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
12 |
Давление острого пара |
от 0 до 0,25 кгс/см2 |
Датчик давления Метран-150 |
32854-13 |
Y=±0,5 % |
Y=±0,2 %/10 °C |
Y=±0,8 % |
Y=±1,8 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
13 |
Давление химочищенной воды общее, нитка № 1 |
от 0 до 16 кгс/см2 |
Преобразователь давления измерительный Sitrans Р200 (Sitrans Р200) |
51587-12 |
Y=±0,5 % |
Y=±0,25 % /10 К |
Y=±0,8 % |
Y=±2,07 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
14 |
Температура питательной воды |
от 0 до +180 °С |
Метран-274 |
21968-05 |
Y=±0,5 % |
Y=±0,45 % /10 °C |
A=±0,6 °C |
A=±1,1 °C |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
15 |
Давление питательной воды, нитка № 1 |
от 0 до 100 кгс/см2 |
Sitrans Р200 |
51587-12 |
Y=±0,5 % |
Y=±0,25 % /10 К |
Y=±0,8 % |
Y=±2,07 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
16 |
Давление острого пара |
от 0 до 16 кгс/см2 |
7MF1564 |
45743-10 |
Y=±0,25 % |
Y=±0,25 %/10 °C |
Y=±0,6 % |
Y=±2,0 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
17 |
Давление пара на клапанной группе № 1 |
от 0 до 40 кгс/см2 |
7MF1564 |
45743-10 |
Y=±0,25 % |
Y=±0,25 %/10 °C |
Y=±0,6 % |
Y=±2,0 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
18 |
Давление пара в аккумуляторе № 1 |
от 0 до 40 кгс/см2 |
7MF1564 |
45743-10 |
Y=±0,25 % |
Y=±0,25 %/10 °C |
Y=±0,6 % |
Y=±2,0 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
19 |
Давление пара в аккумуляторе № 2 |
от 0 до 40 кгс/см2 |
7MF1564 |
45743-10 |
Y=±0,25 % |
Y=±0,25 %/10 °C |
Y=±0,6 % |
Y=±2,0 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
20 |
Давление редуцированного пара |
от 0 до 16 кгс/см2 |
Преобразователь давления измерительный Sitrans P DSIII (Sitrans P DS III) |
30883-05 |
Y=±0,25 % |
Y=±0,25 %/10 °C |
Y=±0,6 % |
Y=±2,0 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
21 |
Давление питательной воды, нитка № 2 |
от 0 до 100 кгс/см2 |
Sitrans Р200 |
51587-12 |
Y=±0,5 % |
Y=±0,25 % /10 К |
Y=±0,8 % |
Y=±2,07 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
22 |
Давление пара на клапанной группе № 2 |
от 0 до 40 кгс/см2 |
Датчик давления Метран-150 |
32854-13 |
Y=±0,5 % |
Y=±0,2 %/10 °C |
Y=±0,8 % |
Y=±1,8 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
23 |
Давление химочищенной воды общее, нитка № 2 |
от 0 до 16 кгс/см2 |
7MF1564 |
45743-10 |
Y=±0,25 % |
Y=±0,25 %/10 °C |
Y=±0,6 % |
Y=±2,0 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
24 |
Давление пара в аккумуляторе № 3 |
от 0 до 40 кгс/см2 |
7MF1564 |
45743-10 |
Y=±0,25 % |
Y=±0,25 %/10 °C |
Y=±0,6 % |
Y=±2,0 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
25 |
Расход редуцированного пара |
от 0 до 125 т/ч |
Sitrans P DS III |
30883-05 |
Y=±0,25 % |
Y=±0,25 %/10 °C |
Y=±1,2 % |
Y=±1,5 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
26 |
Уровень воды в деаэраторе № 1 |
от 0 до 4000 мм. вод. ст. |
EJA110 |
14495-00 |
Y=±0,25 % |
Y=±0,1 % /10 °C |
Y=±0,6 % |
Y=±1,1 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
27 |
Расход острого пара |
от 0 до 10 т/ч |
EJA110 |
14495-00 |
Y=±0,25 % |
Y=±0,1 % /10 °C |
Y=±1,1 % |
Y=±1,5 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
28 |
Уровень воды в аккумуляторе № 1 |
от 400 до 1400 мм вод. ст. |
EJA110 |
14495-00 |
Y=±0,25 % |
Y=±0,1 % /10 °C |
Y=±0,6 % |
Y=±1,1 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
29 |
Уровень воды в аккумуляторе № 2 |
от 400 до 1400 мм вод. ст. |
EJA110 |
14495-00 |
Y=±0,25 % |
Y=±0,1 % /10 °C |
Y=±0,6 % |
Y=±1,1 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
30 |
Уровень воды в аккумуляторе № 3 |
от 400 до 1400 мм вод. ст. |
EJA110 |
14495-00 |
Y=±0,25 % |
Y=±0,1 % /10 °C |
Y=±0,6 % |
Y=±1,1 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
31 |
Уровень воды в деаэраторе № 2 |
от 0 до 4000 мм вод. ст. |
Датчик давления Метран-150 |
32854-13 |
Y=±0,5 % |
Y=±0,2 %/10 °C |
Y=±0,8 % |
Y=±1,8 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
32 |
Температура редуцированного пара |
от 0 до +400 °С |
Термопреобразователь с унифицированным выходным сигналом Метран-270, мод. ТСПУ Метран-276 (Метран-276) |
21968-05 |
у=±0,5 % |
Y=±0,45 % /10 °C |
А=±2,1 °C |
А=±2,6 °C |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
у=±0,5 % |
Y=±0,7 % | |||||
|
33 |
Температура острого пара |
от 0 до +400 °С |
Метран-276 |
21968-05 |
Y=±0,5 % |
Y=±0,25 % /10 °C |
А=±2,1 °C |
А=±2,6 °C |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
34 |
Температура в шкафу контроллера (Т хол. спая) |
от 0 до +100 °С |
Метран-276 |
21968-05 |
Y=±0,5 % |
Y=±0,25 % /10 °C |
А=±0,6 °C |
А=±1,1 °C |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
35 |
Температура между деаэраторами |
от -50 до +50 °С |
Метран-274 |
21968-05 |
Y=±0,5 % |
Y=±0,25 % /10 °C |
А=±0,6 °C |
А=±1,1 °C |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % | |||||
|
36 |
Содержание кислорода в питательной воде |
от 0 до 100 мкг/дм3 |
Анализатор растворенного кислорода МАРК-409 |
44752-10 |
Y=±0,5 % |
Y=±0,25 % /10 °C |
Y=±0,8 % |
у=±1,3 % |
|
6ES7 331-7KF02-0AB0 |
15772-11 |
Y=±0,5 % |
Y=±0,7 % |
Примечания - А - абсолютная погрешность измерения, у - приведенная погрешность к верхнему значению диапазона измерения
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
В состав ИС входят:
- технические средства (измерительные и комплексные компоненты) представлены в таблице 3;
- вычислительные, вспомогательные компоненты и техническая документация в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Автоматизированное рабочее место |
2 шт. |
|
Контроллер программируемый SIMATIC S7-300 |
1 шт. |
|
РИЦ106.00-АСУ1 ОАО "ЕВРАЗ объединенный Западно-Сибирский металлургический комбинат". Конвертерный цех № 2. Автоматизированная система управления деаэрационно-питательной насосной станцией. Альбом № 1. Основной комплект рабочих чертежей. Общие данные. Схемы принципиальные |
1 экз. |
|
РИЦ106.00-АСУ2 ОАО "ЕВРАЗ объединенный Западно-Сибирский металлургический комбинат". Конвертерный цех № 2. Автоматизированная система управления деаэрационно-питательной насосной станцией. Альбом № 2. Основной комплект рабочих чертежей. Схема соединения внешних проводок. План расположения оборудования и проводок. Кабельный журнал |
1 экз. |
|
РИЦ106.00-ПА ОАО "ЕВРАЗ ЗСМК". Конвертерный цех № 2. Автоматизированная система управления деаэрационно-питательной насосной станцией. Описание программного обеспечения |
1 экз. |
|
РИЦ106.00-П5 ОАО "ЕВРАЗ ЗСМК". Конвертерный цех № 2. Автоматизированная система управления деаэрационно-питательной насосной станцией. Описание информационного обеспечения |
1 экз. |
|
РИЦ106.00-ИЭ.01 ОАО "ЕВРАЗ ЗСМК". Конвертерный цех № 2. Автоматизированная система управления деаэрационно-питательной насосной станцией. Инструкция по эксплуатации для технологического персонала |
1 экз. |
|
РИЦ106.00-ИЭ.02 ОАО "ЕВРАЗ ЗСМК". Конвертерный цех № 2. Автоматизированная система управления деаэрационно-питательной насосной станцией. Инструкция по эксплуатации для обслуживающего персонала |
1 экз. |
|
Система измерительная автоматизированной системы управления технологическим процессом деаэрационно-питательной насосной станцией Кислородно-конверторного цеха № 2 Сталеплавильного производства АО «ЕВРАЗ ЗСМК». Паспорт |
1 экз. |
|
МП РИЦ106-19 Система измерительная автоматизированной системы управления технологическим процессом деаэрационно-питательной насосной станцией Кислородно-конверторного цеха № 2 Сталеплавильного производства АО «ЕВРАЗ ЗСМК». Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП РИЦ106-19 «Система измерительная автоматизированной системы управления технологическим процессом деаэрационно-питательной насосной станцией Кислородно-конверторного цеха № 2 Сталеплавильного производства АО «ЕВРАЗ ЗСМК». Методика поверки», утвержденному ФБУ «Кемеровский ЦСМ» 30.01.2019 г.
Основные средства поверки:
- средства измерений и эталоны в соответствии с документацией по поверке первичных измерительных преобразователей и PLC;
- термогигрометр ИВА-6Р-Д, регистрационный номер в Федеральном информационном фонде № 46434-11;
- мультиметр цифровой 34401А, регистрационный номер в Федеральном информационном фонде № 54848-13;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИС в виде оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Смотрите также
