Системы оптические координатно - измерительные фотограмметрические AICON Movelnspect (далее - системы) предназначены для измерений геометрических параметров поверхностей сложной формы и пространственных координат отдельных точек поверхности.

Информация по Госреестру

Основные данные
Номер по Госреестру 74676-19
Наименование Системы оптические координатно-измерительные фотограмметрические
Модель AICON MoveInspect
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 05.04.2024
Производитель / Заявитель

Фирма "AICON 3D Systems GmbH", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 15
Найдено поверителей 1
Успешных поверок (СИ пригодно) 15 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

74676-19: Описание типа СИ Скачать 429.8 КБ
74676-19: Методика поверки Скачать 2.7 MБ

Описание типа

Назначение

Системы оптические координатно - измерительные фотограмметрические AICON MoveInspect (далее - системы) предназначены для измерений геометрических параметров поверхностей сложной формы и пространственных координат отдельных точек поверхности.

Описание

Принцип действия систем основан на преобразовании изображения одного и того же объекта, снятого двумя цифровыми камерами, в трехмерный объект, представляющий собой облако точек.

Системы выпускаются в нескольких модификациях, отличающихся друг от друга измерительными объемами, разрешением матриц цифровых камер, максимальной частотой съемки и конструктивным исполнением.

Системы модификаций HR и XR представляет собой пары двух одинаковых цифровых камер с разрешающей способностью 5 Мегапикселей и 8 Мегапикселей соответственно. Камеры могут закрепляться как на единой консоли, так и на отдельных штативах на расстоянии 2 метра друг от друга.

Системы модификации XR8 представляют собой системы с двумя цифровыми камерами с разрешающей способностью 8 Мегапикселей, которые располагаются внутри единого корпуса.

Системы модификации HF состоят из двух высокоскоростных цифровых камер с разрешающей способностью 4 Мегапикселя, которые закрепляются на единой консоли.

Для работ с системами предусмотрены специальные маркеры, представляющие собой контрастные изображения с кругом, которые могут быть нанесены на самоклеящуюся поверхность, магнитную основу или специальные адаптеры (приспособления, для закрепления на объекте). Рабочая часть маркеров выполняется из специальной световозвращающей плёнки. Существует два вида маркеров, с которыми работают системы: простые маркеры для обозначения точек, координаты которых измеряются и кодовые маркеры, которые используются для привязки к системе координат, а также могут выполнять функцию простых маркеров.

Системы могут использоваться совместно с контактным щупом MI.Probe. MI.Probe - это специальный аксессуар-адаптер, на котором нанесены маркеры, а также имеется наконечник в виде рубиновой сферы или игольчатый металлический наконечник. С помощью этого щупа можно вручную измерять координаты скрытых мест.

Опломбирование корпуса систем от несанкционированного доступа не предусмотрено.

а) XR8

б) HF

в) XR

г) HR

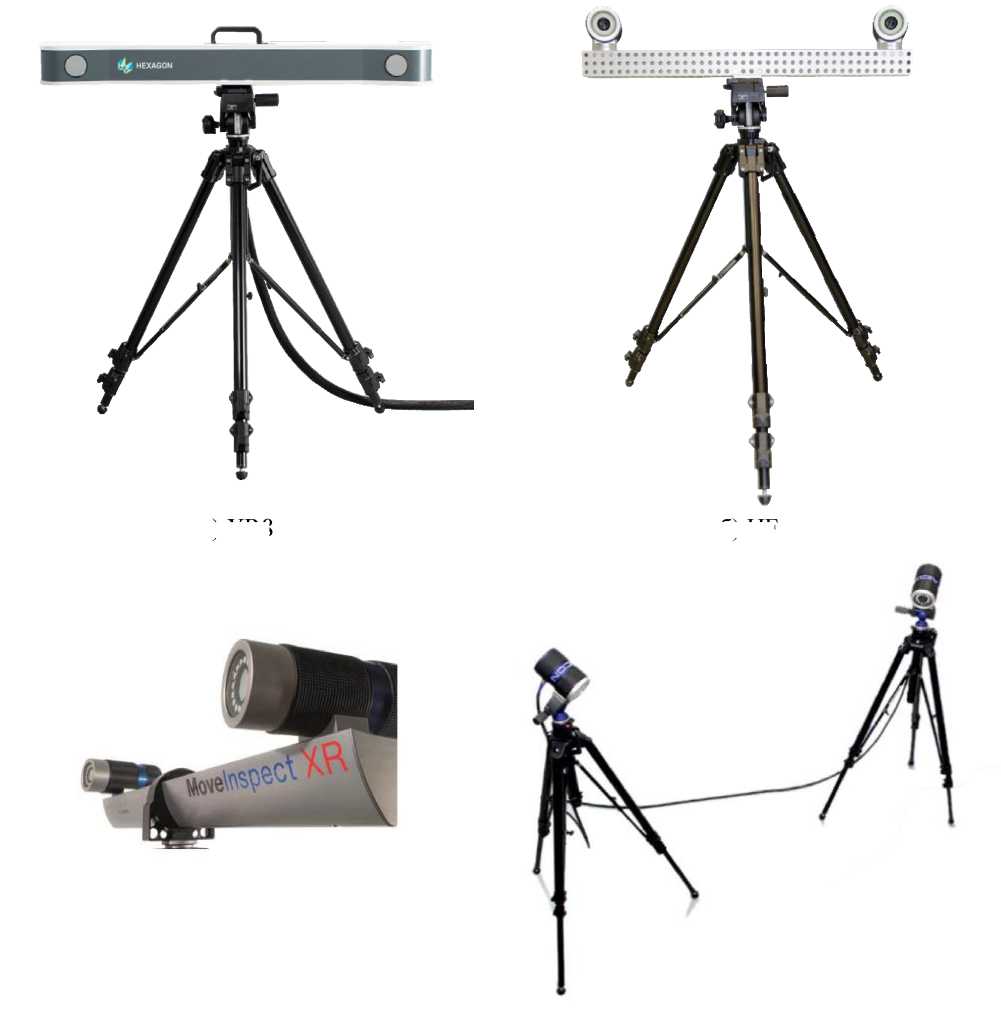

Рисунок 1 - Общий вид систем Movelnspect модификации XR8 (а), HF (б), XR (в) установка камер на единой консоли и HR (г) установка камер на двух штативах

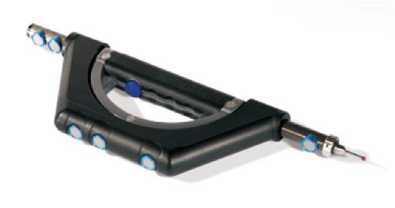

Рисунок 2 - Общий вид контактного щупа MI.Probe

Рисунок 3 - Общий вид специальных маркеров: а) простые маркеры; б) кодовые маркеры

Программное обеспечение

ПО MoveInspect представляет собой программное обеспечение, которое позволяет осуществлять управление системами, предназначено для трехмерной съемки точек с помощью одной или нескольких камер.

ПО PolyWorks и ПО Geomagic Control X применяется для сбора, обработки и анализа измерительной информации. ПО PolyWorks поддерживает работу как с отдельными координатами маркеров, так и контактным щупом, ПО Geomagic Control X позволяет работать только с данными MI.Probe. С помощью данных ПО можно решать задачи сравнения и контроля геометрии изделий на основании компьютерной CAD - модели путем наложения данных измерений геометрических примитивов с помощью щупа MI.Probe на эталонную CAD -модель с дальнейшим формированием отчетов. ПО PolyWorks дополнительно позволяет анализировать перемещения маркеров (координат центров) во времени для решения задач оценки деформаций объектов.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

Movelnspect

PolyWorks

Geomagic Control X

Номер версии

(идентификационный номер) ПО

не ниже 7.0

не ниже 2015

не ниже 2016

Цифровой идентификатор ПО

-

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «высокий» по

Р 50.2.077-2014.

Технические характеристики

систем представлены в таблицах 2 - 4.

Таблица 2 - Основные метрологические характеристики систем, при установке камер на единой консоли

Модификация Характеристика

XR

HR

XR8

HF

Диапазон измерений, м: - по оси X - по оси Y - по оси Z

от 0 до 2,4 от 0 до 3,0 от 0 до 2,0

Повторяемость измерения координат точки, мм

0,05

0,10

0,05

0,10

Пределы      допускаемой      абсолютной

погрешности измерений*, мм

±0,25

±0,50

±0,25

±0,50

Примечание: * - при температуре воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70%

Таблица 3 - Основные метрологические характеристики систем, при установке камер на штативах

~                          Модификация

Характеристика         ~

XR

HR

Диапазон измерений, м: - по оси X - по оси Y - по оси Z

от 0 до 3,9 от 0 до 4,3 от 0 до 3,0

Повторяемость измерения координат точки, мм

0,05

0,10

Пределы      допускаемой      абсолютной

погрешности измерений*, мм

±0,25

±0,50

Примечание: * - при температуре воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 70%

Таблица 4 - Основные технические характеристики систем

" ~Модификация

Характеристика          " ~-------______

XR

HR

XR8

HF

Разрешение камеры, Мп

8

5

8

4

Максимальная частота съемки, Гц

14,5

9,0

14,5

1000,0

Габаритные размеры системы при установке камер на единой консоли, мм, не более:

длина

1000

1000

1200

1000

ширина

200

200

240

200

высота

250

250

130

250

Габаритные размеры камеры, мм, не более:

длина

150

100

ширина

100

100

высота

100

100

Масса системы при установке камер на единой консоли, кг, не более

11,0

10,0

11,5

10,0

Масса камеры, кг, не более

5,0

4,0

-

-

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, без конденсата, не более

от +5 до +40

90

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220±22 50

Знак утверждения типа

наносится на руководство по эксплуатации типографским способом и на корпус системы методом наклейки.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система оптическая координатноизмерительная фотограмметрическая

AICON MoveInspect

XR, HR, XR8 или HF

1 шт.

Кейс

-

1 шт.

Щуп1) в кейсе

Ml.Probe

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП № 203-47-2018

1 экз.

1) - поставляется по дополнительному заказу

Поверка

осуществляется по документу МП № 203-47-2018 «Системы оптические координатно -измерительные фотограмметрические AICON MoveInspect. Методика поверки», утверждённому ФГУП «ВНИИМС» 25 сентября 2018 г.

Основные средства поверки:

-меры для поверки систем оптических координатно - измерительных фотограмметрических AICON (рег. № 59463-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы - изготовителя
