Резервуар вертикальный стальной РВС-2000
| Номер в ГРСИ РФ: | 74701-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Самараэнергомонтажпроект" (ООО "СЭМП"), г. Самара |
Резервуар вертикальный стальной РВС-2000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74701-19 | ||||||
| Наименование | Резервуар вертикальный стальной | ||||||
| Модель | РВС-2000 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c81e0ce4-1e20-7d9e-8875-7d5533bac46f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "Самараэнергомонтажпроект", г. Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
74701-19: Описание типа
2023-74701-19.pdf
|
Скачать | 192.4 КБ | |
|
74701-19: Методика поверки
2022-mp74701-19.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной РВС-2000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Описание
Принцип работы резервуара основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточный патрубок, расположенный в нижней части резервуара.
Конструктивно резервуар представляет собой надземный вертикальный стальной сосуд цилиндрической формы с плоским днищем и крышей.
Резервуар вертикальный стальной расположен:
- Пункт подготовки и сбора нефти и газа № 22 (ППСНГ № 22) (центральный пункт), (РВС-2000 № 6-Р).
Общий вид резервуара представлен на рисунке 1.

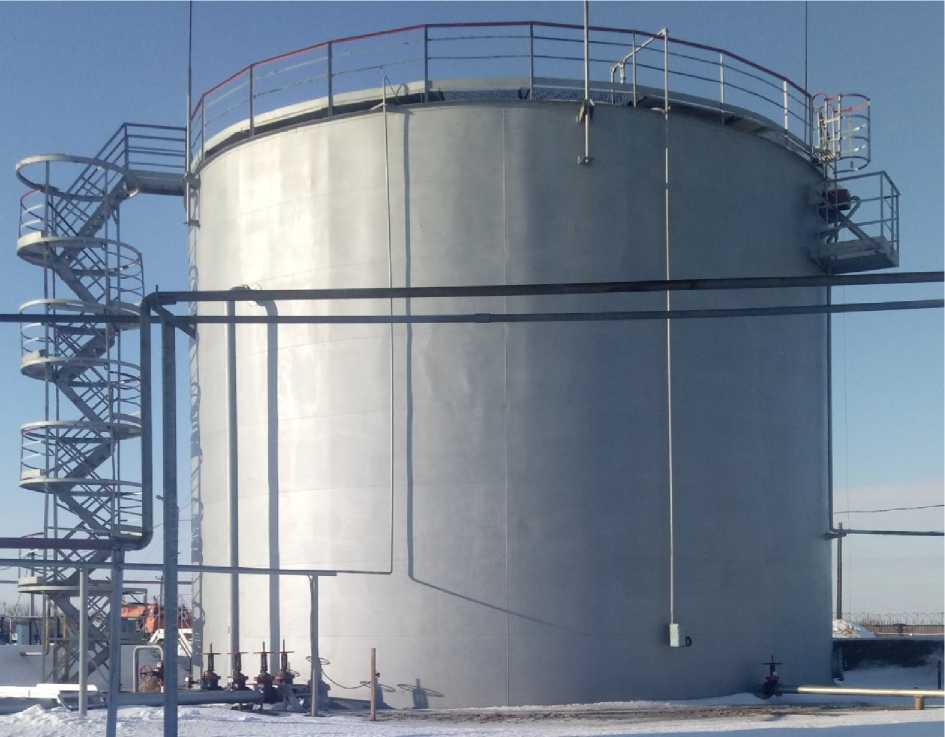

Рисунок 1 - Резервуар вертикальный стальной РВС-2000
Пломбирование резервуара вертикального стального РВС-2000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1- Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
РВС-2000 | |
|
Номинальная вместимость, м3 |
2000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной |
РВС-2000 № 6-Р |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;
- нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
МИ-01. СНГ «Масса нефти, газового конденсата. Методика измерений массы нефти, газового конденсата косвенным методом статических измерений», регистрационный № ФР.1.29.2017.26306.
Нормативные документы
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
