Резервуары вертикальные стальные РВС-1000, РВС-2000
| Номер в ГРСИ РФ: | 74702-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Самарский резервуарный завод", г.Самара |
Резервуары вертикальные стальные РВС-1000, РВС-2000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74702-19 | |||||||||
| Наименование | Резервуары вертикальные стальные | |||||||||
| Модель | РВС-1000, РВС-2000 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 33cbc865-e4a3-7628-cfc0-ef0c5ccfc422 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО "Самарский резервуарный завод", г. Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
74702-19: Описание типа
2023-74702-19.pdf
|
Скачать | 247.6 КБ | |
|
74702-19: Методика поверки
2022-mp74702-19.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные РВС-1000, РВС-2000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Описание
Принцип работы резервуаров основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Конструктивно резервуары представляют собой надземные вертикальные стальные сосуды цилиндрической формы с плоским днищем и крышей.
Резервуары вертикальные стальные расположены:
- Участок предварительной подготовки нефти Степновский (УППН Степновский) (Головные сооружения), (РВС-1000 № 9-С);
- Пункт подготовки и сбора нефти и газа № 10 (ППСНГ №10) Восточно-Сусловской площади, (РВС-1000 № 1-ВС);
- Участок предварительной подготовки нефти (УППН) Соколовогорский (Головные сооружения), (РВС-2000 № 2-СГ).
О бщий вид резервуаров представлен на рисунках 1-2.

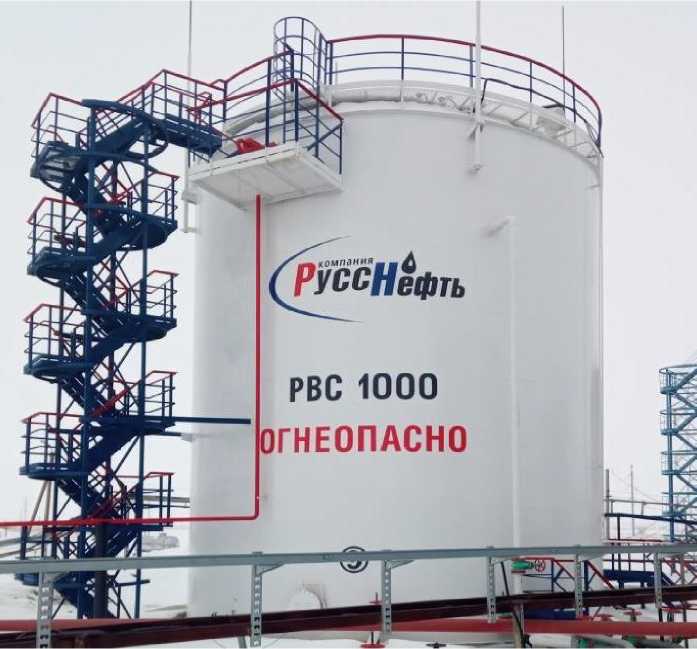

Рисунок 1 - Резервуар вертикальный стальной РВС-1000

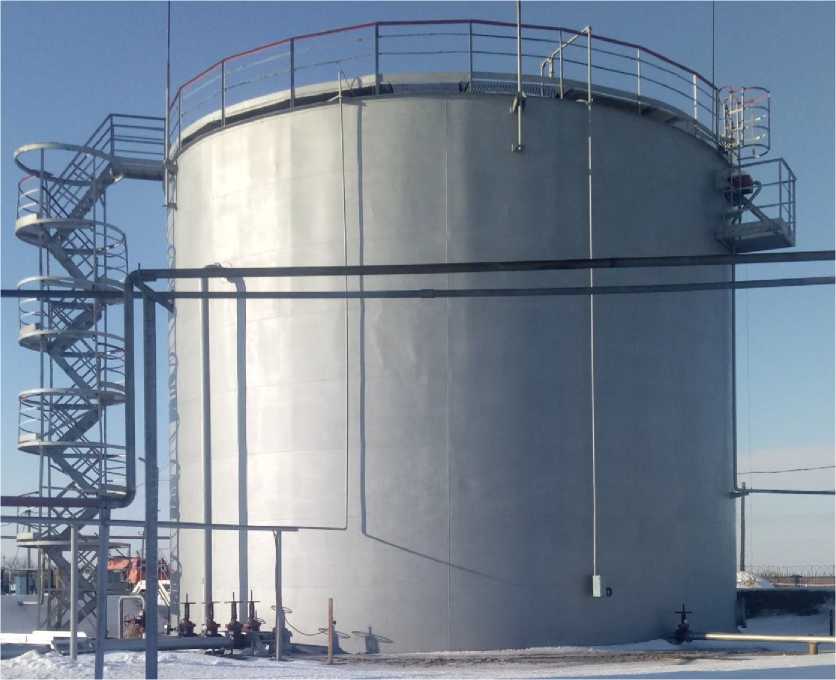

Рисунок 2 - Резервуар вертикальный стальной РВС-2000
Пломбирование резервуаров вертикальных стальных РВС-1000, РВС-2000 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1- Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
РВС-1000 |
РВС-2000 | |
|
Номинальная вместимость, м3 |
1000 |
2000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,2 | |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной |
РВС-1000 №№ 9-С, 1-ВС |
2 шт. |
|
Резервуар вертикальный стальной |
РВС-2000 № 2-СГ |
1 шт. |
|
Паспорт |
- |
3 экз. |
|
Градуировочная таблица |
- |
3 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;
- нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Сведения о методах измерений
МИ-01. СНГ «Масса нефти, газового конденсата. Методика измерений массы нефти, газового конденсата косвенным методом статических измерений» регистрационный № ФР.1.29.2017.26306.
Нормативные документы
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
