Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВС-10000
| Номер в ГРСИ РФ: | 74708-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "РН-Туапсинский НПЗ", г.Туапсе |
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВС-10000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 74708-19 | |||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой | |||||||||
| Модель | РВС-10000 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5f430b96-7255-96db-530c-77dfc38362a4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО "РН-Туапсинский НПЗ", г. Туапсе
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
74708-19: Описание типа
2023-74708-19.pdf
|
Скачать | 112.6 КБ | |
|
74708-19: Методика поверки
2022-mp74708-19.pdf
|
Скачать | 13.6 MБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВС-10000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Принцип действия резервуаров стальных вертикальных цилиндрических теплоизолированных с защитной стенкой РВС-10000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар представляет собой вертикальный сварной (полистовое исполнение) сосуд с теплоизоляцией и защитной стенкой. Днище двойное. Основной резервуар - полистовая сборка, защитный резервуар - полистовая сборка. Основное днище - рулонного типа, защитное днище -рулонного типа. Основанием является кольцевой фундамент, насыпная подушка, гидроизолирующий слой, асфальтобетонное покрытие. Резервуары снабжены люками-лазами и штуцерами. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров -наземная.
Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВС-10000 с заводскими номерами Р-33, Р-34 расположены на территории Общества с ограниченной ответственностью «РН-Туапсинский нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»).

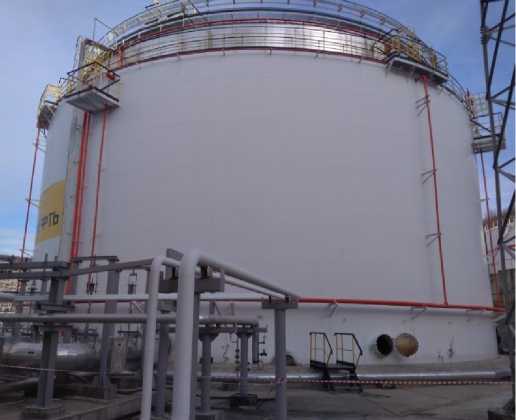

Общий вид резервуаров РВС-10000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РВС-3000
Пломбирование резервуаров стальных вертикальных
цилиндрических
теплоизолированных с защитной стенкой РВС-10000 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
2000 |
|
Пределы допускаемой относительной погрешности вместимости резервуара, % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды при эксплуатации, °C |
от -40 до +50 |
|
Температура хранимой жидкости, °C |
от -40 до +50 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование и условные обозначения |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический теплоизолированный с защитной стенкой |
РВС-10000 №№ Р-33, Р-34 |
2 шт. |
|
Паспорт |
2 экз. | |
|
Градуировочная таблица |
2 экз. |
Поверка
осуществляется по документу МП 0004-2018 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные с защитной стенкой РВС-10000. Методика поверки», утвержденному АО «Метролог» 21 декабря 2018 г.
Основные средства поверки:
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
Рабочий эталон единицы длины 2-го разряда в диапазоне значений от 0,6 до 120 м, 3.2.ГАФ.0003.2017 (Машина координатно-измерительная мобильная FARO Laser Scanner Focus 3D120).
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
