Установки измерительные АТ-С

Номер в ГРСИ РФ: 74710-19
Производитель / заявитель: ООО "ТоргСервис", г.Москва
Скачать
74710-19: Описание типа СИ Скачать 435 КБ
74710-19: Методика поверки Скачать 6.8 MБ
Нет данных о поставщике
Установки измерительные АТ-С поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Установки измерительные АТ-C предназначены для измерений массы сырой нефти, сырой нефти без учета воды, массы и объема нефти, нефтепродуктов, сжиженных углеводородных газов, воды и других жидкостей.

Информация по Госреестру

Основные данные
Номер по Госреестру 74710-19
Наименование Установки измерительные
Модель АТ-С
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 10.04.2024
Производитель / Заявитель

ООО "ТоргСервис", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 11
Найдено поверителей 2
Успешных поверок (СИ пригодно) 11 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74710-19: Описание типа СИ Скачать 435 КБ
74710-19: Методика поверки Скачать 6.8 MБ

Описание типа

Назначение

Установки измерительные АТ-C предназначены для измерений массы сырой нефти, сырой нефти без учета воды, массы и объема нефти, нефтепродуктов, сжиженных углеводородных газов, воды и других жидкостей.

Описание

Принцип работы установок измерительных АТ-C основан на прямом методе динамических измерений жидкости в потоке счетчиком-расходомером при выдаче или приеме из автомобильных или железнодорожных цистерн, наливных судов Речного/Морского регистра, трубопроводным транспортом, а также для управления процессом налива или слива при проведении учетно-расчетных операций, перекачки продуктов на АЗС, нефтебазах и нефтеперерабатывающих заводах.

Установки измерительные АТ-C состоят из следующих функциональных блоков: гидравлического, устройства налива и управления.

Измеряемая среда по входному трубопроводу поступает в блок гидравлический, представляющий собой конструкцию, состоящую из каркаса в облицовке или без нее, в котором установлены: обратный клапан, счетчик-расходомер, запорные и регулирующие устройства (электромагнитный регулирующий клапан, или задвижка (затвор), или кран шаровой и т.д.), при необходимости - фильтр, электронасосный агрегат и сепаратор. В блоке гидравлическом могут быть установлены: датчик температуры, датчик давления, плотномер, средство измерений объемной доли воды в нефти, пробоотборник. В установках измерительных АТ-C применяются все средства измерений утвержденного типа. В безнасосных моделях установок измерительных АТ-C, предназначенных для измерений при сливе, жидкость в измерительный канал подается гравитационным способом или с использованием внешнего насосного оборудования.

В качестве счетчиков-расходомеров используются: расходомеры массовые Promass (регистрационный номер 15201-11), счетчики-расходомеры массовые Micro Motion (регистрационный номер 45115-16), счетчики-расходомеры массовые ЭМИС-МАСС 260 (регистрационный номер 42953-15), счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный номер 47266-16), счетчики-расходомеры массовые СКАТ (регистрационный номер 60937-15) и счетчики-расходомеры массовые СКАТ-С, изготовленные ООО «ТоргСервис», г. Москва.

В качестве средства измерений объемной доли воды в нефти используются влагомеры поточные ВСН-АТ (регистрационный номер 62863-15), влагомеры сырой нефти ВСН-2 (регистрационный номер 24604-12).

Установки измерительные АТ-C могут иметь один и более блоков гидравлических для разных видов измеряемой среды, проходящих через один или несколько блоков устройств налива или соединенных с приемным трубопроводом.

Блок устройства налива представляет собой систему раздаточных рукавов с запорной арматурой, а также может иметь в своем составе стояки и консоли верхнего/нижнего налива, не герметичные или герметичные (без газовозврата или с газовозвратом).

Блок управления состоит из контроллера измерительного АТ-8000 (регистрационный номер 61018-15) или контроллера измерительного ОЗНА-К15 (регистрационный номер 63706-16), или контроллера программируемого SIMATIC S7-1200 (регистрационный номер 63339-16), или контроллера программируемого DirectLOGIC (регистрационный номер 65466-16) или контроллера Топаз, устройства индикации, силовых модулей, устройств согласования сигналов и протоколов, блоков питания. В зависимости от назначения установок измерительных АТ-C устройство индикации может отображать информацию о прошедшей через счетчик-расходомер массе и (или) объеме, температуре и плотности жидкости или массе и (или) объеме выданной дозе, ее стоимости и цене.

Блок управления обеспечивает: сбор данных со средств измерений, входящих в состав установки измерительной АТ-C; управление режимами налива/слива, запорной арматурой; архивирование и хранение данных; передачу результатов измерений в систему верхнего уровня; контроль показаний приборов безопасности; аварийное отключение процесса налива в случае возникновения нештатной ситуации. Передача данных в блок управления со средств измерений производиться посредством цифровых интерфейсов связи.

В зависимости от назначения установки, блок управления может быть выполнен в едином конструктивном исполнении или состоять из нескольких функционально законченных узлов, расположенных в установке измерительной АТ-C или вне ее.

Блок управления может быть дополнительно оборудован считывателями чип (смарт) и платежных карт, клавиатурой, терминалами доступа.

Установки измерительные АТ-C комплектуются устройством заземления и контроля.

В зависимости от климатического исполнения, установка может быть оснащена системой обогрева.

Установки измерительные АТ-C имеют следующую маркировку:

Установка измерительная АТ-C Z.

где:   - Z - диапазон расхода:

1 - от 75 до 2250 л/мин (кг/мин);

2 - от 225 до 6667 л/мин (кг/мин);

3 - от 450 до 11334 л/мин (кг/мин).

Общий вид установок измерительных АТ-C приведен на рисунке 1.

Пломбировка от несанкционированного доступа и нанесение знака поверки осуществляется в соответствии с описаниями типов средств измерений, входящих в состав установок измерительных АТ-C.

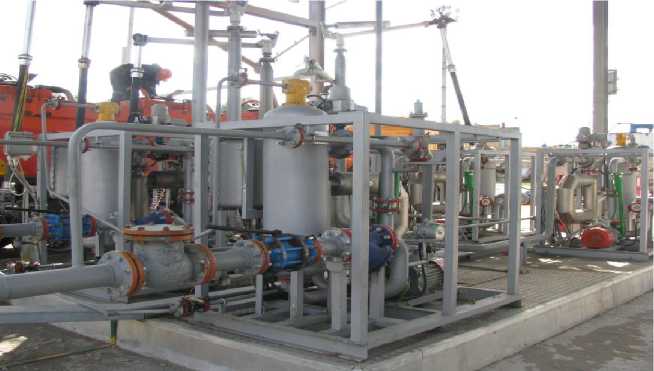

Рисунок 1 - Фотография общего вида установок измерительных АТ-C

Рисунок 2 - Макет установок измерительных АТ-C

Программное обеспечение

установок измерительных АТ-C автономное.

Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, формирование отчетов измерений, управление процессом измерений и передача результатов измерений в систему верхнего уровня. Идентификационные данные программного обеспечения установок измерительных АТ-C приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения (ПО)

ПО АТ-С

Система измерений количества жидкости и газа R-AT-MM

Топаз

Идентификационное наименование ПО

АСН.АТ-С

DebitCalc

Топаз

Номер версии (идентификационный номер) ПО

v.1.18 и выше*

V0.2 и выше*

501 и выше*

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

_

_

_

* - идентификационные данные установки измерительной АТ-C указаны в паспорте.

Уровень защиты программного обеспечения установок измерительных АТ-C от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Защита от несанкционированного доступа осуществлена разграничением прав доступа посредством паролей.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Маркировка

АТ-С 1

АТ-С 2

АТ-С 3

Диапазон измерений массового и объемного расходов, дм3/мин (кг/мин)

от 75 до 2250

от 225 до 6667

от 450 до 11334

Наименьший измеряемый объем (масса), дм3 (кг)

1500

Пределы допускаемой относительной погрешности при измерении массы, % 1)

±0,15; ±0,2; ±0,25

Пределы допускаемой относительной погрешности при измерении объема, % 1)

±0,15; ±0,2; ±0,25

Наименование характеристики

Значение

Маркировка

АТ-С 1

АТ-С 2

АТ-С 3

Диапазон измерений плотности, кг/м3

от 200 до 2000 4) от 600 до 1200 5)

Пределы допускаемой абсолютной погрешности установок при измерении плотности, кг/м3 4)

±0,5; ±1

Диапазон измерений температуры, °С 4)

от -50 до +100

Пределы допускаемой абсолютной погрешности установок при измерении температуры, °С

±0,2 2); ±(0,5+0,014) 3) 4)

Диапазон измерений влагосодержания для установок с влагомером, %

от 0,01 до 100

Пределы допускаемой абсолютной погрешности измерений влагосодержания для установок с влагомером ВСН-АТ, %, при содержании воды, %, объемная доля:

- до 50 (вкл.)

- до 100

±0,5 ±1

Пределы допускаемой относительной погрешности установок при измерении массы нетто нефти, для установок с влагомерами ВСН-АТ и/или ВСН-2, %, при содержании воды, %, объемная доля:

— до 5

- от 5 до 10

- от 10 до 20

- от 20 до 50

- от 50 до 70

- от 70 до 85

±0,35 ±0,4 ±1,5 ±2,5 ±5,0 ±15,0

1) - пределы дополнительных погрешностей от влияния температуры и давления измеряемой среды при применении расходомера ЭЛМЕТРО-Фломак определяются в соответствии с описанием типа и руководством по эксплуатации счетчика-расходомера;

2) - при измерении температуры измеряемой среды с применением преобразователя температуры;

3) - при измерении температуры измеряемой среды с применением счетчика-расходомера;

4)

- в соответствии с используемым счетчиком-расходомером;

5) - при использовании установки с влагомером поточным ВСН-АТ.

где t - температура измеряемой среды, °С.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Маркировка

АТ-С 1

АТ-С 2

АТ-С 3

Измеряемая среда

нефть, нефтепродукты, сжиженные углеводородные газы, вода и другие жидкости

Наличие свободного газа в измеряемой среде

отсутствует

Температура измеряемой среды, °С

от -50 до +100 1) от -10 до +85 2)

Давление измеряемой среды, МПа, не более

10

Параметры электрического питания:

- напряжение постоянного тока, В

- напряжение переменного тока, В - частота переменного тока, Гц

от 12 до 24

110+11; 220+22; 380+3Л

—11         —33        — 5 7

50

Потребляемая мощность, В • А, не более

35000

Наименование характеристики

Значение

Г абаритные размеры, мм, не более - высота

3000

- ширина

2000

- длина

3000

Масса, кг, не более

2000

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50;

- атмосферное давление, кПа

от -60 до +50 3) от 84 до 106

- относительная влажность окружающей среды при температуре плюс 15 °С, %, не более

75

Средний срок службы, лет, не менее

10

1) - в соответствии с используемым счетчиком-расходомером;

2) - при использовании установки с влагомером поточным ВСН-АТ;

) - установка с системой подогрева.

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе установки измерительной АТ-C, фотохимическим методом или методом металлографии или наклейки и в верхнюю часть по центру титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка измерительная

АТ-C

1 шт.

Руководство по эксплуатации

РЭ 4213-001-2016

1 экз.

Паспорт

ПС 4213-001-2016

1 экз.

Комплект эксплуатационных документов на составные части установки измерительной

_

1 комп.

Методика поверки

МП 0745-1-2018

1 экз.

Поверка

осуществляется по документу МП 0745-1-2018 «Инструкция. ГСИ. Установки измерительные АТ-C. Методика поверки», утвержденному ФГУП «ВНИИР» 29.10.2018 г.

Основные средства поверки:

- установка поверочная универсальная УПУ-АТ (регистрационный номер 54214-13);

- весы электронные K (регистрационный номер 62833-15) с классом точности II по

ГОСТ OIML R76-1-2011;

- рабочий эталон единицы плотности 1-го разряда в соответствии с ГОСТ 8.024-2002;

- термометр лабораторный электронный ЛТ-300 (регистрационный номер 61806-15);

- рабочий эталон единицы объема жидкости 2-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256 с пределами допускаемой относительной погрешности ±0,05%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установок измерительных АТ-С, а также в соответствии с требованиями, изложенными в описаниях типа на все средства измерений.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Минэнерго России от 15 марта 2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 7 февраля 2018 г. № 256

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования

ТУ 4213-001-63164010-2016 Установки измерительные АТ-C. Технические условия
