Датчики уровня LLT-MS
| Номер в ГРСИ РФ: | 74748-19 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | ООО "РивалКом", г.Набережные Челны |
Датчики уровня LLT-MS предназначены для контактного измерения уровня жидкости и уровня раздела сред двух жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74748-19 |
| Наименование | Датчики уровня |
| Модель | LLT-MS |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 17.04.2024 |
Производитель / Заявитель
ООО "РивалКом", г.Набережные Челны
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 1600 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 1600 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 74748-19: Описание типа СИ | Скачать | 407.7 КБ | |
| 74748-19: Методика поверки | Скачать | 5.3 MБ |
Описание типа
Назначение
Датчики уровня LLT-MS предназначены для контактного измерения уровня жидкости и уровня раздела сред двух жидкостей.
Описание
Принцип действия датчиков уровня LLT-MS основан на магнитострикционном эффекте. Электронным блоком подаётся импульс, создающий перпендикулярное магнитное поле по всей длине волновода. Начинается отсчёт времени. В месте нахождения поплавка с постоянным магнитом возникает импульс упругой деформации, который отражается в сторону электронного блока. На конце волновода находится пьезокерамический преобразователь, преобразующий механические колебания отраженного импульса в электрический сигнал. В момент регистрации отраженного импульса отсчёт времени заканчивается. Измеренный интервал времени пропорционален расстоянию до поплавка. Уровень продукта определяется как разность значения высоты установки датчика уровня и измеренного расстояния до поплавка.
Датчики уровня LLT-MS состоят из следующих функциональных блоков:
- чувствительного элемента (ЧЭ), который представляет собой жесткий или гибкий волновод;
- поплавка с магнитом;
- электронного блока (ЭБ), выполняющего формирование импульсов, измерение интервала времени и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень. ЭБ может иметь показывающее устройство (ПУ) в виде LCD или LED экрана.
Измеренные данные передаются в систему верхнего уровня в аналоговом (токовый сигнал от 4 до 20 мА) и цифровом виде (протокол HART/UART с поддержкой ModBus).
Датчики уровня LLT-MS могут быть установлены в выносную датчик уровняную камеру или на поплавковый магнитный указатель уровня. В последнем случае работа осуществляется от поплавка указателя уровня.
Датчики уровня LLT-MS имеют две модификации НС и N, которые отличаются значениями пределов допускаемой основной погрешности измерений уровня и методом ее нормирования. Каждая из модификаций может быть выполнена как различные комбинации ЧЭ и ЭБ в соответствии с заказом.
Общий вид датчиков уровня LLT-MS представлен на рисунке 1.
Пломбирование датчиков уровня LLT-MS не предусмотрено.
а)
г)
Датчик уровня
LLT-M5-T-FGl/2"-S-LlflM/M75&/S-NT-fV-MS43/15/A/lS-E»-HC
Ui S 30V: Pi S 1W; h £ 200mA. CI £ 8 nF; LI £ 3 mH
№ позиции:
Серийный номер: 5921-4-1-1
Траб. -45...+125*С
<JEjc Ii IIC T6,„T1 Ga
4..20mA+HART
Изготоилено &.201&
ООО ’‘РивалКом"
ТУ42М0D2-93D6TB24-2013
hltpJ^ww. ри ыляом рф
TC RU C-RU.MKH2.B.№126
д)

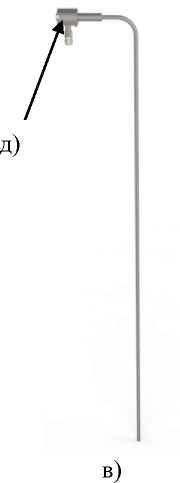

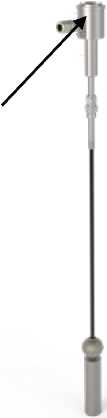

Рисунок 1 - Общий вид датчиков уровня LLT-MS а) жесткий волновод с ПУ
б) гибкий волновод с ПУ
в) жесткий волновод без ПУ
г) гибкий волновод без ПУ
д) информационная табличка
Программное обеспечение
Встроенное программное обеспечение (ПО) датчиков уровня LLT-MS реализует функции расчёта расстояния до поверхности среды, уровня, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных через цифровой интерфейс в том числе, на показывающее устройство ЭБ.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RV-MS/H4.7.9a |
|
Номер версии (идентификационный номер) ПО |
не ниже 47.9 |
|
Цифровой идентификатор ПО |
0xB017 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение | |||
|
с жёстким ЧЭ |
с гибким ЧЭ | |||
|
/НС |
/N |
/НС |
/N | |
|
Диапазон длин (L-чэ), изготавливаемых ЧЭ в зависимости от модификации датчика уровня, мм* |
150 -6600 |
600 -6600 |
150 -16100 |
600 -20100 |
|
Нижняя Lh и верхняя Lb зона нечувствительности, мм, не менее |
50 | |||
|
Диапазон измерений расстояния (уровня) и уровня раздела двух сред (М), мм |
L - (Lh+Lb)** | |||
|
Пределы допускаемой основной абсолютной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ до 5 м включ., мм |
±3 |
- |
±5 |
- |
|
Пределы допускаемой основной относительной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ св. 5 м, % |
±0,06, но не менее ±3 мм |
- |
±0,1, но не менее ±5 мм |
- |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ до 5 м включ., вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С, мм |
±3 |
- |
±5 |
- |
|
Пределы допускаемой дополнительной относительной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ св. 5 м, вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С, % |
±0,06 |
- |
±0,1 |
- |
|
Пределы допускаемой основной приведенной погрешности измерений расстояния (уровня) и уровня раздела двух сред от диапазона измерений, % |
- |
±0,2 |
- |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений расстояния (уровня) и уровня раздела двух сред от диапазона измерений вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С,% |
- |
±0,025 |
- |
±0,025 |
|
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал, % |
±0,2 | |||
|
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал при изменении температуры окружающей среды от (20 ± 5) °С на каждые 10 °С, % |
±0,01 | |||
*- в соответствии с заказом
**- Lчэ, Lh, Lb - длина ЧЭ, нижней и верхней зоны нечувствительности соответственно ***- в качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона выходного токового сигнала (от 4 до 20 мА)
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты от внешних воздействий* |
IP54, IP65, IP68, IP69 по ГОСТ 14254-2015 |
|
Тип показывающего устройства |
LCD / LED |
|
Напряжение питания постоянного тока, В |
от 12,0 до 36,0 |
|
Потребляемая мощность, Вт, не более |
3,0 |
|
Параметры выходного аналогового сигнала, мА |
от 4 до 20 |
|
Выходной цифровой сигнал |
HART/UART с поддержкой ModBus |
|
Плотность измеряемой среды, кг/м3, не менее |
330 |
|
Давление измеряемой среды, МПа, не более |
42 |
|
Температура измеряемой среды, °С |
от -60 до +450 |
|
Г абаритные размеры электронного блока, мм, не более - высота - ширина - длина |
125 150 150 |
|
Масса датчика уровня, кг, не более |
80 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 35 °С, % - атмосферное давление, кПа |
от -60 до +85** до 95 от 84 до 106,7 |
|
Маркировка взрывозащиты: - искробезопасная цепь - взрывонепроницаемая оболочка |
0Ex ia IIC T6...T1 Ga 1Ex d IIC T6...T1 Gb |
|
Средний срок службы, лет, не менее |
12 |
|
*- в соответствии с заказом **- LCD-дисплей функционирует при температуре от минус 20 до плюс 85 °С окружающей среды. При минус 20 °С исчезает индикация на дисплее, дисплей востанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. | |
Знак утверждения типа
наносят на информационную табличку на корпусе датчика уровня LLT-MS методом фотохимического травления или лазерной гравировкой, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик уровня |
LLT-MS |
1 шт. |
|
Монтажный комплект* |
1 шт. | |
|
Руководство по эксплуатации |
1 экз.** | |
|
Методика поверки |
МП 208-088-2018 |
1 экз. |
|
Паспорт |
1экз. | |
|
* - поставляется в соответствии с заказом * * - допускается поставлять один экземпляр РЭ в один адрес отгрузки | ||
Поверка
осуществляется по документу МП 208-088-2018 «ГСИ. Датчики уровня LLT-MS. Методика поверки», утверждённому ФГУП «ВНИИМС» 19.10.2018 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений не менее диапазона поверяемого датчика уровня;
- калибратор процессов многофункциональный FLUKE-726 (регистрационный номер 52221-12);
- рабочий эталон 1-го и 2-го разряда по ГОСТ 8.477-82 с диапазоном измерений равным диапазону поверяемого датчика уровня;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт датчика уровня и/или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости»
ТУ 4214-002-93067824-2013 «Датчики уровня LLT. Технические условия»
