Преобразователи виброперемещений IVP-05
| Номер в ГРСИ РФ: | 74756-19 |
|---|---|
| Производитель / заявитель: | ООО "Ампер-Энерго", г.Иркутск |
Преобразователи виброперемещений IVP-05 (далее - преобразователи) предназначены для измерения характеристики вибрации (виброперемещения).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74756-19 |
| Действует | по 17.04.2024 |
| Наименование | Преобразователи виброперемещений |
| Модель | IVP-05 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | db5db51f-ba1e-32b0-a6fb-2b27fbd57093 |
Производитель / Заявитель
ООО "Ампер-Энерго", г. Иркутск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 43 (68%) |
| Неуспешных поверок (СИ непригодно) | 20 (32 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
74756-19: Описание типа
2023-74756-19.pdf
|
Скачать | 159.1 КБ | |
|
74756-19: Методика поверки
2022-mp74756-19-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Преобразователи виброперемещений IVP-05 (далее - преобразователи) предназначены для измерения характеристики вибрации (виброперемещения).
Описание
Принцип действия преобразователей основан на осуществлении непрерывного приема, усилении и преобразовании в электрический сигнал колебаний, амплитуда и частота которых пропорциональна внешнему воздействию (виброперемещению). Преобразователи устанавливаются на поверхность исследуемого объекта при помощи магнитов. В преобразователях использован чувствительный элемент в виде тензодатчика. В преобразователи встроен усилитель, фильтры высокой и низкой частоты.
Общий вид преобразователей виброперемещений IVP-05 представлен на рисунке 1.
Место нанесения знака утверждения типа

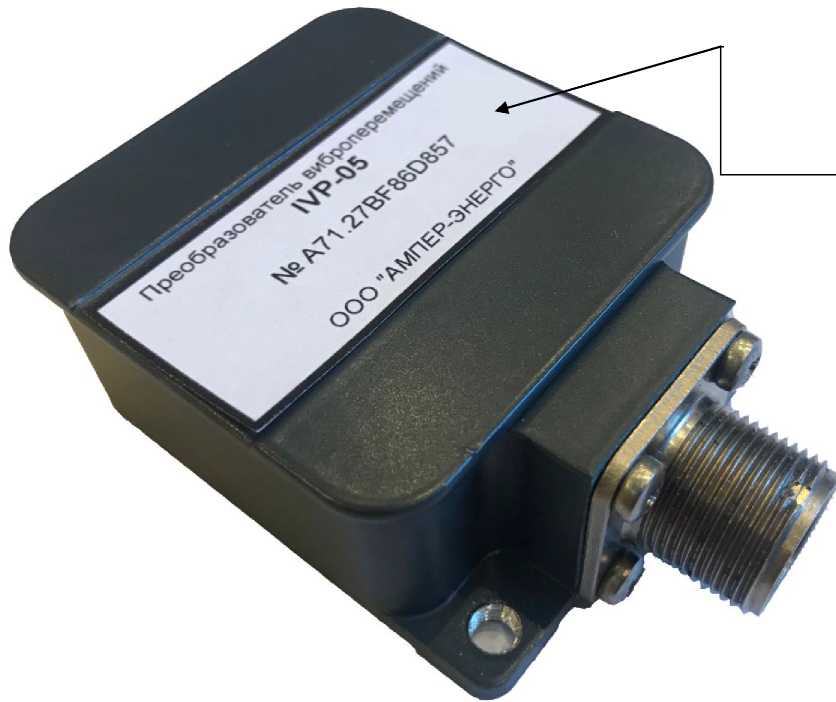

Рисунок 1 - Общий вид преобразователей виброперемещений IVP-05
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений виброперемещений, мкм |
от 1 до 500 |
|
Диапазон рабочих частот, Гц |
от 0,8 до 200 включ. |
|
Номинальный коэффициент преобразования на базовой частоте 45 Гц, (мВ/мкм) |
10 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, % |
±0,5 |
|
Относительный коэффициент поперечного преобразования, %, не более |
±5 |
|
Нелинейность амплитудной характеристики, %, не более |
±3 |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±8 %, Гц |
от 0,8 до 150 включ. |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц |
от 0,8 до 200 включ. |
|
Допускаемые отклонения действительного значения коэффициента преобразования от номинального значения, вызванные изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % /°С, не более |
±0,15 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 9 до 15 |
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +35 |
|
Условия эксплуатации: температура окружающей среды, °С |
от -10 до +70 |
|
Габаритные размеры (длина ^ширина х высота), мм, не более |
27x54x86 |
|
Масса, г, не более |
110 |
Знак утверждения типа
наносится на руководство по эксплуатации методом печати или наклейки.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь виброперемещений |
IVP-05 |
1 шт. |
|
Руководство по эксплуатации |
ГУР-05-001.РЭ |
1 экз. |
|
Методика поверки |
МП 204/3-27-2018 |
1 экз. |
Поверка
осуществляется по документу МП 204/3-27-2018 «Преобразователи виброперемещений IVP-05. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.11.2018 г.
Основные средства поверки: рабочий эталон 2-го разряда по приказу Росстандарта_от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные документы
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения».
Технические условия 1УР-05-001.ТУ «Преобразователь виброперемещений IVP-05».
