Каналы измерительные MS-System RE103/WW017

Номер в ГРСИ РФ: 74763-19
Производитель / заявитель: Фирма "Meggitt GmbH", Германия
Скачать
74763-19: Описание типа СИ Скачать 545.5 КБ
74763-19: Методика поверки Скачать 1.9 MБ
Нет данных о поставщике
Каналы измерительные MS-System RE103/WW017 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Каналы измерительные MS-System RE103/WW017 (далее - каналы) предназначены для измерений осевых перемещений валов газотурбинных установок SGT5-2000E, установленных на Грозненской ТЭС, г. Грозный.

Информация по Госреестру

Основные данные
Номер по Госреестру 74763-19
Наименование Каналы измерительные
Модель MS-System RE103/WW017
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) на 4 шт. с зав.№ 10MBA10CG101, 10MBA10CG102, 20MBA10CG101, 20MBA10CG102
Производитель / Заявитель

Фирма "Meggitt GmbH", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 6
Найдено поверителей 1
Успешных поверок (СИ пригодно) 6 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

74763-19: Описание типа СИ Скачать 545.5 КБ
74763-19: Методика поверки Скачать 1.9 MБ

Описание типа

Назначение

Каналы измерительные MS-System RE103/WW017 (далее - каналы) предназначены для измерений осевых перемещений валов газотурбинных установок SGT5-2000E, установленных на Грозненской ТЭС, г. Грозный.

Описание

Принцип действия основан на взаимодействии электромагнитного поля, создаваемого вихретоковым преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного тока.

Каналы измерительные MS-System RE103/WW017 состоят из преобразователя вихретокового WW017 и трансмиттера RE103, который преобразует сигнал от преобразователя вихретокового в унифицированный токовый сигнал от 4 до 20 мА. Для работы канала

используется питание от внешних источников.

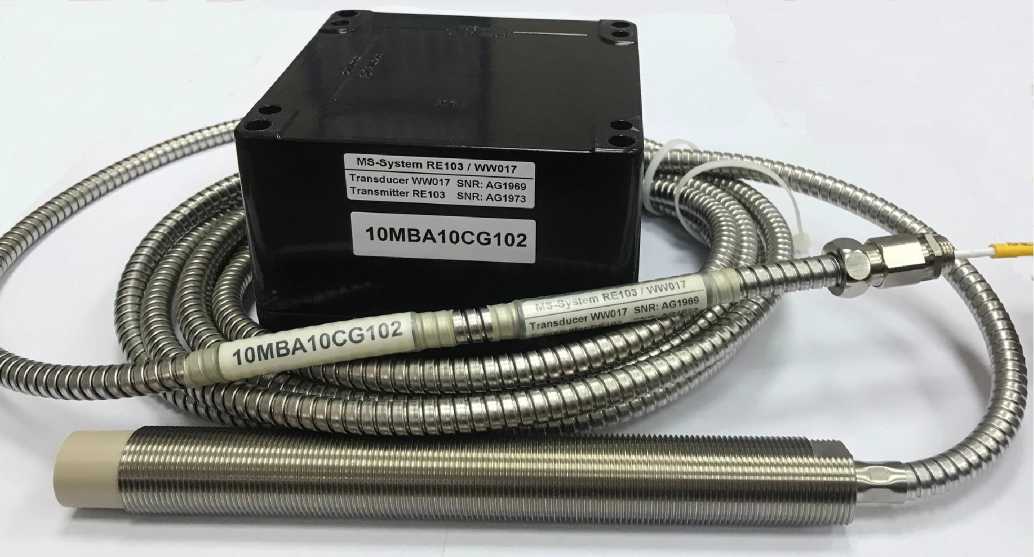

Общий вид каналов измерительных MS-System RE103/WW017 представлен на рисунке 1. Опломбирование каналов не предусмотрено.

Рисунок 1 - Общий вид каналов измерительных MS-System RE103/WW017

Meggitt GmbH www meggitt de Vibro - Meter

Typ RE103

PNR VMD*RE103

Ex II 3G Ex nA II T3 SNR AG1973

PO 17 771 U 24 V

I 150 mA

Рисунок 2 - Маркировочная табличка

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений перемещения, мм

от 2 до 8

Номинальное значение коэффициента преобразования, мА/мм

2,67

Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %

±2

Диапазон выходного постоянного тока, мА

от 4 до 20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- преобразователя вихретокового WW017 (диаметрхдлина)

- трансмиттера RE103 (длинахширинахвысота)

024x250 125х125х82

Длина соединительного кабеля, м, не более

5

Масса, кг, не более:

- преобразователя вихретокового WW017

- трансмиттера RE103

1,3

1,4

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +145

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Канал измерительный MS-System RE103/WW017

в составе:

№№ 10MBA10CG101, 10MBA10CG102, 20MBA10CG101, 20MBA10CG102

4 шт.

Преобразователь вихретоковый WW017

№№ AG1968, AG1969, AG1970, AG1971

4 шт.

Трансмиттер RE103

№№ AG1972, AG1973, AG1974, AG1975

4 шт.

Паспорт

-

4 экз.

Методика поверки

МП 204/3-24-2018

1 экз.

Поверка

осуществляется по документу МП 204/3-24-2018 «Каналы измерительные MS-System RE103/WW017. Методика поверки», утвержденному ФГУП «ВНИИМС» 09 октября 2018 года.

Основные средства поверки: головка микрометрическая цифровая серии 164 (рег. № 33793-07), мультиметр цифровой Agilent 34411A (рег. № 33921-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых каналов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Техническая документация фирмы «Meggitt GmbH», Германия
