Источники питания постоянного тока PLR7
Номер в ГРСИ РФ: | 74819-19 |
---|---|
Категория: | Источники питания |
Производитель / заявитель: | Фирма "Good Will Instrument Co., Ltd.", Тайвань |
Источники питания постоянного тока серии PLR7 (далее - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 74819-19 |
Наименование | Источники питания постоянного тока |
Модель | PLR7 |
Страна-производитель | ТАЙВАНЬ (КИТАЙ) |
Срок свидетельства (Или заводской номер) | 17.04.2024 |
Производитель / Заявитель
Фирма "Good Will Instrument Co., Ltd.", Тайвань
ТАЙВАНЬ (КИТАЙ)
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 197 |
Найдено поверителей | 11 |
Успешных поверок (СИ пригодно) | 197 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
74819-19: Описание типа СИ | Скачать | 485 КБ | |
74819-19: Методика поверки | Скачать | 5.5 MБ |
Описание типа
Назначение
Источники питания постоянного тока серии PLR7 (далее - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.
Описание
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием регулируемым преобразователем и подачей через трансформатор на выпрямитель, стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные гнезда и на схемы измерения и автоматического регулирования.
Конструктивно источники выполнены в виде моноблока в металлическом корпусе.
Источники представляют собой программируемые, регулируемые источники напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер.
Источники оснащены цифровыми измерителями напряжения, силы и мощности постоянного тока, которые позволяют контролировать одновременно два параметра.
Источники обладают низкими значениями нестабильности при изменении напряжения на нагрузке, силы тока в нагрузке и при изменении напряжения питания, а также низким уровнем пульсаций напряжения и силы тока на выходе. Конструкция источников обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Источники имеют следующие модификации: PLR7 20-18, PLR7 20-36, PLR7 36-10, PLR7 36-20, PLR7 60-6, PLR7 60-12.
Модификации источников различаются выходной мощностью и диапазонами установки выходных параметров - напряжения и тока.
На передней панели источников расположены: светодиодные индикаторы, предназначенные для отображения режимов работы, параметров напряжения, силы постоянного тока и мощности на выходе в цифровом виде; выходные разъемы положительной и отрицательной полярности (максимальное значение выходного тока 20 А, в зависимости от модели); выключатель сетевого питания; вращающийся регулятор для установки выходных параметров; функциональные кнопки и кнопка включения/отключения выхода со встроенными светодиодными индикаторами.
На задней панели источников расположены: разъем сети питания переменного тока; выходные клеммы положительной и отрицательной полярности; разъем интерфейса управления RS-232; разъем аналогового интерфейса, клеммы для четырехпроводного подключения нагрузки.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка в виде наклейки на боковой панели, закрывающей стык панелей.
На рисунке 1 представлен общий вид источников питания, место для нанесения знака утверждения типа. На рисунке 2 приведена схема пломбировки от несанкционированного доступа.
А

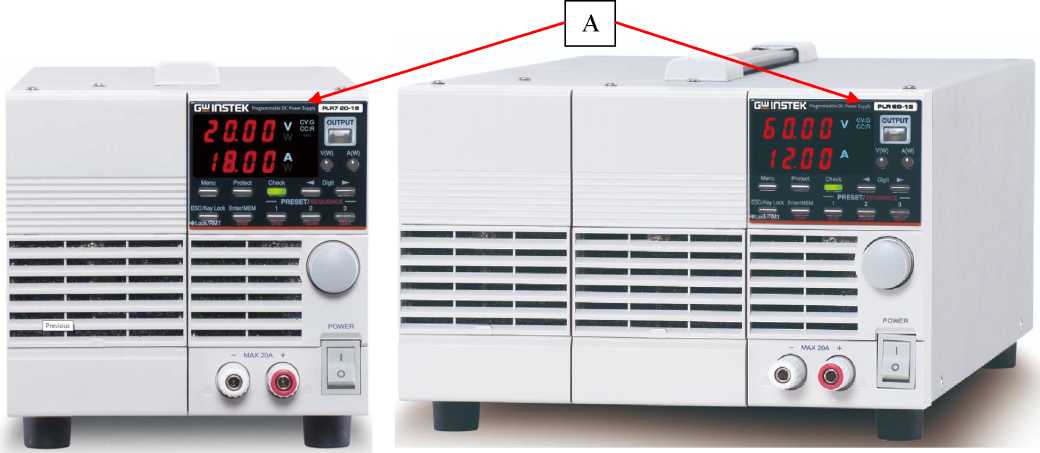

Рисунок 1 - Общий вид источников серии PLR7 и место нанесения знака утверждения типа (А)
Б

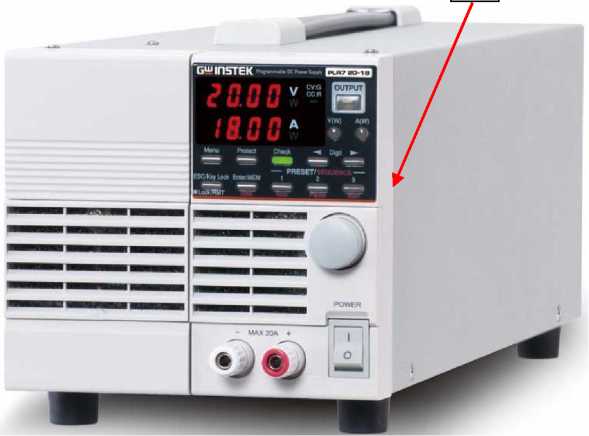

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Программное обеспечение
Программное обеспечение источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные программного обеспечения источников питания представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения источников
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики для модификаций PLR7 20-18, PLR7 36-10,
PLR7 60-6
Наименование характеристики |
Значение характеристики | ||
PLR7 20-18 |
PLR7 36-10 |
PLR7 60-6 | |
Диапазон воспроизведения напряжения, В |
от 0 до 20 |
от 0 до 36 |
от 0 до 60 |
Диапазон воспроизведения силы тока, А |
от 0 до 18 |
от 0 до 10 |
от 0 до 6 |
Максимальная выходная мощность, Вт |
360 | ||
Нестабильность выходного напряжения постоянного тока при изменении напряжения питания, В, не более |
0,00005/Гпред1)+0,001 | ||
Нестабильность выходного напряжения постоянного тока при изменении силы тока в нагрузке, В, не более |
0,00005^преД+0,002 | ||
Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более, в диапазоне частот от 10 Гц до 20 МГц |
30 | ||
Нестабильность силы постоянного тока при изменении напряжения питания, мА, не более |
5 |
1 |
1 |
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА, не более |
5 | ||
Уровень пульсаций силы постоянного тока (среднее квадратическое значение), мА, не более, в диапазоне частот от 5 Гц до 1 МГц |
15 |
10 |
10 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых2), В |
±(0,005^ивыХ+0,005^ипред) | ||
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вЫХ3), А |
±(0,01<!выХ+0,01<1пред4)) |
1) ипред — значение верхнего предела установки напряжения постоянного тока, В
2) ивых — значение напряжения постоянного тока на выходе источника по встроенному индикатору, В
3) 1вых — значение силы постоянного тока на выходе источника по встроенному индикатору, А
4) 1пред — значение верхнего предела установки силы постоянного тока, А
Таблица 3 -Метрологические характеристики для модификаций PLR7 20-36, PLR7 36-20, PLR7 60-12
Наименование характеристики |
Значение характеристики | ||
PLR7 20-36 |
PLR7 36-20 |
PLR7 60-12 | |
Диапазон воспроизведения напряжения, В |
от 0 до 20 |
от 0 до 36 |
от 0 до 60 |
Диапазон воспроизведения силы тока, А |
от 0 до 36 |
от 0 до 20 |
от 0 до 12 |
Максимальная выходная мощность, Вт |
720 | ||
Нестабильность выходного напряжения постоянного тока при изменении напряжения питания, В, не более |
0,00005/ипреД1)+0,001 | ||
Нестабильность выходного напряжения постоянного тока при изменении силы тока в нагрузке, В, не более |
0,00005^преД+0,002 | ||
Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более, в диапазоне частот от 10 Гц до 20 МГц |
30 | ||
Нестабильность силы постоянного тока при изменении напряжения питания, мА, не более |
10 |
5 |
5 |
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА, не более |
5 | ||
Уровень пульсаций силы постоянного тока (среднее квадратическое значение), мА, не более, в диапазоне частот от 5 Гц до 1 МГц |
20 | ||
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых2), В |
±(0,005^ивых+0,005^ипред) | ||
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых3), А |
±(0,01<1выХ+0,01<1пред4)) |
1) ипред — значение верхнего предела установки напряжения постоянного тока, В
2) ивых — значение напряжения постоянного тока на выходе источника по встроенному индикатору, В
3) 1вых — значение силы постоянного тока на выходе источника по встроенному индикатору, А
4) 1пред — значение верхнего предела установки силы постоянного тока, А
Таблица 4 — Масса, габаритные размеры и условия применения
Наименование характеристики |
З |
начение характеристики | ||||
PLR7 20-18 |
PLR7 36-10 |
PLR7 60-6 |
PLR7 20-36 |
4.R7 36-20 |
PLR7 60-12 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Напряжение сети питания, В |
от 100 до 240 | |||||
Частота сети питания, Гц |
50/ 60 | |||||
Потребляемая мощность, В •А, не более |
570 |
520 |
510 |
1100 |
1050 |
1000 |
Г абаритные размеры, мм, (ширинахдлинахвысота), не более |
140x364x124 |
210x364x124 |
Продолжение таблицы 4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Масса, кг, не более |
5,2 |
7,5 | ||||
Условия эксплуатации: - температура окружающего воздуха, °С 1) - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от 0 до +40 80 от 84 до 106,7 | |||||
1) Метрологические характеристики нормируются через 30 минут после прогрева источника при температуре от +18 до +28 °С |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность источников
Наименование |
Обозначение |
Количество |
Источник питания |
- |
1 шт. |
Кабель питания |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
ПР-39-2018МП |
1 экз. |
Поверка
осуществляется по документу ПР-39-2018МП «Источники питания постоянного тока серии PLR7. Методика поверки», утвержденному АО «ПриСТ» 13 ноября 2018 г.
Основные средства поверки:
- мультиметр цифровой 2002 (регистрационный № 25787-08);
- шунт токовый PCS-71000 (регистрационный № 61767-15);
- нагрузка электронная АКИП-1352 (регистрационный № 60110-15);
- осциллограф цифровой запоминающий WaveRunner 62Xi-A (регистрационный № 40909-09);
- источник питания АКИП-1202/4 (регистрационный № 63132-16);
- микровольтметр В3-57 (регистрационный № 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-01. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А
Техническая документация изготовителя «Good Will Instrument Co., Ltd.», Тайвань»
