Генераторы сигналов прецизионные 1510А
| Номер в ГРСИ РФ: | 74838-19 |
|---|---|
| Производитель / заявитель: | Фирма "MTI Instruments, Inc.", США |
Генераторы сигналов прецизионные 1510А (далее - генераторы) предназначены для воспроизведения напряжения переменного и постоянного тока, генерирования сигналов программируемой формы стабильной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74838-19 |
| Наименование | Генераторы сигналов прецизионные |
| Модель | 1510А |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 23.04.2024 |
Производитель / Заявитель
Фирма "MTI Instruments, Inc.", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 7 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74838-19: Описание типа СИ | Скачать | 346.9 КБ | |
| 74838-19: Методика поверки | Скачать | 3.7 MБ |
Описание типа
Назначение
Генераторы сигналов прецизионные 1510А (далее - генераторы) предназначены для воспроизведения напряжения переменного и постоянного тока, генерирования сигналов программируемой формы стабильной частоты.
Описание
Принцип действия генераторов основан на прямом цифровом синтезе электрических сигналов.
Конструктивно генераторы представляют собой портативные электронные приборы, выполненные в пластмассовом корпусе. На передней панели генераторов расположены жидкокристаллический дисплей и кнопки управления. На верхней торцевой стороне расположены выходные разъемы генераторов для каналов А и В типа BNC, MS3102A-10SL-3P 10-32 и MicroDot. Разъемы BNC и MicroDot коаксиальный (50 Ом). Встроенный USB-порт генераторов обеспечивает дистанционное управление.
Генераторы обеспечивают формирование сигналов программируемой формы (синусоидальной, прямоугольной, треугольной и пилообразной) стабильной частоты.
Внешний вид генераторов и место нанесения знака утверждения типа приведены на рисунке 1.

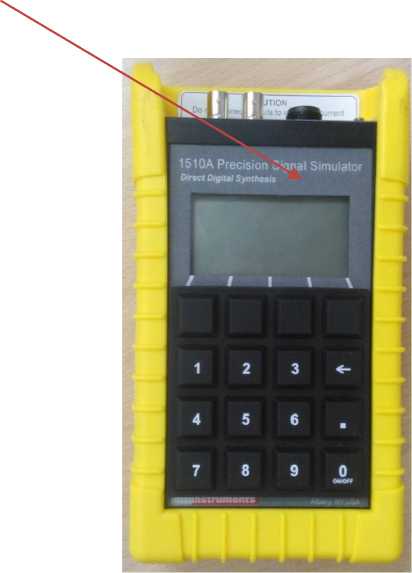

Место нанесения знака утверждения типа
Вид лицевой панели генераторов

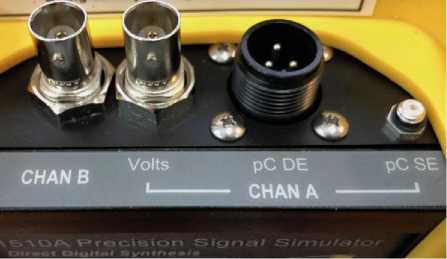

Вид разъемов на торцевой стороне генераторов
Рисунок 1
Программное обеспечение
Генераторы имеют программное обеспечение (ПО) в виде специализированной микропрограммы, обеспечивающей управление функциями генераторов. Запись ПО осуществляется в аппаратную часть генераторов в процессе производства. Внесение изменений в ПО в процессе эксплуатации генераторов функционально невозможно. Доступ к аппаратной части генераторов исключен конструктивно.
Уровень защиты ПО «Средний» в соответствии с P 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии ПО (идентификационный код) |
2356-9023 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики генераторов
|
Наименование характеристики |
Значение | |
|
Канал А |
Канал В | |
|
Диапазон воспроизведения СКЗ напряжения переменного тока сигнала синусоидальной формы в диапазоне частот от 10 Гц до 99,99 кГц, В |
от 1-10’1 до 7,0 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения СКЗ напряжения переменного тока сигнала синусоидальной формы в диапазоне частот, В: от 10 до 20 Гц включ. св. 20 Гц до 30 кГц включ. св. 30 до 50 кГц включ. св. 50 до 80 кГц включ. св. 80 до 99,99 кГц |
±(1,5-10-3 •иизм + 1-10-4) ±(5-10-4 •Щм + Ы0-4) ±(740-4 •иизм + Ы0-4) ±(8^10-4 •иизм + Ы0-4) ±(Ы0-3 •иизм + Ы0-4) | |
|
Диапазон воспроизведения СКЗ напряжения переменного тока сигналов прямоугольной, треугольной и пилообразной форм в диапазоне частот от 10 Гц до 20 кГц, В |
от 1-10-1 до 7,0 | |
|
Предел допускаемой абсолютной погрешности воспроизведения СКЗ напряжения переменного тока сигналов прямоугольной, треугольной и пилообразной форм в диапазоне частот от 10 Гц до 20 кГц, В |
±2,5^10’3 •иизм | |
|
Пределы допускаемой абсолютной погрешности установки частоты сигнала в диапазоне частот от 10 Гц до 99,99 кГц |
±5^10-6 | |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от -9,9 до -Г10-1 от +Г10-1 до +9,9 |
- |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
(5 10-4 •иизм + Ы0-4) |
- |
|
иизм - воспроизводимое значение напряжения переменного и постоянного тока, В | ||
Таблица 2 - Основные технические характеристики генераторов
|
Наименование характеристики |
Значение | |
|
Канал А |
Канал В | |
|
Диапазон задания амплитуды напряжения переменного тока сигналов синусоидальной формы в диапазоне частот от 10 Гц до 99,99 кГц и прямоугольной, треугольной и пилообразной форм в диапазоне частот от 10 Гц до 20 кГц, В |
от Г10-2 до 9,9 | |
|
Диапазон задания напряжения постоянного тока сигналов (мостовой режим), В |
от -1-10’1 до -540-6 от +540-6 до +Г10-1 |
- |
|
Диапазон задания электрического заряда в диапазоне частот от 10 Гц до 99,99 кГц, пКл |
от Г10-2 до 9,9403 | |
|
Параметры внешнего электрического питания: - напряжение переменного тока частотой, В - частота переменного тока, Гц |
220±5 50±1 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +10 до +30 80 от 84 до 101,3 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, %, не более - атмосферное давление, кПа |
от 0 до +50 90 от 84 до 101,3 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
190 х 110 х 57 | |
|
Масса, кг, не более |
2,0 | |
Знак утверждения типа
наносится типографским способом на титульные лист паспорта и на переднюю панель генератора в виде наклейки.
Комплектность
Таблица 3 - Комплектность генераторов
|
Наименование |
Обозначение |
Количество |
|
Г енератор сигналов прецизионный 1510 А |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Поверка
осуществляется по документу МП 74838-19 «Инструкция. Генераторы сигналов прецизионные 1510А. Методика поверки», утвержденному ООО «АСК Экспресс» 25.01.2019 г.
Основные средства поверки:
- калибратор-вольтметр универсальный В1-28 (регистрационный номер в Федеральном информационном фонде 10759-86);
- частотомер электронно-счётный Ч3-64 (рег. № 9135-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки (оттиска).
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2409 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
