Источники питания постоянного тока PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6

Номер в ГРСИ РФ: 74891-19
Категория: Источники питания
Производитель / заявитель: Фирма "Good Will Instrument Co., Ltd.", Тайвань
Скачать
74891-19: Описание типа СИ Скачать 361.2 КБ
74891-19: Методика поверки Скачать 5.6 MБ
Заказать
Поставщик: ООО ТК «Олдис»
Источники питания постоянного тока PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Источники питания постоянного тока PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6 (далее - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 74891-19
Наименование Источники питания постоянного тока
Модель PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6
Страна-производитель ТАЙВАНЬ (КИТАЙ)
Срок свидетельства (Или заводской номер) 23.04.2024
Производитель / Заявитель

Фирма "Good Will Instrument Co., Ltd.", Тайвань

ТАЙВАНЬ (КИТАЙ)

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 98
Найдено поверителей 12
Успешных поверок (СИ пригодно) 98 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74891-19: Описание типа СИ Скачать 361.2 КБ
74891-19: Методика поверки Скачать 5.6 MБ

Описание типа

Назначение

Источники питания постоянного тока PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6 (далее - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.

Описание

Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием регулируемым преобразователем и подачей через трансформатор на выпрямитель, стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные гнезда и на схемы автоматического регулирования и измерения.

Конструктивно источники выполнены в металлических корпусах, допускающих монтаж в приборную стойку.

Источники представляют собой программируемые, регулируемые источники напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Источники оснащены цифровыми измерителями напряжения и силы постоянного тока, которые позволяют контролировать одновременно оба параметра.

Источники обладают низкими значениями нестабильности при изменении напряжения, силы тока нагрузки и при изменении напряжения питания, а также низким уровнем пульсаций напряжения, силы тока на выходе. Конструкция источников обеспечивает защиту от перегрузок и короткого замыкания на выходе.

Модели источников различаются выходной мощностью и диапазонами установки выходных параметров - напряжения и силы постоянного тока.

На передней панели источников расположены: светодиодные индикаторы, предназначенные для отображения режимов работы, параметров напряжения и силы постоянного тока на выходе в цифровом виде, активных функций и включения выхода; выключатель сетевого питания; вращающиеся регуляторы для установки выходных параметров; функциональные кнопки; кнопка включения/ отключения выхода; разъем USB.

На задней панели источников расположены: разъем сети питания переменного тока; выходные клеммы положительной и отрицательной полярности; разъемы интерфейсов управления USB, LAN, RS-232, RS-485; разъем аналогового интерфейса, клеммы для четырехпроводного подключения нагрузки.

Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка в виде наклейки на боковой панели, закрывающей стык панелей.

На рисунке 1 представлен общий вид источников, место для нанесения знака утверждения типа. На рисунке 2 приведена схема пломбировки от несанкционированного доступа.

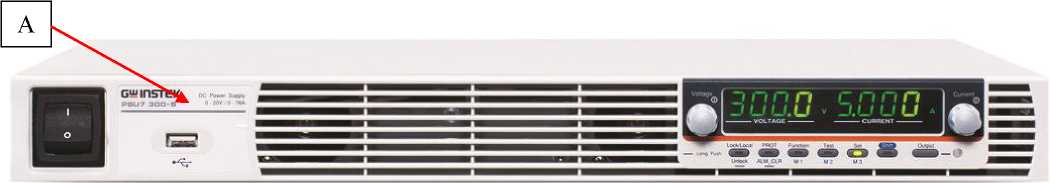

Рисунок 1 - Внешний вид источников и место нанесения знака утверждения типа (А)

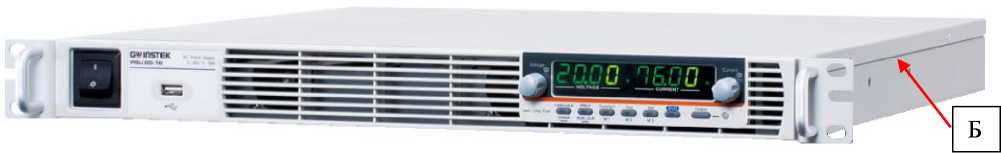

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)

Программное обеспечение

источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.

Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные программного обеспечения источников представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения источников

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер ПО)

не ниже 1.01

Технические характеристики

Таблица 2 - Метрологические характеристики источников

Наименование характеристики

Значение характеристики

Модель

PSU7

100-15

150-10

300-5

400-3.8

600-2.6

1

2

3

4

5

6

Диапазон воспроизведения напряжения, В

от 0 до 100

от 0 до 150

от 0 до 300

от 0 до 400

от 0 до 600

Диапазон воспроизведения силы тока, А

от 0 до 15

от 0 до 10

от 0 до 5

от 0 до 3,8

от 0 до 2,6

Максимальная выходная мощность, Вт

1500

1500

1500

1520

1560

Нестабильность выходного напряжения постоянного тока при изменении напряжения питания, мВ, не более

12

17

32

42

62

Нестабильность выходного напряжения постоянного тока при изменении силы тока в нагрузке, мВ, не более

12

17

32

42

62

Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более, в диапазоне частот от 10 Гц до 20 МГц

80

100

150

200

300

Нестабильность силы постоянного тока при изменении напряжения питания, мА, не более

3,5

3

2,5

2,38

2,26

Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА, не более

8

7

6

5,76

5,52

Уровень пульсаций силы постоянного тока (среднее квадратическое значение), мА, не более , в диапазоне частот от 5 Гц до 1 МГц

50

40

30

22

17

Продолжение таблицы 2

1

2

3

4

5

6

Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В

±(0,00ьивых+ +0,2)

±(0,00Ьивых+ +0,3)

±(0,00ьивых+ +0,6)

±(0,00ьивых+ +0,8)

±(0,00ьивых+ +1,2)

Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А

±(0,002<[вых+ +0,045)

±(0,002-W+ +0,03)

±(0,002-[ВЫх+ +0,015)

±(0,002-W+ +0,0114)

±(0,002-W+ +0,0078)

1) ивых - значение напряжения постоянного тока на выходе источника по встроенному индикатору, В

2) 1вых - значение силы постоянного тока на выходе источника по встроенному индикатору, А

Таблица 3 - Масса, габаритные размеры и условия применения

Наименование характеристики

Значение характеристики

Напряжение сети питания, В

от 85 до 265

Частота сети питания, Гц

от 47 до 63

Потребляемая мощность, В • А, не более

2000

Габаритные размеры, мм, (ширинахдлинахвысота), не более

423x447x44

Масса, кг, не более

8,7

Условия эксплуатации:

- температура окружающего воздуха, °С 1)

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от 0 до +40 80 от 84 до 106,7

1) Метрологические характеристики нормируются через 30 минут после прогрева источника при температуре от +18 до +28 °С

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность источников

Наименование

Обозначение

Количество

Источник питания

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ПР-38-2018МП

1 экз.

Поверка

осуществляется по документу ПР-38-2018МП «Источники питания постоянного тока PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6. Методика поверки», утвержденному АО «ПриСТ» 29 октября 2018 г.

Основные средства поверки:

- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном фонде (Госреестр) № 25787-08);

- шунт токовый PCS-71000 (регистрационный номер 61767-15);

- нагрузка электронная АКИП-1352 (регистрационный номер 60110-15);

- осциллограф цифровой запоминающий WaveRunner 62Xi-A (регистрационный номер 40909-09);

- источник питания АКИП-1202/4 (регистрационный номер 63132-16);

- микровольтметр В3-57 (регистрационный номер 7657-80).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.027-01. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А

Техническая документация изготовителя «Good Will Instrument Co., Ltd.», Тайвань
