Преобразователи давления измерительные ТМП
| Номер в ГРСИ РФ: | 74919-19 |
|---|---|
| Производитель / заявитель: | ООО "Трансмашприбор", г.Екатеринбург |
Преобразователи давления измерительные ТМП (далее - преобразователи) предназначены для измерений и преобразований избыточного давления жидкостей (некристаллизующихся) и газов в унифицированный выходной сигнал: по напряжению, токовый.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74919-19 |
| Наименование | Преобразователи давления измерительные |
| Модель | ТМП |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 29.04.2024 |
Производитель / Заявитель
ООО "Трансмашприбор", г.Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 508 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 507 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 74919-19: Описание типа СИ | Скачать | 553.6 КБ | |
| 74919-19: Методика поверки | Скачать | 5.3 MБ |
Описание типа
Назначение
Преобразователи давления измерительные ТМП (далее - преобразователи) предназначены для измерений и преобразований избыточного давления жидкостей (некристаллизующихся) и газов в унифицированный выходной сигнал: по напряжению, токовый.
Описание
Принцип действия преобразователей основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов мостовой схемы чувствительного элемента, что приводит к изменению выходного электрического сигнала. Контроллер электронного блока производит линеаризацию и температурную компенсацию входного электрического сигнала и передает сигнал на устройство, формирующее унифицированные аналоговые выходные сигналы.
Конструктивно преобразователь состоит из первичного преобразователя давления и электронного блока обработки сигналов.
Выпускаемые исполнения преобразователей отличаются пределами допускаемой основной приведенной погрешности, видом выходного сигнала, размером присоединительного штуцера, габаритными размерами и массой.
Преобразователи давления измерительные ТМП-420 мА подключаются по двухпроводной линии питания и измерения, ТМП-420 мА (3) - по трехпроводной линии.
По устойчивости к механическим воздействиям преобразователи являются виброустойчивыми и соответствуют классу М25 по ГОСТ 33435-2015 и группе М37 по ГОСТ 30631-99 .
Преобразователи являются изделиями восстанавливаемыми и ремонтируемыми в
условиях предприятия-изготовителя.

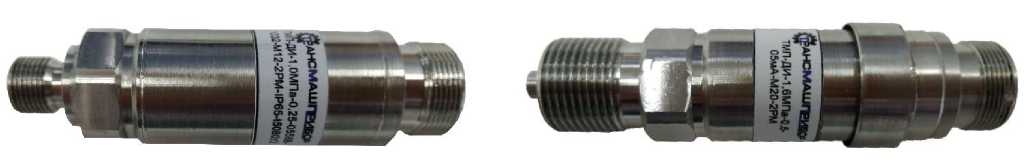

Общий вид преобразователей, отличающихся видом резьбы штуцера, представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей давления измерительных ТМП
Пломбирование преобразователей не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (ВПИ) по ГОСТ 22520, МПа |
от 0,06 до 100 |
|
Пульсация выходного сигнала для преобразователей с пределами основной приведенной к ВПИ погрешности ±0,25 %, %, не более |
0,1 |
Таблица 2 - Пределы допускаемой основной приведенной погрешности, вариация и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры
окружающего воздуха
|
Преобразователь |
Пределы допускаемой основной приведенной к ВПИ погрешности, % |
Вариация выходного сигнала, %, не более |
Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной изменением температуры окружающего воздуха от +21 до +25 °С на каждые 10 °С, % |
|
ТМП-420 мА (3) |
±0,25 |
0,1 |
±0,10 |
|
±0,5 |
- |
±0,15 | |
|
±1,0 |
±0,25 | ||
|
±1,5 | |||
|
ТМП-420 мА |
±0,25 |
0,1 |
±0,10 |
|
±0,5 |
- |
±0,15 | |
|
±1,0 |
±0,25 | ||
|
±1,5 | |||
|
ТМП-05 мА |
±0,25 |
0,1 |
±0,10 |
|
±0,5 |
- |
±0,15 | |
|
±1,0 |
±0,25 | ||
|
±1,5 | |||
|
ТМП -UminUmax |
±0,25 |
0,1 |
±0,10 |
|
±0,5 |
- |
±0,15 | |
|
±1,0 |
±0,25 | ||
|
±1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал: - токовый, мА - напряжения, В |
от 4 до 20 от 0 до 5 от Umin (0-1) до Umax (4-10) |
|
Напряжение питания постоянного тока, В: - для преобразователей ТМП-05 мА, ТМП-420 мА (3) - для преобразователей ТМП-420 мА - для преобразователей ТМП - UminUmax - номинальное значение |
от 12 до 36 от 9 до 30 от 14 до 36 24,0±0,5 |
|
Потребляемая мощность, В^А, не более: - для преобразователей ТМП - UminUmax - для преобразователей ТМП-05 мА - для преобразователей ТМП-420 мА, ТМП-420 мА (3) |
0,24 0,50 1,00 |
|
Масса, кг, не более |
0,2 |
|
Габаритные размеры, мм, не более - длина - диаметр |
90 35 |
|
Условия эксплуатации: - температура окружающего воздуха (исполнение У2 по ГОСТ 15150-69), °С - относительная влажность, %, не более |
от -61 до +80 от -40 до +125 98 при температуре +35 °С |
|
Степень защиты оболочки IP |
IP54 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
102 000 |
Знак утверждения типа
наносится на титульный лист паспорта штампом или типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
ТМП |
1 шт. |
|
Паспорт |
РМТП.406239.002-ХХ ПС |
1 экз. |
|
Руководство по эксплуатации |
РМТП.406239.001 РЭ |
1 экз. в один адрес |
|
Прокладка |
1 шт. | |
|
Методика поверки |
МП 105-221-2018 |
1 экз. в один адрес |
Поверка
осуществляется по документу МП 105-221-2018 «ГСИ. Преобразователи давления измерительные ТМП. Методика поверки», утвержденному ФГУП «УНИИМ» 15 февраля 2019 г.
Основные средства поверки:
- рабочий эталон единицы давления 2 разряда в диапазоне значений от 0 до 160 кПа «ИДЦ-2» по приказу Росстандарта от 29.06.2018 г. № 1339 (измеритель давления цифровой ИДЦ-2, рег. № 25320-03);
- рабочий эталон единицы избыточного давления 2 разряда в диапазоне значений от 0 до 3,5 МПа по приказу Росстандарта от 29.06.2018 г. № 1339 (калибратор-контроллер давления ЭЛМЕТРО-Паскаль, рег. № 43456-09);
- рабочий эталон единицы избыточного давления 1 разряда в диапазоне значений от 0,2 до 100 МПа по приказу Росстандарта от 29.06.2018 г. № 1339 (манометр грузопоршневой МП-1000, рег. № 52189-16);
- рабочий эталон единицы электрического сопротивления 3 разряда в диапазоне значений от 0,1 до 122222,1 Ом по приложению к приказу Росстандарта от 15.02.2016 г. №146 (магазин электрического сопротивления Р4830/2, рег. № 4614-74);
- рабочий эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от 100 мВ до 1000 В, единицы силы постоянного электрического тока 2 разряда в диапазоне значений от 10 мА до 3 А по ГОСТ 8.027-2001 и ГОСТ 8.022-91 (мультиметр цифровой 34401А, рег. № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
РМТП.400621.001 ТУ Преобразователи давления измерительные ТМП. Технические условия
