Резервуары горизонтальные стальные цилиндрические РГС-12,5, РГС-40
| Номер в ГРСИ РФ: | 74944-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Самарский завод нефтяного резервуарного оборудования" (СЗНРО), г.Самара |
Резервуары горизонтальные стальные цилиндрические РГС-12,5, РГС-40 (далее -резервуары) предназначены для технологических операций по приему, хранению, отпуску и учету нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74944-19 |
| Наименование | Резервуары горизонтальные стальные цилиндрические |
| Модель | РГС-12,5, РГС-40 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 6 шт. с зав.№ РГС-12,5: Еп-6, Еп-7; РГС-40: Еп-1 … Еп-4 |
Производитель / Заявитель
ООО "Самарский завод нефтяного резервуарного оборудования", г.Самара
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 6 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 74944-19: Описание типа СИ | Скачать | 1.2 MБ | |
| 74944-19: Методика поверки | Скачать | 50.9 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС-12,5, РГС-40 (далее -резервуары) предназначены для технологических операций по приему, хранению, отпуску и учету нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РГС-12,5, РГС-40 представляют собой стальные горизонтальные сосуды цилиндрической формы с усечено-коническими днищами.
Основные конструкции резервуаров выполнены из низколегированной стали 09Г2С-12. Тип размещения - подземный. Резервуары имеют люк замерный для эксплуатации и приемораздаточные патрубки для заполнения и опорожнения.
Резервуары горизонтальные стальные цилиндрические РГС-12,5, РГС-40 расположены на территории Филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» по адресу: 450045, Россия, Республика Башкортостан, г. Уфа-45.
Общий вид видимых частей конструкций резервуаров и эскиз горизонтальных стальных цилиндрических резервуаров РГС-12,5 №№ Еп-6, Еп-7, РГС-40 №№ Еп-1, Еп-2, Еп-3, Еп-4 представлены на рисунках 1-6.

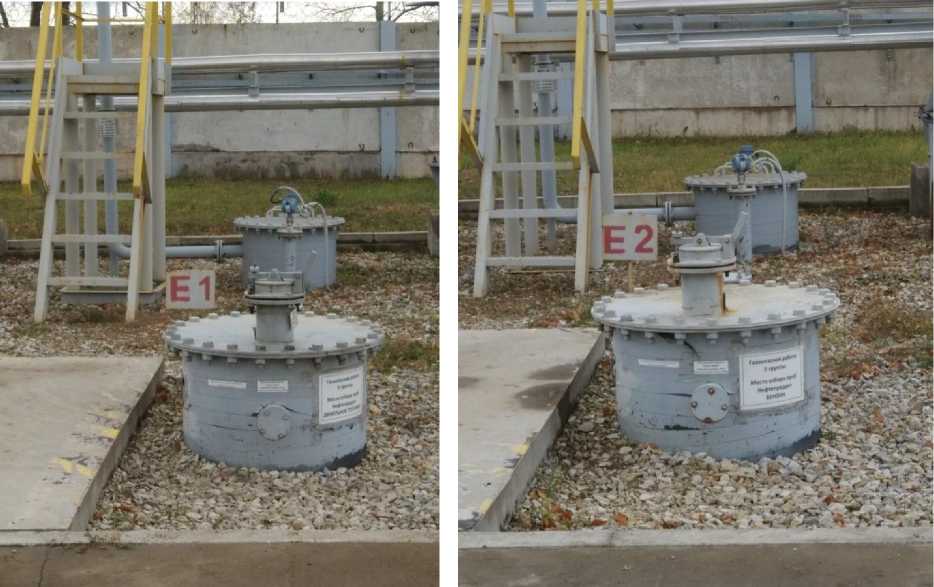

Рисунок 1 - Общий вид видимых частей конструкции резервуаров РГС-40 № Еп-1 (слева), № Еп-2 (справа)

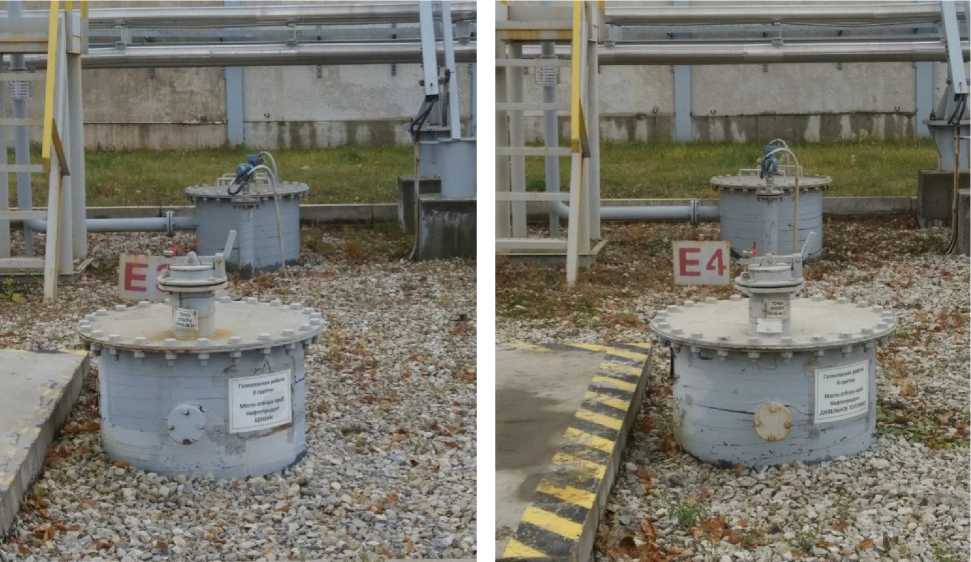

Рисунок 2 - Общий вид видимых частей конструкции резервуаров РГС-40 № Еп-3 (слева), № Еп-4 (справа)

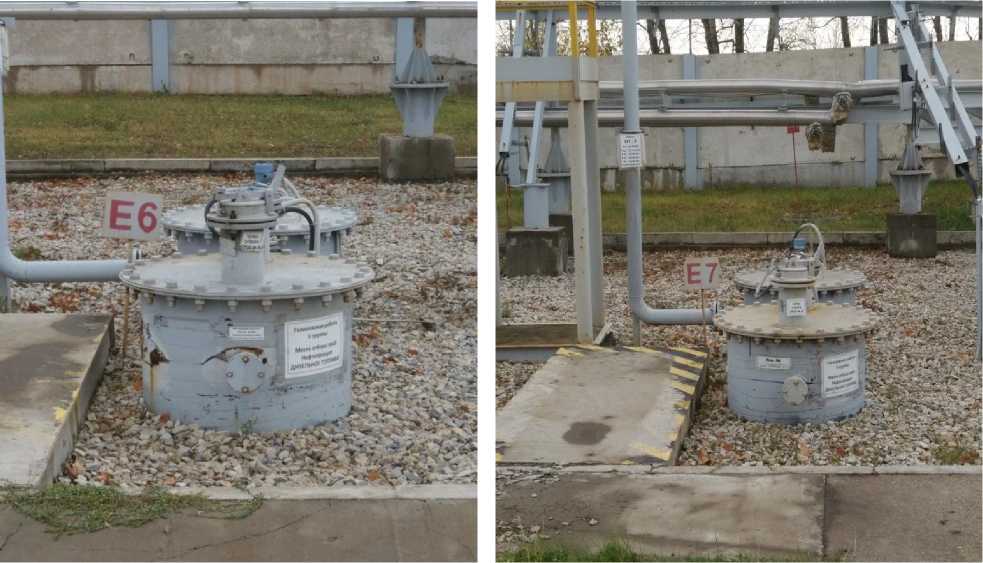

Рисунок 3 - Общий вид видимых частей конструкции резервуаров РГС-12,5 № Еп-6 (слева), № Еп-7 (справа)

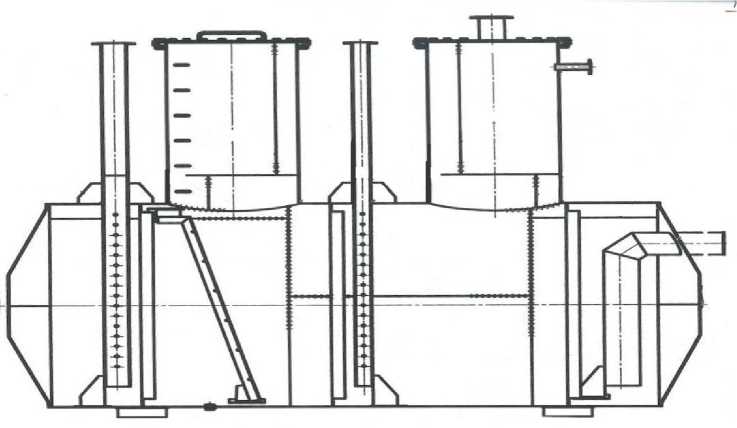

Рисунок 4 - Эскиз резервуаров РГС-12,5

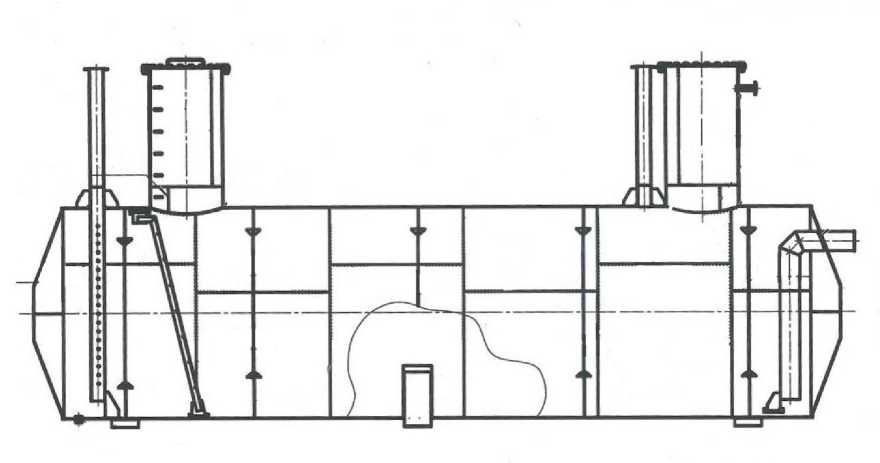

Рисунок 5 - Эскиз резервуаров РГС-40
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-12,5, РГС-40 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Тип резервуара |
РГС-12,5 |
РГС-40 |
|
Номинальная вместимость, м3 |
12,5 |
40 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
±0,25 | |
|
Масса, кг, не более |
2690 |
5290 |
|
Рабочее давление, МПа |
0,07 | |
|
Наименование характеристики |
Значение | |
|
Тип резервуара |
РГС-12,5 |
РГС-40 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды при температуре от минус 40 до плюс 40 °С, %, не более |
от -40 до +40 от 84 до 106,7 98 | |
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Резервуар горизонтальный стальной цилиндрический |
РГС-12,5 №№ Еп-6, Еп-7 |
2 шт. |
|
2. Резервуар горизонтальный стальной цилиндрический |
РГС-40 №№ Еп-1, Еп-2, Еп-3, Еп-4 |
4 шт. |
|
3. Паспорт на резервуар |
- |
6 экз. |
|
4. Градуировочная таблица |
- |
6 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- уровнемер «Струна-М», от 0 до 4000 мм ПГ±1 мм (рег. № 15669-02);
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- секундомер механический СОСпр; (0-60) мин; ЦД 0,2 с (рег. № 11519-11);
- термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1 °С, (рег. № 303-91);
- газоанализатор взрывоопасных паров Сигнал-4, ПГ±20 % (рег. № 38260-08);
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Сведения о методах измерений
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений.
Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов.
Технические условия»
