Резервуары стальные горизонтальные цилиндрические РГС-175

Номер в ГРСИ РФ: 74966-19
Категория: Резервуары
Производитель / заявитель: АО "Рузаевский завод химического машиностроения" (АО "Рузхиммаш"), Республика Мордовия, г. Рузаевка
Скачать
74966-19: Описание типа СИ Скачать 581 КБ
74966-19: Методика поверки Скачать 50.9 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары стальные горизонтальные цилиндрические РГС-175 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары стальные горизонтальные цилиндрические РГС-175 (далее - резервуары) предназначены для измерения объема пропана и ШФЛУ, а также для их приема, хранения и отпуска.

Информация по Госреестру

Основные данные
Номер по Госреестру 74966-19
Наименование Резервуары стальные горизонтальные цилиндрические
Модель РГС-175
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 4 шт. с зав.№ 6397-1 … 6397-4
Производитель / Заявитель

АО "Рузаевский завод химического машиностроения", г.Рузаевка

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 4
Найдено поверителей 1
Успешных поверок (СИ пригодно) 4 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 03.11.2024

Поверители

Скачать

74966-19: Описание типа СИ Скачать 581 КБ
74966-19: Методика поверки Скачать 50.9 КБ

Описание типа

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-175 (далее - резервуары) предназначены для измерения объема пропана и ШФЛУ, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуаров основан на измерении объема пропана и ШФЛУ в зависимости от уровня его наполнения.

Резервуар представляет собой закрытый стальной сосуд в виде горизонтально установленного цилиндра, с эллиптическими днищами, не теплоизолированный.

Резервуар установлен на бетонных опорах, оборудован лестницей, люками-лазами для обслуживания во время эксплуатации.

Резервуар оснащен трубопроводами приема и выдачи газов, предохранительными клапанами и имеет наружное и внутреннее антикоррозионные покрытия.

Резервуары стальные горизонтальные цилиндрические РГС-175 зав. №№ 6397-1, 6397-2, 6397-3, 6397-4 расположены на участке по эксплуатации товарно-сырьевого парка ООО «Туймазинское ГПП», 452774, Республика Башкортостан, Туймазинский район, д. Нуркеево, ул. Промышленная, 42.

Общий вид резервуаров представлен на рисунке 1.

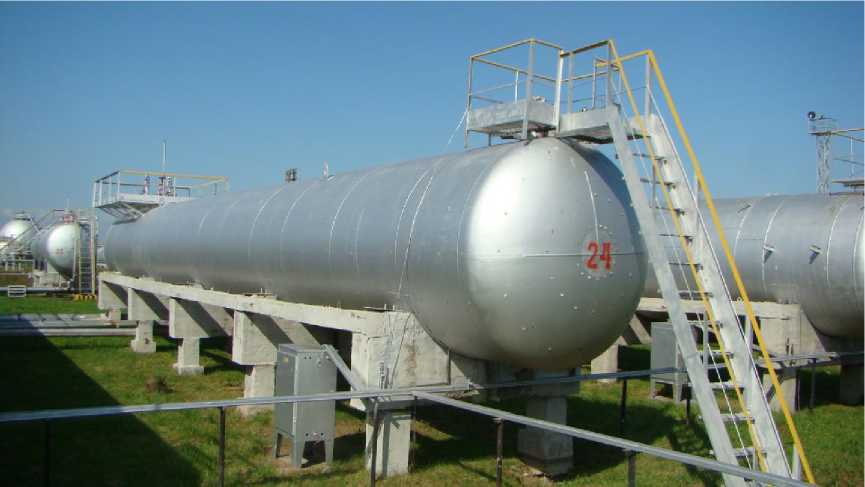

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-175

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-175 не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

175

Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм - внутренний диаметр - длина цилиндрической части

3000

23800

Условия эксплуатации:

- температура окружающего воздуха, °С

- атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Средний срок службы, лет

20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-175 №№ 6397-1, 6397-2, 6397-3, 6397-4

4 шт.

Паспорт

-

4 экз.

Градуировочная таблица

-

4 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса точности, Р30Н2К (регистрационный номер в Федеральном информационном фонде № 29631-05);

- рулетка измерительная металлическая 2-го класса точности, Р20У2Г (регистрационный номер в Федеральном информационном фонде № 29631-05);

- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде № 20048-05), предел измерений 500 мм, ПГ ±1 мм;

- толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер в Федеральном информационном фонде № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;

- нивелир оптический с компенсатором RGK N - 32 (регистрационный номер в Федеральном информационном фонде № 61529-15);

- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер в Федеральном информационном фонде № 51835-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 17032-2010. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000. ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
