Приборы измерения высоты облачности SKYDEX-15
| Номер в ГРСИ РФ: | 75012-19 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Лазерные системы", г.С.-Петербург |
Приборы измерения высоты облачности «SKYDEX-15» (далее - приборы «SKYDEX-15») предназначены для автоматических измерений высоты нижней границы облаков (далее - ВНГО).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75012-19 |
| Действует | по 08.05.2029 |
| Наименование | Приборы измерения высоты облачности |
| Модель | SKYDEX-15 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4d0dcf95-bf2c-9bdf-bb3d-92644d3cd911 |
Производитель / Заявитель
Акционерное общество «Лазерные системы» (АО «Лазерные системы»), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
75012-19: Описание типа
2023-75012-19-1.pdf
|
Скачать | 949.8 КБ | |
|
75012-19: Методика поверки
2023-mp75012-19.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Приборы измерения высоты облачности SKYDEX-15 (далее - приборы SKYDEX-15) предназначены для автоматических измерений высоты нижней границы облаков (далее - ВНГО).
Описание
Принцип действия приборов SKYDEX-15 основан на измерении времени, необходимого для прохождения короткого импульса света в атмосфере от излучателя до рассеивающей нижней границы облаков и возврата на приемник. Полученный временной интервал преобразуются в значения ВНГО и передается в линию связи.
Конструктивно приборы SKYDEX-15 выполнены по модульному принципу. Приборы SKYDEX-15 состоят из оптико-механического модуля, модуля управления и сбора данных, модуля автономного электропитания, модуля термостабилизации, модуля обогрева и очистки стекла, панели коммутации и панели индикации, которые смонтированы на общем основании и закрыты защитным корпусом.
Оптико-механический модуль состоит из приемо-передающего телескопа, узла излучателя, узла фотоприемника и диода синхронизации. Узел излучателя расположен с нижней стороны телескопа и служит для ввода излучения лазера в телескоп. Излучение в телескопе проходит через отверстие в ломающем зеркале, объектив и выводится через защитное стекло в атмосферу.
Модуль управления и сбора данных представляет собой встроенный промышленный компьютер, который отвечает за управление оборудованием изделия, сбор и обработку данных измерений с последующей их передачей по интерфейсам связи.
Модуль автономного электропитания конструктивно состоит из цилиндрического корпуса с углублением и нерегулируемых опор. Внутри корпуса располагаются плата вторичного питания, две аккумуляторные батареи и блок питания.
Модуль термостабилизации служит для поддержания заданной температуры внутри защитного корпуса, управления модулем обогрева и очистки стекла и управления электропитанием внутреннего оборудования.
Модуль обогрева и очистки стекла предназначен для очистки защитного стекла приборов SKYDEX-15 от капель дождя (влаги) и пыли, а также для защиты от обледенения. В состав модуля входит внешний обогреватель и датчик загрязненности.
Панель коммутации состоит из разъемов подключения модема RS-485, сетевого кабеля Ethernet, отладочного RS-485, внешнего питания 220 В/50 Гц и кнопок включения приборов SKYDEX-15 и его системы обогрева. Через интерфейсы Ethernet или RS-485 осуществляется подключение к удаленному компьютеру оператора.
Панель индикации служит для индикации наличия электропитания, состояния процесса работы приборов SKYDEX-15, а также включения режимов их работы.
Защитный корпус представляет собой кожух с защитным стеклом и блендой.
Приборы SKYDEX-15 выпускаются в четырех исполнениях, отличающихся условиями эксплуатации прибора, учетом угла отклонения уровня визирования от вертикали, а также интерфейсами связи. Исполнение SKYDEX-15-А предназначено для аэродромов, исполнение SKYDEX-15-М предназначено для установки на морском транспорте.
Принципиальным отличием исполнения SKYDEX-15-M является наличие параметра «Учет угла отклонения уровня визирования от вертикали», который позволяет устанавливать прибор на морских суднах, подверженных колебаниям. Исполнение SKYDEX-15-M поставляется с виброразвязкой и с подставкой (опционально). Монтирование на подставке позволяет производить наклонные измерения, а также обеспечивает удобство технического обслуживания и использования. Угол наклона составляет от 0 до 12 градусов относительно вертикальной оси.
Нанесение знака поверки на прибор SKYDEX-15 не предусмотрено. Серийный номер, состоящий из 4 арабских цифр, наносится на шильд приборов SKYDEX-15.
Общий вид приборов SKYDEX-15 с указанием мест нанесения серийного номера и знака утверждения типа представлен на рисунках 1, 2, 3, 4. Схема пломбирования от несанкционированного доступа представлена на рисунке 3. Шильд приборов SKYDEX-15 представлен на рисунке 5.
Место нанесения серийного номера и знака утверждения типа
1 - Подставка;
2 - Панель индикации;
3 - Защитное стекло и бленда
Рисунок 1 - Общий вид приборов SKYDEX-15 (на подставке) с указанием составных частей, а также с указанием мест нанесения серийного номера и знака утверждения типа

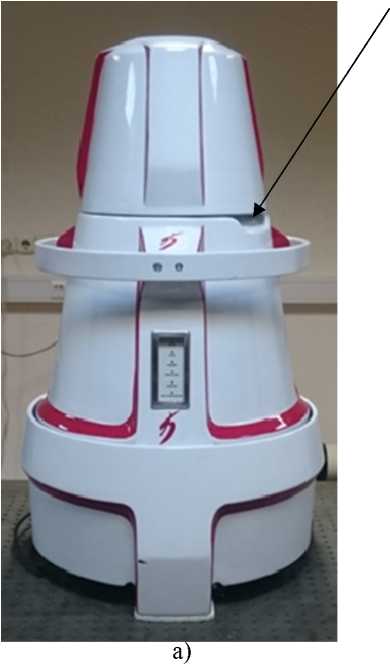

Место нанесения серийного номера и знака утверждения типа
1
2
3
б)

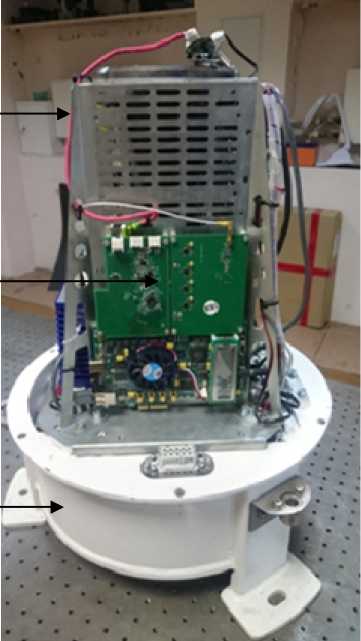

а) с кожухом; б) без кожуха.
1 - оптико-механический модуль; 2 - модуль управления и сбора данных; 3 - модуль автономного электропитания
Рисунок 2 - Общий вид приборов SKYDEX-15 (без подставки) с указанием составных частей, а также с указанием мест нанесения серийного номера и знака утверждения типа

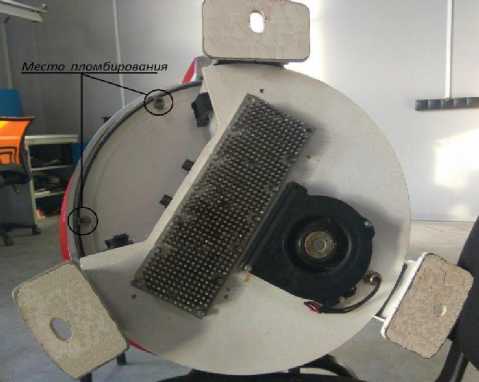

Рисунок 3 - Общий вид и схема пломбирования приборов SKYDEX-15

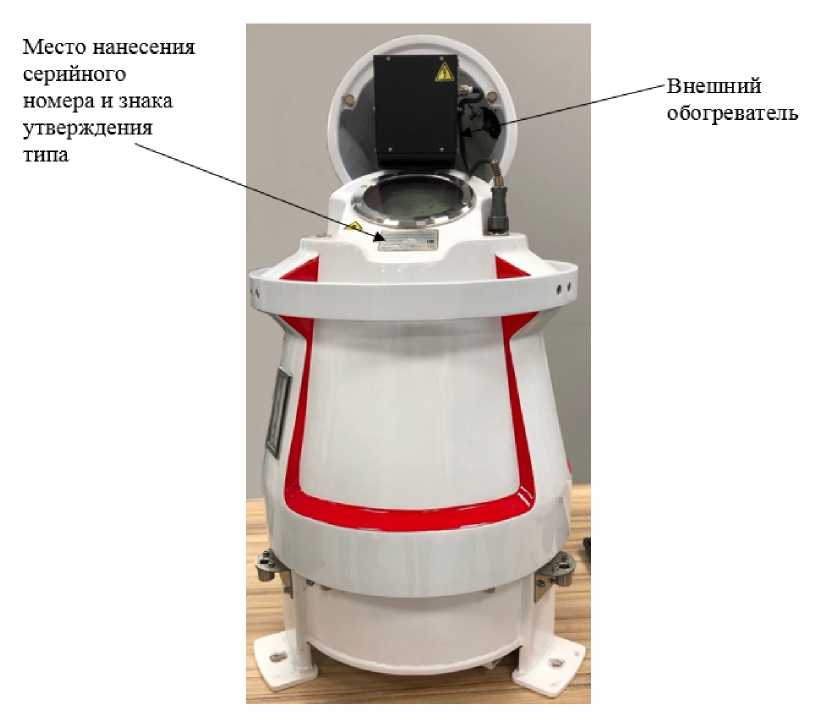

Рисунок 4 - Общий вид приборов SKYDEX-15 с указанием мест нанесения серийного номера и знака утверждения типа

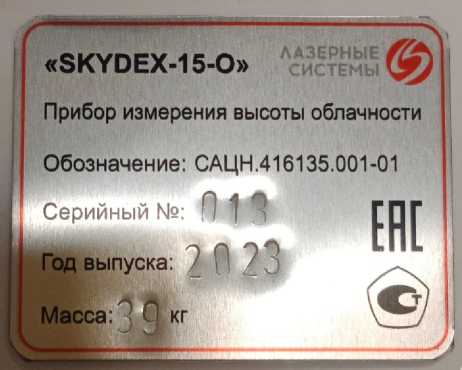

Рисунок 5 - Шильд приборов SKYDEX-15
Программное обеспечение
Приборы SKYDEX-15 имеют встроенное программное обеспечение 643.САЦН.14701-01 и автономное программное обеспечение 643.САЦН.14700-01.
Встроенное программное обеспечение 643.САЦН.14701-01 обеспечивает передачу данных на персональный компьютер, а также выполняет сервисные и контрольные функции.
Автономное программное обеспечение 643.САЦН.14700-01 представляет собой клиентское приложение, устанавливаемое на удаленном персональном компьютере, обеспечивающее управление работой приборов, сбор, отображение и хранение полученных данных. Программное обеспечение 643.САЦН.14700-01 входит в комплект поставки для исполнений SKYDEX-15, SKYDEX-15-O.
Программное обеспечение приборов SKYDEX-15 является полностью метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование и обозначение ПО |
Встроенное ПО |
Автономное ПО |
|
643.САЦН.14701-01 |
643.САЦН.14700-01 | |
|
Идентификационное наименование ПО |
upo |
CeilometrClientSetup.msi |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 1.0.0.1428 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Диапазон измерений ВНГО, м |
SKYDEX-15 |
SKYDEX-15-O |
SKYDEX-15-A |
SKYDEX-15-M |
|
от 10 до 8000 | ||||
|
Пределы допускаемой погрешности измерений ВНГО: -абсолютной, в диапазоне от 10 до 100 м включ., м; -относительной, в диапазоне св. 100 до 8000 м, % |
±5 ±2 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Длина волны излучаемых импульсов, нм |
SKYDEX-15 |
SKYDEX-15-O |
SKYDEX-15-A |
SKYDEX-15-M |
|
1535±15 |
905±15 | |||
|
Пространственное разрешение, м |
10 | |||
|
Длительность одного цикла измерений, с |
от 2 до 50 | |||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||
|
Электрическое питание от сети переменного тока: -напряжение, В -частота, Г ц |
SKYDEX-15 |
SKYDEX-15-O |
SKYDEX-15-A |
SKYDEX-15-M |
|
от 198 до 242 от 48,5 до 51,5 | ||||
|
Потребляемая мощность, ВА, не более |
400 | |||
|
Средняя наработка до отказа, ч, не менее |
20000 | |||
|
Средний срок службы, лет |
10 | |||
|
Габаритные размеры, мм, не более: -диаметр -высота |
530 855 | |||
|
Масса, кг, не более |
45 | |||
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % |
SKYDEX-15 |
SKYDEX-15-O |
SKYDEX-15-A |
SKYDEX-15-M |
|
от -50 до +60 от 0 до 100 |
от -50 до +60 от 0 до 100 |
от -50 до +50 от 0 до 98 |
от -40 до +55 от 0 до 100 | |
|
Учет угла отклонения уровня визирования от вертикали |
нет |
нет |
нет |
есть |
|
Выходные данные |
Ethernet: Modbus TCP; RS-485: Modbus RTU, ASCII-протокол |
Ethernet: Modbus TCP; RS-485: Modbus RTU |
RS-485: ASCII-протокол |
RS-485: ASCII-протокол |
Знак утверждения типа
наносится на шильд приборов SKYDEX-15 и на титульный лист Руководства по эксплуатации САЦН.416135.001РЭ и Паспорта САЦН.416135.001ПС типографским способом.
Комплектность
Таблица 4 - Комплектность приборов измерения высоты облачности SKYDEX-15
|
Наименование |
Обозначение |
Количество |
|
Прибор измерения высоты облачности SKYDEX-15 |
САЦН.416135.001-хх* |
1 шт. |
|
Комплект кабелей |
САЦН.147.04.00.00.000 |
1 компл. |
|
Автономное программное обеспечение** |
643.САЦН.14700-01 |
1 шт. (DVD) |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
САЦН.416135.001РЭ |
1 экз. |
|
Паспорт |
САЦН.416135.001ПС |
1 экз. |
|
Примечание: *хх - исполнение приборов SKYDEX-15: SKYDEX-15 - САЦН.416135.001; SKYDEX-15-O - САЦН.416135.001-01; SKYDEX-15-А - САЦН.416135.001-02; SKYDEX-15-М - САЦН.416135.001-03. "Поставляется для исполнений SKYDEX-15, SKYDEX-15-O. | ||
Сведения о методах измерений
приведены в главе 2 «Использование по назначению» Руководства по эксплуатации САЦН.416135.001РЭ.
Нормативные документы
Технические условия САЦН.416135.001ТУ «Приборы измерения высоты облачности SKYDEX-15. Технические условия».
