Преобразователи плотности и вязкости поточные ППВ-6,3.У1-Вн (далее - ППВ) предназначены для непрерывных измерений плотности и динамической вязкости нефти и нефтепродуктов, перекачиваемых по трубопроводам, или в емкостях для хранения (вертикальные и горизонтальные резервуары, мобильные и стационарные цистерны).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75029-19 |
| Действует | по 08.05.2029 |
| Наименование | Преобразователи плотности и вязкости поточные |
| Модель | ППВ-6,3.У1-Вн |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 68757947-b0a1-f895-549e-c0143fab74e1 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Пьезоэлектрик» (ООО «Пьезоэлектрик»), г. Ростов-на-Дону
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 134 (97%) |
| Неуспешных поверок (СИ непригодно) | 4 (3 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
75029-19: Описание типа
2023-75029-19.pdf
|
Скачать | 186.2 КБ | |
|
75029-19: Методика поверки
2022-mp75029-19.pdf
|
Скачать | 518.6 КБ |
Описание типа
Назначение
Преобразователи плотности и вязкости поточные ППВ-6,3.У1-Вн (далее - ППВ) предназначены для непрерывных измерений плотности и динамической вязкости нефти и нефтепродуктов, перекачиваемых по трубопроводам, или в емкостях для хранения (вертикальные и горизонтальные резервуары, мобильные и стационарные цистерны).
Описание
Принцип действия ППВ - вибрационный. Чувствительный элемент выполнен в виде камертона. Резонансная частота колебаний зависит от механических характеристик чувствительного элемента и плотности измеряемой среды. Резонансные колебания чувствительного элемента поддерживаются при помощи двух пьезоэлементов (для возбуждения колебаний и измерения ответного сигнала), управляемых блоком электроники. Добротность чувствительного элемента пропорциональна динамической вязкости, а период колебаний -плотности измеряемой среды.
Индивидуальные характеристики преобразования периода колебаний и добротности в значение плотности и вязкости, а также температурные поправочные коэффициенты определяются при выпуске из производства и приведены в паспорте ППВ.
Внутренние части чувствительного элемента защищены металлическим корпусом и не контактируют с измеряемой средой. Корпус чувствительного элемента соединён с металлическим фланцем (исполнение «Ф») или специальным конусом с накидной гайкой (исполнение «К») для монтажа чувствительного элемента в трубопровод. Электронные элементы расположены в алюминиевом корпусе с кабельными вводами для подключения внешних электрических цепей.
Конструктивное исполнение ППВ обеспечивает встраивание в измерительные системы, системы производственного контроля непосредственно на трубопроводы или емкости.
Передача измерительной информации от ППВ на внешние устройства обработки информации осуществляется посредством унифицированного токового сигнала от 4 до 20 мА, частотного сигнала до 2000 Гц и цифрового по интерфейсу RS485.
Общий вид ППВ представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

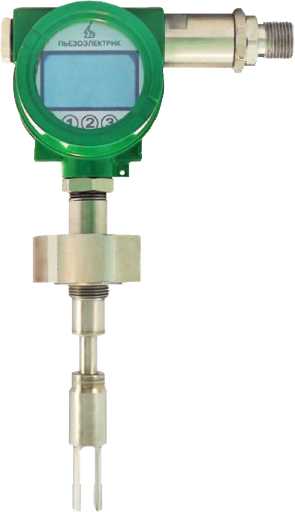

Рисунок 1 - Общий вид ППВ-6,3.У1-Вн модификация «Ф»
Рисунок 2 - Общий вид ППВ-6,3.У1-Вн модификация «К»
Места установки пломб

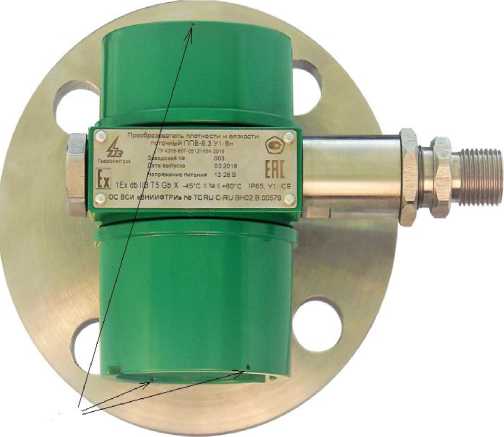

Рисунок 3 - Общий вид ППВ-6,3.У1-Вн (маркировка)
Программное обеспечение
Преобразователь плотности и вязкости функционирует под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, представления измерительной информации и поддерживает выходные аналоговые сигналы от 4 до 20 мА, частотные сигналы до 2000 Гц, цифрового по интерфейсу RS485.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Программа ППВ-6,3.У 1 -Вн | |
|
Идентификационное наименование ПО |
FDV.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.1 |
|
Цифровой идентификатор ПО |
08B4C8FA6DB70CD7454EFEDC5801526D |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Примечание - Контрольная сумма указана для версии ПО 1.0.0.1 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений плотности в диапазоне рабочих температур, кг/м3 |
- * ±0,3 |
|
Диапазон измерений динамической вязкости, мПа •с |
от 1,5 до 200,0 |
|
Пределы допускаемой абсолютной погрешности измерений динамической вязкости в диапазоне рабочих температур, мПа^с: - в диапазоне измерений от 1,5 до 100 включ. - в диапазоне измерений св. 100 до 200 включ. |
±1,0 ±2,0 |
|
* Обеспечивается для нефтепродуктов и нефтей 0 и 1 типов по ГОСТ Р 51858-2002. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12,0 до 28,0 |
|
Потребляемая мощность, В\Л, не более |
1,2 |
|
Габаритные размеры, мм, не более: - исполнение «Ф»: высотахдиаметр фланца, - исполнение «К»: высотахдлинахширина |
305х175 280х165х120 |
|
Масса, кг, не более |
5,6 |
|
Выходные сигналы: - аналоговый, мА - частотный, Гц - цифровой |
от 4 до 20 от 200 до 2000 RS-485 |
|
Условия эксплуатации: | |
|
Измеряемая среда |
нефть и нефтепродукты |
|
Диапазон температуры измеряемой среды, °С |
от -10 до +40 |
|
Максимальное давление измеряемой среды, МПа |
6,3 |
|
Диапазон температуры окружающей среды, °С |
от -45 до +60 |
|
Относительная влажность воздуха (без конденсации), %, не более |
95 |
|
Средняя наработка на метрологический отказ, ч |
40 000 |
|
Средний срок службы, лет |
10 |
|
Маркировка взрывозащиты |
1Ex db IIB T5 Gb X |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и на закрепляемую на корпусе блока электроники табличку с маркировкой.
Комплектность
Таблица 4 - Комплектность преобразователя плотности и вязкости
|
Наименование |
Обозначение |
Количество |
|
Преобразователь плотности и вязкости поточный |
ППВ-6,3.У1-Вн |
1 шт. |
|
Руководство по эксплуатации «Преобразователь плотности и вязкости поточный ИИВ-6,3.У1-Вн» |
РЭ 4215-807-24172160-2018 |
1 экз. |
|
Паспорт «Преобразователь плотности и вязкости поточный ППВ-6,3.У1-Вн» |
ПС 4215-806-21472160-2016 |
1 экз. |
|
Методика поверки |
МП 2302-0111-2018 |
1 экз. |
Поверка
осуществляется по документам МП 2302-0111-2018 «ГСИ. Преобразователь плотности и вязкости поточный ИИВ-6,3.У1-Вн. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 августа 2018 г., и МИ 2816-2012 «Преобразователи плотности поточные. Методика поверки на месте эксплуатации».
Основные средства поверки:
По МП 2302-0111-2018:
- анализатор плотности жидкостей серии DMA, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39787-08 с пределами абсолютной погрешности измерений плотности ±0,1 кг/м3;
- вискозиметры стеклянные капиллярные типа ВПЖ-1 по ГОСТ 8.025-96, диапазон измерений вязкости от 0 до 100000 мПа^с, относительная погрешность измерения вязкости не более 0,5% (или вискозиметр Штабингера SVM 3000, диапазон измерений динамической вязкости от 0,2 до 20000 мПа^с, погрешность ±0,5 %, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45144-10).
По МИ 2816-2012:
- установка пикнометрическая «H&D Fitzderald Ltd», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37320-08, диапазон измерений плотности от 700 до 2000 кг/м3, с погрешностью ±0,1 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
ТУ 4215-807-24172160-2018 Поточный преобразователь плотности и вязкости ППВ-6,3.У1-Вн. Технические условия
