Преобразователь расхода турбинный геликоидный ТПР-400-1,6
| Номер в ГРСИ РФ: | 75031-19 |
|---|---|
| Производитель / заявитель: | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга", г.Великие Луки |
Преобразователь расхода турбинный геликоидный ТПР-400-1,6 (далее - ТИР) предназначен для измерений объемного расхода и объема измеряемой среды, протекающей через ТПР.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75031-19 |
| Наименование | Преобразователь расхода турбинный геликоидный |
| Модель | ТПР-400-1,6 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 01 |
Производитель / Заявитель
Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 75031-19: Описание типа СИ | Скачать | 381.7 КБ | |
| 75031-19: Методика поверки | Скачать | 11.7 MБ |
Описание типа
Назначение
Преобразователь расхода турбинный геликоидный ТИР-400-1,6 (далее - ТИР) предназначен для измерений объемного расхода и объема измеряемой среды, протекающей через ТПР.
Описание
Принцип действия ТПР основан на преобразовании поступательного движения измеряемой среды, протекающей через внутреннюю полость корпуса ТПР, во вращательное движение геликоидного ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов объему измеряемой среды, протекающей через ТПР.
При вращении геликоидного ротора и прохождении его лопастей с установленными на них постоянными магнитами мимо магнитоиндукционного датчика, в его катушке в следствии изменения магнитного потока наводится переменная электродвижущую сила, которая усиливается и преобразуется магнитоиндукционным датчиком в последовательность электрических импульсов. Частота следования импульсов пропорциональна значению объемного расхода, а количество импульсов значению объема измеряемой среды, протекающей через ТПР. В дальнейшем сигнал от магнитоиндукционного датчика по каналу связи может передаваться на внешнее устройство обработки информации, где преобразуется в значения объемного расхода и объема измеряемой среды.
ТПР состоит из корпуса с фланцами, геликоидного ротора, картриджа, стопорного кольца, магнитоиндукционного датчика, струевыпрямительной секции.
Общий вид ТПР показан на рисунке 1.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ТПР предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя (две диаметрально противоположно установленные шпильки на фланцевых соединениях, крышка магнитоиндукционного датчика). Места установки пломб указаны на рисунке 2.

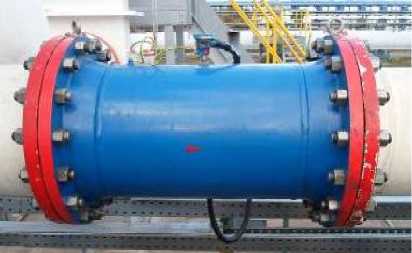

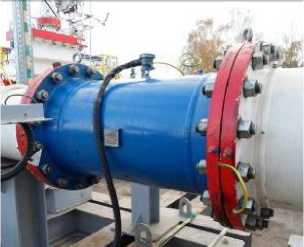

Рисунок 1 - Общий вид ТПР

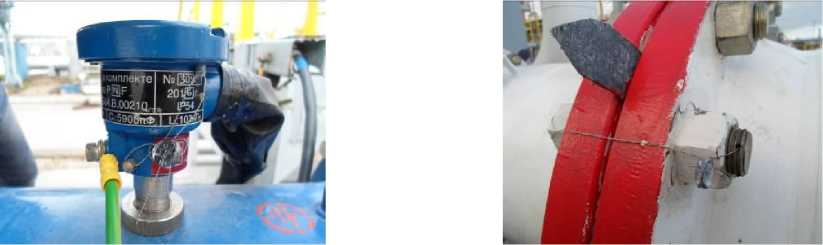

Рисунок 2 - Места установки пломб на ТПР
Программное обеспечение
отсутствует.
Технические характеристики
Основные метрологические и технические характеристики ТПР и параметры измеряемой среды приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, м3/ч |
от 400 до 4000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема, % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное избыточное давление, МПа |
1,6 |
|
Параметры измеряемой среды: - измеряемая среда - температура, °С - кинематическая вязкость в рабочих условиях, мм2/с (сСт) - плотность при температуре 15 ° С и избыточном давлении, равном нулю, кг/м3 |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия», нефтепродукты от 0 до +40 от 5 до 100 от 611,2 до 1163,8 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - допустимое отклонение кинематической вязкости от значений, при которых проводилась поверка ТПР, мм2/с (сСт) |
от -60 до +60 ±5 |
|
Параметры электрического питания: - напряжение постоянного тока (магнитоиндукционного датчика), В |
26,4 |
|
Потребляемая мощность (магнитоиндукционного датчика), кВт |
0,07 |
|
Выходной сигнал |
импульсный |
|
Условный диаметр, мм |
400 |
|
Монтажная длина, мм, не более |
815 |
|
Масса, кг, не более |
287 |
|
Маркировка взрывозащиты |
II Gb c IIB T4 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится в правом нижнем углу титульного листа руководства по эксплуатации ТПР типографским способом.
Комплектность
Комплектность ТПР приведена в таблице 3.
Таблица 3 - Комплектность ТПР
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расхода турбинный геликоидный ТПР-400-1,6, заводской № 01 |
- |
1 шт. |
|
Струевыпрямительная секция |
- |
1 шт. |
|
Паспорт |
БН.93-2015 ПС |
1 экз. |
|
Руководство по эксплуатации |
БН.94-2015 РЭ |
1 экз. |
|
Комплект запасных частей |
- |
(по запросу) |
|
ГСИ. Преобразователь расхода турбинный геликоидный ТПР-400-1,6. Методика поверки |
МП 0500-14-2016 |
1 экз. |
Поверка
осуществляется по документу МП 0500-14-2016 «ГСИ. Преобразователь расхода турбинный геликоидный ТПР-400-1,6. Методика поверки», утвержденному ФГУП «ВНИИР» 07.11.2016 г.
Основное средство поверки:
- рабочий эталон 1-го разряда (трубопоршневая поверочная установка) в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Минпромторга РФ от 07.02.2018 № 256, с диапазоном расхода, обеспечивающим поверку ТПР в его рабочем диапазоне измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого ТПР с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПР и на пломбы, установленные на шпильках фланцевых соединений и крышке магнитоиндукционного датчика в виде оттиска клейма поверителя.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
