Тепловизоры инфракрасные стационарные InfraTec мод. VarioCAM HD head, VarioCAM HDx head
| Номер в ГРСИ РФ: | 75042-19 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | Фирма "InfraTec GmbH Infrarotsensorik und Messtechnik", Германия |
Тепловизоры инфракрасные стационарные InfraTec моделей VarioCAM HD head, VarioCAM HDx head (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75042-19 |
| Наименование | Тепловизоры инфракрасные стационарные |
| Модель | InfraTec мод. VarioCAM HD head, VarioCAM HDx head |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 24.05.2024 |
Производитель / Заявитель
Фирма "InfraTec GmbH Infrarotsensorik und Messtechnik", Германия; Завод-изготовитель: Фирма "JENOPTIK Optical Systems GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 30 |
| Найдено поверителей | 8 |
| Успешных поверок (СИ пригодно) | 30 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 75042-19: Описание типа СИ | Скачать | 396.2 КБ | |
| 75042-19: Методика поверки | Скачать | 5.6 MБ |
Описание типа
Назначение
Тепловизоры инфракрасные стационарные InfraTec моделей VarioCAM HD head, VarioCAM HDx head (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на мониторе персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA) c разрешением 1024*768 или 640*480. Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются стационарными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры конструктивно выполнены в прямоугольном корпусе из алюминия.
Тепловизоры инфракрасные InfraTec моделей VarioCAM HD head, VarioCAM HDx head изготавливаются в следующих исполнениях: 620, 680, 720, 780, 820, 880, 920, 980 (модель VarioCAM HD head), 615, 675 (модель VarioCAM HDx head).
Все исполнения тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также частотой захвата изображений.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть передана посредством использования таких интерфейсов как USB 2.0, RS232, GigE-Vision или при помощи беспроводной передачи данных (WLAN, Bluetooth) на персональный компьютер.
Фотографии общего вида тепловизоров инфракрасных InfraTec моделей VarioCAM HD head, VarioCAM HDx head приведены на рисунке 1.

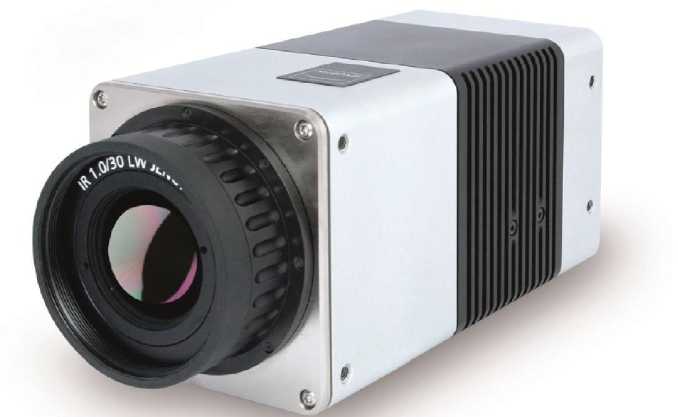

Рисунок 1 - Общий вид тепловизоров инфракрасных InfraTec моделей VarioCAM HD head, VarioCAM HDx head
Пломбирование тепловизоров не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IRBIS® |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.1 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение семейства IRBIS® 3 устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управлением тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры. ПО семейства IRBIS® 3 состоит из нескольких программ, различающихся по функциональности и назначению: IRBIS Plus (базовое), IRBIS Professional (расширенное), IRBIS Report (для создания отчетов), IRBIS Mosaic (позволяет сшивать термограммы в панораму), IRBIS Process (для управления технологическими процессами), IRBIS Induscan (расширенное технологическое ПО для мониторинга, анализа и управления технологическими процессами).
Технические характеристики
Метрологические и технические характеристики тепловизоров инфракрасных стационарных InfraTec модели VarioCAM HD head в зависимости от исполнения приведены в таблицах 2 и 3.
Таблица 2
|
Наименование характеристики |
Значение характеристики (в зависимости от исполнения тепловизора) | |||
|
620 |
680 |
720 |
780 | |
|
Диапазон измерений температуры, °С |
от -40 до +500 (до +2000)* |
от -40 до +1200 (до +2000)* |
от -40 до +500(до +2000)* |
от -40 до +1200 (до +2000)* |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С (в зависимости от диапазона): - в диапазоне от -40 до 0 °С не включ. - в диапазоне от 0 до +100 °С включ. |
±2,0 ±1,0 | |||
|
Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % |
±2,0 | |||
|
Разрешающая способность при измерении температуры, °С |
0,1 | |||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,03 | |||
|
Спектральный диапазон, мкм |
от 8 до 14 | |||
|
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный ИК-объектив _ ____ ____ - * * * _** - супер-широкоугольный объектив ____ - * * * ** - широкоугольный объектив - телеобъектив ** - супер-телеобъектив |
29,9°х22,6° 93,7°х77,3° 56,1°х43,6° 15,2°х11,4° 7,6°х5,7° | |||
|
Минимальное фокусное расстояние (в зависимости от используемого объектива), м: - стандартный ИК-объектив _ ____ ____ - * * * _** - супер-широкоугольный объектив ____ - * * * _** - широкоугольный объектив - телеобъектив ** - супертелеобъектив |
0,3 0,2 0,2 2,0 4,0 | |||
|
Пространственное разрешение (в зависимости от используемого объектива), мрад: - стандартный ИК-объектив _ ____ ____ - * * * _** - супер-широкоугольный объектив ____ - * * * _** - широкоугольный объектив - телеобъектив ** - супертелеобъектив |
0,83 3,3 1,7 0,42 0,21 | |||
|
Наименование характеристики |
Значение характеристики (в зависимости от исполнения тепловизора) | |||
|
620 |
680 |
720 |
780 | |
|
Количество пикселей матрицы детектора, пикселихпиксели |
640x480 | |||
|
Масса (со стандартным ИК-объективом), кг, не более |
1,15 | |||
|
Запись изображений или частота обновлений, Гц |
9, 50 или 60 | |||
|
Г абаритные размеры, мм (высота х ширина х длина) |
190x90x94 | |||
|
Напряжение питания, В |
48 (питание от сети Ethernet) 15 (внешний адаптер постоянного тока) | |||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -25 до +50 от 10 до 95 (без конденсации) | |||
|
Средняя наработка до отказа, ч, не менее |
14000 | |||
|
Средний срок службы, лет, не менее |
5 | |||
|
Примечания: (*) - опционально ( ) - по дополнительному заказу Допускается применять тепловизоры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | ||||
Таблица 3
|
Наименование характеристики |
Значение характеристики (в зависимости от исполнения тепловизора) | |||
|
820 |
880 |
920 |
980 | |
|
Диапазон измерений температуры, °С |
от -40 до +500(до +2000)* |
от -40 до +1200 (до +2000)* |
от -40 до +500 (до +2000)* |
от -40 до +1200 (до +2000)* |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С (в зависимости от диапазона): - в диапазоне от -40 до 0 °С не включ. - в диапазоне от 0 до +100 °С включ. |
±2,0 ±1,0 | |||
|
Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % |
±2,0 | |||
|
Разрешающая способность при измерении температуры, °С |
0,1 | |||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,03 | |||
|
Спектральный диапазон, мкм |
от 8 до 14 | |||
|
Наименование характеристики |
Значение характеристики (в зависимости от исполнения тепловизора) | |||
|
820 |
880 |
920 |
980 | |
|
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный ИК-объектив _ ____ ____ - * * * _** - супер-широкоугольный объектив ____ - * * * _** - широкоугольный объектив - телеобъектив ** - супер-телеобъектив |
32,4°х24,6° 98,5°х82,1° 60,3°х47,0° 16,5°х12,4° 8,3°х6,2° | |||
|
Минимальное фокусное расстояние (в зависимости от используемого объектива), м: - стандартный ИК-объектив _ ____ ____ - * * * _** - супер-широкоугольный объектив ____ - * * * _** - широкоугольный объектив - телеобъектив ** - супертелеобъектив |
0,3 0,2 0,2 2,0 4,0 | |||
|
Пространственное разрешение (в зависимости от используемого объектива), мрад: - стандартный ИК-объектив _ ____ ____ - * * * _** - супер-широкоугольный объектив ____ - * * * _** - широкоугольный объектив - телеобъектив ** - супер-телеобъектив |
0,57 2,3 1,1 0,28 0,14 | |||
|
Количество пикселей матрицы детектора, пикселихпиксели |
1024x768 | |||
|
Масса (со стандартным ИК-объективом), кг, не более |
1,15 | |||
|
Запись изображений или частота обновлений, Гц |
9 или 30 | |||
|
Г абаритные размеры, мм (высота х ширина х длина) |
190x90x94 | |||
|
Напряжение питания, В |
48 (питание от сети Ethernet) 15 (внешний адаптер постоянного тока) | |||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -25 до +50 от 10 до 95 (без конденсации) | |||
|
Средняя наработка до отказа, ч, не менее |
14000 | |||
|
Средний срок службы, лет, не менее |
5 | |||
|
Примечания: (*) - опционально ( ) - по дополнительному заказу Допускается применять тепловизоры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | ||||
Метрологические и технические характеристики тепловизоров инфракрасных InfraTec стационарных модели VarioCAM HDx head приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение характеристики (в зависимости от исполнения тепловизора) | |
|
615 |
675 | |
|
Диапазон измерений температуры, °С |
от -40 до +600 (до +1200)* | |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С |
±2,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % |
±2,0 | |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,04 | |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный ИК-объектив _ ____ ____ - * * * _** - супер-широкоугольный объектив ____ - * * * _** - широкоугольный объектив - телеобъектив ** - супертелеобъектив |
29,9°х22,6° 93,7°х77,3° 56,1°х43,6° 15,2°х11,4° 7,6°х5,7° | |
|
Минимальное фокусное расстояние (в зависимости от используемого объектива), м: - стандартный ИК-объектив _ ____ ____ - * * * _** - супер-широкоугольный объектив ____ - * * * _** - широкоугольный объектив - телеобъектив ** - супертелеобъектив |
0,3 0,2 0,2 2,0 4,0 | |
|
Пространственное разрешение (в зависимости от используемого объектива), мрад: - стандартный ИК-объектив _ ____ ____ - * * * _** - супер-широкоугольный объектив ____ - * * * _** - широкоугольный объектив - телеобъектив ** - супер-телеобъектив |
0,83 3,3 1,7 0,42 0,21 | |
|
Количество пикселей матрицы детектора, пикселихпиксели |
640x480 | |
|
Масса (со стандартным ИК-объективом), кг, не более |
1,15 | |
|
Запись изображений или частота обновлений, Гц |
9 или 30 | |
|
Г абаритные размеры, мм (высота х ширина х длина) |
190x90x94 | |
|
Напряжение питания, В |
48 (питание от сети Ethernet) 15 (внешний адаптер постоянного тока) | |
|
Наименование характеристики |
Значение характеристики (в зависимости от исполнения тепловизора) |
|
615 675 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -25 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
14000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечания: (*) - опционально ( ) - по дополнительному заказу Допускается применять тепловизоры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Количество |
|
Тепловизор (модель и исполнение в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
|
Руководство по эксплуатации (на английском языке) |
1 экз. |
|
Методика поверки МП 207-045-2018 |
1 экз. |
|
ПО IRBIS Plus (на компакт-диске) |
1 шт. |
|
Переносной кейс для транспортировки |
1 шт. |
По дополнительному заказу могут поставляться: объективы (широкоугольный, суперширокоугольный, телеобъектив, объектив для ИК-микроскопии), блок питания (15 В) с 14-контактным разъемом LEMO, блок питания PoE, макро-насадки (0,2х, 0,5х), защитный кожух для объективов, лазерный защитный фильтр, коммутационный бокс с соединительным кабелем и 14-контактным разъемом LEMO, триггерный кабель, Ethernet-кабель с 8-контактным разъемом LEMO, штатив для тепловизора, ПО семейства IRBIS® 3 (Professional, Report, Mosaic, Process, Induscan).
Поверка
осуществляется по документу МП 207-045-2018 «Тепловизоры инфракрасные стационарные InfraTec моделей VarioCAM HD head, VarioCAM HDx head. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.11.2018 г.
Основные средства поверки:
Рабочие эталоны 1-го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 40 до плюс 2000 °С;
Рабочие эталоны 1-го разряда по ГОСТ 8.558-2009 - пирометры с диапазоном измерений температуры от минус 40 до плюс 2000 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
