Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-5000

Назначение

Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-5000 (далее -резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуаров - вертикальные стальные цилиндрические.

Принцип действия резервуаров вертикальных стальных цилиндрических РВС-3000, РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары вертикальные стальные цилиндрические РВС-3000, РВС-5000 представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеют стационарную крышу, лестницу для доступа на крышу. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оборудованы замерными люками для выполнения измерений базовой высоты резервуара, определение уровня нефти и отбор проб. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний.

Резервуары вертикальные стальные цилиндрические РВС-3000 № 11, РВС-5000 № 5 распложены по адресу: Ульяновская область, г. Ульяновск, проезд Нефтяников, д. 3.

Установка резервуаров - наземная

Общий вид резервуаров приведен на рисунках 1-2.

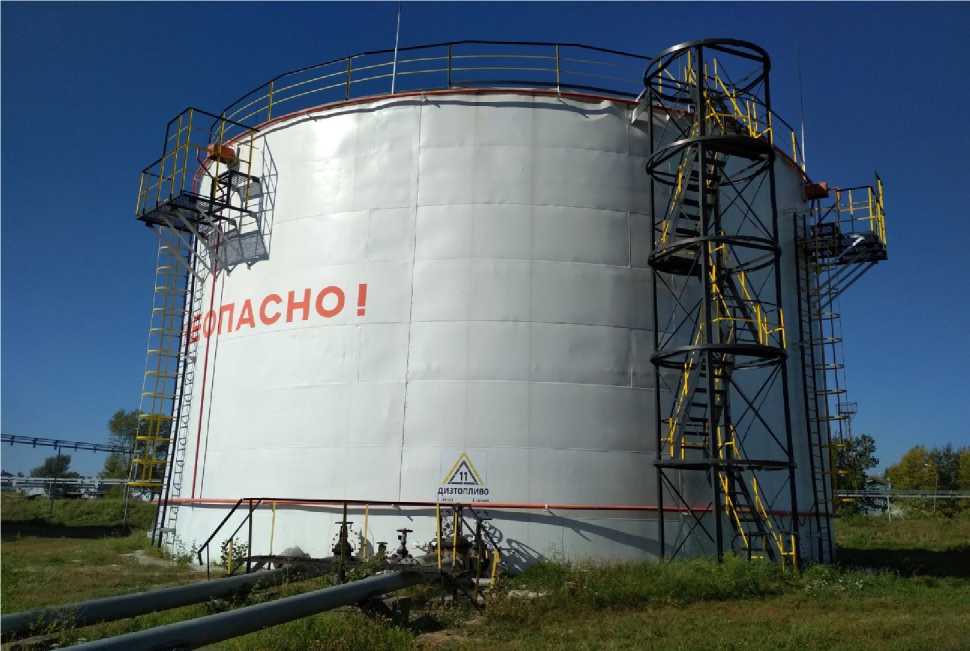

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-3000 № 11

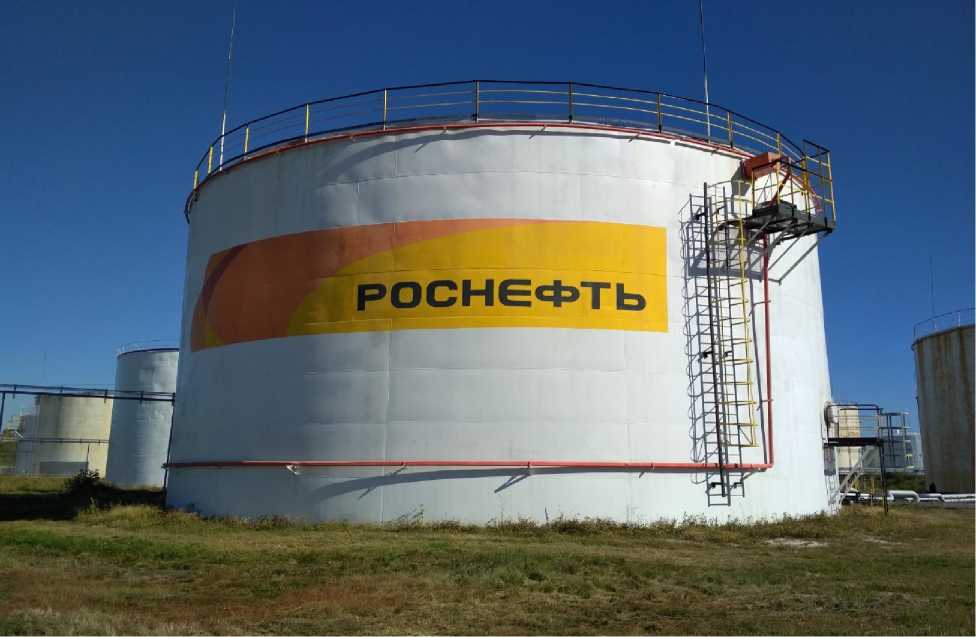

Рисунок 2- Общий вид резервуара вертикального стального цилиндрического РВС-5000 № 5

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-3000, РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики резервуаров

Таблица 2 - Основные технические характеристики резервуаров

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность резервуара

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2-го класса Р20У2Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55464-13), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;

- рулетка измерительная металлическая 2-го класса Р20У2К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55464-13), метрологические характеристики: диапазон измерений от 0 до 30 м, класс точности 2;

- линейка металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 142-49), метрологические характеристики: диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,15 мм;

- толщиномер ультразвуковой УТ-93П (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10479-98), метрологические характеристики: диапазон измерений от 0,5 до 100 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

- нивелир 3Н-2КЛ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14892-95), метрологические характеристики: диапазон измерений от 1,5 м, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более ±2 мм;

- динамометр пружинный ДПУ-0,01-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1808-63), метрологические характеристики: диапазон измерений от 10 до 100 Н, пределы допускаемой относительной погрешности ±2 %;

- рейка нивелирная (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22001-01), метрологические характеристики: диапазон измерений от 0 до 3 м, пределы допускаемой абсолютной погрешности ±1 мм.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

МИ 3252-2009 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06689.

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
