Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода СУРП-М
| Номер в ГРСИ РФ: | 75121-19 |
|---|---|
| Производитель / заявитель: | ФКП "НИЦ РКП", г.Пересвет |
Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода СУРП-М (далее - каналы измерительные) предназначены для измерений относительного сопротивления, электрического сопротивления постоянному току, напряжения и силы постоянного тока, а также для сбора, преобразования, измерения, регистрации, обработки и визуального отображения информации от измерительных преобразователей в испытательной станции ИС-01/КСИ-101 ФКП «НИЦ РКП».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75121-19 |
| Наименование | Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода |
| Модель | СУРП-М |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 132/2018 |
Производитель / Заявитель
ФКП "НИЦ ракетно-космической промышленности" (РКП), г.Пересвет
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75121-19: Описание типа СИ | Скачать | 703.6 КБ | |
| 75121-19: Методика поверки | Скачать | 5.5 MБ |
Описание типа
Назначение
Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода СУРП-М (далее - каналы измерительные) предназначены для измерений относительного сопротивления, электрического сопротивления постоянному току, напряжения и силы постоянного тока, а также для сбора, преобразования, измерения, регистрации, обработки и визуального отображения информации от измерительных преобразователей в испытательной станции ИС-01/КСИ-101 ФКП «НИЦ РКП».
Описание
Принцип действия каналов измерений относительного сопротивления основан на последовательном преобразовании выходного относительного сопротивления
потенциометрических датчиков преобразователями типа БИЗ3-06 в напряжение постоянного тока, затем аналого-частотными преобразователями типа АЧП2-11.Ех в частотно-импульсный сигнал. Далее частотно-импульсный сигнал модулем SW-МСКЧ преобразуется в цифровой код для передачи посредством интерфейса Space Wire в контроллер типа СИКОН-М1 для обработки и визуального отображения информации в ПЭВМ.
Принцип действия каналов измерений сопротивления и напряжения постоянного тока основан на последовательном преобразовании сопротивления и напряжения аналогочастотными преобразователями типа АЧП5-02.Ех и АЧП3.М-01 соответственно в частотноимпульсный сигнал. Далее частотно-импульсный сигнал модулем SW-МСКЧ преобразуется в цифровой код для передачи посредством интерфейса Space Wire в контроллер типа СИКОН-М1 для обработки и визуального отображения информации в ПЭВМ.
Принцип действия каналов измерений силы постоянного тока основан на последовательном преобразовании силы тока преобразователями типа БИЗ3-09 в напряжение постоянного тока, затем аналого-частотными преобразователями типа АЧП2-11.Ех в частотноимпульсный сигнал. Далее частотно-импульсный сигнал модулем SW-МСКЧ преобразуется в цифровой код для передачи посредством интерфейса Space Wire в контроллер типа СИКОН-М1 для обработки и визуального отображения информации в ПЭВМ.
Конструктивно каналы измерительные смонтированы в стойке СУРП-М, где расположены преобразователи типа АЧП2-11.Ех, АЧП5-02.Ех, АЧП3.М-01, БИЗ3-06, БИЗ3-09, модуль связи с контроллером SW-МСКЧ и контроллер управления и регистрации типа СИКОН-М1, с выхода которого по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
В ПЭВМ (IBM/PC) с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.
Общий вид шкафа (стойки) каналов измерительных с указанием места нанесения знака поверки приведен на рисунке 1.
Защита от несанкционированного доступа к каналам измерительным предусмотрена в виде специальных замков на дверях и боковых стенках стойки каналов измерительных, запираемых ключом. Внешний вид замков дверей и боковых стенок стойки каналов измерительных приведен на рисунке 2.
Место нанесения знака поверки

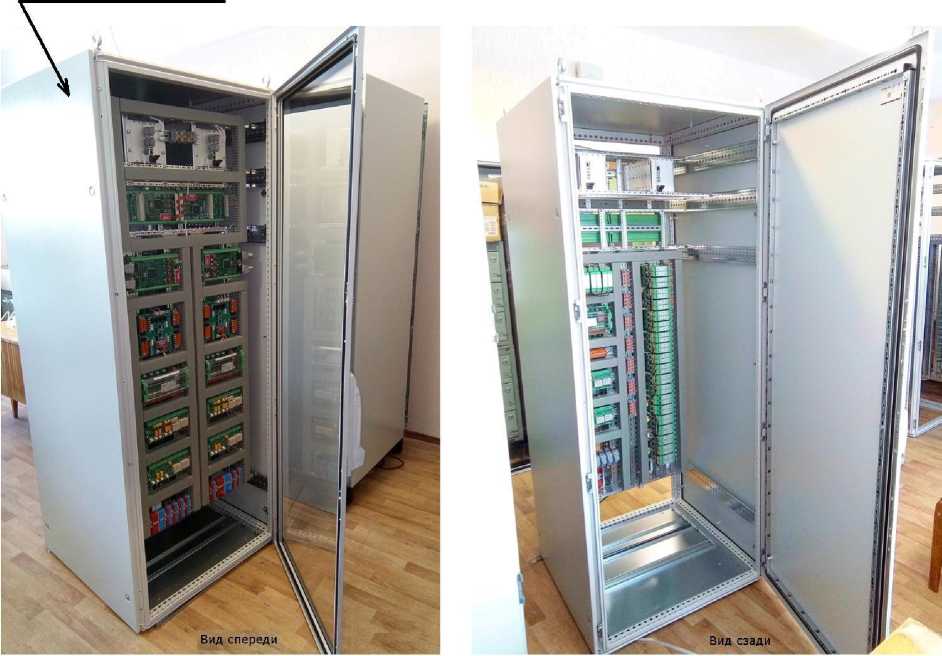

Рисунок 1 - Общий вид стойки СУРП-М и место нанесения знака поверки
Рисунок 2 - Внешний вид замков дверей и боковых стенок стойки СУРП-М
Программное обеспечение
Уровень защиты программного обеспечения (ПО) средний в соответствии с Р 50.2.077-2014.
Программно-математический комплекс системы управления рулевым приводом СУРП-М предназначен для реализации всех функций системы и состоит из следующих компонентов: программа подготовки исходных данных; программа пульта оператора СУРП-М; программа экспресс-обработки результатов регистрации; динамически загружаемая библиотека функций для преобразования информации измерительных каналов СУРП-М «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора СУРП-М предназначена для визуального представления информации, полученной от датчиков и исполнительных элементов СУРП-М в режиме реального времени, необходимой оператору.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов СУРП-М.
К метрологически значимой части ПО относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части.
Метрологические характеристики СУРП-М нормированы с учетом метрологически значимой части ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БСЖК.10.1.70132-01 |
|
Номер версии (идентификационный номер ПО) |
Версия 1 |
|
Цифровой идентификатор ПО |
9DB1FB68 |
|
Алгоритм вычисления контрольной суммы программного кода |
CRC32(IEEE 1059-1993) |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Измеряемая величина |
Состав ИК |
Диапазон измерений |
Количество ИК |
Пределы допускаемой погрешности, % |
|
Относительное сопротивление |
БИЗ3-06, АЧП2-11.Ex, SW-МСКЧ, СИКОН-М1 |
от 5 до 100 % |
4 |
±0,3 (абсолютная погрешность) |
|
Электрическое сопротивление постоянному току |
АЧП5-02.Ех, SW-МСКЧ, СИКОН-М1 |
от 1 до100 Ом |
4 |
±0,3 от ВП (ВП -верхний предел диапазона измерений) |
|
Напряжение постоянного тока |
АЧП3.М-01, SW-МСКЧ, СИКОН-М1 |
от 0 до 35 В |
6 |
±0,3 от ВП |
|
Сила постоянного тока |
БИЗ 3-09, АЧП2-11.Ех, SW-МСКЧ, СИКОН-М1 |
от 4 до 20 мА |
4 |
±0,3 от ДИ (ДИ - диапазон измерений) |
|
Примечание: Относительное сопротивление - отношение выходного сопротивления потенциометрического датчика к его полному сопротивлению, выраженное в процентах | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети переменного тока, В |
от 207 до 253 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +20 °С, % - атмосферное давление, кПа |
от +5 до +40 до 80 от 84 до 106 |
|
Ресурс работы в течение 10 лет, ч, не менее |
12500 |
|
Габаритные размеры стойки СУРП-М (ширинахвысотахглубина), мм, не более |
800х2100х800 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации БСЖК.10.1.70132.00.00 РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода СУРП-М |
_ |
1 экз. |
|
Программно-математический комплекс системы управления рулевым приводом СУРП-М |
_ |
1 экз. |
|
Комплект ЗИП |
_ |
1 шт. |
|
Руководство по эксплуатации |
БСЖК.10.1.70132.00.00 РЭ |
1 экз. |
|
Формуляр |
БСЖК.10.1.70132.00.00 ФО |
1 экз. |
|
Методика поверки |
БСЖК.10.1.70132.00.00 МП |
1 экз. |
Поверка
осуществляется по документу БСЖК.10.1.70132.00.00 МП «Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода СУРП. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 декабря 2018 г.
Основные средства поверки:
- магазин сопротивлений Р4831, регистрационный № 6332-77;
- калибратор универсальный Н4-17, регистрационный № 46628-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик каналов с требуемой точностью.
Знак поверки наносится на стойку СУРП-М в виде наклейки и в свидетельство о поверки в виде оттиска клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Системы измерительные. Метрологическое обеспечение. Общие положения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
