Источники питания постоянного тока GPP
| Номер в ГРСИ РФ: | 75131-19 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "Good Will Instrument Co., Ltd.", Тайвань |
Источники питания постоянного тока серии GPP (далее - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75131-19 |
| Действует | по 31.05.2029 |
| Наименование | Источники питания постоянного тока |
| Модель | GPP |
| Приказы |
№2795 от
18.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d359fe93-b6e9-fe1d-d28c-018bdd1b8a21 |
Производитель / Заявитель
Good Will Instrument Co., Ltd., ТАЙВАНЬ (КИТАЙ), No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 236
ТАЙВАНЬ (КИТАЙ)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2943
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2927 (99%) |
| Неуспешных поверок (СИ непригодно) | 16 (1 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
75131-19: Описание типа
2023-75131-19.pdf
Файл устарел
|
Скачать | 263.1 КБ | |
|
75131-19: Методика поверки
2022-mp75131-19.pdf
Файл устарел
|
Скачать | 744.8 КБ | |
|
75131-19: Описание типа
2023-75131-19-1.pdf
|
Скачать | 263.1 КБ | |
|
75131-19: Описание типа
2025-75131-19.pdf
|
Скачать | 323.5 КБ | |
|
75131-19: Методика поверки
2022-mp75131-19-1.pdf
|
Скачать | 744.8 КБ |
Описание типа
Назначение
Источники питания постоянного тока серии GPP (далее - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.
Описание
По принципу действия источники относятся к линейным источникам питания. Выпрямленное напряжение поступает на выходные гнезда и на схемы измерения и автоматического регулирования.
Конструктивно источники выполнены в виде моноблока в металлическом корпусе.
Источники представляют собой программируемые, регулируемые источники напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер.
Источники имеют от 1 до 4 выходных канала, в зависимости от модификации и оснащены цифровыми измерителями напряжения, силы и мощности постоянного тока, которые позволяют контролировать одновременно три параметра. Основные выходные каналы 1 и 2 источников имеют возможность переключения в режим электронной нагрузки с регулируемыми параметрами напряжения, тока и сопротивления. Конструкция источников обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Источники имеют следующие модификации: GPP-71326, GPP-72323 GPP-73323, GPP-74323. Модификации различаются между собой числом каналов и диапазонами установки выходных параметров - напряжения и тока. Выходные терминалы каналов «Output» во всех модификациях могут иметь тип исполнения «под винт» или соединительные гнезда 4мм («мама). Внешний вид различных терминалов представлен на рисунке 3.
На передней панели источников расположены: жидкокристаллический дисплей для отображения параметров напряжения, силы постоянного тока и мощности на выходе в цифровом виде; выходные разъемы положительной и отрицательной полярности; выключатель сетевого питания; цифровые кнопки, вращающийся регулятор и кнопки со стрелками для установки выходных параметров; функциональные кнопки и кнопки включения/ выключения выходов со строенными светодиодными индикаторами; разъемы для подключения удаленной нагрузки (для модификации GPP-71326); разъем для подключения заземления.
На задней панели источников расположены: разъем сети питания переменного тока; переключатели номинального напряжения питания; разъемы интерфейсов управления USB, RS-232; разъем аналогового интерфейса.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов на задней панели.
утверждения типа. На рисунке 2 приведена схема доступа.
На рисунке 1 представлен общий вид источников, место для нанесения знака пломбировки от несанкционированного
|@ су:
32.0000
Vsot 32.000 Iset 3 0000
ЮТППЖ------«•------
Р ' 32.0000
000.00 0.0000.
® ' 05.0000.
000.00. 0.0000*
vset 32.000
DVP Зэ.С
I set 6.0000
HJP 3.00
32.0000
000.00 0.0000
32.0000
000.00 0.0000
GPP-74323
GPP-73323

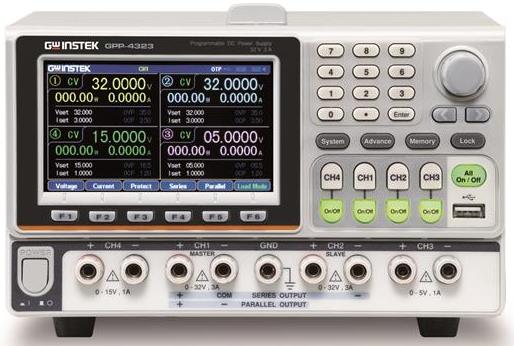

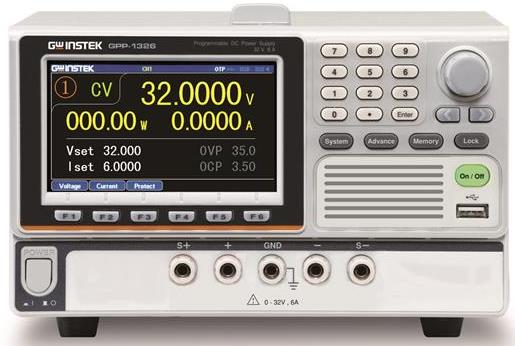

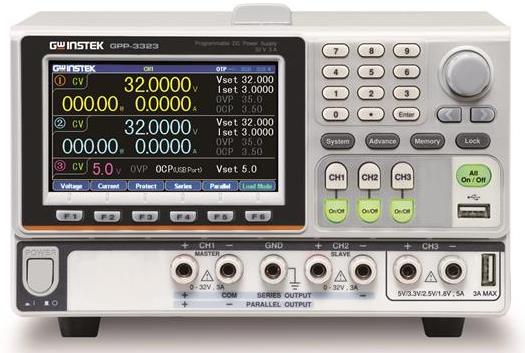

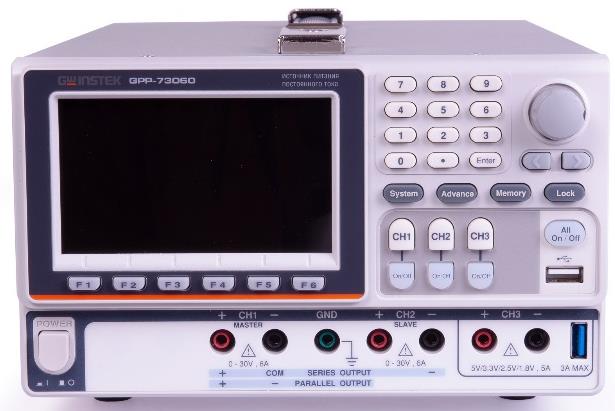

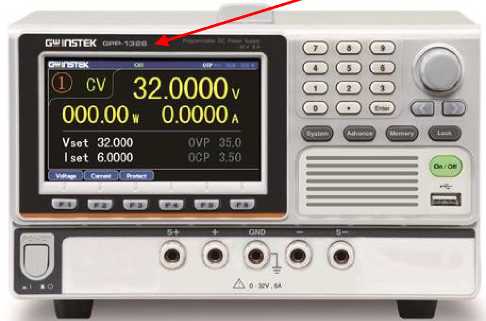

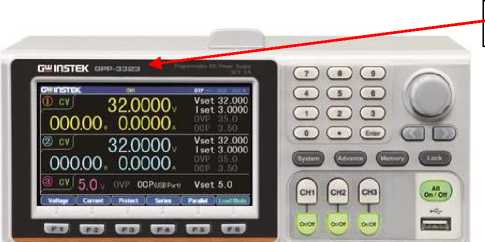

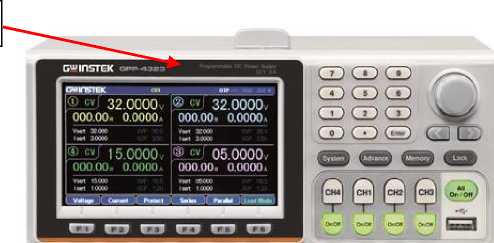

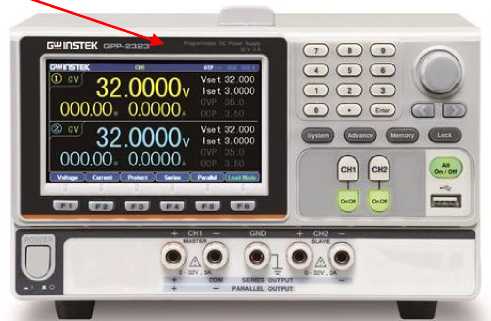

Рисунок 1 - Общий вид источников серии GPP и место нанесения знака утверждения типа (А)
® cv 32.0000
GPP-71326
GPP-72323

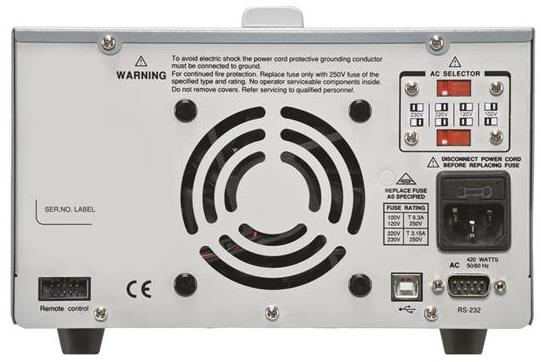

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
(а)
Рисунок 3 - Варианты выходных терминалов исполнения «под винт» (а) или соединительные гнезда 4мм (б)
(б)
Программное обеспечение
источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные программного обеспечения источников питания представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения источников
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики для модификации GPP-74323 в режиме воспроизведения
|
Наименование характеристики |
Значение характеристики | |||
|
1 канал |
2 канал |
3 канал |
4 канал | |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 32 |
от 0 до 32 |
от 0 до 5 |
от 0 до 15 |
|
Диапазон воспроизведения силы тока, А |
от 0 до 3 |
от 0 до 3 |
от 0 до 1 |
от 0 до 1 |
|
Пределы допускаемой абсолютной погрешности установки/измерения напряжения ивых1), В |
±(0,0003/Пвых+0,01) | |||
|
Пределы допускаемой абсолютной погрешности установки/измерения силы тока 1вых2), А |
±(0,003-1вых+0,01) | |||
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики | |||
|
1 канал |
2 канал |
3 канал |
4 канал | |
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более |
±(0,0001-ивых+3) | |||
|
Нестабильность выходного напряжения при изменении силы тока в нагрузке, мВ, не более |
±(0,0001-ивых+3) | |||
|
Уровень пульсаций выходного напряжения, мВ, не более, в диапазоне частот от 5 Гц до 1 МГ ц (среднее квадратическое значение) |
0,35 |
1 | ||
|
Нестабильность силы тока при изменении напряжения питания, мА, не более |
±(0,002-!вых+3) | |||
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА, не более |
±(0,002-!вых+3) | |||
|
1) Здесь и далее ивых - значение напряжения постоянного тока на выходе источника по встроенному индикатору, В; 2) Здесь и далее 1вых - значение силы постоянного тока на выходе источника по встроенному индикатору, А | ||||
Таблица 3 - Метрологические характеристики для модификации GPP-73323 в режиме
воспроизведения
|
Наименование характеристики |
Значение характеристики | ||
|
1 канал |
2 канал |
3 канал | |
|
Диапазон (значения)1) воспроизведения выходного напряжения, В |
от 0 до 32 |
от 0 до 32 |
1,8/ 2,5/ 3,3/ 5 |
|
Диапазон (значение)2) воспроизведения силы тока, А |
от 0 до 3 |
от 0 до 3 |
5 |
|
Пределы допускаемой абсолютной погрешности установки/измерения напряжения ивых, В |
±(0,0003/Гвых+0,01) |
- | |
|
Пределы допускаемой абсолютной погрешности установки/измерения силы тока 1вых, А |
±(0,003-!вых+0,01) |
- | |
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более |
±(0,000Гивых+3) |
±3 | |
|
Нестабильность выходного напряжения при изменении силы тока в нагрузке, мВ, не более |
±(0,000Гивых+3) |
±5 | |
|
Уровень пульсаций выходного напряжения, мВ, не более, в диапазоне частот от 5 Гц до 1 МГ ц (среднее квадратическое значение) |
0,35 |
2 | |
|
Нестабильность силы тока при изменении напряжения питания, мА, не более |
±(0,002-!вых+3) |
- | |
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА, не более |
±(0,002-!вых+3) |
- | |
|
1) Выходное напряжение для канала 3 имеет фиксированное значение; 2) Выходная сила тока для канала 3 имеет фиксированное значение | |||
Таблица 4 - Метрологические характеристики для модификации GPP-72323 в режиме воспроизведения
|
Наименование характеристики |
Значение ха |
рактеристики |
|
1 канал |
2 канал | |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 32 |
от 0 до 32 |
|
Диапазон воспроизведения силы тока, А |
от 0 до 3 |
от 0 до 3 |
|
Пределы допускаемой абсолютной погрешности установки/измерения напряжения ивых, В |
±(0,0003/Лвых+0,01) | |
|
Пределы допускаемой абсолютной погрешности установки/измерения силы тока 1вых, А |
±(0,003-!вых+0,01) | |
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более |
±(0,0001-ивых+3) | |
|
Нестабильность выходного напряжения при изменении силы тока в нагрузке, мВ, не более |
±(0,0001-ивых+3) | |
|
Уровень пульсаций выходного напряжения в диапазоне частот от 5 Гц до 1 МГц (среднеквадратическое значение), мВ, не более |
0,35 | |
|
Нестабильность силы тока при изменении напряжения питания, мА, не более |
±(0,002-!вых+3) | |
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА, не более |
±(0,002-!вых+3) | |
Таблица 5 - Метрологические характеристики для модификации GPP-71326 в режиме воспроизведения
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 32 |
|
Диапазон воспроизведения силы тока, А |
от 0 до 6 |
|
Пределы допускаемой абсолютной погрешности установки/измерения напряжения ивых, В |
±(0,0003/Лвых+0,01) |
|
Пределы допускаемой абсолютной погрешности установки/измерения силы тока 1вых, А |
±(0,003-!вых+0,01) |
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более |
±(0,0001-ивых+3) |
|
Нестабильность выходного напряжения при изменении силы тока в нагрузке, мВ, не более - при установленной силе тока менее 3 А включ. - при установленной силе тока св. 3 А |
±(0,0001-ивых+3) ±(0,0002/Лвых+5) |
|
Уровень пульсаций выходного напряжения, в диапазоне частот от 5 Гц до 1 МГц (среднее квадратическое значение), не более |
0,5 |
|
Нестабильность силы тока при изменении напряжения питания, мА, мВ, не более |
±(0,002-!вых+3) |
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА, не более |
±(0,002-!вых+3) |
Таблица 6 - Метрологические характеристики источников для всех модификаций в режиме электронной нагрузки
|
Наименование характеристики |
Значение характеристики | |||
|
GPP-74323 |
GPP- 73323 |
GPP-72323 |
GPP-71326 | |
|
Количество каналов |
2 |
1 | ||
|
Диапазон установки значения напряжения, В, при работе в режиме стабилизации напряжения постоянного тока |
от 1,5 до 33 | |||
|
Диапазон установки значения силы тока, А, при работе в режиме стабилизации силы постоянного тока |
от 0 до 3,2 |
от 0 до 6,2 | ||
|
Диапазон установки значения сопротивления постоянному току, Ом, при работе в режиме стабилизации сопротивления |
от 1 до 1000 | |||
|
Пределы допускаемой абсолютной погрешности измерения напряжения ивх1), В |
±(0,001-ивх+0,03) | |||
|
Пределы допускаемой абсолютной погрешности измерения силы тока 1вх2), А |
±(0,003-!вх+0,01) | |||
1) ивх - значение напряжения постоянного тока на входе источника по встроенному
индикатору, В;
2) 1вх - значение силы постоянного тока потребления по встроенному индикатору, А
Таблица 7 - Масса, габаритные размеры и условия применения
|
Наименование характеристики |
Значение характеристики |
|
Значения напряжения сети питания, В |
от 90 до 110, от 108 до 132, от 198 до 242, от 207 до 253 |
|
Частота сети питания, Гц |
50/ 60 |
|
Габаритные размеры, мм, не более (ширинахдлинахвысота) |
213х312х145 |
|
Масса, кг, не более |
7,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С 1) - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от 0 до +40 80 от 84 до 106,7 |
|
1) Метрологические характеристики нормируются через 30 минут после прогрева источника при температуре от +18 до +28 °С | |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность источников
|
Наименование |
Обозначение |
Количество |
|
Источник питания |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Техническая документация изготовителя «Good Will Instrument Co., Ltd.», Тайвань
