Теплосчетчики SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10
| Номер в ГРСИ РФ: | 75132-19 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ЗАО "Данфосс", г.Москва |
Теплосчетчики SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10 (далее - теплосчетчики) предназначены для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии либо энергии, затраченной на охлаждение, а также о температуре, расходе теплоносителя в закрытых системах водяного отопления и холодоснаб-жения коммунального хозяйства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75132-19 |
| Наименование | Теплосчетчики |
| Модель | SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 31.05.2024 |
Производитель / Заявитель
ООО "Данфосс", дер.Лешково
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 212 |
| Найдено поверителей | 13 |
| Успешных поверок (СИ пригодно) | 212 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 75132-19: Описание типа СИ | Скачать | 487.3 КБ | |
| 75132-19: Методика поверки | Скачать | 3.3 MБ |
Описание типа
Назначение
Теплосчетчики SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10 (далее - теплосчетчики) предназначены для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии либо энергии, затраченной на охлаждение, а также о температуре, расходе теплоносителя в закрытых системах водяного отопления и холодоснаб-жения коммунального хозяйства.
Описание
Принцип работы теплосчётчика состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах систем тепло- и холодоснабжения и последующем определении тепловой энергии либо энергии, затраченной на охлаждение, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем.
Теплосчетчик - компактный прибор, состоящий из ультразвукового расходомера и теп-ловычислителя, который снабжен термометрами сопротивления Pt1000. Тепловычислитель производит вычисление тепловой энергии либо энергии, затраченной на охлаждение, используя сигналы от расходомера и термометра сопротивления, а также считывание измерительной информации через оптический интерфейс с помощью смартфона или компьютера, дистанционную передачу измерительной и служебной информации через следующие интерфейсы: оптический интерфейс, M-bus, RS 485, импульсный выход, радио модуль 868,95 МГц. Тепловычислитель обеспечивает вывод на дисплей следующей информации:
- накопленные значения тепловой энергии;
- накопленные значения объема теплоносителя;
- мгновенная тепловая мощность;
- мгновенное значение расхода;
- температуру воды на подающем трубопроводе;
- температуру воды в обратном трубопроводе;
- разность температур (АТ);
- полное время наработки;
- объемы воды, измеренные водосчетчиками с импульсным выходом, подключенными к модулю импульсного входа, на установленную учетную дату;
- коды ошибок.
Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.
Теплосчетчики имеют энергонезависимую память, в которой регистрируются помесячный значения тепловой энергии, объема теплоносителя и объем, измеренный подключенными счетчиками воды. Глубина архива - 36 месяцев. На дисплее тепловычислителя отображаются данные за 12 месяцев, данные за 36 месяцев можно получить через оптический порт и ПО SonoApp, установленное на смартфон. Также в памяти содержится журнал событий и ошибок на 100 циклически обновляемых записей.
Теплосчетчики выпускаются в исполнении SonoSelect 10 с литиевой батареей на 16+1 лет, длинной кабеля от тепловычислителя до расходомера - 1,5 м и встроенной системой диагностики, а также SonoSafe 10, Ridan SonoSafe 10 с литиевой батареей на 10+1 лет, длинной кабеля от тепловычислителя до расходомера - 0,5 м.

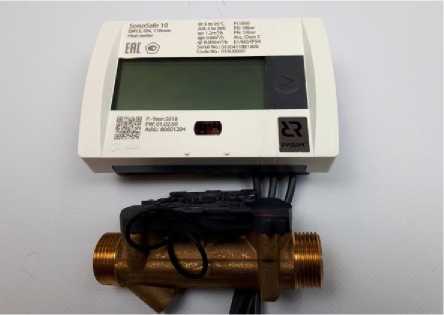

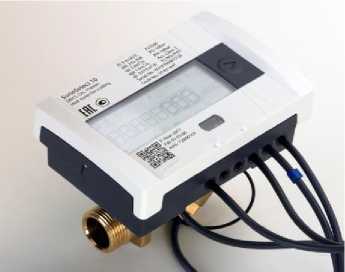

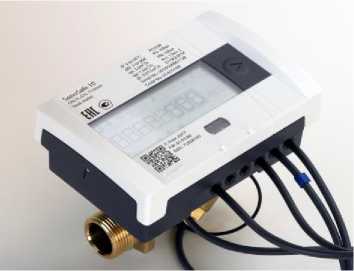

Общий вид средства измерений представлен на рисунках 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Теплосчетчик SonoSelect 10
Теплосчетчик SonoSafe 10
Теплосчетчик Ridan SonoSafe 10
Рисунок 1 - Общий вид

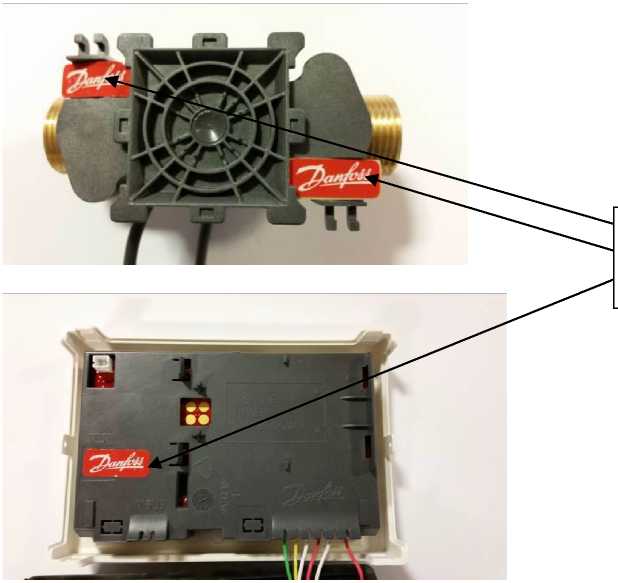

Место нанесения пломбы изготовителя
|

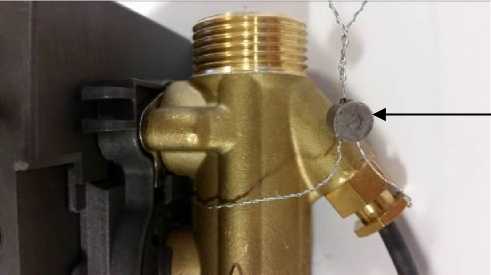

Место |
для нанесения |
|
пломбы |
эксплуатирующей |
|
либо |
теплоснабжающей |
|
организации на термометр | |
|
сопротивления | |
|

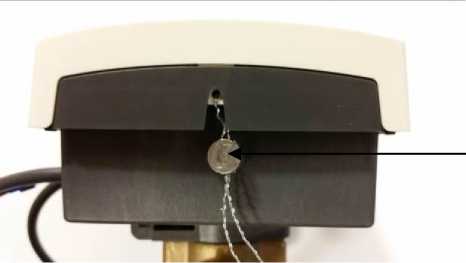

Место |
для нанесения |
|
пломбы |
эксплуатирующей |
|
либо |
теплоснабжающей |
|
организации на тепловычис-литель | |
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) является встроенным, разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
ПО теплосчетчика выполняет функции контроля за измерением температуры и объема теплоносителя, вычислением расхода теплоносителя и количества теплоты, архивированием и передачей измеренных и вычисленных параметров. Также ПО выполняет функции контроля и обновления дисплея, мониторинга питания теплосчетчика, таймера, регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы.
Конструкция теплосчетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
014C2624 |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.06.00 |
Технические характеристики
Таблица 2 Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Диапазон измерения температур теплоносителя, °С |
от +5 до +95 |
|
Значение разности температур в подающем и обратном трубопроводах, AT, °C |
от +3 до +90 |
|
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя E, % |
±(3 + 4Atmin/At + 0,02qp/q) |
|
Пределы допускаемой относительной погрешности при измерении объема теплоносителя Ef, % |
± (2,0 + 0,02 qp/q) но не более ± 5% |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности вычислителя Ec, % |
±(0,5+Atmin/At) |
|
Пределы допускаемой относительной погрешности датчиков температуры Et, % |
±(0,5+3Atmin/At) |
|
Максимально рабочее давление Ру, МПа |
1,6 |
|
Примечание: Atmin - минимальное значение разности температур, °С At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С qp - номинальный расход, м3/ч q - измеренное значение объемного расхода теплоносителя, м3/ч | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Т еплоноситель |
Вода по СНиП-41-02-2003 |
|
Диапазон температур транспортирования и хранения, °C |
от -25 до +60 |
|
Условия эксплуатации по ГОСТ Р ЕН 1434-1-2011: - температура окружающей среды, °С - относительная влажность воздуха при +25 °C, не более, % - атмосферное давление, кПа |
класс исполнения А от +5 до +55 93 от 90 до 110 |
|
Напряжение питания, В |
3,6 (литиевая батарея) |
|
Среднее время работы батарейки |
SonoSelect 10 - 16+1 лет SonoSafe 10, Ridan SonoSafe 10 -10+1 лет |
|
Вид монтажа |
Г оризонтальный, вертикальный, перевернутый |
|
Дисплей |
LCD, 8 разрядов |
|
Класс защиты |
IP 65 |
|
Класс точности по ГОСТ Р ЕН 1434-1-2011 |
2 |
|
Класс по ГОСТ Р 51649-2014 |
2 |
|
Наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
Таблица 4 - Значения расходов
|
Номинальный диаметр, мм |
15 |
20 |
25 |
32 | |||
|
Максимальный расход, qs, м3/ч |
1,2 |
3 |
3 |
5 |
7 |
12 |
12 |
|
Номинальный расход, qp, м3/ч |
0,6 |
1,5 |
1,5 |
2,5 |
3,5 |
6 |
6 |
|
Минимальный расход, qi, м3/ч |
0,006*/ 0,01 |
0,015 |
0,015 |
0,025 |
0,035 |
0,06 |
0,06 |
|
Потери давления при qp, Др, кПа |
5,0 |
17,0 |
15,0 |
17,0 |
13,0 |
22,0 |
22,0 |
|
Порог чувствительности, м3/ч |
0,0012 |
0,003 |
0,003 |
0,005 |
0,007 |
0,012 |
0,012 |
|
Присоединительные размеры, дюймы, (мм) |
3/4” (110) |
1” (130) |
1 %” (260) 1 %” (160) |
1 1/2” (260) | |||
|
Г абаритные размеры, мм, не более - высота - ширина - длина |
108 89 133 |
115,5 89 133 |
121 89 260 |
121 89 260 |
|
Масса, кг, не более |
0,70 |
0,8 |
1,1 1,5 |
1,6 |
|
* - при измерении объема воды | ||||
Знак утверждения типа
наносится на лицевую панель теплосчётчика методом лазерной печати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
1. Теплосчетчик SonoSelect 10/ SonoSafe 10/ Ridan SonoSafe 10 |
- |
1 шт. в соответствии с заказом |
|
2. Адаптер для монтажа датчика температуры в шаровом кране |
- |
1 шт. |
|
3. Паспорт |
- |
1 экз. |
|
4. Методика поверки |
МП 208-092-2018 |
1 экз. на партию (по заказу) |
|
5. Руководство по эксплуатации |
- |
1 экз. |
Поверка
осуществляется по документу МП 208-092-2018 "ГСИ. Теплосчётчики SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10. Методика поверки", утверждённому ФГУП "ВНИИМС" 24.12.2018 г.
Основные средства поверки:
- установка поверочная 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,006 до 12,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,6 %.
- рабочий эталон единиц температуры 2-го разряда в соответствии с ГОСТ 8.558-2009 (Рисунок А.2), диапазон измерений от плюс 4 до плюс 100° С, пределы допускаемой основной абсолютной погрешности ±(0,05 + 0,0005 111 + *)°С, *- единица последнего разряда, °С.
- жидкостной термостат со стабильностью не хуже ±0,01°С/5 мин, градиент 0,005°С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51649-2014 Теплосчётчики. Общие технические требования
ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования
ТУ 26.51.52-037-13373372 Теплосчетчики SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10.
Технические условия
