Резервуары стальные вертикальные цилиндрические РВС-300
| Номер в ГРСИ РФ: | 75143-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Завод монтажных изделий и заготовок, г.Уфа |
Резервуары стальные вертикальные цилиндрические РВС-300 предназначены для измерения объема этилового спирта, а также для его приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75143-19 | |||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||
| Модель | РВС-300 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 02efcc65-e283-be9b-aa9a-2fe361188f66 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Завод монтажных изделий и заготовок, г. Уфа
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
75143-19: Описание типа
2023-75143-19.pdf
|
Скачать | 216.1 КБ | |
|
75143-19: Методика поверки
2022-mp75143-19.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-300 предназначены для измерения объема этилового спирта, а также для его приема, хранения и отпуска.
Описание
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 300 м3.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-300 основан на измерении объема этилового спирта в зависимости от уровня его заполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и стационарной крыши.
Цилиндрическая стенка резервуара включает в себя пять цельносварных поясов полистовой сборки.
Листы изготовлены из стали марки ВСт3сп2 толщиной 4 мм.
Резервуары РВС-300 с заводскими №№ У-03-3859, У-03-3901 расположены на территории ПАО «Нижнекамскнефтехим», Российская Федерация, Республика Татарстан, г. Нижнекамск.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-300 приведен на рисунке 1.

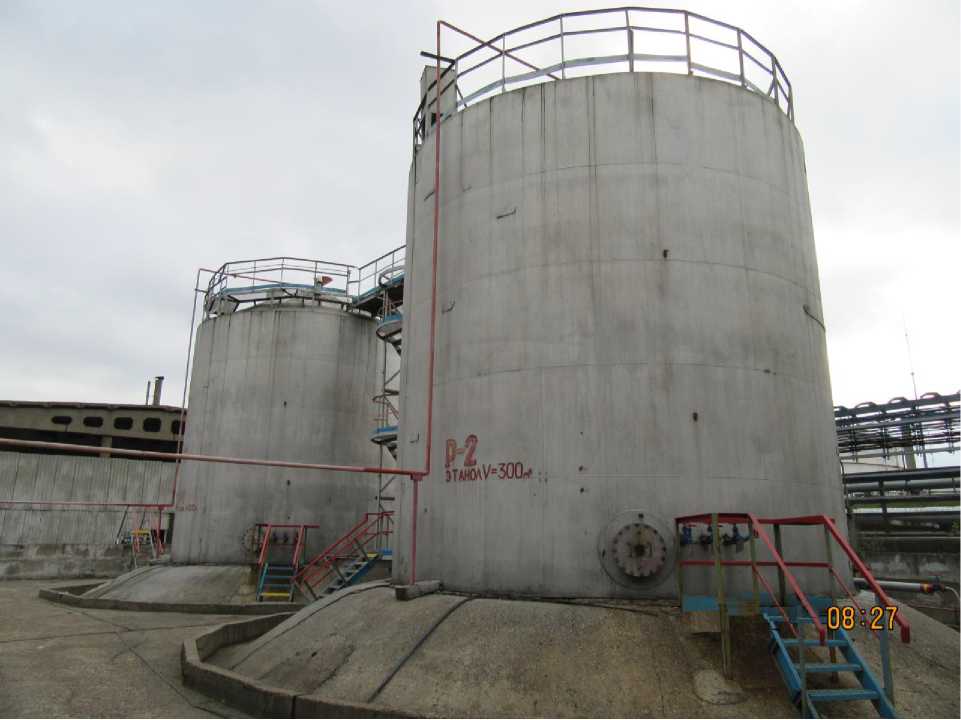

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-300
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-300 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
300 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-300 |
2 шт. |
|
Паспорт |
- |
2 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металическая Р100У2К 2-го класса точности, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
