Блоки детектирования гамма-излучения БДКГ-22
| Номер в ГРСИ РФ: | 75262-19 |
|---|---|
| Производитель / заявитель: | УП "Атомтех", Беларусь, г.Минск |
Блоки детектирования гамма-излучения БДКГ-22 предназначены для измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения (далее - мощности дозы) с одновременной передачей результатов измерения аппаратуре потребителя по интерфейсу RS422/RS485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75262-19 |
| Действует | по 06.10.2028 |
| Наименование | Блоки детектирования гамма-излучения |
| Модель | БДКГ-22 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 21317f85-4ece-5aeb-8fbe-432daf7abc74 |
Производитель / Заявитель
Научно-производственное унитарное предприятие "АТОМТЕХ" открытого акционерного общества "МНИПИ"(УП "АТОМТЕХ"), Республика Беларусь
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
75262-19: Описание типа
2023-75262-19.pdf
|
Скачать | 2.7 MБ | |
|
75262-19: Методика поверки
2019-mp75262-19.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Блоки детектирования гамма-излучения БДКГ-22 предназначены для измерения мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения (далее -мощность дозы) с одновременной передачей результатов измерения аппаратуре потребителя по интерфейсу RS422/RS485.
Блоки детектирования гамма-излучения БДКГ-22 применяются для измерений дозиметрических характеристик непрерывного излучения в составе аппаратуры контроля радиационной обстановки на ядерно опасных и радиационно опасных объектах народнохозяйственного назначения, в том числе на атомных станциях.
Описание
Блоки детектирования гамма-излучения БДКГ-22 (далее - блок детектирования) представляют собой конструктивно и функционально законченные изделия.
Цилиндрический корпус блока детектирования и задняя крышка с установленным на ней выходным разъемом изготовлены из алюминиевого сплава с полимерным покрытием. Между корпусом и крышкой установлены резиновые кольца, обеспечивающие герметичность конструкции. В корпусе блока детектирования расположены детектор гамма-излучения и электронные узлы.
В качестве детектора гамма-излучения используется двухкамерный газоразрядный счетчик Гейгера-Мюллера СИ42Г. Питание счетчика осуществляется напряжением +400 В от схемы умножения напряжения. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий.
Импульсы со счетчика Гейгера-Мюллера поступают на устройство обработки. Каждому импульсу соответствует определенное значение дозы с учетом того, какая камера и в каком режиме включена. Устройство обработки подсчитывает число импульсов за единицу.времени и выводит результат измерения мощности дозы на внешнее устройст&0^^^к^'или четырехпроводному интерфейсу RS422/RS485.
При рабо^°^фсов-детё|фирования в составе аппаратуры потребитр#*~возможна реализация слф^Ющй$д?ежимов\
е^тор
В.А.Кожемякин
режим измерения мощности дозы, при котором в случае изменения уровня радиации автоматически останавливается усреднение результатов измерений, сбрасываются показания и начинается новый цикл усреднения измерений;
режим измерения мощности дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
режим измерения мощности дозы для стационарных измерений с автоматическим перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
режим измерения мощности дозы для стационарных измерений с перезапуском по команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %.
Блоки детектирования начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики выводит на внешнее устройство сигнал о неисправности.
Алгоритм работы обеспечивает непрерывность процесса измерения, оперативное представление получаемой информации, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемую физическую величину (мощность дозы) осуществляется автоматически.
Программное обеспечение (ПО) блоков детектирования является встроенным, метрологически значимым, размещается в энергонезависимой части памяти процессора, устанавливается на стадии производства. Доступ к микроконтроллеру исключен конструкцией блоков детектирования. ПО защищено от непреднамеренных и преднамеренных изменений путем пломбирования блоков детектирования. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BDKG-22.hex |
|
Номер версии (идентификационный номер) ПО |
11.16.11.21; H.x.y.z* |
|
Цифровой идентификатор ПО |
— |
* х, y,z - составная часть номера версии ПО: х принимается равным от 1 до 99, у - от 1 до 12, z - от 1 до 31.
Примечания
1 Оригинальные значения идентификационных данных для версии ПО H.x.y.z указываются в разделе «Свидетельство о приемке» руководства по эксплуатации и в протоколе поверки.
2 ПО устанавливается на стадии производства и доступа к цифровому нет. Изменение ПО невозможно без применения специализированно изготовителя.
Общий вид блоков детектирования, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки (клейма-наклейки) представлены на рисунках 1 и 2.

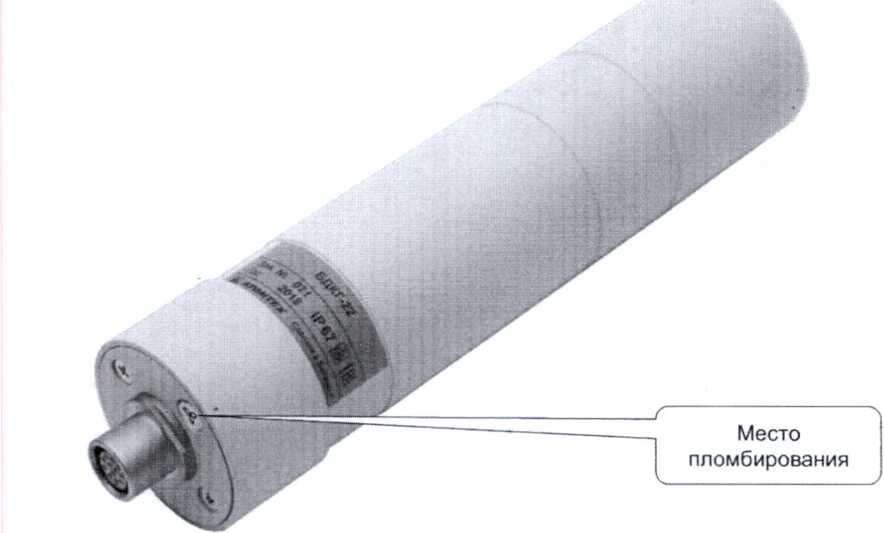

Рисунок 1 - Общий вид блоков детектирования

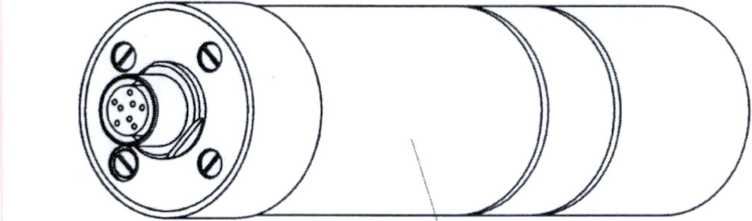

\ Место нанесения знака поберки 1к/1еймо-ноклейки)
Рисунок 2 - Схема с указанием места нанесения знака поверки (клейма-наклейки)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики блоков детектирования представлены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
Диапазон измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения |
от 0,1 до 1 107 мкЗв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного |
±20 % |
|
эквивалента дозы рентгеновского и гамма-излучения | |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения |
от 0,06 до 3,0 МэВ |
|
Энергетическая зависимость |
от -25 % до +35 % |
|
Время установления рабочего режима, не более |
1 мин |
|
Время непрерывной работы, не менее |
24 ч |
|
Нестабильность показаний за время непрерывной работы, не более______________________________________________ |
5% |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения: - при изменении температуры окружающего воздуха в диапазоне от минус 40 °C до плюс 75 °C относительно нормальных условий; |
±10% |
|
- при воздействии относительной влажности до 98 % при температуре 35 °C и более низких температурах без конденсации влаги; |
±5% |
|
- при воздействии атмосферного давления в диапазоне от 70 до 330 кПа; |
±5% |
|
- при воздействии синусоидальных вибраций в диапазоне от 5 до 120 Гц; |
±5% |
|
- при ударных воздействиях; |
±5% |
|
- при изменении напряжения питания от 9 до 30 В относительно номинального значения 12 В; |
±5% |
|
- при сейсмических воздействиях |
±5% |
|
Электропитание от источника постоянного тока |
от 9 В до 30 В |
|
Мощность, потребляемая при номинальном значении напряжения питания 12 В, не более |
1 ВА |
|
Габаритные размеры, не более |
061x263 мм |
|
Масса, не более |
1,0 кг |
Знак утверждения типа
Знак утверждения типа наносится на этикетку, расположенную на боковой
поверхности корпуса блока детектирования, и на титульный лист эксплуатации методом компьютерной графики.
стов 5
ства по
Комплектность
Комплект поставки блоков детектирования приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Количество |
Примечание |
|
Блок детектирования гамма-излучения БДКГ-22 |
1 | |
|
Комплект монтажных частей |
1 | |
|
Комплект принадлежностей для поверки |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
Г | |
|
* Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ТУ BY 100865348.028-2013 «Блок детектирования гамма-излучения БДКГ-22. Технические условия».
МРБ МП.2306-2013 «Блок детектирования гамма-излучения БДКГ-22. Методика поверки».
Заключение
Блоки детектирования гамма-излучения БДКГ-22 соответствуют ТУ BY 100865348.028-2013, ГОСТ 27451-87, ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС BY/112 11.01. ТР020 003 27304 действительна по 21.05.2023).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
