Блоки детектирования гамма-излучения БДКГ-23
| Номер в ГРСИ РФ: | 75263-19 |
|---|---|
| Производитель / заявитель: | УП "Атомтех", Беларусь, г.Минск |
Блоки детектирования гамма-излучения БДКГ-23 (в зависимости от модификации) предназначены:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75263-19 |
| Наименование | Блоки детектирования гамма-излучения |
| Модель | БДКГ-23 |
| Страна-производитель | БЕЛАРУСЬ |
| Срок свидетельства (Или заводской номер) | 30.10.2023 |
Производитель / Заявитель
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75263-19: Описание типа СИ | Скачать | 111.6 КБ | |
| 75263-19: Методика поверки ТИАЯ.4 18269.062 МП (МРБ МП.2305-2013) | Скачать | 7.3 MБ |
Описание типа
Назначение
Блоки детектирования гамма-излучения БДКГ-23 (в зависимости от модификации) предназначены:
- для измерений мощности поглощенной дозы в воздухе рентгеновского и гамма-излучения (далее - мощности дозы) с одновременной передачей результатов измерения аппаратуре потребителя по интерфейсу RS422/RS485 (модификация БДКГ-23);
- для измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения (далее - мощности дозы) с одновременной передачей результатов измерения аппаратуре потребителя по интерфейсу RS422/RS485 (модификация БДКГ-23/1).
Описание
Принцип действия блоков детектирования гамма-излучения БДКГ-23 (далее - блоков детектирования) основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счёта которых пропорциональна мощности дозы гамма-излучения.
В качестве детекторов гамма-излучения используются двухкамерный газоразрядный счётчик Гейгера-Мюллера СИ42Г и счётчик «Гамма-1-1». Питание счётчиков осуществляется напряжением +400 В от схемы умножения напряжения. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий.
Импульсы со счётчиков Гейгера-Мюллера поступают на устройство обработки. Каждому импульсу соответствует определенное значение дозы с учетом того, какой счётчик, какая камера и в каком режиме включены. Устройство обработки подсчитывает число импульсов за единицу времени и выводит результат измерения мощности дозы на внешнее устройство по двух- или четырёхпроводному интерфейсу RS422/RS485.
При работе блоков детектирования в составе аппаратуры потребителя возможна реализация следующих режимов:
- режим измерения мощности дозы, при котором в случае изменения уровня радиации автоматически останавливается усреднение результатов измерений, сбрасываются показания и начинается новый цикл усреднения измерений;
- режим измерения мощности дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
- режим измерения мощности дозы для стационарных измерений с автоматическим перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
- режим измерения мощности дозы для стационарных измерений с перезапуском по команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %.
Блоки детектирования начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики выводит на внешнее устройство сигнал о неисправности.
Алгоритм работы обеспечивает непрерывность процесса измерения, оперативное представление получаемой информации, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемую физическую величину (мощность дозы) осуществляется автоматически.

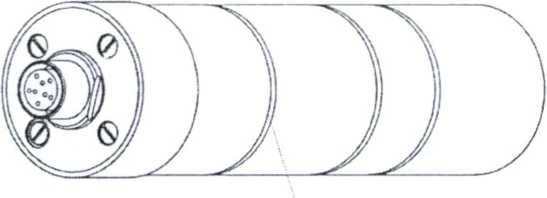

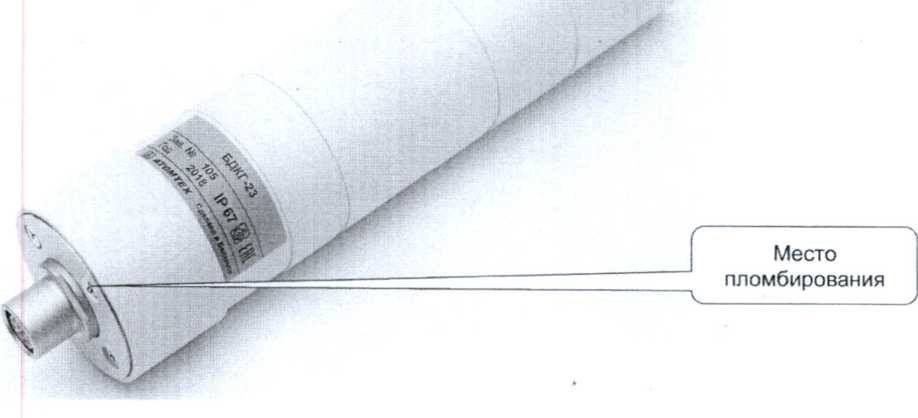

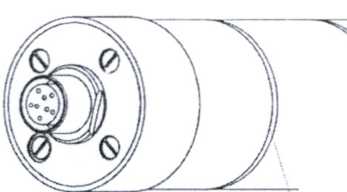

Общий вид блоков детектирования и место пломбирования от несанкционированного доступа приведены на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид блоков детектирования и место пломбирования
Программное обеспечение
Программное обеспечение (ПО) блоков детектирования является встроенным, метрологически значимым, размещается в энергонезависимой части памяти процессора, устанавливается на стадии производства. Доступ к микроконтроллеру исключён конструкцией блоков детектирования. ПО защищено от непреднамеренных и преднамеренных изменений путем пломбирования блоков детектирования. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО не требует специальных средств защиты от непреднамеренных и преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BDKG-23.hex |
|
Номер версии (идентификационный номер) ПО |
11.16.11.21; 11.x.y.z* |
|
Цифровой идентификатор ПО |
- |
|
Идентификационное наименование ПО |
BDKG-23/1.hex |
|
Номер версии (идентификационный номер) ПО |
11.17.02.28; 1.x.y.z* |
|
Цифровой идентификатор ПО |
- |
|
* х, у, z - составная часть номера версии ПО; х принимается равным от 1 до 99, у - от 1 до 12, z - от 1 до 31. | |
|
Идентификационные данные (признаки) |
Значение |
|
Примечания 1 Оригинальные значения идентификационных данных для версий ПО ll.x.y.z и 1.х.у.г указываются в разделе «Свидетельство о приёмке» руководства по эксплуатации и в протоколе поверки. 2 ПО устанавливается на стадии производства и доступа к цифровому идентификатору нет. Изменение ПО невозможно без применения специализированного оборудования изготовителя. | |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО блоков детектирования от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений мощности поглощенной дозы в воздухе рентгеновского и гамма-излучения (БДКГ-23), мкГр/ч |
от 0,1 до 1-108 |
|
Диапазон измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения (БДКГ-23/1), мкЗв/ч |
от 0,1 до 1-108 |
|
Пределы допускаемой основной относительной погрешности при измерении мощности поглощенной дозы в воздухе и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения, % |
±20 |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ |
от 0,06 до 3,0 |
|
Энергетическая зависимость, % |
от -25 до +35 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за время непрерывной работы, %, не более |
5 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности поглощенной дозы в воздухе и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения, %: | |
|
- при изменении температуры окружающего воздуха в диапазоне от минус 40 °С до плюс 75 °С относительно нормальных условий |
±10 |
|
- при воздействии относительной влажности воздуха до 98 % при температуре 35 °С и более низких температурах без конденсации влаги |
±5 |
|
- при воздействии атмосферного давления в диапазоне от 70 до 330 кПа |
±5 |
|
- при изменении напряжения питания от 9 до 30 В относительно номинального значения 12 В |
±5 |
|
- при воздействии синусоидальных вибраций в диапазоне от 5 до 120 Гц |
±5 |
|
- при ударных воздействиях |
±5 |
|
- при сейсмических воздействиях |
±5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +20 от 30 до 80 от 86 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: -диаметр -длина |
61 263 |
|
Масса, кг, не более: |
1,0 |
|
Напряжение питания от источника постоянного тока, В |
от 9 до 30 |
|
Мощность, потребляемая при номинальном значении напряжения питания 12 В, В^ А, не более |
1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа |
от -40 до +75 98 от 70 до 330 |
Знак утверждения типа
наносится на этикетку, расположенную на боковой поверхности корпуса блока детектирования, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность
|
Наименование, тип |
Количество |
Примечание |
|
Блок детектирования гамма-излучения БДКГ-23 |
1 |
Модификация уточняется при заказе |
|
Комплект монтажных частей |
1 | |
|
Комплект принадлежностей для поверки |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки МРБ МП.2305-2013 (ТИ-АЯ.418269.062 МП) |
1 |
Поверка
осуществляется по документу МРБ МП.2305-2013 (ТИАЯ.418269.062 МП) «Блок
детектирования гамма-излучения БДКГ-23. Методика поверки», утверждённому БелГИМ 16 января 2013 г. (с извещением ТИАЯ.12-2018 об изменении №2 от 14 декабря 2018 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч (диапазон измерений мощности кермы в воздухе от 0,7 мкГр/ч до 10 Гр/ч), погрешность не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ТУ BY 100865348.029-2013 Блок детектирования гамма-излучения БДКГ-23. Технические условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
