Датчики давления малогабаритные ЭМИС-БАР М

Номер в ГРСИ РФ: 75268-19
Категория: Датчики давления
Производитель / заявитель: АО "ЭМИС", г.Челябинск
Скачать
75268-19: Описание типа СИ Скачать 572.1 КБ
75268-19: Методика поверки ЭБ 200.000.00 МП Скачать 6.6 MБ
Нет данных о поставщике
Датчики давления малогабаритные ЭМИС-БАР М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики давления малогабаритные ЭМИС-БАР М (далее - датчики) предназначены для непрерывных измерений избыточного давления, избыточного

Информация по Госреестру

Основные данные
Номер по Госреестру 75268-19
Наименование Датчики давления малогабаритные
Модель ЭМИС-БАР М
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 18.06.2024
Производитель / Заявитель

ЗАО "Электронные и механические измерительные системы", г.Челябинск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 1027
Найдено поверителей 7
Успешных поверок (СИ пригодно) 1027 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

75268-19: Описание типа СИ Скачать 572.1 КБ
75268-19: Методика поверки ЭБ 200.000.00 МП Скачать 6.6 MБ

Описание типа

Назначение

Датчики давления малогабаритные ЭМИС-БАР М (далее - датчики) предназначены для непрерывных        измерений        избыточного        давления,        избыточного

давления - разрежения, абсолютного давления, давления разрежения, разности давлений и преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы или напряжения постоянного тока и/или цифровой (HART, RS-485/Modbus RTU), а также c возможностью отображения измеренного значения.

Описание

В датчиках реализован тензорезистивный метод измерения давления, основанный на измерении разности напряжений на сопротивлениях мостовой схемы интегрального чувствительного толстопленочного элемента из монокристаллического кремния, при механическом воздействии на него. Чувствительный элемент закреплен на подложке из кремния, которая, в свою очередь, закреплена на измерительной мембране. При изменении давления рабочей среды меняется геометрия сопротивлений моста Уинстона и разность потенциалов на его выходах. После двойного преобразования аналогоцифрового-цифроаналогового, усиления, фильтрации, модуляции, токовый сигнал на выходе датчика пропорционален изменению давления рабочей среды. Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал (силы или напряжения постоянного тока) или цифровой выходной сигнал (RTU/Modbus). Зависимость аналогового выходного сигнала от входной измеряемой величины - линейно возрастающая. Для отображения измерительной информации датчики могут иметь встроенный дисплей или оснащаться внешним индикатором DI-200 или DI-202.

Датчики конструктивно состоят из приемника давления и электронного блока.

Датчики давления выпускаются в следующих моделях: 1110, 1120, 1120a, 2012, 2012а, 2012pv, 2012v, 2013, 2013b, 2013k, 2013kn, 2013m, 2013pv, 2015, 2015e, 2015m, 2015pv, 2015un, 2030, 2085, 2085k1, 2085r, 2085rd, 2410, 2410a, 2412, 2422, 3020, 3020a, 3230, 3240, 3410, 3410g, 3410p, 3410r, 3420, 3420a, 3420g, 3420m, 3420s, 3420p, 3420r, 3421, 3720, 3720a, 3721, 3740, 3742, 3820, 3821, 3822, 3824, которые отличаются друг от друга конструкцией, видом измеряемого давления, диапазонами измерений, точностными характеристиками и видом выходного сигнала.

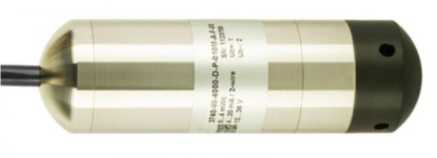

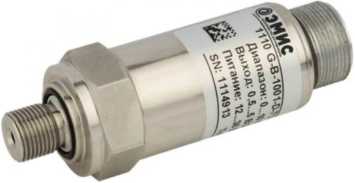

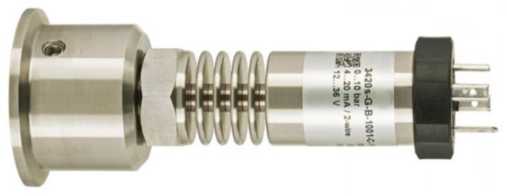

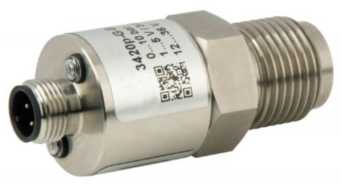

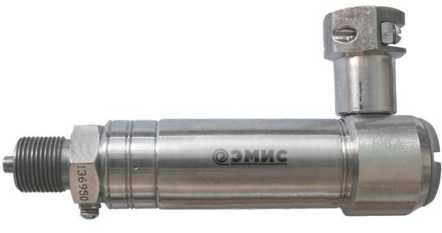

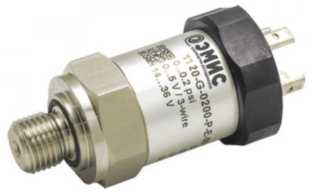

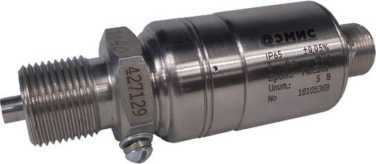

Фотографии общего вида датчиков и индикаторов приведены на рисунках 1 - 31.

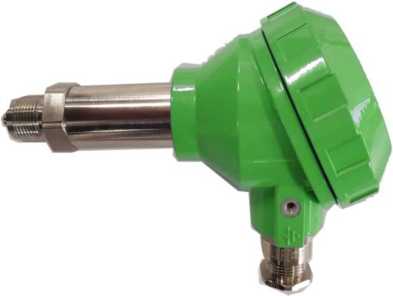

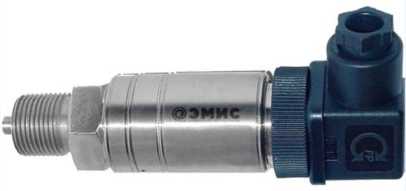

Рисунок 3 - Модели 2013, 2013m, 2015, 2015m, 2012, 2012а, 2012pv, 2012v

Рисунок 4 - Модели 2013b, 2013k, 2013kn

Рисунок 5 - Модели 2013pv, 2015pv

Рисунок 6 - модель 2015e

Рисунок 7 - Модель 2015un

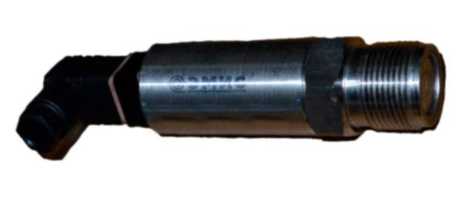

Рисунок 9 - Модели 2085, 2085k1

1 rnjnun О — iV!V7,4J,VJlD ^XJUXJ

Рисунок 1С

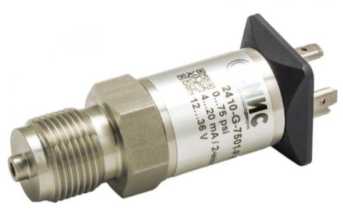

Рисунок 11 - Модели 2410,2412,2422

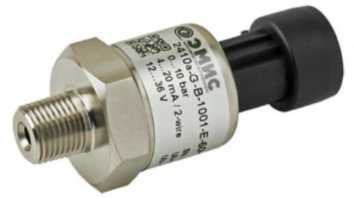

Рисунок 12 - Модель 2410a

Рисунок 13 - Модели 3020, 3020a

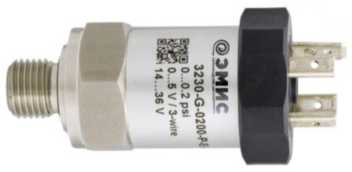

Рисунок 14 - Модель 3230

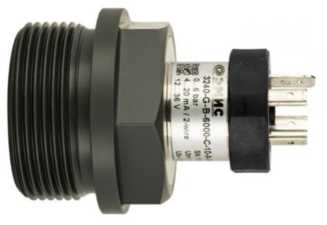

гииуник и - хущцель JZ4U

Рисунок 16 - Модель 3410

Рисунок 17 - Модели 3410g, 3420g

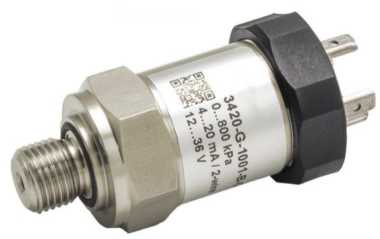

Рисунок 18 - Модели 3420, 3420a

Рисунок 19 - Модели 3410p, 3420p

Рисунок 20 - Модели 3410r, 3420r

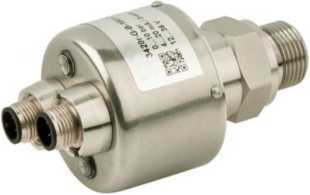

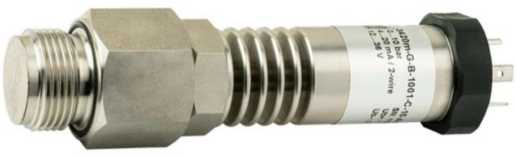

Рисунок 21 - Модель 3420m

Рисунок 22 - Модель 3420s

Рисунок 24 - Модель 3421

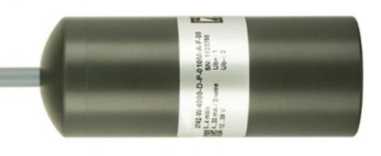

Рисунок 23 - Модель 3742

Рисунок 26 - Модель 3740

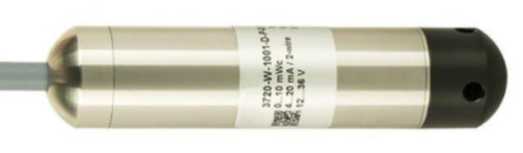

Рисунок 25 - Модели 3720, 3720a, 3721

Рисунок 28 - Модели 3822, 3824

Рисунок 27 - Модели 3820, 3821

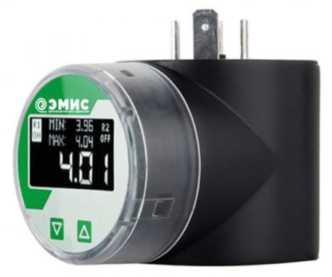

Рисунок 30 - Индикатор DI-202

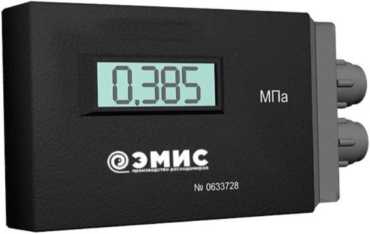

Рисунок 29 - Индикатор DI-200

Рисунок 31 - Датчики во взрывозащищенном исполнении

Пломбирование датчиков не предусмотрено.

Программное обеспечение

Датчики имеют резидентное программное обеспечение (РПО), конструкция датчиков исключает возможность несанкционированного влияния на РПО и измерительную информацию.

Нормирование метрологических характеристик датчиков проведено с учётом влияния РПО.

Уровень защиты РПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные РПО приведены в таблице 1.

Таблица 1 - Идентификационные данные РПО

Идентификационные данные

Значение

Идентификационное наименование ПО

emis_bar-m

Номер версии (идентификационный номер) ПО

не ниже DD2.0

Цифровой идентификатор

-

Технические характеристики

Таблица 2 - Метрологические характеристики датчиков

Наименование характеристики

Значение характеристики

1

2

Диапазоны измерений1:

- избыточного давления

- избыточного давления - разрежения

- давления разрежения

- абсолютного давления

- разности давления

от 0 до 160 МПа от -100 до 2400 кПа

от -100 до 0 кПа от 0 до 60 МПа от 0 до ±16 МПа

Пределы допускаемой основной приведенной погрешности к диапазону измерений, %

- модели 1110, 3420p, 3420r

- модель 1120

- модели 1120a, 2015un, 2412, 2422, 3410, 3410g, 3410p, 3410г, 3720a

- модели 2012, 2012а, 2012pv, 2012v3

при 1<г<4 [при 4<г<10]

- модели 2013, 2013b, 2013k, 2013kn

- модели 2013m, 2015m

- модели 2013pv, 2015pv

- модель 2015

- модель 2015e

- модель 2030

- модели 2085, 2085k1, 2085r

- модель 2085rd

±0,5 для ВПИ2<40 кПа

±0,25 для ВПИ2>40 кПа

±0,5 для ВПИ2<40 кПа

±0,4 для ВПИ2>40 кПа

±0,5

±0,1 [±(0,1+0,02-г)]; ±0,15 [±(0,2+0,03-г)]; ±0,2 [±(0,2+0,03-г)]; ±0,25 [±(0,3+0,04т)];

±0,5 [±(0,5+0,08-г)]4

±0,5 для ВПИ2<10 кПа ±0,25; ±0,54 для 10 кПа<ВПИ2<40 кПа ±0,15; ±0,2; ±0,25; ±0,54 для ВПИ2>40 кПа ±0,5; ±1,04 ±0,25; ±0,54

±0,25; ±0,54 для ВПИ2<6 кПа ±0,15; ±0,25; ±0,54 для ВПИ2>6 кПа ±0,15; ±0,25; ±0,54 для ВПИ2<10 кПа ±0,05; ±0,14 для ВПИ2>10 кПа ±0,7 ±0,25; ±0,5; ±1,04

±0,1; ±0,15; ±0,2; ±0,25; ±0,54

1

2

- модели 2410, 2410a

- модели 3020, 3020a

- модель 3230

- модели 3240, 3420, 3420a, 3420m, 3420s, 3720, 3820, 3822

- модель 3420g

- модели 3421, 3721, 3821, 3824

- модели 3740, 3742

±1,0 ±0,25; ±0,54 ±1,0 для ВПИ2<4 кПа ±0,5 для 4 кПа<ВПИ2<40 кПа

±0,25 для ВПИ2>40 кПа

±0,5 для ВПИ2<40 кПа

±0,2; ±0,254 для ВПИ2>40 кПа ±0,5 для ВПИ2<40 кПа

±0,1; ±0,254 для ВПИ2>40 кПа ±0,2 для ВПИ2<10 кПа ±0,1 для ВПИ2>10 кПа ±0,5 для ВПИ2<10 кПа ±0,25 для ВПИ2>10 кПа

Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения температуры окружающей среды в диапазоне рабочих температур, % на каждые 10 °С - модели 1110, 1120a, 2013m, 2013pv, 2015m, 2015pv, 2015un, 2030, 2085, 2085k1, 2085r, 2085rd, 2410, 2410a, 2412, 2422, 3020, 3020a, 3420a

- модели 1120, 3420, 3420m, 3420s, 3420p, 3720, 3720a, 3820, 3822

- модели 2012, 2012а, 2012pv, 2012v3

- модели 2013, 2015, 2015e

- модели 2013b, 2013k, 2013kn

- модель 3230

- модели 3240, 3740, 3742

- модели 3410, 3410g, 3410p, 3410r, 3420g, 3420r - модели 3421, 3721, 3821

- модель 3824

±0,1

±0,1 для ВПИ2<40 кПа ±0,05 для ВПИ2>40 кПа ±(0,05 + 0,04 r) ±0,01 ±0,03

±0,15 для ВПИ2<4 кПа

±0,1 для 4 кПа<ВПИ2<40 кПа ±0,05 для ВПИ2>40 кПа ±0,1 для ВПИ2<10 кПа ±0,05 для ВПИ2>10 кПа ±0,2

±0,04 для ВПИ2<10 кПа ±0,02 для ВПИ2>10 кПа ±0,02

Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений при применении индикаторов DI-200, DI-202 для всех моделей, %

±0,1

__________1,2 Диапазон измерений, указан от нижнего предела измерений до верхнего предела измерений (ВПИ), конкретный диапазон измерений в соответстии с таблицей 3.

3 Модели 2012, 2012а, 2012pv, 2012v являются многопредельными с коэффициентом перенастройки «г» от 1 до 10, пределы допускаемой основной и дополнительной приведенной погрешности зависят от коэффициента перенастройки, где «г» отношение полного диапазона измерений к диапазону измерений после перенастройки выходного сигнала.

4 Указан ряд предельных значений допускаемой основной приведенной погрешности к диапазону измерений в соответствии с технической документацией изготовителя, конкретное значение указывается в паспорте. Вариация не превышает значения допускаемой приведенной погрешности.

Таблица 3 - Диапазоны измерений

Модель

Диапазон измерений1 (Давление перегрузки), кПа

1

2

Избыточное давление

1110, 1120, 1120a, 3420, 3420a, 3420g, 3420p, 3420r, 3421

от 0 до 4 (30); от 0 до 6 (30); от 0 до 10 (100); от 0 до 16 (100);

от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000);

от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (15000);

от 0 до 16000 (30000); от 0 до 25000 (53000); от 0 до 40000 (105000);

от 0 до 60000 (105000)

2012

от 0 до 10 (100); от 0 до 40 (100); от 0 до 100 (300); от 0 до 600 (1500); от 0 до 2500 (6000); от 0 до 6000 (10000); от 0 до 16000 (20000)

2013, 2013b, 2013k, 2013kn

от 0 до 4 (6); от 0 до 6 (10); от 0 до 10 (16); от 0 до 16 (25); от 0 до 25 (40); от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (160); от 0 до 160 (250);

от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1600);

от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000);

от 0 до 6000 (10000); от 0 до 10000 (15000); от 0 до 16000 (25000);

от 0 до 25000 (40000); от 0 до 40000 (50000); от 0 до 60000 (75000)

2013m, 2015m

от 0 до 600 (1000); от 0 до 1000 (1600); от 0 до 1600 (2500); от 0 до 2500 (4000)

2015, 2015e

от 0 до 1 (1,5); от 0 до 4 (6); от 0 до 6 (10); от 0 до 10 (16); от 0 до 16 (25); от 0 до 25 (40); от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (160);

от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000);

от 0 до 1000 (1600); от 0 до 1600 (2500); от 0 до 2500 (4000);

от 0 до 4000 (6000); от 0 до 6000 (10000); от 0 до 10000 (15000);

от 0 до 16000 (25000); от 0 до 25000 (40000); от 0 до 40000 (50000);

от 0 до 60000 (75000); от 0 до 100000 (125000); от 0 до 160000 (200000)

2015un

от 0 до 10 (16); от 0 до 16 (25); от 0 до 25 (40); от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (150); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1500);

от 0 до 1600 (2500)

2085

от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (150); от 0 до 160 (250);

от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1500);

от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000);

от 0 до 6000 (10000); от 0 до 10000 (16000); от 0 до 16000 (18000);

от 0 до 25000 (29000); от 0 до 40000 (46000); от 0 до 60000 (100000)

2085k1

от 0 до 100 (150); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1500); от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000); от 0 до 6000 (10000); от 0 до 10000 (15000); от 0 до 16000 (20000); от 0 до 25000 (32000); от 0 до 40000 (50000)

2085r, 2085rd

от 0 до 6 (10); от 0 до 10 (16); от 0 до 60 (100); от 0 до 100 (160)

2410

от 0 до 100 (400); от 0 до 160 (1000); от 0 до 250 (1000); от 0 до 400 (2000); от 0 до 600 (2000); от 0 до 1000 (4000); от 0 до 1600 (4000); от 0 до 2500 (10000); от 0 до 4000 (20000); от 0 до 6000 (20000); от 0 до 10000 (40000); от 0 до 16000 (80000)

2410a

от 0 до 100 (400); от 0 до 160 (1000); от 0 до 250 (1000); от 0 до 400 (2000); от 0 до 600 (2000); от 0 до 1000 (4000); от 0 до 1600 (4000);

от 0 до 2500 (10000); от 0 до 4000 (20000)

1

2

2412

от 0 до 160 (400); от 0 до 250 (400); от 0 до 400 (1000); от 0 до 600 (1000);

от 0 до 1000 (2000); от 0 до 1600 (4000); от 0 до 2500 (4000);

от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (20000);

от 0 до 16000 (40000); от 0 до 25000 (80000); от 0 до 40000 (80000)

2422

от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (15000); от 0 до 10000 (30000); от 0 до 16000 (30000); от 0 до 25000 (60000); от 0 до 40000 (40000); от 0 до 60000 (60000);

3230

от 0 до 2,5 (6); от 0 до 4 (15); от 0 до 6 (15); от 0 до 10 (30); от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300)

3240

от 0 до 4 (400); от 0 до 6 (400); от 0 до 10 (400); от 0 до 16 (600); от 0 до 25 (600); от 0 до 40 (600); от 0 до 60 (600); от 0 до 100 (1000); от 0 до 160 (1800); от 0 до 250 (2500); от 0 до 400 (2500); от 0 до 600 (4000); от 0 до 1000 (4000)

3420s

от 0 до 10 (100); от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000);

от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000)

3410, 3410g, 3410p, 3410r

от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (20000); от 0 до 16000 (40000); от 0 до 25000 (60000); от 0 до 40000 (60000); от 0 до 60000 (80000)

3420m

от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500);

от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000);

от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (10000);

от 0 до 10000 (20000); от 0 до 16000 (40000); от 0 до 25000 (60000);

от 0 до 40000 (60000); от 0 до 60000 (80000)

3720, 3721, 3820, 3821

от 0 до 4 (30); от 0 до 6 (30); от 0 до 10 (100); от 0 до 16 (100);

от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 6000); от 0 до 2500 (6000)

3720a

от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000)

3740, 3742, 3822, 3824

от 0 до 4 (30); от 0 до 6 (30); от 0 до 10 (100); от 0 до 16 (100);

от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500);

от 0 до 1000 (3000)

Абсолютное давление

1110, 1120, 1120a, 3420, 3420a, 3420g, 3420p, 3420r, 3421

от 0 до 10 (100); от 0 до 16 (100); от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (15000); от 0 до 16000 (30000); от 0 до 25000 (53000); от 0 до 40000 (105000); от 0 до 60000 (105000)

1

2

2012а

от 0 до 100 (300); от 0 до 600 (1500); от 0 до 2500 (6000); от 0 до 6000 (10000); от 0 до 16000 (40000)

2013, 2013b, 2013k, 2013kn

от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (160); от 0 до 160 (250); от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1600); от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000); от 0 до 6000 (10000); от 0 до 10000 (15000)

2015, 2015e

от 0 до 4 (6); от 0 до 6 (10); от 0 до 10 (16); от 0 до 16 (25); от 0 до 25 (40); от 0 до 40 (60); от 0 до 60 (100); от 0 до 100 (160); от 0 до 160 (250);

от 0 до 250 (400); от 0 до 400 (600); от 0 до 600 (1000); от 0 до 1000 (1600);

от 0 до 1600 (2500); от 0 до 2500 (4000); от 0 до 4000 (6000);

от 0 до 6000 (10000); от 0 до 10000 (15000)

3240

от 0 до 25 (600); от 0 до 40 (600); от 0 до 60 (600); от 0 до 100 (1000); от 0 до 160 (1800); от 0 до 250 (2500); от 0 до 400 (2500);

от 0 до 600 (4000); от 0 до 1000 (4000)

3410, 3410g, 3410p, 3410r, 3420m

от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000); от 0 до 4000 (10000); от 0 до 6000 (10000); от 0 до 10000 (20000); от 0 до 16000 (40000); от 0 до 25000 (60000); от 0 до 40000 (60000); от 0 до 60000 (80000)

3420s

от 0 до 25 (100); от 0 до 40 (100); от 0 до 60 (300); от 0 до 100 (300); от 0 до 160 (600); от 0 до 250 (600); от 0 до 400 (1500); от 0 до 600 (1500); от 0 до 1000 (3000); от 0 до 1600 (6000); от 0 до 2500 (6000);

от 0 до 4000 (10000)

Давление разрежения

1110, 1120, 1120a, 2422, 3230, 3410, 3410g, 3410p, 3410r, 3420, 3420a, 3420g, 3420m, 3420p, 3420r, 3420s, 3421

от -100 до 0 (-100)

2012v

от -10 до 0 (-100); от -40 до 0 (-100); от -100 до 0 (-100)

Разности давлений

2015, 2015e

от 0 до ±1 (1,5); от 0 до ±4 (6); от 0 до ±6 (10); от 0 до ±10 (16); от 0 до ±16 (25); от 0 до ±25 (40); от 0 до ±40 (60);

от 0 до ±60 (100); от 0 до ±100 (160); от 0 до ±160 (250);

2030

от 0 до ±1 (10); от 0 до ±2 (10); от 0 до ±5 (10); от 0 до ±10 (30); от 0 до ±20 (30); от 0 до ±30 (80); от 0 до ±50 (80)

2085

от 0 до ±40 (60); от 0 до ±60 (100); от 0 до ±100 (150);

от 0 до ±160 (250); от 0 до ±250 (400); от 0 до ±400 (600); от 0 до ±600 (1000); от 0 до ±1000 (1500); от 0 до ±1600 (2500); от 0 до ±2500 (4000); от 0 до ±4000 (6000); от 0 до ±6000 (10000); от 0 до ±10000 (16000); от 0 до ±16000 (18000)

3020, 3020a

от 0 до ±10 (70); от 0 до ±16 (70); от 0 до ±25 (70); от 0 до ±40 (70); от 0 до ±60 (150); от 0 до ±100 (200); от 0 до ±160 (500); от 0 до ±250 (500); от 0 до ±400 (800); от 0 до ±600 (1200); от 0 до ±1000 (2000); от 0 до ±1600 (3200); от 0 до ±2500 (5000)

1

2

2085

от 0 до ±40 (60); от 0 до ±60 (100); от 0 до ±100 (150);

от 0 до ±160 (250); от 0 до ±250 (400); от 0 до ±400 (600); от 0 до ±600 (1000); от 0 до ±1000 (1500); от 0 до ±1600 (2500); от 0 до ±2500 (4000); от 0 до ±4000 (6000); от 0 до ±6000 (10000); от 0 до ±10000 (16000); от 0 до ±16000 (18000)

3020, 3020a

от 0 до ±10 (70); от 0 до ±16 (70); от 0 до ±25 (70); от 0 до ±40 (70); от 0 до ±60 (150); от 0 до ±100 (200); от 0 до ±160 (500); от 0 до ±250 (500); от 0 до ±400 (800); от 0 до ±600 (1200); от 0 до ±1000 (2000); от 0 до ±1600 (3200); от 0 до ±2500 (5000)

Избыточное давление-разрежения

2012pv

от -5 до 5 (7,5); от -20 до 20 (30); от -50 до 50 (75); от -100 до 500 (750); от -100 до 2400 (3600); от -100 до 5990 (3600); от -100 до 15900 (20000)

2013pv

от -2 до 2 (3); от -3 до 3 (4,5); от -5 до 5 (7,5); от -8 до 8 (12);

от -12,5 до 12,5 (18); от -20 до 20 (30); от -30 до 30 (45); от -50 до 50 (75);

от -100 до 60 (90); от -100 до 150 (225); от -100 до 300 (450);

от -100 до 500 (750); от -100 до 900 (1350); от -100 до 1500 (2250);

от -100 до 2400(3600)

2015pv

от -5 до 5 (7,5); от -6 до 6 (9); от -15 до 15 (22); от -20 до 20 (30); от -30 до 30 (45); от -50 до 50 (75); от -100 до 60 (90);

от -100 до 150 (225); от -100 до 300 (450); от -100 до 500 (750);

от -100 до 900 (1350); от -100 до 1500 (2250); от -100 до 2400 (3600)

2085

от -50 до 50 (75); от -100 до 60 (90); от -100 до 150 (250); от -100 до 300 (400); от -100 до 500 (700); от -100 до 900 (1200); от -100 до 1500 (2500); от -100 до 2400 (3200)

1) Указанный диапазон измерений может быть выражен в других единицах измерения давления: Па, МПа, мбар, бар, м вод. ст., мм вод. ст., мм рт. ст., кгс/см2, атм.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 20 до 95 от 84 до 106,7

Выходной сигнал (напряжение питания (DC))

- модели 1110, 1120, 1120a, 2013, 2013pv, 2015, 2015pv, 2015un, 2085rd, 3020, 3020a, 3230, 3410, 3420, 3420а, 3420m, 3420s, 3421, 3720, 3721, 3740, 3742, 3820, 3821, 3822, 3824

- модели 1110, 2012, 2012а, 2012pv, 2012v, 2013, 2013b, 2013k, 2013kn, 2013m, 2013pv, 2015, 2015m, 2015pv, 2015un, 2030, 2085, 2085k1, 2085r, 2410, 2410a, 2412, 2422, 3020, 3020a, 3230, 3240, 3410, 3410r, 3420, 3420a, 3420m, 3420s, 3420r, 3421, 3720, 3720a, 3721, 3740, 3742, 3820, 3821, 3822, 3824

- модели 1110, 2013, 2013pv, 2015pv, 3020, 3020a, 3230, 3410, 3420, 3420a, 3420m, 3420s, 3720, 3820, 3822

- модели 1110, 2013, 2013pv, 2015pv, 2085rd

от 0,5 до 4,5 В (от 4,5 до 5,5 В)

от 4 до 20 мА (от 12 до 36 В)

от 0 до 5 В (от 12 до 36 В) от 0 до 5 мА (20 В)

1

2

модели 1110, 2013pv, 2015pv, 3020, 3020a, 3230, 3410, 3420, 3420a, 3420m, 3420s, 3720, 3820, 3822

- модели 1110, 3020, 3020a, 3230, 3410, 3420, 3420a, 3420m, 3420s, 3720, 3820, 3822

- модели 1110, 3410p, 3410r, 3420p, 3420r

- модели 2012, 2012а, 2012pv, 2012v, 2030, 2085rd, 3020, 3020a, 3230, 3240, 3420, 3420m, 3420s, 3421, 3720, 3721, 3740, 3742, 3820, 3821, 3822, 3824

- модели 2013, 2013pv, 2015, 2015pv, 2015un, 2085rd

- модели 2013, 2085rd

- модели 2015, 2015e, 2030, 3020, 3020a, 3230, 3240, 3420, 3420m, 3420s, 3421, 3720, 3721, 3740, 3742, 3820, 3821, 3822, 3824

- модели 3410g, 3420g

- индикаторы DI-200, DI-202

от 0 до 10 В (от 12 до 36 В)

от 0 до 20 мА (от 12 до 36 В) от 1 до 5 В (от 12 до 36 В)

от 4 до 20 мА/HART (от 12 до 36 В) от 0,4 до 2,0 В (от 3 до 4 В) от 0 до 10 В (15 В)

RS-485/Modbus RTU (от 12 до 36 В) отсутствует (3 В) от 4 до 20 мА (от 12 до 36 В)

Г абаритные размеры, мм, не более (длинахширинахвысота)

200х70х130

Масса, кг, не более

0,5

Условия эксплуатации:

- температура окружающей (измеряемой) среды, °С

- модели 1110, 1120, 1120a, 2013m, 2422, 3020, 3020a, 3240, 3420, 3420a, 3420p, 3420r, 3421

- модели 2012, 2012а, 2012pv, 2012v

- модели 2013, 2013b, 2013k, 2013kn, 2013pv, 2015, 2015pv, 2015un

- модель 2015e

- модель 2015m

- модель 2030

- модели 2085, 2085k1, 2085r, 2085rd

- модели 2410, 2410a, 2412, 3410, 3410p, 3410r

- модель 3230

- модель 3410g

- модель 3420g

- модели 3420m, 3420s

- модели 3720, 3720a, 3721, 3740, 3820, 3821

- модели 3742, 3822, 3824

- индикатор DI-200

- индикатор DI-202

- относительная влажность, %

- атмосферное давление, кПа

от -50 до +85 (от -40 до +125) от -60 до +80 (от -60 до +80)

от -60 до +80 (от -40 до +80) от -40 до +80 (от +10 до +35) от -60 до +90 (от -40 до +150) от -10 до +50 (от -5 до +65) от -50 до +85 (от -50 до +85) от -50 до +85 (от -25 до +135) от -50 до +85 (от -40 до +90) от 0 до +50 (от -25 до +135) от 0 до +50 (от -40 до +125) от -50 до +85 (от -40 до +300) от -20 до +75 (от -20 до +75) от -20 до +50 (от -20 до +50) от -20 до +75 (-) от -10 до +45 (-) от 20 до 95

от 84 до 106,7

Средний срок службы, лет, не менее Средняя наработка на отказ, ч

15

150000

Степень защиты от воды и пыли по ГОСТ 14254-2015

IP 20; IP64; IP 65; IP 67; IP 68

Вид взрывозащиты 1)

1Ex d IIB Т6...Т4 Gb, 0Ex ia IIC Т6...Т4 Ga, 0Ex ia IIB T6...T4 Ga

1) Значение маркировки взрывозащиты определяется в соответствии с руководством по эксплуатации

Знак утверждения типа

наносится на датчик любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик давления малогабаритный

ЭМИС-БАР М*

1 шт.

Паспорт

ЭБ 200.000.00 ПС

1 экз.

Руководство по эксплуатации

ЭБ 200.000.00 РЭ

1 экз.

Методика поверки

ЭБ 200.000.00 МП

1 экз. на партию

* Модель и исполнение датчика определяется при заказе.

Поверка

осуществляется по документу ЭБ 200.000.00 МП «Датчики давления малогабаритные ЭМИС-БАР М. Методика поверки», утвержденномуЗАО КИП «МЦЭ» 21.12.2018 г.

Основные средства поверки:

- калибратор давления CPC6050, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 70999-18;

- калибратор давления CPG2500, рег. № 54615-13;

- манометр избыточного давления грузопоршневой PD 2500, рег. № 26233-11;

- мультиметр цифровой Fluke 8846A, рег. № 57943-14;

- мера электрического сопротивления однозначная МС 3050М, рег. № 46843-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.

ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па

ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-106 Па

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ТУ 26.51.52-081-14145564-2018 Датчики давления малогабаритные ЭМИС-БАР М. Технические условия

Другие Датчики давления

75502-19
Эталон-17, Дон-17 Датчики давления
ЗАО НПК "Эталон", г.Волгодонск
Датчики давления Эталон-17, Дон-17 предназначены для измерений и непрерывного преобразования значений избыточного давления, в том числе давления-разрежения и гидростатического давления; абсолютного давления; разности давлений жидких и газообразных, в...
75826-19
PSE Датчики давления
Фирма "SMC Corporation", Япония
Датчики давления РББ (далее по тексту - датчики) предназначены для измерений и преобразований избыточного давления и разности давлений жидкостей и газов, а также разрежения газов в нормированный выходной сигнал постоянного тока или напряжения.
76077-19
ДХС 524 Датчики давления
АО "НИИ физических измерений" (НИИФИ), г.Пенза
Датчики давления ДХС 524 (датчик давления) предназначены для измерений звукового давления газообразного азота и (или) воздуха и преобразования его в напряжение переменного тока.
76094-19
DA, DAI, DTA, DTAI, DAIX, DAP, DAIP Датчики давления
Фирма "Gneuss Kunststofftechnik GmbH", Германия
Датчики давления DA, DAI, DTA, DTAI, DAIX, DAP, DAIP (далее - датчики) предназначены для измерений и непрерывного преобразования избыточного давления высокотемпературных жидких, тестообразных или пастообразных масс, имеющих гомогенную фактуру, в инфо...
76572-19
WEPS-162 Датчики давления и температуры
Фирма "Siemens AS", Норвегия
Датчики давления и температуры WEPS-162 (далее - датчики) предназначены для измерений и непрерывного преобразования (в цифровой выходной сигнал) избыточного давления и температуры пластового продукта в подводных газодобывающих комплексах Киринского г...
