Усилители заряда дифференциальные AQ05
| Номер в ГРСИ РФ: | 75312-19 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Усилители заряда дифференциальные AQ05 (далее по тексту - усилитель) предназначены для измерения, преобразования и усиления высокоимпедансного сигнала заряда пьезоэлектрических преобразователей в низкоимпедансный сигнал напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75312-19 |
| Наименование | Усилители заряда дифференциальные |
| Модель | AQ05 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 21.06.2024 |
Производитель / Заявитель
ООО "ГлобалТест", г.Саров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 194 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 194 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 75312-19: Описание типа СИ | Скачать | 189.3 КБ | |
| 75312-19: Методика поверки А3009.0285.МП-2019 | Скачать | 5.9 MБ |
Описание типа
Назначение
Усилители заряда дифференциальные AQ05 (далее по тексту - усилитель) предназначены для измерения, преобразования и усиления высокоимпедансного сигнала заряда пьезоэлектрических преобразователей в низкоимпедансный сигнал напряжения.
Описание
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, преобразователя силы, давления и т.д. -далее датчик) в низкоимпедансный сигнал напряжения.
Конструктивно усилитель представляет собой герметичный прямоугольный корпус из алюминиевого сплава, внутри которого на плате размещен электронный блок. На торцевых поверхностях закреплены входные и выходные соединители.
Питание усилителя, в зависимости от исполнения, осуществляется от внутреннего или внешнего источника питания постоянного тока. Усилитель имеет модификации, технические особенности которых приведены в таблице 1.
Внешний вид усилителя, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Структура обозначений усилителей (символы «Х» могут отсутствовать):
AQ05-
Х. Х. ХХХ
коэффициент преобразования, мВ/пКл
количество каналов
индекс модификации (А, Б, Г, Д, Е)
Таблица 1
|
Тип модификации |
Обозначение |
Технические особенности | ||
|
Кол-во каналов |
Напряжение питания, В |
Коэффициент преобразования, мВ/пКл | ||
|
1 |
2 |
3 |
4 |
5 |
|
AQ05-A.1.001 |
АВКЖ.431134.001 |
1 |
+(12,0±0,5) |
1 |
|
AQ05-A.1.010 |
АВКЖ.431134.001-01 |
10 | ||
|
AQ05-A.1.100 |
АВКЖ.431134.001-02 |
100 | ||
|
AQ05-A.1.0,1 |
АВКЖ.431134.001-03 |
0,1 | ||
|
AQ05-A.2.001 |
АВКЖ.431134.001-04 |
2 |
1 | |
|
AQ05-A.2.010 |
АВКЖ.431134.001-05 |
10 | ||
|
AQ05-A.2.100 |
АВКЖ.431134.001-06 |
100 | ||
|
AQ05-A.2.0,1 |
АВКЖ.431134.001-07 |
0,1 | ||
|
AQ05-B.1.001 |
АВКЖ.431134.001-08 |
1 |
±(от 9 до 15) |
1 |
|
AQ05-B.1.010 |
АВКЖ.431134.001-09 |
10 | ||
|
AQ05-B.1.100 |
АВКЖ.431134.001-10 |
100 | ||
|
AQ05-B.1.0,1 |
АВКЖ.431134.001-11 |
0,1 | ||
|
AQ05-B.2.001 |
АВКЖ.431134.001-12 |
2 |
1 | |
|
AQ05-B.2.010 |
АВКЖ.431134.001-13 |
10 | ||
|
AQ05-B.2.100 |
АВКЖ.431134.001-14 |
100 | ||
|
AQ05-B.2.0,1 |
АВКЖ.431134.001-15 |
0,1 | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
AQ05-R1.001 |
АБКЖ.431134.001-24 |
1 |
+(5,0±0,5) |
1 |
|
AQ05-R1.010 |
АБКЖ.431134.001-25 |
10 | ||
|
AQ05-R1.100 |
АБКЖ.431134.001-26 |
100 | ||
|
AQ05-0.0,1 |
АБКЖ.431134.001-27 |
0,1 | ||
|
AQ05-ft1.1 |
АБКЖ.431134.001-28 |
1 |
+(12,0±0,5) |
1 |
|
AQ05-ft2.1 |
АБКЖ.431134.001-29 |
2 | ||
|
AQ05-E.001 |
АБКЖ.431134.001-30 |
3 |
+(12,0±0,5) |
1 |
|
AQ05-E.010 |
АБКЖ.431134.001-31 |
10 | ||
|
AQ05-E.100 |
АБКЖ.431134.001-32 |
100 | ||
|
AQ05-E.0,1 |
АБКЖ.431134.001-33 |
0,1 |
Место нанесения пломбы-этикетки

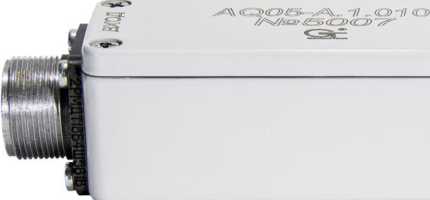

а) - Внешний вид усилителей AQ05-A.1.XXX, AQ05-B.1.XXX, AQ05-ft1.1
Место нанесения пломбы-этикетки

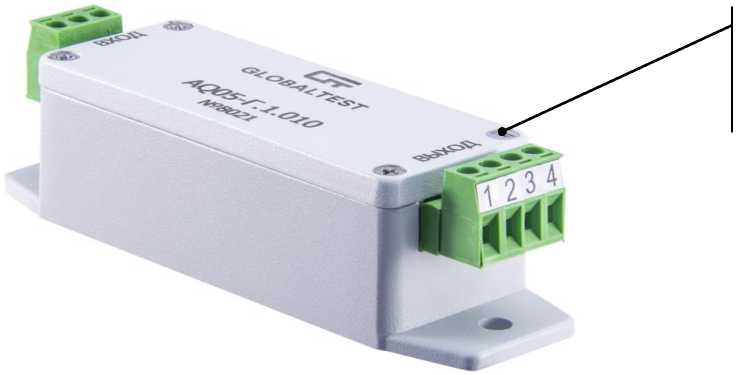

б) - Внешний вид усилителя
AQ05-r.1.XXX
вход! входа
AQO5-A.2.OOH
Место нанесения пломбы-
этикетки
№@©<М
Рисунок 1 - Внешний вид усилителей дифференциальных AQ05

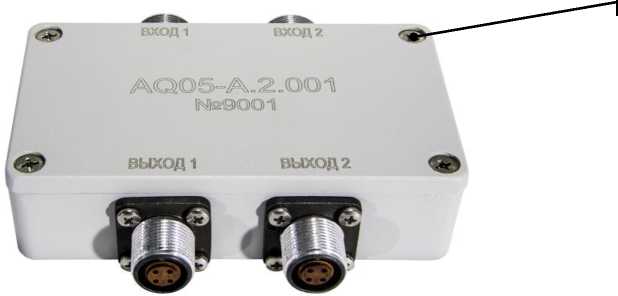

в) - Внешний вид усилителей AQ05-A.2.XXX, AQ05-B.2.XXX, AQ05-ft2.1, AQ05-R2.XXX
Место нанесения пломбы-этикетки

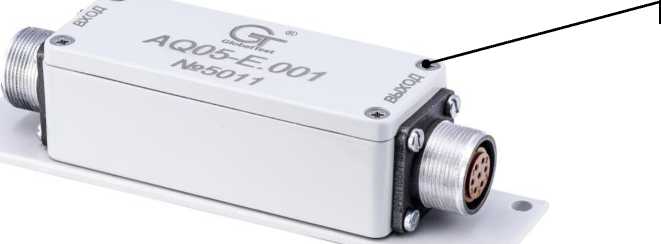

б) - Внешний вид усилителя AQ05-E.XXX
Рисунок 2 - Внешний вид усилителей дифференциальных AQ05
Программное обеспечение отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный входной заряд (пик) на частоте 1 кГц, пКл, не менее: - AQO5-A.X.O,1, AQO5-B.X.O,1, AQO5-E.O,1 - AQO5-A.X.OO1, AQO5-B.X.OO1, AQO5-E.OO1, AQ05-ftX1 - AQO5-A.X.O1O, AQO5-B.X.O1O, AQO5-E.O1O - AQO5-A.X.O1OO, AQO5-B.X.1OO, AQO5-E.1OO - AQO5-TX.O,1 - AQO5-TX.OO1 - AQO5-TX.O1O - AQO5-TX.1OO |
±100000 ±10000 ±1000 ±100 ±45000 ±4500 ±450 ±45 |
|
Номинальное значение коэффициента преобразования, мВ/пКл: - AQO5-X.X.O,1 - AQO5-X.X.OO1, AQ05-ftX1 - AQO5-X.X.O1O - AQO5-X.X.1OO |
0,1 1 10 100 |
|
Пределы основной относительной погрешности преобразования заряда в напряжение на частоте 1 кГц, % |
±2 |
|
Рабочий диапазон частот, Гц: - для AQO5-X.X.XXX (кроме AQ05-ftX1) - для AQ05-ftX1 |
от 1 до 30000 от 0,01 до 30000 |
|
Неравномерность амплитудно-частотной характеристики относительно частоты 1 кГц, %: - для AQO5-X.X.XXX в диапазоне частот от 1 до 30000 Гц - для AQO5-X.X.XXX в диапазоне частот от 10 до 3000 Гц - для AQ05-Д.Х.1 в диапазоне частот от 0,01 до 30000 Гц - для AQ05-Д.Х.1 в диапазоне частот св. 1 до 3000 Гц включ. |
±30 ±5 ±30 ±5 |
|
СКЗ шума, приведенного к входу, пКл, не более |
1040-3 |
|
Пределы дополнительной относительной погрешности преобразования в температурном диапазоне от минус 40 до плюс 85 °С, % |
±1 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 18 до 25 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная амплитуда выходного напряжения при коэффициенте нелинейных искажений не более 5 %, В, не менее: - AQO5-A.X.XXX, AQO5-B.X.XXX, AQO5-E.XXX, AQO5^.X.1 - AQO5-F.X.XXX |
1O,O 4,5 |
|
Напряжение смещения на выходе усилителя, мВ |
±5 |
|
Выходное сопротивление, Ом, не более |
1OO |
|
Напряжение питания постоянного тока, В: - AQO5-A.X.XXX, AQO5-ftX.1, AQO5-E.XXX - AQO5-B.X.XXX - AQO5-F.X.XXX |
+(12,O±O,5) ±(от 9 до 15) (5,O±O,5) |
|
Ток потребления, мА, не более: - AQO5-A.X.XXX, AQO5-ftX.1 - AQO5-B.X.XXX - AQO5-F.X.XXX - AQO5-E.XXX |
2O 1O 35 6O |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 35 °С, % |
от -4O до +85 до 8O |
|
Габаритные размеры (длинахвысотахглубина), мм, не более: - AQO5-A.1.XXX, AQO5-B.1.XXX, AQO5-ft1.1. AQO5-F.1.XXX - AQO5-A.2.XXX, AQO5-B.2.XXX, AQO5-ft2.1, AQO5-F.2.XXX - AQO5-E.XXX |
121x3Ox36 116x3Ox96 121x33x36 |
|
Масса усилителя, кг, не более - AQO5-A.1.XXX, AQO5-B.1.XXX, AQO5-ft1.1, AQO5-F.1.XXX, AQO5-E.XXX - AQO5-A.2.XXX, AQO5-B.2.XXX, AQO5-ft2.1, AQO5-F.2.XXX |
O,1O O,25 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
Знак утверждения типа
наносится на титульный лист паспорта АБКЖ.431134.001ПС, и руководства по эксплуатации
АБКЖ. 431134.001РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 4 - Комплектность усилителя
|
Наименование |
Обозначение |
Количество |
|
Усилитель заряда дифференциальный AQO5 |
ABKK.431134.OO1-XX |
1 шт. |
|
Усилитель заряда дифференциальный AQO5. Паспорт |
ABK^431134.OO1-XXnC |
1 шт. |
|
Усилитель заряда дифференциальный AQO5. Руководство по эксплуатации |
АБКЖ^Ш^РЭ |
одно на партию |
|
Усилитель заряда дифференциальный AQO5. Методика поверки |
A3OO9.O285.Mn-2O18 | |
|
Емкостной преобразователь E1OOO |
по требованию | |
|
Блок питания |
ASO5 |
Поверка
осуществляется по документу А3009.0285.МП-2019 «Усилитель заряда дифференциальный AQ05. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 08.02.2019 г.
Основные средства поверки: калибратор универсальный Н4-16 (рег. № 46627-11), мультиметр цифровой 34410А (рег. № 47717-11).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
АБКЖ.431134.001ТУ Усилитель заряда дифференциальный AQ05. Технические условия
