Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV
| Номер в ГРСИ РФ: | 75380-19 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV (далее по тексту - системы) предназначены для воспроизведения напряжения постоянного и переменного токов, воспроизведения силы постоянного тока, измерений напряжения постоянного тока, сопротивления постоянному току и электрической ёмкости, сопротивления изоляции электрических цепей и проверки электрической прочности изоляции электрических цепей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75380-19 |
| Наименование | Системы автоматизированные измерительные |
| Модель | ТЕСТ-9110-XXX-NNN-KKKKK-VVVV |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 21.06.2024 |
Производитель / Заявитель
ООО "VXI-Системы", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 307 |
| Найдено поверителей | 19 |
| Успешных поверок (СИ пригодно) | 301 (98%) |
| Неуспешных поверок (СИ непригодно) | 6 (2%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75380-19: Описание типа СИ | Скачать | 319.5 КБ | |
| 75380-19: Методика поверки ФТКС.411713.500РЭ | Скачать | 4.1 MБ |
Описание типа
Назначение
Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV (далее по тексту - системы) предназначены для воспроизведения напряжения постоянного и переменного токов, воспроизведения силы постоянного тока, измерений напряжения постоянного тока, сопротивления постоянному току и электрической ёмкости, сопротивления изоляции электрических цепей и проверки электрической прочности изоляции электрических цепей.
Описание
Функционально системы выполнены по магистрально-модульному принципу, комплектующие систем выполнены на основе стандартов VXI, LXI или AXIe (в зависимости от исполнения). Метрологические характеристики системы определяются типом измерителя (на основе стандартов VXI или LXI).
Системы построены на базе универсального измерительного канала (УИК), выполняющего следующие функции:
- воспроизведение напряжения постоянного и переменного токов;
- воспроизведение силы постоянного тока;
- измерение напряжения постоянного тока;
- измерение напряжения переменного тока;
- измерение электрического сопротивления по двухпроводной и четырехпроводной схемам измерений;
- измерение электрической емкости;
- измерение сопротивления изоляции и проверки электрической прочности изоляции электрических цепей.
Конструктивно системы представляют собой стойки электронные с установленными в них блоками электронными, коммутатором Ethernet и прикрепленными к стойкам коммутационными панелями. Блоки электронные представляют собой крейты (базовые блоки) с установленными в них функциональными модулями.
В состав функциональных модулей входят:
- модуль общесистемного интерфейса (для систем, содержащих функциональные модули стандарта VXI, AXIe, LXI);
- модуль (прибор) измерителя, предназначенного для воспроизведения и измерений напряжения и силы тока с целью определения электрических параметров объекта контроля;
- модуль высоковольтного коммутатора.
В системах могут быть установлены различные модули высоковольтного коммутатора. Тип и количество установленных модулей высоковольтного коммутатора определяется количеством каналов и электрическими параметрами каналов (значениями коммутируемых токов и напряжений).
Управление работой системы осуществляется персональной электронной вычислительной машиной (ПЭВМ), связанной с системой общесистемной информационной магистралью.
Принцип действия УИК при воспроизведении напряжения постоянного тока и силы постоянного тока основан на линейном регулировании выходного напряжения при помощи транзисторного усилителя, охваченного петлёй отрицательной обратной связи. Усилитель имеет два аналоговых управляющих входа: вход задания уровня ограничения выходного напряжения и вход задания уровня ограничения выходного тока. Задание уровней ограничения напряжения и тока производится при помощи напряжения на выходах ЦАП. Усилитель имеет две петли отрицательной обратной связи: по напряжению и по току. В качестве датчика силы тока используется шунт.
Принцип действия УИК при измерении напряжения постоянного тока основан на преобразовании входного напряжения постоянного тока при помощи входного делителя или усилителей и аналого-цифровом преобразовании измеряемой величины входного напряжения постоянного тока в двоичный цифровой код с последующим расчетом измеренного значения.
Принцип действия УИК при измерении напряжения переменного тока основан на преобразовании среднеквадратического значения напряжения переменного тока в пропорциональное напряжение постоянного тока и его последующего измерения.
Принцип действия УИК при измерении электрического сопротивления основан на аналогово-цифровом преобразовании напряжения постоянного тока, образующемся на нагрузке при прохождении тока с известным значением, и вычислении значения сопротивления постоянному току по известной зависимости. Измерение сопротивления постоянному току цепи обеспечивается по двухпроводной или четырехпроводной схемам путем последовательных измерений сопротивлений отдельных участков цепи, заключенных между опорным и рабочими каналами, соединенными с этой цепью, выделении среди полученных значений максимального значения и запоминания выделенного значения как сопротивления цепи.
Принцип действия УИК при воспроизведении напряжения постоянного тока в режиме измерений сопротивления изоляции и при воспроизведении напряжения постоянного и переменного тока в режиме проверки прочности изоляции принцип действия УИК основан на регулировании выходного напряжения на выходе высокочастотного импульсного преобразователя с помощью широтно-импульсной модуляции (ШИМ), выпрямлении импульсного напряжения и его фильтрации с последующим сравнением его со значением опорного напряжения. Форма напряжения на выходе источника (напряжение постоянного тока или напряжение переменного тока синусоидальной формы частотой 50 Гц) определяется формой напряжения на выходе источника опорного напряжения, задаваемого при помощи цифроаналогового преобразователя (ЦАП). Источник обеспечивает плавное нарастание и спад выходного напряжения с заданием времени нарастания/спада (включения/выключения источника) и времени выдержки испытательного напряжения.
Принцип действия УИК при измерении сопротивления изоляции заключается в приложении к испытываемой цепи напряжения постоянного тока, измерении величины этого напряжения, измерении значения тока утечки изоляции и дальнейшем программном расчёте сопротивления изоляции. При превышении максимального значения тока утечки регистрируется пробой изоляции, и испытание автоматически прекращается.
Принцип действия УИК в режиме проверки прочности изоляции при приложении испытательного напряжения постоянного или переменного тока заключается в приложении к испытываемой цепи соответствующего испытательного напряжения с последующим измерением тока утечки изоляции. При превышении заданного максимального значения тока утечки изоляции регистрируется пробой изоляции, и испытание автоматически прекращается.
Принцип действия УИК с VXI измерителем при измерении электрической ёмкости основан на измерении времени переходного процесса заряда ёмкости до заданного уровня напряжения при заданном постоянном токе и дальнейшем программном расчёте ёмкости.
Принцип действия УИК с LXI измерителем при измерении электрической ёмкости основан на подаче напряжения переменного тока частотой 1 кГц и измерения значений среднеквадратичного значения напряжения на измеряемой емкости и среднеквадратичного значения тока, протекающего через измеряемую емкость, а также угла сдвига фаз между напряжением и током. Значение емкости вычисляется исходя из измеренных значений тока, напряжения и угла сдвига фаз.
Системы выпускаются в модификациях, отличающихся между собой составом, диапазонами и погрешностями воспроизведения и измерений величин в зависимости от количества соответствующих каналов (точек контроля), и имеющих следующее обозначения:
ТЕСТ-9110-XXX-NNN-KKKKK-VVVV,
где «XXX» - тип используемого измерителя, «NNN» - порядковый номер системы, «KKKKK» - количество каналов (точек контроля), «VVVV» - максимальное воспроизводимое значение напряжения постоянного тока в соответствии с рисунком 1.
Рисунок 1 - Обозначение модификаций систем
Внешний вид систем на основе стандарта LXI приведен на рисунке 2, внешний вид систем на основе стандарта VXI приведен на рисунке 3. Места нанесения знака утверждения типа и знака поверки предусмотрены на боковой панели стоек электронных систем, включающих до 4600 каналов, и на передней панели стоек электронных систем, включающих более 4600 каналов.
Защита от несанкционированного доступа предусмотрена в виде опломбирования функциональных модулей, установленных в базовый блок, этикеткой с клеймом ОТК, закрепленной клеем на боковой стенке модуля поверх головки одного из винтов крепления стенки к корпусу и сверху закрытой прозрачной липкой лентой, обеспечивающей контроль целостности этикетки с клеймом. Схема пломбировки функциональных модулей приведена на рисунке 4.
Места нанесения знака утверждения типа и знака поверки
Рисунок 2 - Внешний вид систем на основе стандарта LXI, включающих до 4600 каналов (слева) и более 4600 каналов (справа)
Места нанесения знака утверждения типа и знака поверки

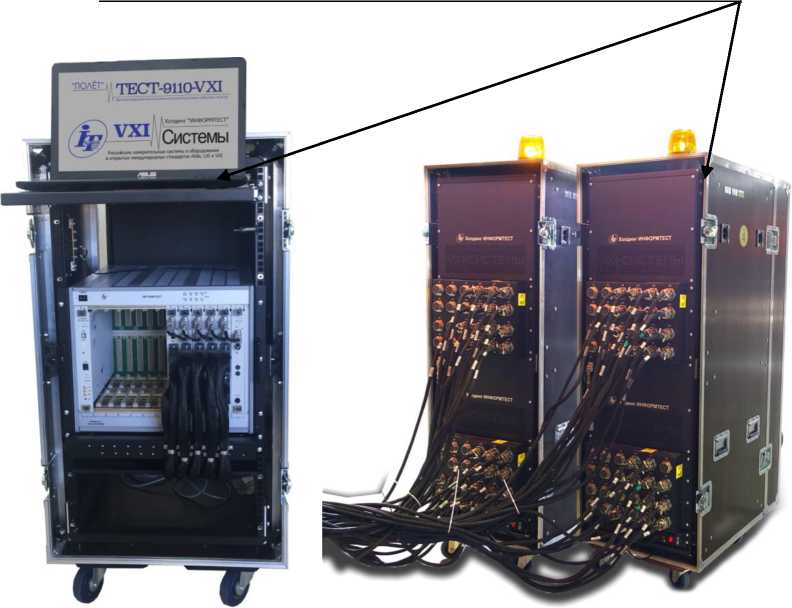

Рисунок 3 - Внешний вид систем на основе стандарта VXI, включающих до 4600 каналов (слева) и более 4600 каналов (справа)
Место пломбировки

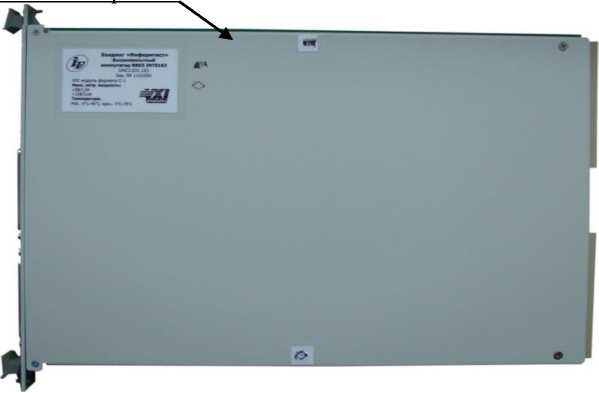

Рисунок 4 - Схема пломбировки функциональных модулей
Программное обеспечение
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- управление модулями системы;
- считывание из модулей измерительной информации;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций un9110math.dll, afc9110math.dll, Povcalc.dll.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
un9110math.dll |
afc9110math.dll |
Povcalc.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
37B963D3 |
936D54CC |
957294D4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики систем на основе стандарта LXI (ТЕСТ-9110-LXI-NNN-KKKKK-VVVV)
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений напряжения постоянного тока Ub, В1) |
от 0,1 до 30 от 25 до 100 от 101 до 2120 от 2121 до 3500 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока UB, В: в диапазоне от 0,1 до 30 В включ. в диапазоне от 25 до 100 В включ. в диапазоне от 101 до 2120 В включ. в диапазоне от 2121 до 3500 В |
±(0,002-Ub+0,03) ±(0,01-Ub+1) ±(0,01/Ub+2) ±(0,01-Ub+5) |
|
Диапазоны воспроизведений среднеквадратического значения напряжения переменного тока с частотой 50 Гц, В |
от 25 до 750 от 25 до 1500 от 25 до 2500 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, % |
±2 |
|
Диапазоны воспроизведений силы постоянного тока 1в, мА |
от 0,1 до 100 от 101 до 2000 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, мА: в диапазоне от 0,1 до 100 мА в диапазоне от 101 до 2000 мА |
±(0,005-Ib+0,01) ±(0,005-Ib+1) |
|
Диапазон измерений электрической ёмкости, нФ |
от 0,1 до 1-107 |
|
Пределы допускаемой относительной погрешности измерений электрической ёмкости, %: в диапазоне от 0,1 до 1-104 нФ включ. в диапазоне св. 1-104 до 1-107 нФ |
±5 ±10 |
|
Диапазон измерений сопротивления изоляции RU3M.U3OT, Ом |
от 1*105 до Г1010 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % для систем с количеством каналов до 4600 включ.: в диапазоне от 0,1 до 499 МОм в диапазоне от 500 до 10000 МОм для систем с количеством каналов св. 4600 |
±0 + к^изм.изол /Лисп) ) ±(2 + к<Кизм.изол/Лисп) ) ±(4 + 2 №зМ.иЗО1 /иисп) ) |
|
Диапазон измерений напряжения постоянного тока иизм, В |
±700 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: в диапазоне от -0,1 до +0,1 В в диапазоне от -1 до +1 В в диапазоне от -10 до +10 В в диапазоне от -100 до +100 В в диапазоне от -700 до +700 В |
+(0,002-Ub3m + 0,0002) ±(0,002^изм + 0,002) ±(0,002^изм + 0,02) ±(0,002^изм + 0,2) ±(0,003-иЮм + 0,3) |
|
Диапазоны измерений среднеквадратического значения напряжения переменного тока частотой 50 Гц, В |
от 1 до 10 от 1 до 100 от 1 до 700 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока частотой 50 Гц, % |
±5 |
|
Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
от 0,001 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
±(0,005-Rb3m + 0,0003) |
|
Наименование характеристики |
Значение |
|
Для систем с количеством каналов до 4600 включительно | |
|
Диапазон измерений электрического сопротивления постоянному току RU3M по двухпроводной схеме, Ом |
от 1-10’1 до 1-107 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом: в диапазоне от 0,1 до 1 Ом включ. в диапазоне св. 1 до 107 Ом включ. |
±(0,002<Иизм + 0,03) ±(0,002<Иизм + 0,2) |
|
Диапазон измерений электрического сопротивления постоянному току RU3M по четырёхпроводной схеме, Ом |
от 1-10-3 до 1-107 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом |
±(0,002<Иизм + 0,002) |
|
Для систем с количеством каналов свыше 4600 | |
|
Диапазон измерений электрического сопротивления постоянному току RU3M по двухпроводной схеме, Ом |
от 1-10"1 до 1-106 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом: в диапазоне от 0,1 до 1 Ом включ. в диапазоне св. 1 до 106 Ом включ. |
±(0,004<Иизм + 0,03) ±(0,004<Иизм + 0,2) |
|
Диапазон измерений электрического сопротивления постоянному току RU3M по четырёхпроводной схеме, Ом |
от 140’3 до 1-106 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом |
±(0,004<Иизм + 0,002) |
|
1) - Диапазон воспроизведений напряжения постоянного тока выбирается в зависимости от максимального значения воспроизводимого напряжения постоянного тока 2) - иисп — установленное значение испытательного напряжения, В; Яизмлзол — измеряемое значение сопротивления изоляции, МОм; k - коэффициент равный 1 В/МОм | |
Таблица 3 - Метрологические характеристики систем на основе стандарта VXI
(ТЕСТ-9110-VXI-NNN-KKKKK-VVVV)___________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 1 до 1050 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %: в диапазоне от 1 до 9 В в диапазоне от 10 до 1050 В |
±2 ±1 |
|
Диапазон воспроизведений напряжения переменного тока среднеквадратического значения частотой 50 Гц, В |
от 100 до 750 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока частотой 50 Гц, % |
±5 |
|
Диапазон воспроизведений силы постоянного тока, мА |
от 5 до 2000 |
|
Пределы допускаемой относительной погрешности воспроизведений силы постоянного тока, % |
±0,5 |
|
Диапазон измерений электрической ёмкости, нФ |
от 1 до 105 |
|
Пределы допускаемой относительной погрешности измерений электрической ёмкости, % |
±10 |
|
Диапазон измерений сопротивления изоляции Кизмлзол, Ом |
от 1-105 до 1-109 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %: для систем с количеством каналов до 4600 включ. для систем с количеством каналов св. 4600 |
±(3+ ^К-изм.изси /иисп) ) ±(5+2 к^изм.изол /иисп) 1) |
|
Диапазоны измерений напряжения постоянного тока, В |
±10 ±100 ±700 |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений напряжения постоянного тока, % |
±0,5 |
|
Диапазоны измерений среднеквадратического значения напряжения переменного тока частотой 50 Гц, В |
от 1 до 10 от 1 до 100 от 1 до 700 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока, % |
±5 |
|
Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
от 0,001 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
±(0,02<Иизм + 0,0003) |
|
Для систем с количеством каналов до 4600 включительно | |
|
Диапазон измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом |
от 1-10-1 до 1Л07 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, %: в диапазоне от 0,1 до 10 Ом включ. в диапазоне св. 10 до 100 Ом включ. в диапазоне св. 100 Ом до 1 кОм включ. в диапазоне св. 1 до 10 кОм включ. в диапазоне св. 10 до 100 кОм включ. в диапазоне св. 0,1 до 1 МОм включ. в диапазоне св. 1 до 10 МОм |
±0,5 ±0,2 ±0,1 ±0,1 ±0,1 ±0,1 ±0,2 |
|
Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом |
от 1Л0-2 до 1-107 |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме, %: в диапазоне от 0,01 до 10 Ом включ. в диапазоне св. 10 до 100 Ом включ. в диапазоне св. 100 Ом до 1 кОм включ. в диапазоне св. 1 до 10 кОм включ. в диапазоне св. 10 до 100 кОм включ. в диапазоне св. 0,1 до 1 МОм включ. в диапазоне св. 1 до 10 МОм |
±0,20 ±0,10 ±0,10 ±0,08 ±0,08 ±0,08 ±0,20 |
|
Для систем с количеством каналов свыше 4600 | |
|
Диапазон измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом |
от 1-10-1 до 1*106 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, %: в диапазоне от 0,1 до 10 Ом включ. в диапазоне св. 10 до 100 Ом включ. в диапазоне св. 100 Ом до 1 кОм включ. в диапазоне св. 1 до 10 кОм включ. в диапазоне св. 10 до 100 кОм включ. в диапазоне св. 0,1 до 1 МОм |
±0,8 ±0,4 ±0,2 ±0,2 ±0,2 ±0,2 |
|
Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом |
от 140’2 до 1*106 |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме, %: в диапазоне от 0,01 до 10 Ом включ. в диапазоне св. 10 до 100 Ом включ. в диапазоне св. 100 Ом до 1 кОм включ. в диапазоне св. 1 до 10 кОм включ. в диапазоне св. 10 до 100 кОм включ. в диапазоне св. 0,1 до 1 МОм |
±0,20 ±0,15 ±0,15 ±0,15 ±0,20 ±0,40 |
|
Примечание: 1) - иисп — установленное значение испытательного напряжения, В; Кизмлзол — измеряемое значение сопротивления изоляции, МОм; k — коэффициент равный 1 В/МОм | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Сопротивление защитного заземления, Ом, не более |
0,1 |
|
Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее |
20 |
|
Электрическая прочность изоляции цепи сетевого питания, В, не менее |
1500 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Максимальная потребляемая мощность, кВ •А, не более |
2 |
|
Габаритные размеры стоек электронных, мм, не более: - ширина - высота - длина |
800 2200 1100 |
|
Масса без учета ЗИП-О и ПЭВМ, кг, не более |
500 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без предъявления требований к механическим воздействиям) |
УХЛ2 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +5 до +35 80 от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система ТЕСТ-9110-XXX-NNN-KKKKK- VVVV |
- |
1 шт. * |
|
Комплект ЗИП-О |
- |
1 шт. |
|
Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV. Руководство по эксплуатации |
ФТКС.411713.500 РЭ |
1 экз. |
|
Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN- KKKKK-VVVV. Формуляр |
ФТКС.411713.YYY ФО** |
1 экз. |
|
Программное обеспечение на CD (компакт-дисках) |
1 шт. | |
|
* - В соответствии с заказом * * - YYY - - последние три цифры обозначения спецификации конкретного изделия | ||
Поверка
осуществляется по разделу 13 «Поверка» документа ФТКС.411713.500 РЭ «Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV. Руководство по эксплуатации», утвержденного ООО «ИЦРМ» 25 февраля 2019 г.
Основные средства поверки:
- мультиметр цифровой Agilent 34411А (регистрационный номер в Федеральном информационном фонде 33921-07);
- калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09);
- делитель напряжения ДН-20э (регистрационный номер в Федеральном информационном фонде 54883-13);
- магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде 11326-90);
- магазин сопротивления Р40108 (регистрационный номер в Федеральном
информационном фонде 9381-83);
- магазин сопротивления Р40103 (регистрационный номер в Федеральном
информационном фонде 10547-86);
- магазин ёмкости Р5025 (регистрационный номер в Федеральном информационном фонде 5395-76);
- установка для проверки параметров электрической безопасности GPT-79804 (регистрационный номер в Федеральном информационном фонде 50682-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки на корпус системы и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 8.596-2002 ГСИ. «Метрологическое обеспечение измерительных систем. Основные положения»
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109»
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16-30 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
ФТКС.411713.500 ТУ Системы автоматизированные измерительные
ТЕСТ-9110-XXX-NNN-KKKKK-VVVV. Технические условия
Смотрите также
