Весы автомобильные электронные МВСК П
| Номер в ГРСИ РФ: | 75629-19 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Вектор-ПМ", г. Пермь |
| 75629-19: Описание типа СИ | Скачать | 419.9 КБ |
Весы автомобильные электронные МВСК П (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75629-19 |
| Наименование | Весы автомобильные электронные |
| Модель | МВСК П |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 30.07.2024 |
Производитель / Заявитель
ООО "Вектор-ПМ", г.Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 397 |
| Найдено поверителей | 43 |
| Успешных поверок (СИ пригодно) | 387 (97%) |
| Неуспешных поверок (СИ непригодно) | 10 (3%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75629-19: Описание типа СИ | Скачать | 419.9 КБ |
Описание типа
Назначение
Весы автомобильные электронные МВСК П (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Электрический сигнал поступает в весоизмерительный прибор, где происходит его дальнейшая обработка и индикация результатов измерений с возможностью передачи информации на внешние электронные устройства по интерфейсам RS-232, RS-485, а также беспроводной передачи данных (радиоканал, WIFI).
Конструктивно весы состоят из грузоприемного устройства (ГПУ), весоизмерительного прибора. ГПУ может включать в себя от одной до четырех весовых платформ. Каждая весовая платформа (далее - ВП) опирается на четыре тензодатчика.
В конструкции весов применяются датчики весоизмерительные тензорезисторные типа S исполнений SQB (г/реестр №57673-14); типа GZLB (г/реестр №57674-14) производства ф. «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd, Китай или С11 (г/реестр №51168-12) производства ф. «Deasar Sensors Ou», Эстония и прибор весоизмерительный типа КСК моделей КСК10, КСК18 производства ООО «Вектор-ПМ» г.Пермь или ООО «Трабис» г.Пермь (г/реестр №68544-17).
Весы выпускаются в трех модификациях:
МВСК П-К (платформы установлены под колесо),
МВСК П-О (платформа расположена под ось),
МВСК П-П (платформы расположены поколейно)
Условное обозначение весов: МВСК П - Max - (1) (2) х (3),
где МВСК П - обозначение типа: автомобильные подкладные;
Max - максимальная нагрузка весов, т
1 - обозначение модификации: К, О или П
2 - размер платформы (длина х ширина), м
3 - количество платформ, шт. (указывается если в весах более чем 1 платформа) Общий вид весов представлен на рисунках 1, 2 и 3.

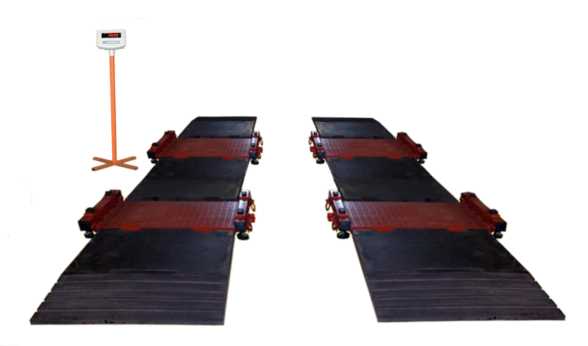

Рисунок 1 - Общий вид модификации весов МВСК П-К

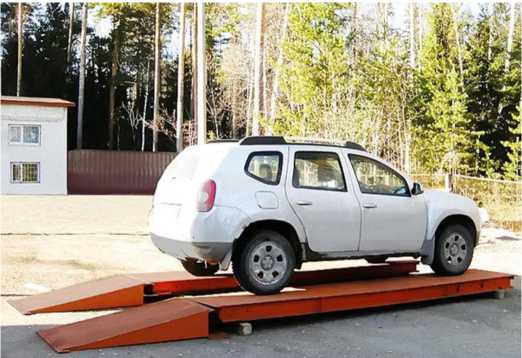

Рисунок 2 - Общий вид модификации весов МВСК П-О

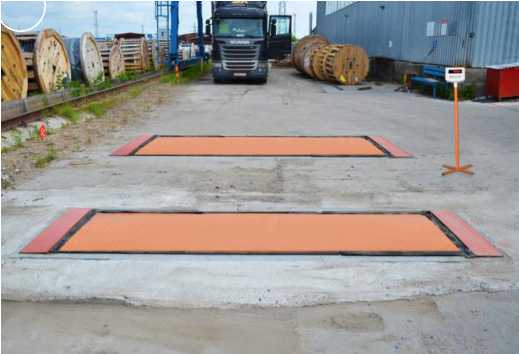

Рисунок 3 - Общий вид модификации весов МВСК П-П
Масса автомобиля в целом определяется при условии одновременного нахождения всех колес автотранспортного средства (далее АТС) на платформах.
Общий вид приборов представлен на рисунке 4.
КСК10 КСК18

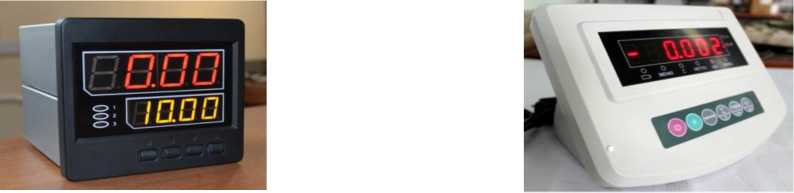

Рисунок 4 - Общий вид приборов
Схема пломбировки от несанкционированного доступа к метрологическим параметрам весов представлена на рисунке 5.
Защита обеспечивается блокировкой доступа в режим юстировки прибора при помощи металлической пломбы на задней панели корпуса прибора (для КСК18), а для КСК10 обеспечивается посредством пароля.
Доступ открыт Опломбировано

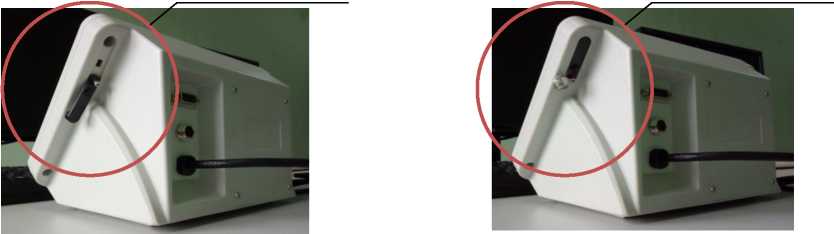

Рисунок 5 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение весов (далее ПО) представлено встроенным и метрологически значимым ПО приборов.
Идентификационным признаком ПО приборов служит номер версии, который отображается на дисплее по запросу через меню прибора.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
КСК10 |
КСК18 |
|
Номер версии (идентификационный номер) ПО |
1.01, 1.02, 1.03 |
1.01, 1.02, 1.03 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен | |
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014.
Технические характеристики
Класс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).
аблица 2 - Метрологические характеристики весов модификации МВСК П-К
|
Обозначение модификации |
Max, т |
Min, т |
e=d, кг |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности при первичной поверке, кг |
n |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МВСК П-5-Кх2шт. |
5 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 5,0 включ. |
±2,5 ±5,0 |
1000 |
|
МВСК П-10-Кх2шт. МВСК П-10-Кх4шт. |
10 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 10,0 включ. |
±5 ±10 |
1000 |
|
МВСК П-15-Кх2шт. |
15 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 15,0 включ. |
±5 ±10 |
1500 |
|
МВСК П-20-Кх2шт. |
20 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 20,0 включ. |
±10 ±20 |
1000 |
|
МВСК П-20-Кх4шт. |
20 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 20,0 включ. |
±10 ±20 |
1000 |
|
МВСК П-25-Кх2шт. |
25 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 25,0 включ. |
±10 ±20 |
1250 |
|
МВСК П-30-Кх2шт. |
30 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 30,0 включ. |
±10 ±20 |
1500 |
|
МВСК П-30-Кх4шт. |
30 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 30 включ. |
±25 ±50 |
600 |
|
МВСК П-40-Кх4шт. |
40 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 40 включ. |
±25 ±50 |
800 |
|
МВСК П-50-Кх4шт. |
50 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 50 включ. |
±25 ±50 |
1000 |
|
МВСК П-60-Кх4шт. |
60 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 60 включ. |
±25 ±50 |
1200 |
Таблица 3 - Метрологические характеристики весов модификации МВСК П-О
|
Обозначение модификации |
Max, т |
Min, т |
e=d, кг |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности при первичной поверке, кг |
n |
|
МВСК П-5-О |
5 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 5,0 включ. |
±2,5 ±5,0 |
1000 |
|
МВСК П-7,5-О |
7,5 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 7,5 включ. |
±2,5 ±5,0 |
1500 |
|
МВСК П-10-О |
10 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 10,0 включ. |
±2,5 ±5,0 |
2000 |
|
МВСК П-10-Ох2шт. |
10 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 10,0 включ. |
±5 ±10 |
1000 |
|
МВСК П-15-О МВСК П-15-Ох2шт. |
15 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 15,0 включ. |
±5 ±10 |
1500 |
|
МВСК П-20-О |
20 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. |
±5 ±10 |
2000 |
|
МВСК П-20-Ох2шт. |
20 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. |
±5 ±10 |
2000 |
|
МВСК П-30-О МВСК П-30-Ох2шт. |
30 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 30,0 включ. |
±10 ±20 |
1500 |
|
МВСК П-40-О МВСК П-40-Ох2шт. |
40 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 40,0 включ. |
±10 ±20 |
2000 |
|
МВСК П-60-Ох2шт. |
60 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 60 включ. |
±25 ±50 |
1200 |
|
МВСК П-80-Ох2шт. |
80 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 80 включ. |
±25 ±50 |
1600 |
Таблица 4 - Метрологические характеристики весов модификации МВСК П-П
|
Обозначение модификации |
Max, т |
Min, т |
e=d, кг |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности при первичной поверке, кг |
n |
|
МВСК П-10-Пх2шт. |
10 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 10,0 включ. |
±2,5 ±5,0 |
2000 |
|
МВСК П-15-Пх2шт. |
15 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 15,0 включ. |
±5 ±10 |
1500 |
|
МВСК П-20-Пх2шт. |
20 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. |
±5 ±10 |
2000 |
|
МВСК П-20-Пх4шт. |
20 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. |
±5 ±10 |
2000 |
|
МВСК П-30-Пх2шт. МВСК П-30-Пх4шт. |
30 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 30,0 включ. |
±10 ±20 |
1500 |
|
МВСК П-40-Пх2шт. МВСК П-40-Пх4шт. |
40 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 40,0 включ. |
±10 ±20 |
2000 |
|
МВСК П-60-Пх2шт. МВСК П-60-Пх4шт. |
60 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 60 включ. |
±25 ±50 |
1200 |
|
МВСК П-80-Пх4шт. |
80 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 80 включ. |
±25 ±50 |
1600 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
аблица 5 - Технические характеристики
|
Наименование параметра |
Значение |
|
Предельные значения температур, °С: - для ГПУ весов с датчиками C11 - для ГПУ весов с датчиками SQB, GZLB - для весоизмерительного прибора |
от -40 до +50 от -10 до +40 от -20 до +50 |
|
Потребляемая мощность, КА. не более |
12 |
|
Диапазон устройства выборки массы тары, % от Max |
от 0 до 50 |
|
Параметры электропитания весов: - напряжение переменного тока, В - частота, Гц |
от 187 до 242 от 49 до 51 |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Срок службы, лет, не менее |
10 |
аблица 6 - Значения габаритных размеров и массы ВП
|
Обозначение модификации |
Габаритные размеры ВП (длинахширина), м |
Масса ВП, кг, не более |
|
МВСК П-Мах-К |
0,55х0,75; 0,8х1,0 |
125 |
|
МВСК П-Мах-О |
0,8х3,0; 2,0х3,0; 2,5х3,0 |
800 |
|
МВСК П-Мах-П |
2,0х1,0; 3,0х1,0; 3,5х1,0; 4,0х1,0; 4,5х1,0 |
800 |
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе |
МВСК П |
1 комплект |
|
Комплект пассивных площадок |
по доп. заказу | |
|
Комплект пандусов |
по доп. заказу | |
|
Руководство по эксплуатации весов |
ВПМ427424-005РЭ |
1 экз. |
|
Паспорт |
ВПМ427424-005ПС |
1 экз. |
|
Руководство по эксплуатации КСК |
КСКХХ Т427479.003РЭ |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерения массы;
ТУ 4274-004-60694339-2018 Весы автомобильные электронные МВСК П. Технические условия.
