Комплексы фоторадарные с фотофиксацией Лидер
| Номер в ГРСИ РФ: | 75633-19 |
|---|---|
| Производитель / заявитель: | ООО "Безопасность информационных систем" (БИС), г.Воронеж |
Комплексы фоторадарные с фотофиксацией «Лидер» (далее Комплексы) предназначены для измерений скорости движения транспортных средств (далее по тексту - ТС) в автоматическом режиме в зоне контроля, измерений текущих значений времени, синхронизированного с национальной шкалой времени, определения координат в плане.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75633-19 |
| Наименование | Комплексы фоторадарные с фотофиксацией |
| Модель | Лидер |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 24.07.2024 |
Производитель / Заявитель
ООО "Безопасность информационных систем", г.Воронеж
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 114 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 114 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 75633-19: Описание типа СИ | Скачать | 295.3 КБ | |
| 75633-19: Методика поверки БТКП.402169.005 МП | Скачать | 2.7 MБ |
Описание типа
Назначение
Комплексы фоторадарные с фотофиксацией «Лидер» (далее Комплексы) предназначены для измерений скорости движения транспортных средств (далее по тексту - ТС) в автоматическом режиме в зоне контроля, измерений текущих значений времени, синхронизированного с национальной шкалой времени, определения координат в плане.
Описание
Принцип действия Комплексов основан на:
- измерении скорости движения ТС по разности частот между излученным комплексом радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);
- определении координат в плане и значений текущего времени по данным, полученным от встроенного приемника глобальной навигационной спутниковой системы ГЛО-НАСС/GPS;
- определении времени фотофиксации ТС по значению национальной шкалы координированного времени UTC (SU), по данным, полученным от встроенного в комплекс приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS.
Комплексы состоят из измерительного модуля (далее ИМ) и комплекта для установки. Конструктивно измерительный модуль выполнен в ударопрочном, пылевлагозащищенном корпусе и содержит: многоцелевой радар, промышленный компьютер, видеокамеру, ИК прожекторы, модуль измерения времени с установленным приемником ГЛОНАСС/GPS, систему контроля и управления Комплексами. На корпусе измерительного модуля расположены герметичные разъемы для подключения внешних устройств и питания. В корпус встроена система климат контроля.
Комплексы выпускаются в двух модификациях.
« Лидер»-С - состоит из одного измерительного модуля с кронштейном со встроенным блоком питания. Данное исполнение предназначено для работы в непрерывном режиме и стационарно размещается на опорах, стойках и других элементах обустройства автомобильных дорог;
« Лидер»-П - состоит из одного измерительного модуля и комплекта дополнительного оборудования: ноутбук и тренога. Исполнение предназначено для работы в непрерывном режиме в течение ограниченного промежутка времени.
Способы установки Комплексов указаны в руководстве по эксплуатации БТКП.402169.005 РЭ.
На корпусе ИМ комплексов имеется маркировка, содержащая наименование, заводской номер комплекса, торговую марку изготовителя, дату изготовления комплекса и знак утверждения типа средства измерений.
Общий вид комплексов, места пломбирования и маркировки представлены на рисунках 1-3.

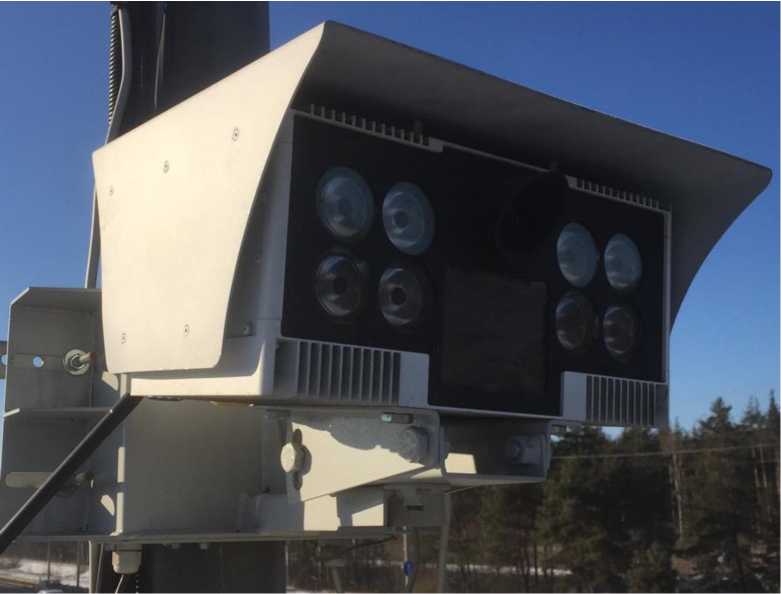

Рисунок 1 - Общий вид комплексов в модификации «Лидер»-С с кронштейном со встроенным блоком питания.

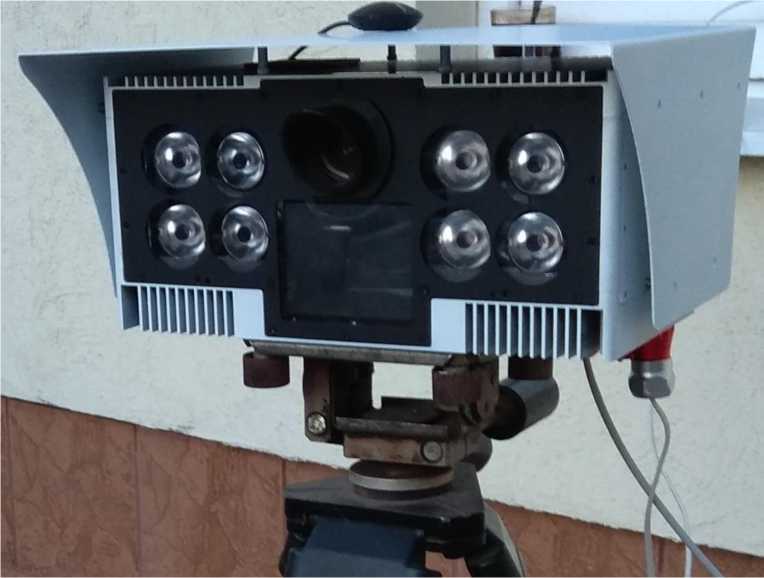

Рисунок 2 - Общий вид комплексов в модификации «Лидер»-П
Место пломби о-
Место нанесе
ния маркировки
Место пломбирования комплексов
Рисунок 3 - Места пломбирования и нанесения знака утверждения типа
Программное обеспечение
Программным обеспечением (ПО) Комплексов является программа «Edge».
ПО «Edge» содержит метрологически значимую часть libdriver-smartmicro.so. Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение скорости движения транспортных средств и текущего времени.
В функции, выполняемые встроенным в комплекс программным обеспечением (ПО), входит:
- измерение скорости движения ТС;
- определение координат в плане;
- определение значений текущего времени и времени фотофиксации ТС;
- формирование материалов о нарушении правил дорожного движения и передача накопленной информации о правонарушениях.
Защита ПО от изменения её метрологически значимой части реализована путем установки парольного ключа.
У ровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
libdriver-smartmicro.so |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
10d56efcf4e86562e416ba4dbd611522 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч |
от 20 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации времени относительно шкалы UTC (SU), с |
±2 |
|
Границы допускаемой погрешности (по уровню вероятности 0,95 при геометрическом факторе PDOP < 3) определения координат в плане, м |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочей частоты излучения, ГГц |
от 24,05 до 24,25 |
|
Диапазон зоны контроля, м - длина - ширина |
от 10 до 50 от 3 до 16 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 35 °С, %, не более - атмосферное давление, кПа |
от -40 до +50 95 от 60 до 106,7 |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
|
Диапазон напряжения питания: модификация «Лидер»-С от сети переменного тока, В модификация «Лидер»-П от сети постоянного тока, В |
от 187 до 264 от 10 до 16 |
|
Потребляемая мощность, Вт, не более |
80 |
|
Габаритные размеры измерительного модуля, мм, не более: модификация «Лидер»-С с кронштейном со встроенным блоком питания - длина - ширина - высота модификация «Лидер»-П - длина - ширина - высота |
250 450 550 230 380 330 |
|
Масса измерительного модуля, кг, не более - модификация «Лидер»-С с кронштейном со встроенным блоком питания - модификация «Лидер»-П |
25 15 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус измерительного модуля комплексов с помощью этикетки, выполненной типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Комплекс фоторадарный с фотофиксацией «Лидер» в модификациях: |
БТКП.402169.005 | |
|
- Комплекс фоторадарный с фотофиксацией «Лидер», модификация «Лидер»-С в составе: - измерительный модуль, - кронштейн со встроенным блоком питания |
1 шт. | |
|
- Комплекс фоторадарный с фотофиксацией «Лидер», модификация «Лидер»-П в составе: - измерительный модуль, - комплект дополнительного оборудования (ноутбук, тренога) |
1 шт. | |
|
Комплексы фоторадарные с фотофиксацией «Лидер». Руководство по эксплуатации |
БТКП.402169.005 РЭ |
1 экз. |
|
Комплекс фоторадарный с фотофиксацией «Лидер». Паспорт |
БТКП.402169.005 ПС |
1 экз. |
|
Комплексы фоторадарные с фотофиксацией «Лидер». Методика поверки |
БТКП.402169.005 МП |
1 экз. |
Поверка
осуществляется по документу БТКП.402169.005 МП «Комплексы фоторадарные с фотофиксацией «Лидер». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 15 февраля 2019 г.
Основное поверочное оборудование:
- имитатор скорости движения транспортных средств «ИС-24»Д, регистрационный номер 63392-16 в Федеральном информационном фонде;
- источники первичные точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
- GNSS-приемники спутниковые геодезические многочастотные SIGMA, регистрационный номер 40862-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31.07.2018 г.
«Комплексы фоторадарные с фотофиксацией «Лидер». Технические условия БТКП.402169.005 ТУ.
