Сигнализаторы метана горных машин Сигмет-Р1

Номер в ГРСИ РФ: 75649-19
Производитель / заявитель: ООО "Фирма "Аэротест", г.Люберцы
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Сигнализаторы метана горных машин Сигмет-Р1 (далее по тексту - сигнализаторы) предназначены для выдачи предупредительной сигнализации и отключения электропитания горных машин (далее по тексту - ГМ) при достижении аварийного значения концентрации метана в атмосфере горных выработок и других промышленных объектах. Сигнализаторы предназначен для работы в подземных выработках угольных шахт и рудников во взрывоопасных зонах.

Скачать

75649-19: Описание типа СИ Скачать 224.8 КБ
75649-19: Методика поверки Скачать 4 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 75649-19
Наименование Сигнализаторы метана горных машин
Модель Сигмет-Р1
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 26.07.2024
Производитель / Заявитель

ООО "Фирма "Аэротест", г.Люберцы

РОССИЯ


Назначение

Сигнализаторы метана горных машин Сигмет-Р1 (далее по тексту - сигнализаторы) предназначены для выдачи предупредительной сигнализации и отключения электропитания горных машин (далее по тексту - ГМ) при достижении аварийного значения концентрации метана в атмосфере горных выработок и других промышленных объектах. Сигнализаторы предназначен для работы в подземных выработках угольных шахт и рудников во взрывоопасных зонах.

Описание

Принцип действия сигнализаторов основан на изменении сопротивления термокаталитического чувствительного элемента при появлении метана в атмосфере горных выработок. Чувствительный элемент сигнализатора включается в нижнее плечо измерительного моста, в верхнее плечо этого моста включается сравнительный элемент, обеспечивающий компенсацию основных влияющих факторов - температура, влажность, скорость воздуха. Напряжение с диагонали измерительного моста подается на вход микроконтроллера, который обеспечивает выполнение всех основных функций сигнализатора: измерение напряжения пропорционального концентрации метана, сравнение с пороговыми значениями, включение световой и звуковой сигнализации, подача управляющих сигналов для отключения ГМ и включения внешней звуковой сигнализации.

Конструктивно сигнализаторы являются переносными блоками, состоящими из блока питания БП-1 и блока измерения БИ-1. Вместе с сигнализаторами поставляется защитный металлический кожух, устанавливаемый на горной машине. Оба блока БП-1 и БИ-1 выполнены в пластмассовых корпусах из ударопрочного материала (ABS) и соединены между собой спецвинтом. В БИ-1 расположена плата измерений, термокаталитический сенсор, элементы световой (зеленый и красный светодиоды) и звуковой сигнализации, кнопка «Проверка», металлическая цепочка для переноски. В нижней части БИ-1 установлена розетка разъема РП14-5, предназначенная для электрического соединения с блоком питания. В БП-1 находятся аккумулятор с резисторами, обеспечивающими искрозащиту, плата заряда, задающая режим заряда аккумулятора, вилка разъема РП14-5 для соединения с блоком измерений, с устройством настройки и калибровки УНК Сигмет-Р1 и с зарядной станцией.

Взрывозащищенность сигнализаторов обеспечивается видом взрывозащиты «искробезопасная электрическая цепь» (i) по ГОСТ 31610.11-2014, выполнением требований ГОСТ 31610.11-2014, а также специальным видом взрывозащиты «s» по ГОСТ 22782.3-77. Параметры искробезопасных цепей указываются в сопроводительной документации.

Структура обозначения сигнализаторов: Сигмет-Р1.Х^, где:

X - Буквенное поле, определяющее тип подключения сенсора метана:

1    - встроенный сенсор метана;

2    - выносной сенсор метана (длина до 5 м);

Y - Буквенное поле, определяющее наличие радиомодуля:

1    - радиомодуль отсутствует;

2    - радиомодуль MA-4x (АО «ИТ-Индустрия»);

3    - транспондер HPT (IPT, SPT) (Akvarius Ltd/PBE Group);

4    - модуль WiPAN (Davis Derby Ltd.);

5    - модуль ExTANG или ExTAG (ООО «Компания ДЭП»);

6    - абонентское устройство МА-34 (АО «ИТ-Индустрия»);

7    - абонентское устройство МАУ-П-15 (АО «ИТ-Индустрия»);

8    - модуль МЛП-232-ХХ (ООО «НСТ»);

9    - модуль DRF4432D (ООО «Фирма «Аэротест»);

10    - модуль Head-piece CAM Strata.

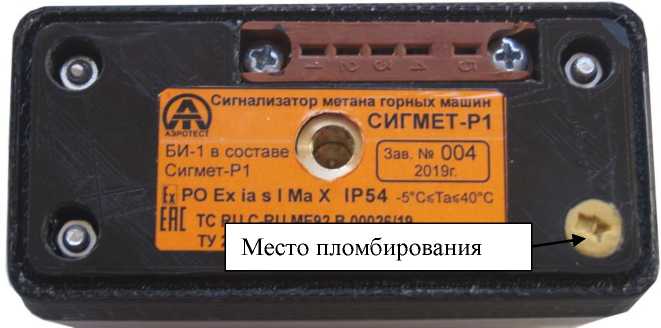

Внешний вид сигнализаторов, место нанесения знака утверждения типа и схема пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.

Программное обеспечение

Сигнализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в сигнализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

-    обработку измерительной информации от первичного измерительного преобразователя;

-    диагностику аппаратной части сигнализатора;

-    сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдачу сигнализации о достижении этих уровней;

-    проведение настройки сигнализатора;

-    формирование цифрового выходного сигнала;

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Sigmet-R1-FW

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

Исполняемый код недоступен для считывания и модификации

Алгоритм расчета цифрового идентификатора ПО

-

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.

Сигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики сигнализаторов приведены в таблицах 2

и 3.

Таблица 2 - Метрологические характеристики сигнализаторов

Наименование характеристики

Значение

Диапазон измерений концентраций метана в воздухе, об. доля %

от 0 до 2,5

Диапазон регулировки порогов срабатывания при измерении объемной доли метана, об. доля %

от 0,5 до 2,2

Значение основного порога срабатывания сигнализации при измерении объемной доли метана, установленное при выпуске из производства, об. доля %

2,0

Значение предупредительного порога срабатывания сигнализации при измерении объемной доли метана, установленное при выпуске из производства, об. доля %

1,5

Пределы допускаемой основной абсолютной погрешности срабатывания сигнализатора при измерении объемной доли метана, об. доля %

±0,2

Время срабатывания сигнализатора при скачкообразном изменении объемной доли метана от 0 до 1,11 от установленного порога срабатывания, с, не более

15

Дополнительная погрешность от влияния внешних факторов не должна

превышать, в долях от допускаемой основной погрешности:

-при изменении температуры окружающей среды в диапазонах: от -5 до

+15 о С и от +25 до +40 оС, на каждые 10 о С

1,0

- при изменении относительной влажности в диапазоне от 20 до 98 %

1,0

- при измерении напряжения источника питания

1,0

- от влияния содержания углекислого газа, до 5 об. доли % в

анализируемой смеси

1,0

Таблица 3 - Технические характеристики сигнализаторов

Наименование характеристики

Значение

Время прогрева сигнализатора, мин, не более

10

Продолжительность непрерывной работы, ч, не менее

10

Напряжение питания, источник питания - аккумулятор HTCDFR26650 (Li-Fe):

-    максимальное напряжение

-    номинальное напряжение

-    напряжение заряда

3,6

3,2

от 4,8 до 5,2

Потребляемая мощность, Вт, не более

0,35

Степень защиты по ГОСТ 14254-2015: переносной блок (ПБ-1):

-    блок измерения (БИ-1)

-    блок питания (БП-1)

кожух защитный металлический (КЗМ-1):

-    вводной отсек

-    защитный отсек

IP54

IP66

IP54

IP20

Маркировка взрывозащиты

РО Ex ia s I Ma X

Вид климатического исполнения по ГОСТ 15150-69

УХЛ 5

Габаритные размеры (высотахглубинахширина), мм, не более:

-    блок измерения

-    блок питания

-    кожух защитный металлический

120x60x80

125x60x90

355x175x85

Продолжение таблицы 3

Наименование характеристики

Значение

Масса, кг, не более

-    общая масса с защитным кожухом

-    переносной блок

13

1,0

Рабочие условия эксплуатации преобразователей:

о

-    температура окружающего воздуха, С

-    атмосферное давление, мм рт. ст.

-    относительная влажность окружающего воздуха, %

от -5 до +40 от 630 до 800 от 20 до 98 (без конденсации влаги)

Средняя наработка на отказ, ч, не менее

14000

Срок службы, лет, не менее

3

Комплектность

Комплект поставки сигнализатора приведен в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Сигнализаторы метана горных машин

Сигмет-Р1

1 шт.

Защитный кожух

КЗМ-1

Количество по согласованию с заказчиком

Калибровочная насадка для подачи ГС

-

1 шт. на партию

Руководство по эксплуатации

Сигмет-Р1 00 000 РЭ

1 экз. на партию

Паспорт

Сигмет-Р1 00.000 ПС

1 экз.

Методика поверки

МП-098/04-2019

1 экз. на партию

Устройство настройки и калибровки

УНК Сигмет-Р1

1 шт. на партию

Поверка

осуществляется по документу МП-098/04-2019 «Сигнализаторы метана горных машин Сигмет-Р1. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 18 апреля 2019 г.

Основные средства поверки:

-    стандартные образцы газовых смесей в баллонах под давлением ГСО 10703-2015, ГСО 10707-2015;

-    генератор метановоздушных смесей ГС-1 (регистрационный номер 39723-08). Допускается применения аналогичных средств поверки, обеспечивающих определение

метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ № 2664 от 14.12.2018 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ Р 52350.29.1-2010 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 31610.0 - 2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования ГОСТ 31610.11 - 2014 Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты "искробезопасная электрическая цепь "i"

ТУ 26.51.53.110-038-50151796-2018 Сигнализаторы метана горных машин Сигмет-Р1. Технические условия
