Приборы для измерения газопроницаемости и открытой пористости ППМетр
| Номер в ГРСИ РФ: | 75650-19 |
|---|---|
| Производитель / заявитель: | ООО "ЭкогеосПром", г.Тверь |
Приборы для измерения газопроницаемости и открытой пористости ППМетр (далее - приборы) предназначены для измерений коэффициента абсолютной газопроницаемости и открытой пористости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 75650-19 | ||||||
| Действует | по 26.07.2029 | ||||||
| Наименование | Приборы для измерения газопроницаемости и открытой пористости | ||||||
| Модель | ППМетр | ||||||
| Приказы |
№1364 от
07.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 17344482-4123-0c4e-85e0-d59973c41954 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЭкогеосПром», РОССИЯ, 170100, г. Тверь, ул. Индустриальная, д. 13, здание прачечной мастерской
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 11-251-2024 Государственная система обеспечения единства измерений. Приборы для измерения газопроницаемости и открытой пористости ППМетр. Методика поверки
(с 07.07.2025)
МП 116-251-2018 Государственная система обеспечения единства измерений. Приборы для измерения газопроницаемости и открытой пористости ППМетр. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
75650-19: Описание типа
2019-75650-19.pdf
Файл устарел
|
Скачать | 135.9 КБ | |
|
75650-19: Методика поверки
2019-mp75650-19.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
75650-19: Описание типа
2019-75650-19-1.pdf
|
Скачать | 135.9 КБ | |
|
75650-19: Описание типа
2025-75650-19.pdf
|
Скачать | 657.1 КБ | |
|
75650-19: Методика поверки
МП 11-251-2024
2025-mp75650-19.pdf
|
Скачать | 3.1 MБ | |
|
75650-19: Методика поверки
МП 116-251-2018
2019-mp75650-19-1.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Приборы для измерения газопроницаемости и открытой пористости ППМетр (далее - приборы) предназначены для измерений коэффициента абсолютной газопроницаемости и открытой пористости.
Описание
Принцип действия приборов основан на фильтрации газа исследуемым образцом.
При измерении открытой пористости исследуемый образец цилиндрической формы с известными значениями длины и диаметра (либо образец кубической формы с известным значением длины ребра) помещается в кернодержатель прибора, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Таким образом, объём камеры, в которой находится исследуемый образец, становится равным объёму этого образца. Выбирается газ для измерений (гелий или азот). Далее производится расширение выбранного газа из ёмкости известного объёма в камеру с образцом. Так как резиновая манжета плотно обжимает образец, газ занимает только объём пор образца. По разности значений давления и температуры газа до и после расширения, согласно закону Бойля-Мариотта, производится расчет объёма пор исследуемого образца. По полученному значению объёма пор и известным значениям длины и диаметра цилиндрического образца (либо длины ребра кубического образца) производится расчет открытой пористости.
При измерении коэффициента абсолютной газопроницаемости исследуемый образец цилиндрической формы с известными значениями длины и диаметра (либо образец кубической формы с известными значениями длины ребра) помещается в кернодержатель прибора, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Выбирается газ для измерений (гелий или азот). Производится измерение открытой пористости образца, значение которой необходимо для расчета коэффициента абсолютной газопроницаемости. После измерения открытой пористости начинается измерение коэффициента абсолютной газопроницаемости. Происходит открытие клапана, соединяющего камеру с образцом и ёмкость известного объёма над образцом, в которой находится газ с заданным значением давления. Начинается процесс фильтрации газа из ёмкости над образцом через исследуемый образец в окружающую среду. В ходе данного процесса программным обеспечением прибора фиксируются показания датчика давления, установленного в ёмкости над образцом, и соответствующие этим показаниям значения времени. По полученной зависимости давления от времени производится расчет коэффициента абсолютной газопроницаемости.
Конструктивно приборы состоят из измерительного блока, кернодержателя, компрессора, системы подачи газа.
Управление работой приборов, сбор, хранение данных и расчеты осуществляются при помощи персонального компьютера и специального программного обеспечения. Корпус приборов изготавливается из металлических сплавов, окрашивается в цвета в соответствии
с технической документацией производителя.
Нанесение знака поверки на приборы не предусмотрено. Приборы имеют заводские номера, расположенные на задней панели средств измерений. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Общий вид приборов, место нанесения знака утверждения типа и место нанесения заводского номера представлены на рисунках 1 и 2.

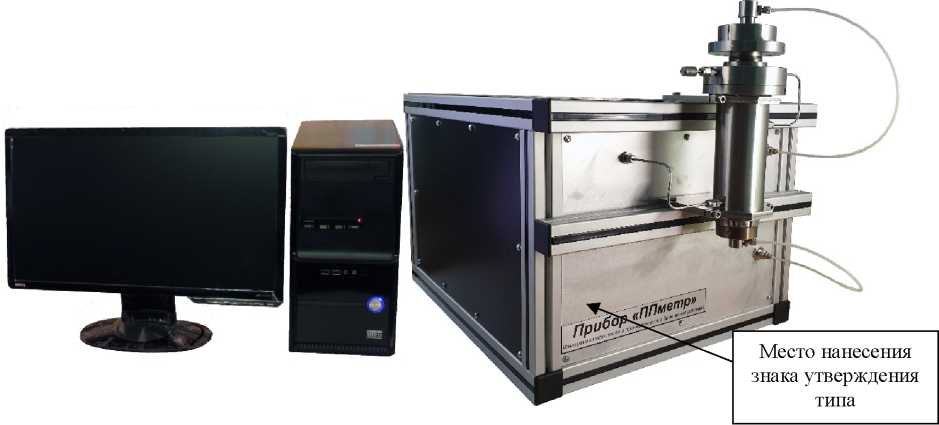

Рисунок 1 - Общий вид приборов для измерения газопроницаемости и открытой пористости ППМетр и место нанесения знака утверждения типа

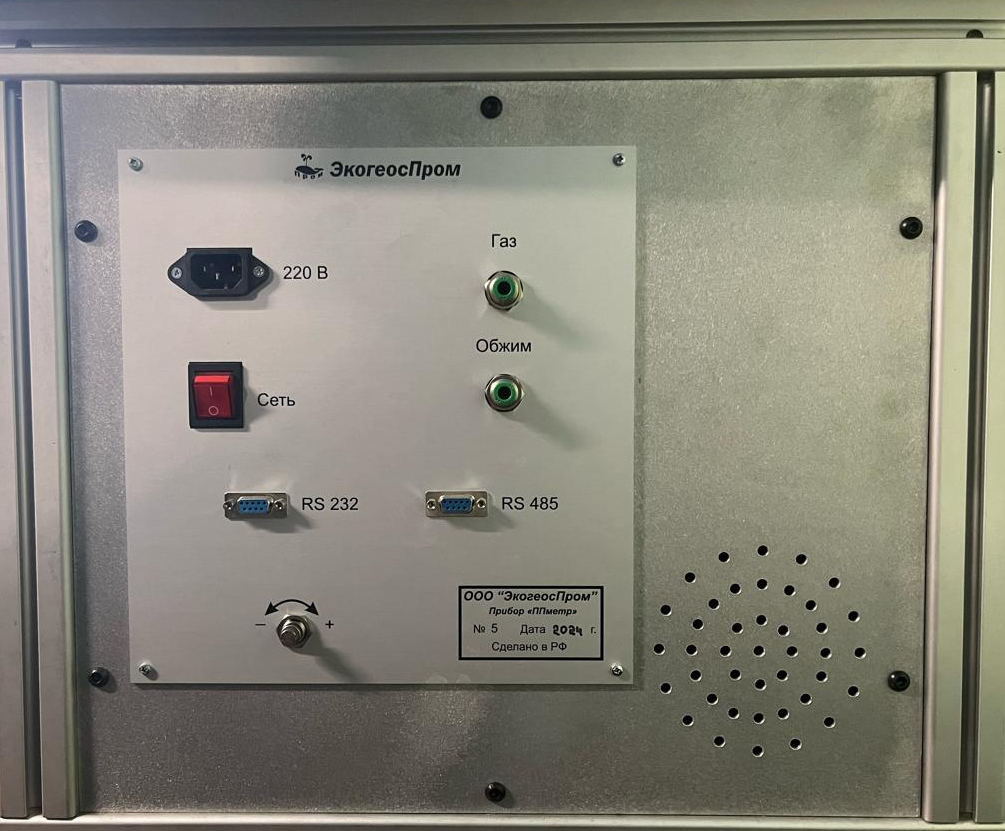

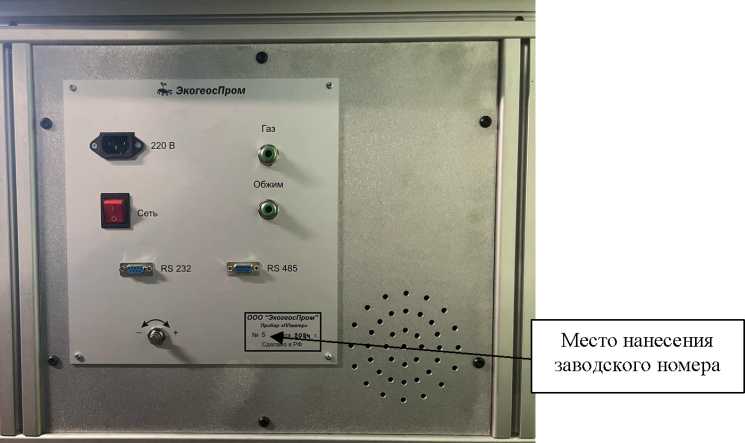

Рисунок 2 - Место нанесения заводского номера на приборы для измерения газопроницаемости и открытой пористости ППМетр
Пломбирование приборов не предусмотрено. Конструкция приборов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Программное обеспечение
Приборы оснащены внешним программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Прибор ППМетр |
|
Номер версии (идентификационный номер) ПО |
1.0.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэффициента абсолютной газопроницаемости, [10-3 мкм2] (мД) 1) |
от 0,05 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне от 0,05 до 0,5 [10-3 мкм2] (мД) 1)включ., [10-3 мкм2] (мД) 1) |
± 0,04 |
|
Пределы допускаемой относительной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне св. 0,5 до 5000 [ 10-3 мкм2] (мД) 1) включ., % |
± 8 |
|
Диапазон показаний коэффициента газопроницаемости, [10-3 мкм2] (мД) 1) |
от 0,00001 до 90000 |
|
Диапазон измерений открытой пористости, % |
от 0,6 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений открытой пористости, % |
± 0,5 |
|
Диапазон показаний открытой пористости, % |
от 0 до 80 |
|
1) 1 миллидарси [мД]=0,98692340’15 м2 = 0,98692340’3 мкм2 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение электрической питающей сети, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Габаритные размеры приборов, мм, не более: | |
|
- длина |
800 |
|
- ширина |
400 |
|
- высота |
600 |
|
Масса, кг, не более |
30 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - влажность относительная, %, не более - атмосферное давление, кПа |
от +20 до +30 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на лицевую панель прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерения газопроницаемости и открытой пористости |
ППМетр |
1 шт. |
|
Кернодержатель для образцов диаметром 30 мм |
КД-30 |
1 шт. |
|
Кернодержатель для образцов диаметром, отличным от 30 мм |
- |
1 шт.* |
|
Комплект ЗИП (набор фитингов, трубка пневматическая) |
- |
1 шт. |
|
Ключ КГЖ |
- |
1 шт. |
|
Ключ 22 |
- |
1 шт. |
|
Интерфейсный кабель |
- |
1 шт. |
|
Переходник USB-RS232 |
- |
1 шт. |
|
Переходник USB-RS485 |
- |
1 шт. |
|
Персональный компьютер с установленным программным обеспечением |
- |
1 шт. |
Программное обеспечение |
Прибор ППМетр |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* по заказу | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации «Прибор для измерения газопроницаемости и открытой пористости ППМетр», раздел 5 «Принцип работы прибора».
Нормативные документы
ТУ-ЛЕАН.074.1010100.2017 Прибор для измерения газопроницаемости и открытой пористости «ППМетр». Технические условия;
Приказ Росстандарта от 15 марта 2021 г. № 315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов».
