Модули автоматики серии NL

Номер в ГРСИ РФ: 75710-19
Производитель / заявитель: ООО "Научно-исследовательская лаборатория автоматизации проектирования" (ООО "НИЛ АП"), г.Таганрог
Скачать
75710-19: Описание типа
2019-75710-19.pdf
Скачать 266.2 КБ
75710-19: Описание типа
2025-75710-19-1.pdf
Скачать 776 КБ
75710-19: Методика поверки МП-НИЦЭ-023-25
2025-mp75710-19-1.pdf
Скачать 4.4 MБ
75710-19: Методика поверки ИЦРМ-МП-056-19
2019-mp75710-19-2.pdf
Скачать 2.9 MБ
Нет данных о поставщике
Поверка
Модули автоматики серии NL поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Модули автоматики серии NL (далее - модули) предназначены для измерений напряжения постоянного тока, силы постоянного тока и электрического сопротивления, поступающих от различных первичных преобразователей, а также измерений сигналов от термопреобразователей сопротивления и преобразователей термоэлектрических в температурном эквиваленте с целью построения автоматизированных систем измерения, контроля, регулирования, диагностики и управления технологическими процессами и агрегатами, вывода аналоговых сигналов напряжения постоянного тока и силы постоянного тока, счета импульсов и измерений частоты их следования.

Информация по Госреестру

Основные данные
Номер по Госреестру 75710-19
Действует по 30.07.2029
Наименование Модули автоматики
Модель серии NL
Модификации NL-8AI
NL-8AI-3
NL-8AI-12V
NL-8AI-24V
NLS-8AI
NLS-8AI-12V
NLS-8AI-24V
NLS-8AI-Ethernet
NLS-8AI-Ethernet-2P
NLS-8AI-CAN
NL-8T
NL-8TI-2
NL-8TI-12V
NL-8TI-24V
NLS-8TI
NLS-8TI-12V
NLS-8TI-24V
NLS-8TI-Ethernet
NLS-8TI-Ethernet-2P
NLS-8TI-CAN
NL-4RTD
NL-4RTD-3
NL-4RTD-12V
NL-4RTD-24V
NLS-4RTD-12V
NLS-4RTD-24V
NLS-4RTD-Ethernet
NLS-4RTD-Ethernet-2P
NLS-4RTD-CAN
NL-4AO
NLS-4AO
NLS-4AO-Ethernet
NLS-4AO-Ethernet-2P
NLS-4AO-CAN
NL-8CS-49,9
NL-16CS-49,9
NLS-8CS-49,9
NLS-16CS-49,9
NLS-8CS-100
NLS-16CS-100
NL-8CS-125
NL-16CS-125
NLS-8CS-125
NLS-16CS-125
NL-2C
NL-2C-12V
NL-2C-24V
NLS-4C
NLS-4C-12V
NLS-4C-24V
NL-16AI-I
NLS-16AI-I
NLS-16AI-I-Ethernet
NLS-16AI-I-Ethernet-2P
NLS-16AI-I-CAN
Приказы
2872 от 25.12.2025 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 6287ce1b-9510-707b-920f-1ea3069c27a4
Испытания
Дата Модель Заводской номер
28.03.2025 NLS-16AI-I 633
28.03.2025 NLS-8AI-Ethernet 273
28.03.2025 NLS-8AI-12V 78
28.03.2025 NLS-4AO-Ethernet-2P 71
28.03.2025 NLS-4C-24V 933
28.03.2025 NLS-8TI-12V 153
28.03.2025 NL-8CS-49,9 3
28.03.2025 NLS-8TI-24V 31
28.03.2025 NL-8TI-24V 22
28.03.2025 NL-4RTD-12V 1050
28.03.2025 NLS-4RTD-CAN 123
28.03.2025 NLS-16CS-125 411
Производитель / Заявитель

НИЛ АП, ООО, РОССИЯ, 347900, Ростовская обл., г. Таганрог, пер. Биржевой спуск, 8

РОССИЯ

Поверка

Методика поверки / информация о поверке
МП-НИЦЭ-023-25 Государственная система обеспечения единства измерений. Модули автоматики серии NL. Методика поверки (с 25.12.2025)
ИЦРМ-МП-056-19 Модули автоматики серии NL. Методика поверки (с 24.05.2019)
Межповерочный интервал / Периодичность поверки
5 лет
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 1546 (100%)
Неуспешных поверок (СИ непригодно) 3 (0 %)
Актуальность информации 28.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Модули автоматики серии NL поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

75710-19: Описание типа
2019-75710-19.pdf
Скачать 266.2 КБ
75710-19: Методика поверки
2019-mp75710-19.pdf Файл устарел
Скачать 2.9 MБ
75710-19: Описание типа
2019-75710-19-1.pdf Файл устарел
Скачать 266.2 КБ
75710-19: Описание типа
2025-75710-19.pdf Файл устарел
Скачать 776 КБ
75710-19: Методика поверки
2019-mp75710-19-1.pdf Файл устарел
Скачать 2.9 MБ
75710-19: Методика поверки МП-НИЦЭ-023-25
2025-mp75710-19.pdf Файл устарел
Скачать 4.4 MБ
75710-19: Описание типа
2025-75710-19-1.pdf
Скачать 776 КБ
75710-19: Методика поверки МП-НИЦЭ-023-25
2025-mp75710-19-1.pdf
Скачать 4.4 MБ
75710-19: Методика поверки ИЦРМ-МП-056-19
2019-mp75710-19-2.pdf
Скачать 2.9 MБ

Описание типа

Назначение

Модули автоматики серии NL (далее - модули) предназначены для измерений напряжения постоянного тока, силы постоянного тока и электрического сопротивления, поступающих от различных первичных преобразователей, а также измерений сигналов от термопреобразователей сопротивления и преобразователей термоэлектрических в температурном эквиваленте с целью построения автоматизированных систем измерения, контроля, регулирования, диагностики и управления технологическими процессами и агрегатами, вывода аналоговых сигналов напряжения постоянного тока и силы постоянного тока, счета импульсов и измерений частоты их следования.

Описание

Принцип действия модулей, предназначенных для измерения напряжений постоянного тока, силы постоянного тока и электрического сопротивления, основан на преобразовании аналоговых сигналов, поступающих от первичных преобразователей, в цифровую форму с помощью 16-разрядного дельта-сигма аналого-цифрового преобразования (АЦП). Информация, получаемая при калибровке модуля и его конфигурировании, заносится в постоянное запоминающее устройство и используется микроконтроллером модуля для внесения поправок в процессе аналого-цифрового преобразования входных сигналов. Сила постоянного тока измеряется по падению напряжения на электрическом сопротивлении, погрешность которого компенсируется при калибровке модуля. Электрическое сопротивление измеряется по падению на нем напряжения при пропускании через него постоянного тока.

Модули модификаций NL-8AI, NL-8AI-3, NL-8AI-12V, NL-8AI-24V, NLS-8AI, NLS-8AI-12V,   NLS-8AI-24V,   NLS-8AI-Ethernet,   NLS-8AI-Ethernet-2P,   NLS-8AI-CAN

предназначены для ввода аналоговых сигналов напряжения постоянного тока и силы постоянного тока. Модули NL-16AI-I, NLS-16AI-I, NLS-16AI-I-Ethernet, NLS-16AI-I-Ethernet-2P, NLS-16AI-I-CAN предназначены для ввода аналоговых сигналов силы постоянного тока. Принцип действия модулей, предназначенных для ввода аналоговых сигналов напряжения постоянного тока и (или) силы постоянного тока, основан на циклическом поканальном преобразовании аналогового сигнала в цифровую форму аналого-цифровым преобразователем под управлением микроконтроллера; сохранением результатов преобразования в оперативной памяти микроконтроллера и их выдаче в цифровой форме.

Модули NL-8TI, NL-8TI-2, NL-8TI-12V, NL-8TI-24V, NLS-8TI, NLS-8TI-12V, NLS-8TI-24V, NLS-8TI-Ethernet, NLS-8TI-Ethernet-2P, NLS-8TI-CAN служат для вывода результатов измерений температуры от преобразователей термоэлектрических (далее -термопар).

Модули NL-4RTD, NL-4RTD-3, NL-4RTD-12V, NL-4RTD-24V, NLS-4RTD-12V, NLS-4RTD-24V, NLS-4RTD-Ethernet, NLS-4RTD-Ethernet-2P, NLS-4RTD-CAN предназначены для вывода температуры от первичных термопреобразователей сопротивления (термосопротивлений).

Принцип действия модулей, предназначенных для ввода сигналов, поступающих от термопар или от термосопротивлений, в основе такой же, как и для модулей ввода постоянного напряжения и тока, с отличием в том, что результаты преобразования входного напряжения пересчитывают в температуру в соответствии с ГОСТ Р 8.585-2001 для термопар и в соответствии с ГОСТ 6651-2009 - для термосопротивлений.

Модули модификаций NL-4AO, NLS-4AO, NLS-4AO-Ethernet, NLS-4AO-Ethernet-2P, NLS-4AO-CAN обеспечивают преобразование цифрового сигнала, в аналоговый сигнал напряжения и силы тока с разрядностью 12 бит. Принцип действия модулей, предназначенных для вывода аналоговых сигналов напряжения постоянного тока и силы постоянного тока, основан на преобразовании с помощью 4-х цифроаналоговых преобразователей (ЦАП) цифровых кодов, поступающих от управляющего микроконтроллера в аналоговый сигнал (напряжение постоянного тока или силу тока). Питание выходного каскада источника тока осуществляется от внешнего источника напряжения (NL-4AO) или от внутреннего (NLS-4AO, NLS-4AO-Ethernet,    NLS-4AO-Ethernet-2P,    NLS-4AO-CAN), который включается

последовательно с нагрузкой.

Модули NL-8CS-49,9, NL-16CS-49,9, NLS-8CS-49,9, NLS-16CS-49,9, NLS-8CS-100, NLS-16CS-100, NL-8CS-125, NL-16CS-125, NLS-8CS-125, NLS-16CS-125, служат в качестве однозначной меры сопротивления.

Модули модификаций NL-2C, NL-2C-12V, NL-2C-24V, NLS-4C, NLS-4C-12V, NLS-4C-24V обеспечивают режим счета импульсов и измерение частоты их следования как количество импульсов, поступающих на вход за время счета 0,1 с или 1 с. Время счета стабилизируется с помощью кварцевого генератора. Разрядность счетчика импульсов - 32 бит. Принцип действия модулей, предназначенных для счета импульсов и измерений частоты их следования, основан на формировании входных импульсов с помощью входных компараторов с программно управляемыми уровнями компарации, их цифровой фильтрации по длительности с помощью программно управляемых микроконтроллеров и подсчете количества импульсов микроконтроллером, выполняющим функции счетчиков.

Управление модулями выполняется программно, с помощью команд, поступающих из управляющего компьютера или контроллера.

Модули имеют общепромышленное и взрывозащищенное исполнение. Для обеспечения взрывозащиты модули полностью заливаются прозрачным компаундом и имеют в электрической схеме элементы защиты по входным цепям, интерфейсам, а также цепям питания.

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Модули выпускаются в различных модификациях, отличающихся метрологическими характеристиками, конструкцией и наличием взрывозащиты. Структурное обозначение модулей представлено на рисунке 1. Общий вид модулей представлен на рисунках 2 и 3. Схема расположения мест пломбирования представлена на рисунке 5. Схема расположения мест нанесения знака утверждения типа и заводского номера представлено на рисунке 4. Нанесение знака поверки на модули не предусмотрено.

NLX - ХХХ - ХХХ

Отсутствие символа - интерфейс RS-485;

2 - 2 канала дискретного выхода, интерфейс RS-485;

3 - 3 канала дискретного выхода, интерфейс RS-485;

Ethernet - интерфейс Ethernet, 1 порт Ethernet;

Ethernet -2Р - интерфейс Ethernet, 2 порта Ethernet;

CAN - интерфейс CAN;

12V - взрывозащищенное исполнение с напряжением питания

12 В, интерфейс RS-485;

24 V - взрывозащищенное исполнение с напряжением питания

24 В, интерфейс RS-485;

49,9/100/125 - значение меры сопротивления (только для мо

_______дификаций 8CS и 16CS).__________________________________

Наименование модификации:

8AI - 8 каналов аналогового ввода;

16AI-I -16 каналов аналогового ввода сигналов тока;

8TI - 8 каналов термопар;

4RTD - 4 канала термосопротивлений;

4AO - 4 токовых или потенциальных выхода;

2C - 2 канала счетного ввода, 4 канала дискретного вывода;

4C - 4 канала счетного ввода, 2 канала дискретного вывода;

8CS - 8 каналов сопротивления;

______________16CS - 16 каналов сопротивления.__________________________ S - слотовое исполнение корпуса;

__________________Отсутствие символа - стандартное исполнение корпуса.______ Обозначение серии модулей.

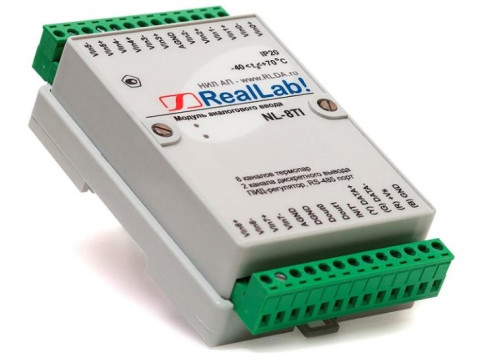

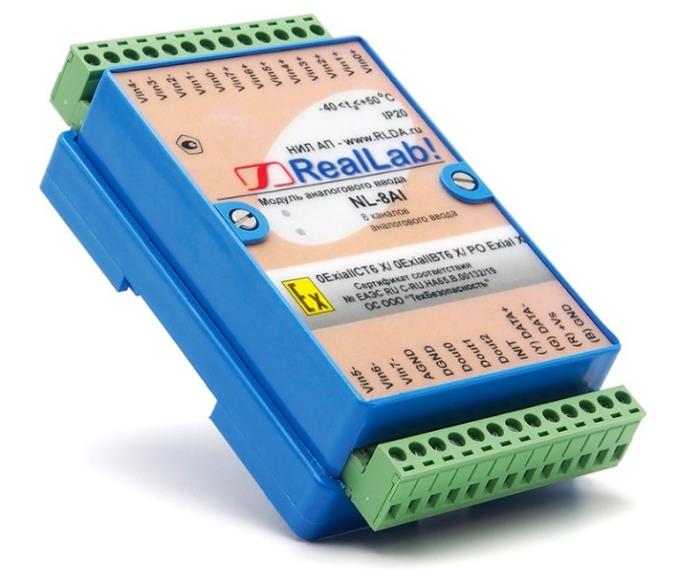

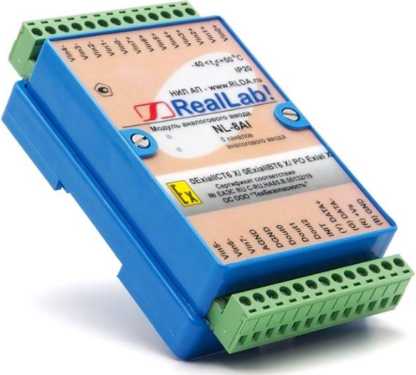

Рисунок 2 - Общий вид модулей со стандартным исполнением корпуса в общепромышленном (слева) и взрывозащищенном исполнении (справа) на примере NL-8TI, NL-8AI-12V

Рисунок 1 - Структурное обозначение модулей

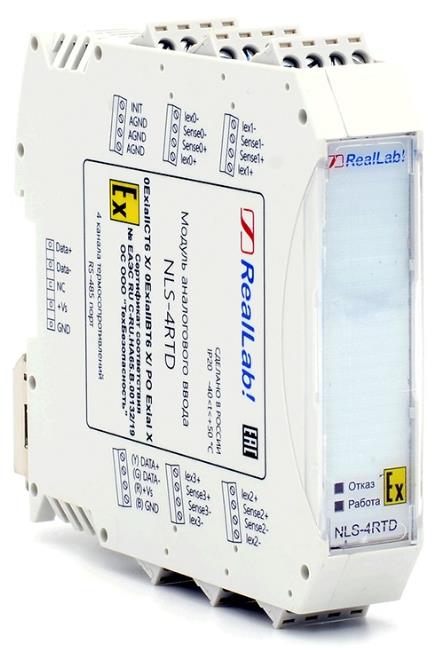

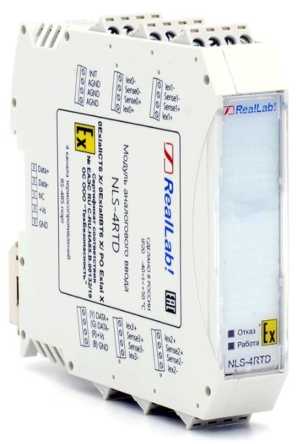

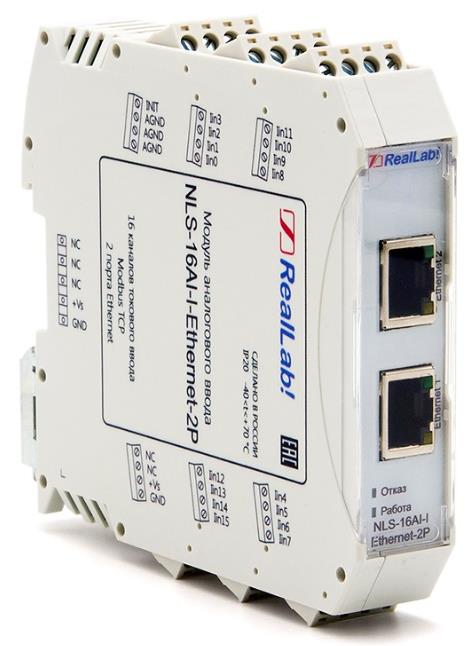

Рисунок 3 - Общий вид модулей со слотовым исполнением корпуса в общепромышленном (слева) и взрывозащищенном исполнении (справа)

на примере NLS-16AI-I-Ethernet-2P, NLS-4RTD-12V

Место нанесения заводского номера

Места нанесения знака утверждения типа

Место нанесения заводского номера

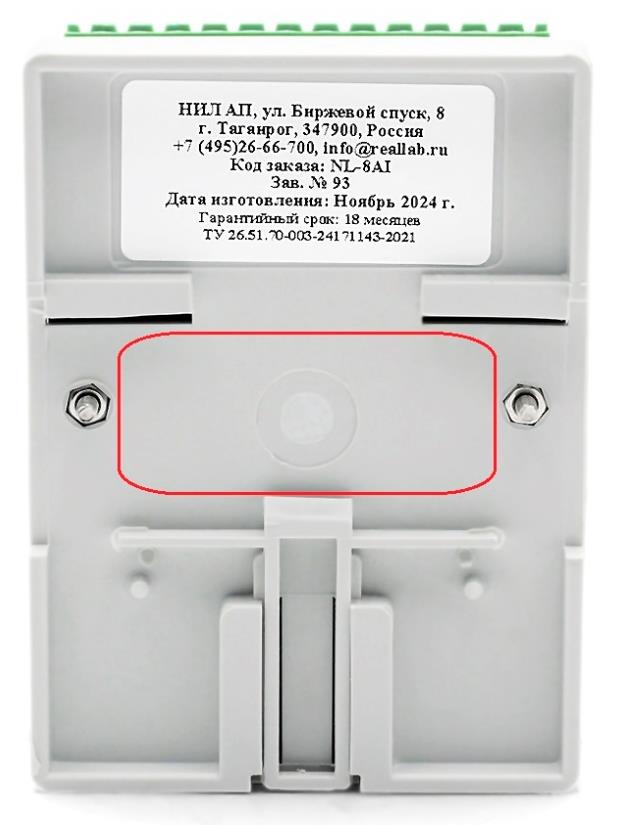

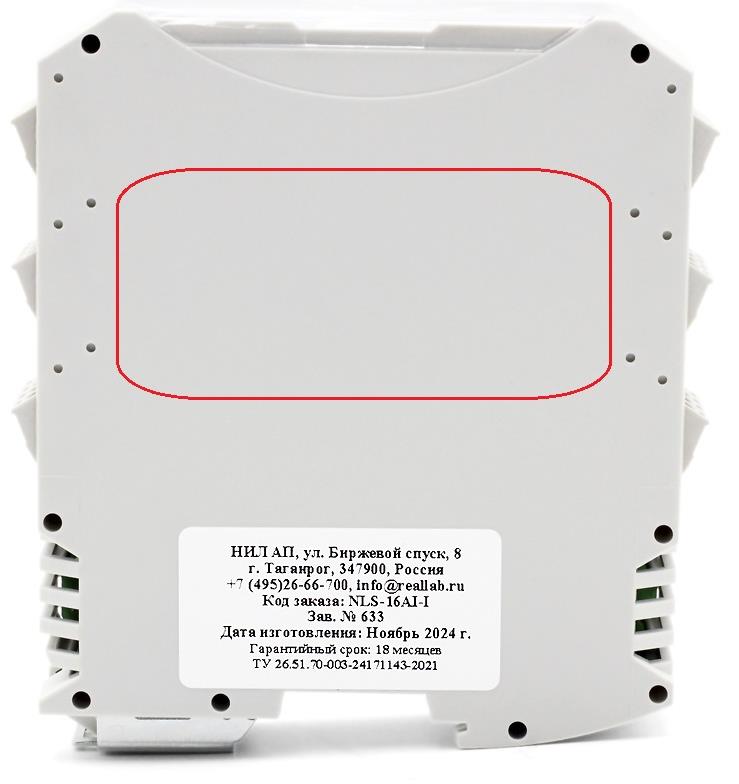

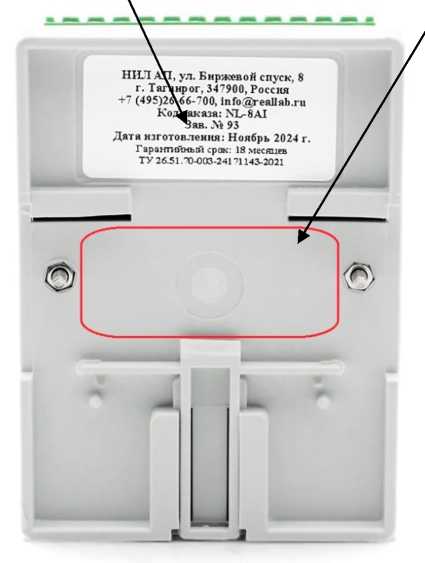

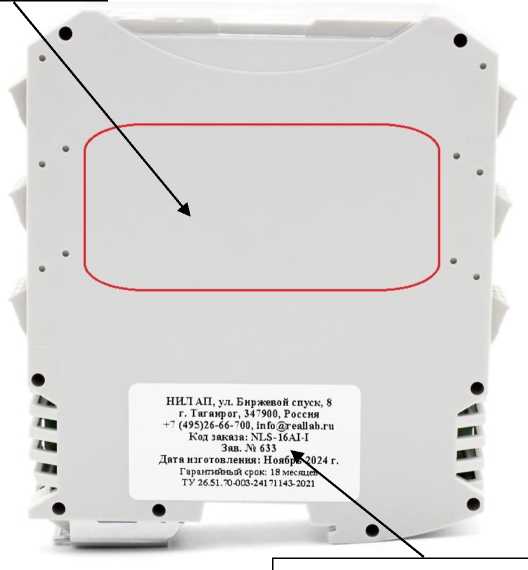

Рисунок 4 - Схема расположения мест нанесения знака утверждения типа и заводского номера для модулей со стандартным исполнением корпуса (слева) и модулей со слотовым исполнением корпуса (справа)

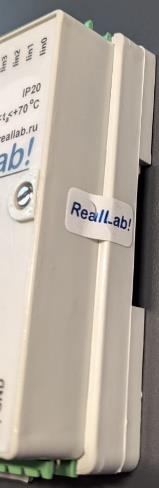

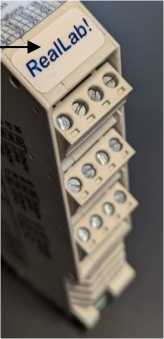

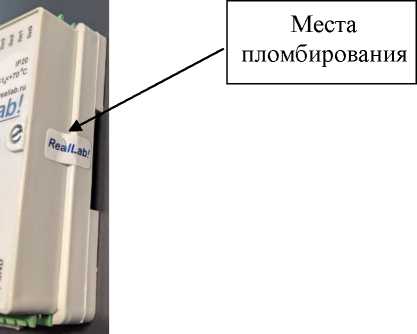

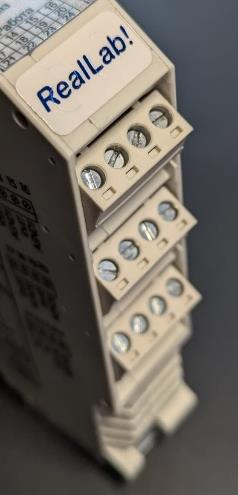

Рисунок 5 - Схема расположения мест пломбирования для модулей со стандартным исполнением корпуса (слева) и модулей со слотовым исполнением корпуса (справа)

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) индивидуально для каждого модуля. Доступ к ПО ограничен механически, путем пломбирования крышки модуля, под которой находится разъем для программирования. ПО каждого модуля устанавливается при изготовлении и не изменяется в процессе эксплуатации. Для модулей модификаций NL-8AI-12V, NLS-8AI-12V, NL-8TI-12V, NLS-8TI-12V, NL-4RTD-12V, NL-4AO, NLS-4AO, NL-2C, NL-2C-12V, NL-2C-24V, NLS-4C, NLS-4C-12V, NLS-4C-24V встроенное ПО не подразделяется на метрологически значимую и метрологически незначимую части. Для остальных модулей встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части. Метрологические характеристики модулей нормированы с учетом влияния метрологически значимой части встроенного ПО.

Идентификационные данные встроенного ПО модулей приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Наименование модификации

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Цифровой идентификатор ПО

NL-8AI

NL8AI

2.xx

-

NL-8AI-3

NL8AI3

2.xx

-

NL-8AI-12V

NL8AI

06.12.22

-

NL-8AI-24V

NL8AI

2.xx

-

NLS-8AI

NLS8AI

2.xx

-

NLS-8AI-12V

NLS8AI

26.09.23

-

NLS-8AI-24V

NLS8AI

2.xx

-

NLS-8AI-Ethernet

NL8AIE

2.xx

-

NLS-8AI-Ethemet-2P

NL8AIE

2.xx

-

NLS-8AI-CAN

NLS-08AI

2.xx

-

NL-16AI-I

NL16AII

2.xx

-

NLS-16AI-I

NLS16AII

2.xx

-

NLS-16AI-I-Ethernet

NL16AIIE

2.xx

-

NLS-16AI-I-Ethemet-2P

NL16AIIE

2.xx

-

NLS-16AI-I-CAN

NLS-16AI

2.xx

-

NL-8TI

NL8TI

2.xx

-

Наименование модификации

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Цифровой идентификатор ПО

NL-8TI-2

NL8TI2

2.хх

-

NL-8TI-12V

NL8TI

08.02.22

-

NL-8TI-24V

NL8TI

2.хх

-

NLS-8TI

NLS8TI

2.хх

-

NLS-8TI-12V

NLS8TI

31.10.23

-

NLS-8TI-24V

NLS8TI

2.хх

-

NLS-8TI-Ethemet

NL8TIE

2.хх

-

NLS-8TI-Ethemet-2P

NL8TIE

2.хх

-

NLS-8TI-CAN

NLS-08TI

2.хх

-

NL-4RTD

NL4RTD

2.хх

-

NL-4RTD-3

NL4RTD3

2.хх

-

NL-4RTD-12V

NL4RTD

15.07.20

-

NL-4RTD-24V

NL4RTD

2.хх

-

NLS-4RTD

NLS4RTD

2.хх

-

NLS-4RTD-12V

NL4RTD

16.08.24

-

NLS-4RTD-24V

NLS4RTD

2.хх

-

NLS-4RTD-Ethemet

NL4RTDE

2.хх

-

NLS-4RTD-Ethernet-2P

NL4RTDE

2.хх

-

NLS-4RTD-CAN

NLS-4RTD

2.хх

-

NL-4AO

NL4AO

06.09.10

-

NLS-4AO

NLS4AO

19.02.24

-

NLS-4AO-Ethernet

NL4AOE

10.07.24

-

NLS-4AO-Ethernet-2P

NL4AOE

10.07.24

-

NLS-4AO-CAN

NLS-4AO

1.хх

-

NL-2C

NL2C

09.04.10

-

NL-2C-12V

NL2C

09.04.10

-

NL-2C-24V

NL2C

09.04.10

-

NLS-4C

NS-4C

07.09.23

-

NLS-4C-12V

NS-4C

07.09.23

-

NLS—4C—24V

NS-4C

07.09.23

-

Примечания

1. Номер версии встроенного ПО состоит из двух частей:

- номер версии метрологически значимой части ПО (1. или 2.);

- номер версии метрологически незначимой части ПО (х), где «х» может принимать целые значения в диапазоне от 0 до 9.

2. Модули модификаций NL-8CS-49,9; NL-16CS-49,9; NLS-8CS-49,9; NLS-16CS-49,9; NLS-8CS-100; NLS-16CS-100; NL-8CS-125; NL-16CS-125; NLS-8CS-125; NLS-16CS-125 не имеют программного обеспечения.

Метрологически значимая часть встроенного ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики, типы входных сигналов, диапазоны измерений (преобразований), пределы допускаемых основных и дополнительных погрешностей измерений (преобразований) приведены в таблицах 2 - 14. Технические характеристики модулей приведены в таблице 15. Показатели надежности приведены в таблице 16.

Таблица 2 - Метрологические характеристики модулей модификаций NL-8TI, NL-8TI-2, NL-8TI-24V, NLS-8TI, NLS-8TI-24V, NLS-8TI-Ethernet, NLS-8TI-Ethernet-2P, NLS-8TI-CAN

Тип термопары по ГОСТ Р 8.585-2001

Диапазон измерений сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте

Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте*

Пределы допускаемой абсолютной дополнительной погрешности измерений сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С*

J (ТЖК)

от -210 °C до +1200 °C

±1,0 °С

±0,25 °С

K (ТХА)

от -200 °C до +1372 °C

±1,0 °С

±0,25 °С

т (тмк)

от -200 °C до +400°C

±1,0 °С

±0,25 °С

E (ТХКн)

от -200 °C до +1000 °C

±1,0 °С

±0,25 °С

R (ТПП - платина 13%)

от -50 °C до +1768 °C

±1,5 °С

±0,375 °С

S (ТПП, платина 10%)

от -50 °C до +1768 °C

±1,5 °С

±0,375 °С

B (ТПР)

от +250 °C до +1820 °C

±2,0 °С

±0,50 °С

N (ТНН)

от -200 °C до +1300 °C

±1,5 °С

±0,375 °С

L (ТХК)

от -200 °C до +800 °C

±1,5 °С

±0,375 °С

А-1 (ТВР)

от 0 °C до +2500 °C

±1,5 °С

±0,375 °С

А-2 (ТВР)

от 0 °C до +1800 °C

±1,5 °С

±0,375 °С

А-3 (ТВР)

от 0 °C до +1800 °C

±1,5 °С

±0,375 °С

Примечание:

* - Пределы допускаемой абсолютной погрешности измерений температуры от термопар включают в себя погрешность модуля и погрешность линеаризации нелинейности термопары и не включают погрешность термопары и погрешность встроенного датчика температуры холодного спая.

Таблица 3 - Метрологические характеристики модулей модификаций NL-4RTD, NL-4RTD-3, NL-4RTD-24V, NLS-4RTD, NLS-4RTD-24V, NLS-4RTD-Ethernet, NLS-4RTD-CAN, NLS-4RTD-Ethernet-2P

Тип термопреобразователей сопротивления

Диапазон измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте*

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

Pt50**, Pt100**, Pt500**, PtlOOO** с температурным коэффициентом а=0,00385 °C’1

от ’200 ОС до +850 ОС

±0,1 %

±0,05 %

50П**, 100П**, 500П**, 1000П** с температурным коэффициентом а=0,00391 °C’1

от ’200 ос до +850 ос

±0,1 %

±0,05 %

100H**, 500H**, 1000H** с температурным коэффициентом а=0,00617 °C’1

от ’60 ос до +180 ос

±0,1 %

±0,05 %

Cu50***, Cu100***, Cu500***, Cu1000*** с температурным коэффициентом а=0,00426 °C’1

от ’50 ос до +200 ос

±0,1 %

±0,05 %

50М**, 100M**, 500М**, 1000М** с температурным коэффициентом а=0,00428 °C’1

от ’180 ос до +200 ос

±0,1 %

±0,05 %

Примечания:

* ’ Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте не включают погрешность термопреобразователей сопротивления.

* *’ Термопреобразователи сопротивления по ГОСТ 6651’2009;

* ** ’ Номинальная статическая характеристика для термопреобразователей сопротивления приведена в руководстве по эксплуатации.

Таблица 4 - Метрологические характеристики модулей модификаций NL-8AI, NL-8AI-3, NL-8AI-24V, NLS-8AI, NLS-8AI-24V,

NLS-8AI-Ethemet, NLS-8AI-Ethernet-2P, N

LS-8AI-CAN

Режим измерения

Физическая величина

Диапазоны измерений силы/напряже-ния постоянного тока

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений напряже-ния/силы постоянного тока

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений напряжения/силы постоянного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

Дифференциальный

Напряжение постоянного тока

от -150 до 150 мВ

±0,1 %

±0,05 %

от -500 до 500 мВ

±0,1 %

±0,05 %

от -1 до 1 В

±0,1 %

±0,05 %

от -5 до 5 В

±0,1 %

±0,05 %

от -10 до 10 В

±0,1 %

±0,05 %

Сила постоянного тока

от -25 до 25 мА

±0,1 %

±0,05 %

Одиночный

Напряжение постоянного тока

от 0 до 150 мВ

±0,1 %

±0,05 %

от 0 до 500 мВ

±0,1 %

±0,05 %

от 0 до 1 В

±0,1 %

±0,05 %

от 0 до 5 В

±0,1 %

±0,05 %

от 0 до 10 В

±0,1 %

±0,05 %

Сила постоянного тока

от 0 до 25 мА

±0,1 %

±0,05 %

Таблица 5 - Метрологические характеристики модулей модификаций NLS-4AO, NLS-4AO-Ethemet, NLS-4AO-Ethemet-2P, NLS-4AO-CAN

Физическая величина

Диапазоны воспроизведений силы/напряжения постоянного тока

Пределы допускаемой приведенной к диапазону воспроизведений основной погрешности воспроизведений напряже-ния/силы постоянного тока

Пределы допускаемой приведенной к диапазону воспроизведения дополнительной погрешности воспроизведений напряжения/силы постоянного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

Сила постоянного тока

от 0 до 20 мА

±0,1 %

±0,05 %

от 0 до 24 мА

±0,1 %

±0,05 %

от 4 до 20 мА

±0,1 %

±0,05 %

Напряжение постоянного тока

от 0 до 5 В

±0,1 %

±0,05 %

от 0 до 10 В

±0,1 %

±0,05 %

от -5 до 5 В

±0,1 %

±0,05 %

от -10 до 10 В

±0,1 %

±0,05 %

Таблица 6 - Метрологические характеристики модулей модификаций NL-4AO

Физическая величина

Диапазоны воспроизведений силы/напряжения постоянного тока

Пределы допускаемой приведенной диапазону воспроизведений основной погрешности воспроизведений напряжения/силы постоянного тока

Пределы допускаемой дополнительной приведенной к диапазону воспроизведений погрешности воспроизведений напряжения/силы постоянного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

Сила постоянного тока

от 0 до 20 мА

±0,1 %

±0,05 %

от 4 до 20 мА

±0,1 %

±0,05 %

Напряжение постоянного тока

от 0 до 5 В

±0,1 %

±0,05 %

от 0 до 10 В

±0,1 %

±0,05 %

от -5 до 5 В

±0,1 %

±0,05 %

от -10 до 10 В

±0,1 %

±0,05 %

Таблица 7 - Метрологические характеристики модулей модификаций NL-2C, NL-2C-12V, NL-2C-24V, NLS-4C, NLS-4C-12V, NLS-4C-24V

Модификация модуля

Диапазон измерений частоты следования импульсов

Пределы допускаемой абсолютной основной погрешности измерений частоты следования импульсов, Гц

Пределы допускаемой абсолютной дополнительной погрешности измерений частоты следования импульсов, вызванной изменением температуры на каждые 10 °С, Гц

NL-2C, NL-2C-12V, NL-2C-24V

от 10 Гц до 300 кГц

± (0,0002 • f + 1)

± (0,0004 • f + 2)

NLS-4C, NLS-4C-12V, NLS-4C—24V

от 1 Гц до 25 кГц

f - измеряемая частота в Гц;

Т - время счета импульсов (1 с или 0,1 с).

Параметры входных импульсных сигналов: диапазон амплитудных значений от 0,8 до 32 В; длительность импульсных сигналов не менее 5 мкс.

Таблица 8 - Метрологические характеристики модулей модификаций NL-8TI-12V, NLS-8TI-12V

Тип термопары по ГОСТ Р 8.585-2001

Диапазон измерений сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте

Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте*

Пределы допускаемой абсолютной дополнительной погрешности измерений сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С*

J (ТЖК)

от -210 °C до +1200 °C

±3,0 °С

±1,0 °С

K (ТХА)

от -100 °C до +1000 °C

±3,5 °С

±1,0 °С

T (тмк)

от -100 °C до +400 °C

±2,5 °С

±1,0 °С

E (ТХКн)

от -100 °C до +1000 °C

±3,5 °С

±1,0 °С

R (ТПП - платина 13%)

от +500 °C до +1750 °C

±4,0 °С

±1,0 °С

S (ТПП, платина 10%)

от +500 °C до +1750 °C

±4,0 °С

±1,0 °С

B (ТПР)

от +250 °C до +1820 °C

±4,0 °С

±1,0 °С

N (ТНН)

от -100 °C до +1300 °C

±4,0 °С

±1,0 °С

L (ТХК)

от -100 °C до +800 °C

±3,0 °С

±1,0 °С

Примечание:

* - Пределы допускаемой абсолютной погрешности измерений сигналов от термопар по ГОСТ Р 8.585-2001 в температурном эквиваленте включают в себя погрешность модуля и погрешность линеаризации нелинейности термопары и не включает погрешность термопары и погрешность встроенного датчика температуры холодного спая.

Таблица 9 - Метрологические характеристики модулей модификаций N

IL-8TI-12V, NLS-8TI-12V

Диапазоны измерений напряжения постоянного тока

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений напряжения постоянного тока

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

от -15 до 15 мВ

±0,1 %

±0,05 %

от -50 до 50 мВ

±0,1 %

±0,05 %

от -100 до 100 мВ

±0,1 %

±0,05 %

от -500 до 500 мВ

±0,1 %

±0,05 %

от -1 до 1 В

±0,1 %

±0,05 %

от -2,5 до +2,5 В

±0,1 %

±0,05 %

Таблица 10 - Метрологические характеристики модулей модификаций NL-4RTD-12V, NLS-4RTD-12V

Диапазон измерений электрического сопротивления постоянному току

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений электрического сопротивления постоянному току

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

от 0 до 3137 Ом

±0,1 %

±0,05 %

аблица 11 - Метрологические характеристики модулей модификаций NL-4RTD-12V, NLS-4RTD-12V

Тип термопреобразователей сопротивления

Диапазон измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте*

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

Pt100**

от -100 °C до +100 °C

±0,2 %

±0,1 %

от 0 °C до +100 °C

±0,2 %

±0,1 %

от 0 °C до +200 °C

±0,2 %

±0,1 %

от 0 °C до +600 °C

±0,2 %

±0,1 %

100П**

от -100 °C до +100 °C

±0,2 %

±0,1 %

от 0 °C до +100 °C

±0,2 %

±0,1 %

от 0 °C до +200 °C

±0,2 %

±0,1 %

от 0 °C до +600 °C

±0,2 %

±0,1 %

120H**

от -60 °C до +100 °C

±0,2 %

±0,1 %

от 0 °C до +100 °C

±0,2 %

±0,1 %

PtlOOO**

от -200 °C до +600 °C

±0,2 %

±0,1 %

50М**

от -180 °C до +200 °C

±0,2 %

±0,1 %

Cu50***

от -50 °C до +200 °C

±0,2 %

±0,1 %

Примечания:

*- Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте не включают погрешность термопреобразователей сопротивления.

**- Термопреобразователей сопротивления по ГОСТ 6651-2009;

*** - Номинальная статическая характеристика для термопреобразователей сопротивления приведена в руководстве по эксплуатации.

Таблица 12 - Метрологические характеристики модулей модификаций NL-8AI-12V, NLS-8AI-12V

Физическая величина

Диапазоны измерений силы/напря-жения постоянного тока

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений напряже-ния/силы постоянного тока

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений напряжения/ силы постоянного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

Сила постоянного тока

от -20 до 20 мА

±0,1 %

±0,05 %

Напряжение постоянного тока

от -150 до 150 мВ

±0,1 %

±0,05 %

от -500 до 500 мВ

±0,1 %

±0,05 %

от -1 до 1 В

±0,1 %

±0,05 %

от -5 до 5 В

±0,1 %

±0,05 %

от -10 до 10 В

±0,1 %

±0,05 %

Таблица 13 - Метрологические характеристики модулей модификаций NL-8CS-49,9, NL-16CS-49,9, NLS-8CS-49,9, NLS-16CS-49,9,

NLS-8CS-100, NLS-16CS-100, NL-8CS-125, NL-16CS-125, NLS-8CS-125, NLS-16CS-125

Модификация модуля

Номинальное значение воспроизводимого электрического сопротивления постоянному току

Пределы допускаемой приведенной к номинальному значению основной погрешности воспроизведений электрического сопротивления постоянному току

Пределы допускаемой приведенной к номинальному значению дополнительной погрешности воспроизведений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

NL-8CS-49,9, NL-16CS-49,9, NLS-8CS-49,9, NLS-16CS-49,9

49,9 Ом

±0,1 %

±0,01 %

NL-8CS-100, NL-16CS-100, NLS-8CS-100, NLS-16CS-100

100,0 Ом

±0,1 %

±0,01 %

NL-8CS-125, NL-16CS-125, NLS-8CS-125, NLS-16CS-125

125,0 Ом

±0,1 %

±0,01 %

Таблица 14 - Метрологические характеристики модулей модификаций NL-16AI-I, NLS-16AI-I, NLS-16AI-I-Ethernet, NLS-16AI-I-Ethernet-2P,

NLS-16AI-I-CAN

Физическая величина

Диапазоны измерений силы постоянного тока

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений силы постоянного тока

Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С

Сила постоянного тока

от 0 до 25 мА

±0,1 %

±0,05 %

Таблица 15 - Технические характеристики модулей

Наименование характеристики

Значение

Габаритные размеры корпуса модуля (высотахширинахглубина), мм, не более:

- для стандартного исполнения корпуса, включая взрывозащищенное исполнение

- для слотового исполнения корпуса, включая взрывозащищенное исполнение

123x76x33

109,0x22,5x113,0

Масса, г, не более:

- для стандартного исполнения и слотового исполнения корпуса

- для всех вариантов модулей взрывозащищённого исполнения NLX-XXX-12V, NLX-XXX-24V

200

500

Потребляемая мощность, Вт

от 0,3 до 51)

Номинальное напряжение питания постоянного тока, В: - модулей всех модификаций кроме NLX-XXX-12V - модулей модификаций NLX-XXX-12V

24

12

Маркировка взрывозащиты

0Ex ia IIC T6 Ga X PO Ex ia I Ma X

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 до 75 от 84,0 до 106,0

Рабочие условия измерений:

- температура окружающего воздуха

- для модулей общепромышленного исполнения, °С

- для модулей взрывозащищённого исполнения, °С

- относительная влажность воздуха при температуре воздуха +30 °С, %

- атмосферное давление, кПа

от -40 до +70 от -40 до +50

до 90

до 106

1) В зависимости от модификации

Таблица 16 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

10

Знак утверждения типа

наносится на лицевую панель модулей типографским способом и защищается от механических воздействий абразивно-стойкой прозрачной пленкой, а также на титульный лист паспорта типографским способом.

Комплектность

Таблица 17 - Комплектность модулей

Наименование

Обозначение

Количество

Модуль автоматики серии NL

-

1 шт.

Паспорт

НПКГ.421457.ХХ-ХХХ1)ПС

1 экз.

Руководство по эксплуатации

НПКГ.421457. ХХ-ХХХ1) РЭ

1 экз.

Методика поверки

-

1 экз.

1) - в зависимости от модификации

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ТУ 26.51.70-003-24171143-2021 «Модули автоматики серии NL. Технические условия»

Смотрите также

75711-19
ТВПС-2000М Тележки весоповерочные самоходные
Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово
Тележки весоповерочные самоходные «ТВПС-2000М» (далее - тележки) предназначены для воспроизведения статической нагрузки, эквивалентной действию гирь класса точности М1 по ГОСТ OIML R 111-1-2009, на поверяемых вагонных весах, а также для перемещения э...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПНС-16 АО «МТСК» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения,...
75713-19
BMW-336-Р45 Дозаторы бункерные весовые
АО "Туапсинский зерновой терминал", РОССИЯ, г.Туапсе
Дозаторы бункерные весовые модели BMW-336-F45 (далее - дозаторы) предназначены для весового дозирования в автоматическом режиме сыпучих материалов.
75714-19
IGBT-7002-100V400A Тестеры
Фирма "Neware Technology Limited", КИТАЙ
Тестеры IGBT-7002-100V400A (далее - тестеры) предназначены для измерений напряжения и силы постоянного тока, установки временных интервалов, выполняют функции заряда/разряда аккумуляторных батарей.
75715-19
PIOX S Концентратомеры ультразвуковые
Фирма "FLEXIM GmbH", Германия
Концентратомеры ультразвуковые PIOX S (далее - концентратомеры) предназначены для непрерывного измерения массовой доли кислот, солей и щелочей в водных растворах в трубопроводах или ёмкостях.
