Пипетки 1-го и 2-го классов точности
| Номер в ГРСИ РФ: | 7577-02 |
|---|---|
| Категория: | Пипетки |
| Производитель / заявитель: | ПАО "Химлаборприбор", г.Клин |
Пипетки 1-го и 2-го класса точности предназначены для измерений объёма жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 7577-02 | ||||||
| Действует | по 17.01.2028 | ||||||
| Наименование | Пипетки 1-го и 2-го классов точности | ||||||
| Приказы |
№1381 от
07.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e746ac29-55c7-f165-182e-7fa961f21ad5 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2007 | ||||||
| Общие данные | |
|---|---|
| Источник информации | CD 2002г |
| Технические условия на выпуск | ГОСТ 29227-91, ГОСТ 29169-91 |
| Класс СИ | 29.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 15.02.2013 продлен срок свидетельстваВзамен № 7577-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Клинского ЦСМ |
| Адрес центра | 141600, г.Клин, ул.Дзержинского, 2 |
| Руководитель центра | Ургант Олег Владимирович |
| Телефон | (8*095) 539-80-69 |
| Факс | (8224) 241-62 |
| Информация о сертификате | |
| Срок действия сертификата | 15.02.2018 |
| Номер сертификата | 13517 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 130 п. 01 от 15.02.201313д2 от 27.12.07 п.13913 от 12.11.02 п.170 |
Производитель / Заявитель
ПАО «Химлаборприбор», РОССИЯ, 141601, Московская обл., г. Клин, ул. Папивина, д. 3
Россия
141600, Московская обл., ул.Папивина, 3. тел. (49624) 5-95-09, 2-47-41, 2-64-00, тел/факс 2-35-48, E-mail: mail@klinlab.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.234-77 |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
255089
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 255026 (100%) |
| Неуспешных поверок (СИ непригодно) | 63 (0 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
7577-02: Описание типа
2018-07577-02.pdf
|
Скачать | 222.4 КБ | |
|
7577-02: Методика поверки
2022-mp07577-02.pdf
|
Скачать | 61.9 КБ | |
|
7577-02: Описание типа
2018-7577-02.pdf
Файл устарел
|
Скачать | 222.4 КБ | |
|
7577-02: Описание типа
2025-7577-02.pdf
Файл устарел
|
Скачать | 5.6 MБ | |
|
7577-02: Методика поверки
2022-mp7577-02.pdf
Файл устарел
|
Скачать | 61.9 КБ | |
|
7577-02: Описание типа
2025-7577-02-1.pdf
|
Скачать | 5.6 MБ |
Описание типа
Назначение
Пипетки 1-го и 2-го класса точности предназначены для измерений объёма жидкости.
Описание
Принцип действия пипеток 1-го и 2-го класса точности основан на измерении определенного объёма жидкости, который выливается из пипетки.
Пипетки 1-го и 2-го класса точности представляют собой прямые или с расширением стеклянные цилиндрические трубки с узким оттянутым концом. На градуированных пипетках нанесена шкала, соответствующая номинальной вместимости. На пипетках с одной отметкой нанесена градуировочная отметка, опоясывающая трубку и соответствующая номинальной вместимости.
Пипетки 1-го класса точности градуированные изготавливаются по ГОСТ 29227-91 следующих типов и исполнений:
• Тип 4 исполнение 1- пипетки с делениями прямые, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объёму. Время ожидания - 15 с.
• Тип 4 исполнение 2- пипетки с делениями с расширением, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объёму. Время ожидания - 15 с.
Пипетки 2-го класса точности градуированные изготавливаются по ГОСТ 29227-91 следующих типов и исполнений:
• Тип 1 исполнение 2 - пипетки с делениями с расширением, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя отметка соответствует номинальной вместимости.
• Тип 2 исполнение 1 - пипетки с делениями прямые, вымеряемые на слив жидкости от любой отметки до сливного кончика. Верхняя отметка соответствует номинальной вместимости.
• Тип 2 исполнение 2 - пипетки с делениями с расширением, вымеряемые на слив жидкости от любой отметки до сливного кончика. Верхняя отметка соответствует номинальной вместимости.
• Тип 3 исполнение 1 - пипетки с делениями прямые, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объёму.
• Тип 3 исполнение 2 - пипетки с делениями с расширением, вымеряемые на слив жидкости от верхней нулевой отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объёму.
Пипетки 1-го и 2-го класса точности с одной отметкой изготавливаются по ГОСТ 29169-91 следующих исполнений:
• Исполнение 1 - пипетки с одной отметкой прямые.
• Исполнение 2 - пипетки с одной отметкой, с расширением.
Пипетки вымеряют на слив.
Знак поверки наносится на боковую поверхность пипеток или над шкалой или методом трафаретной печати, или с помощью деколи, или методом лазерной гравировки.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на пипетку методом лазерной гравировки и имеет цифровое обозначение, состоящее из арабских цифр, по системе нумерации завода-изготовителя.
Общий вид средства измерений представлен на рисунках 1-4.

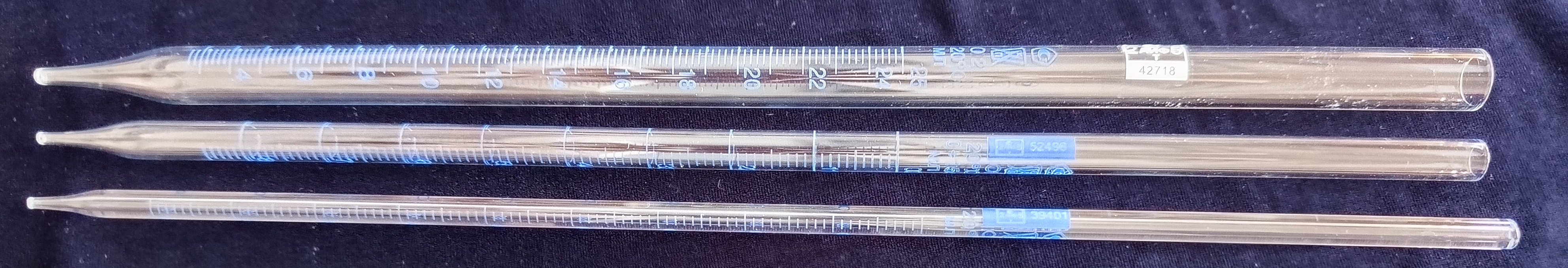

Рисунок 1 - Общий вид пипеток 1-го и 2-го класса точности градуированных исполнение 1 с местами нанесения знака утверждения типа, знака поверки и заводского номера

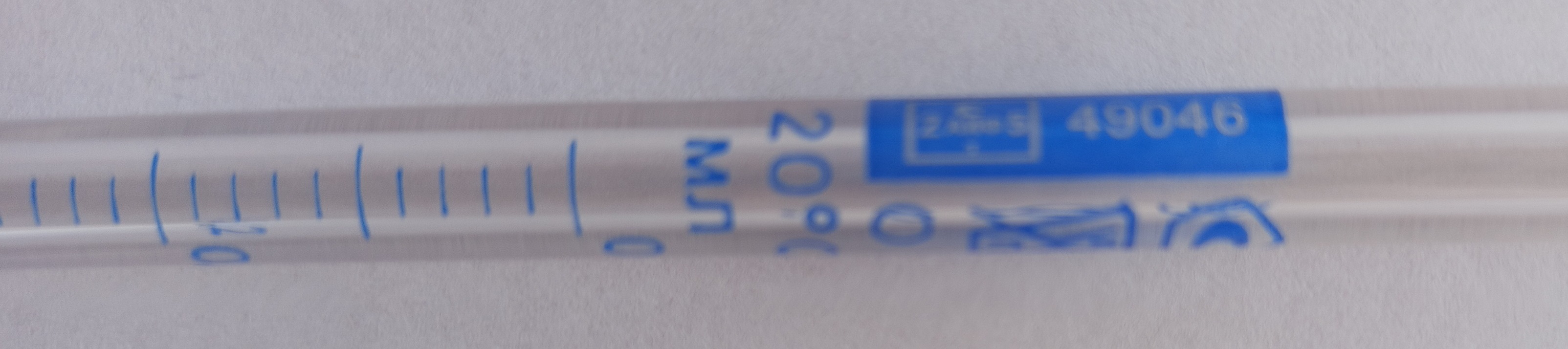

Места нанесения знака утверждения типа, знака поверки и заводского номера

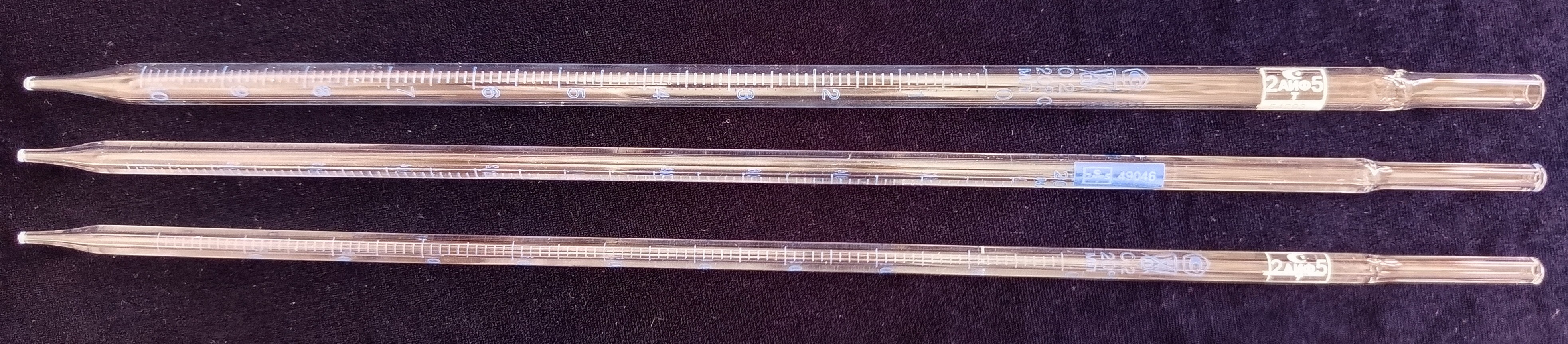

Рисунок 2 - Общий вид пипеток 1-го и 2-го класса точности градуированных исполнение 2 с местами нанесения знака утверждения типа, знака поверки и заводского номера

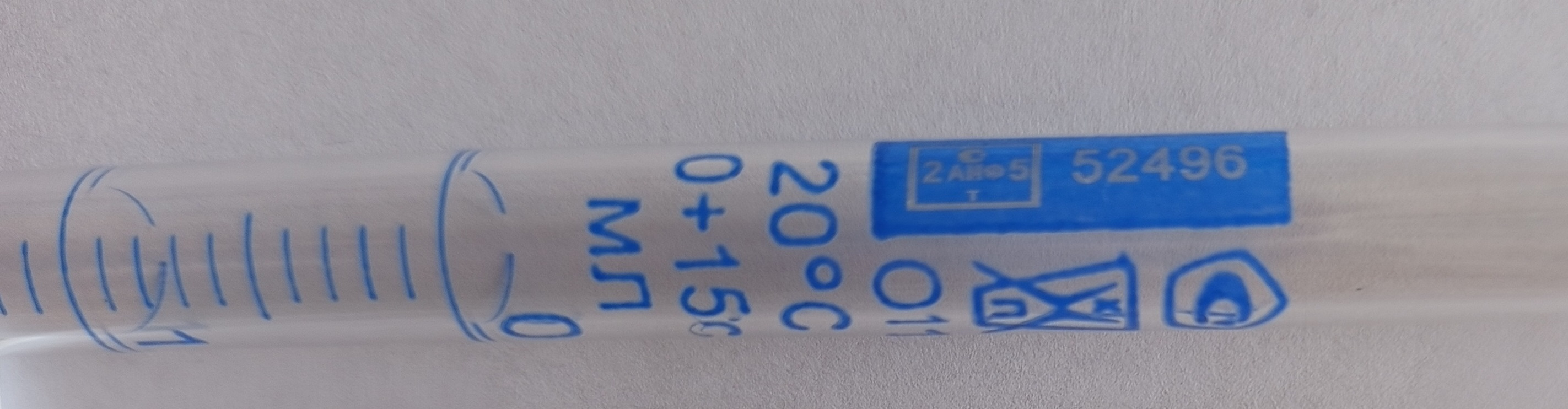

Места нанесения знака утверждения типа, знака поверки и заводского номера

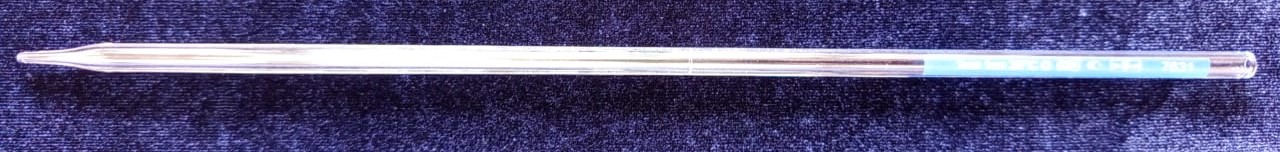

Рисунок 3 - Общий вид пипеток 1-го и 2-го класса точности с одной отметкой исполнение 1 с местами нанесения знака утверждения типа, знака поверки и заводского номера

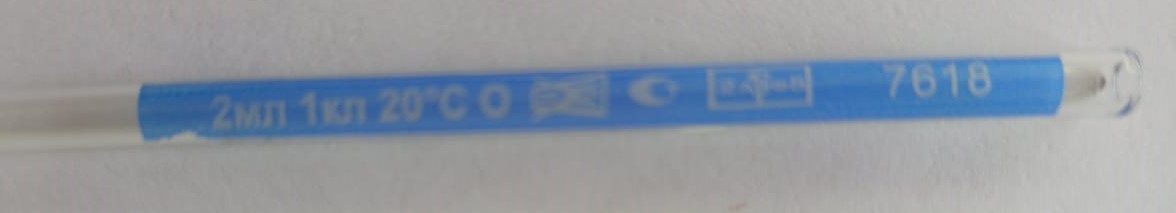

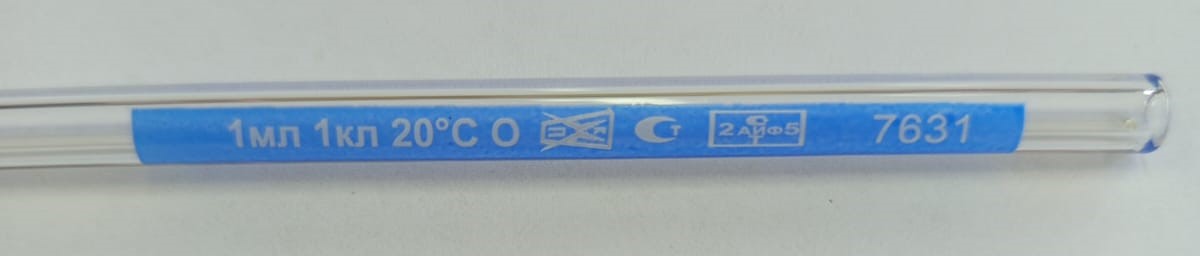

Места нанесения знака утверждения типа, знака поверки и заводского номера

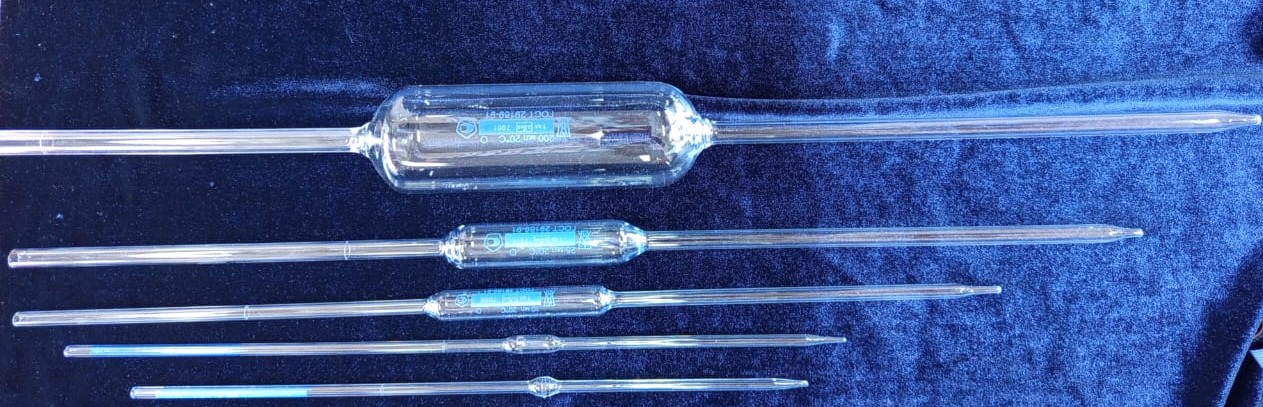

Рисунок 4 - Общий вид пипеток 1-го и 2-го класса точности с одной отметкой исполнение 2 с местами нанесения знака утверждения типа, знака поверки и заводского номера
Пломбирование пипеток 1-го и 2-го класса точности не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Пипетки 1-го класса точности тип 4 исполнение 1 | ||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 | ||||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0,1 | ||||
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,006 |
±0,01 |
±0,03 |
±0,05 | ||||
|
Время слива воды из пипеток, с |
от 2 до 8 |
от 2 до 8 |
от 5 до 11 |
от 5 до 11 | ||||
|
Пипетки 1-го класса точности тип 4 исполнение 2 | ||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 | ||||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0,1 | ||||
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,006 |
±0,01 |
±0,03 |
±0,05 | ||||
|
Время слива воды из пипеток, с |
от 2 до 8 |
от 2 до 8 |
от 5 до 11 |
от 5 до 11 | ||||
|
Пипетки 2-го класса точности тип 1 исполнение 2 | ||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
25 | |||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0,1 |
0,2 | |||
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,01 |
±0,02 |
±0,05 |
±0,1 |
±0,2 | |||
|
Время слива воды из пипеток, с |
от 2 до 10 |
от 2 до 12 |
от 5 до 14 |
от 5 до 17 |
от 9 до 21 | |||
|
Наименование характеристики |
Значение | ||||||
|
Пипетки 2-го класса точности тип 2 исполнение 1 | |||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
25 | ||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0,1 |
0,2 | ||
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,01 |
±0,02 |
±0,05 |
±0,1 |
±0,2 | ||
|
Время слива воды из пипеток, с |
от 2 до 10 |
от 2 до 12 |
от 5 до 14 |
от 5 до 17 |
от 9 до 21 | ||
|
Пипетки 2-го класса точности тип 2 исполнение 2 | |||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
25 | ||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 |
0,1 |
0,2 | ||
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,01 |
±0,02 |
±0,05 |
±0,1 |
±0,2 | ||
|
Время слива воды из пипеток, с |
от 2 до 10 |
от 2 до 12 |
от 5 до 14 |
от 5 до 17 |
от 9 до 21 | ||
|
Пипетки 2-го класса точности тип 3 исполнение 1 | |||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 | ||||
|
Цена наименьшего деления, мл |
0,01 |
0,02 |
0,05 | ||||
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,01 |
±0,02 |
±0,05 | ||||
|
Время слива воды из пипеток, с |
от 2 до 10 |
от 2 до 12 |
от 5 до 14 | ||||
|
Пипетки 2-го класса точности тип 3 исполнение 2 | |||||||
|
Номинальная вместимость, мл |
10 | ||||||
|
Цена наименьшего деления, мл |
0,1 | ||||||
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,1 | ||||||
|
Время слива воды из пипеток, с |
от 5 до 17 | ||||||
|
Пипетки 1-го класса точности исполнение 1 | |||||||
|
Номинальная вместимость, мл |
1 | ||||||
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,008 | ||||||
|
Время слива воды из пипеток, с |
от 10 до 20 | ||||||
|
Наименование характеристики |
Значение | ||||||||||
|
Пипетки 1 -го класса точности исполнение 2 | |||||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
10,77 |
20 |
25 |
50 |
100 |
200 | |
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,00 8 |
±0,01 |
±0,01 5 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,05 |
±0,08 |
±0,1 | |
|
Время слива воды из пипеток, с |
от 10 до 20 |
от 10 до 25 |
от 15 до 30 |
от 15 до 40 |
от 15 до 40 |
от 25 до 50 |
от 25 до 50 |
от 30 до 60 |
от 40 до 60 |
от 50 до 70 | |
|
Пипетки 2-го класса точности исполнение 1 | |||||||||||
|
Номинальная вместимость, мл |
1 |
2 | |||||||||
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,015 |
±0,02 | |||||||||
|
Время слива воды из пипеток, с |
от 5 до 20 |
от 5 до 25 | |||||||||
|
Пипетки 2-го класса точности исполнение 2 | |||||||||||
|
Номинальная вместимость, мл |
1 |
2 |
5 |
10 |
10,77 |
20 |
25 |
50 |
100 |
200 | |
|
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, мл |
±0,01 5 |
±0,02 |
±0,03 |
±0,04 |
±0,04 |
±0,06 |
±0,06 |
±0,1 |
±0,15 |
±0,2 | |
|
Время слива воды из пипеток, с |
от 5 до 20 |
от 5 до 25 |
от 7 до 30 |
от 8 до 40 |
от 10 до 40 |
от 9 до 50 |
от 10 до 50 |
от 13 до 60 |
от 25 до 60 |
от 40 до 70 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная высота пипеток градуированных, мм |
220 |
|
Масса пипеток градуированных, кг, не более |
0,045 |
|
Максимальная высота пипеток с одной меткой, мм |
650 |
|
Масса пипеток с одной отметкой, кг, не более |
0,119 |
|
Условия эксплуатации: -температура окружающей среды, °C -относительная влажность воздуха, % -атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится на пипетки 1-го и 2-го класса точности с помощью деколи или методом шелкографии в соответствии с рисунками 1 - 4 и типографским способом в правом верхнем углу этикетки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пипетки 1-го и 2-го класса точности |
- |
количество по требованию заказчика |
|
Коробка упаковочная |
- |
1 шт. |
|
Этикетка упаковочная |
гф 7.382.014 ЭТ или гф 7.382.077 ЭТ или гф 7.352.588 ЭТ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Назначение» этикеток гф 7.382.014 ЭТ, гф 7.382.077 ЭТ, гф 7.352.588 ЭТ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости» (часть 3);
ГОСТ 29227-91 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования;
ГОСТ 29228-91 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 2. Пипетки градуированные без установленного времени ожидания;
ГОСТ 29229-91 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 3. Пипетки градуированные с временем ожидания 15 с;
ГОСТ 29169-91 Посуда лабораторная стеклянная. Пипетки с одной отметкой.
