Установка поверочная передвижная ТНМ-01
| Номер в ГРСИ РФ: | 75918-19 |
|---|---|
| Производитель / заявитель: | ООО "НПП "ГКС", г.Казань |
Установка поверочная передвижная ТНМ-01 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массового расхода жидкости и массы жидкости в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75918-19 |
| Наименование | Установка поверочная передвижная |
| Модель | ТНМ-01 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 1009 |
Производитель / Заявитель
ООО НПП "ГКС", г.Казань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 75918-19: Описание типа СИ | Скачать | 461.8 КБ | |
| 75918-19: Методика поверки МП 0851-1-2018 | Скачать | 5.5 MБ |
Описание типа
Назначение
Установка поверочная передвижная ТНМ-01 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массового расхода жидкости и массы жидкости в потоке.
Описание
Принцип действия установки основан на воспроизведении единиц массового расхода жидкости и массы жидкости в потоке, создаваемых с помощью насосных агрегатов (не входят в состав установки), гидравлического тракта, систем регулирования, управления, сбора и обработки информации, и измерений расхода жидкости и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений массового расхода жидкости и массы жидкости в потоке, средств измерений температуры и давления измеряемой среды, а также систем подготовки, подачи, регулирования, стабилизации расхода измеряемой среды, системы управления, сбора и обработки информации.
В качестве средств измерений массового расхода жидкости и массы жидкости в потоке в составе установки применяются три расходомера массовых Promass (регистрационный номер 68358-17) с номинальными диаметрами DN50, DN100 и DN250.
В качестве средств измерений температуры измеряемой среды применяются датчики температуры TMT142R (регистрационный номер 63821-16).
В качестве средств измерений давления измеряемой среды применяются датчики избыточного давления Метран-150 (регистрационный номер 32854-13).
Система управления, сбора и обработки информации реализована на базе комплекса измерительно-вычислительного ИМЦ-07 (регистрационный номер 53852-13).
Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемых средств измерений и средств измерений установки.
Общий вид установки представлен на рисунках 1 и 2.

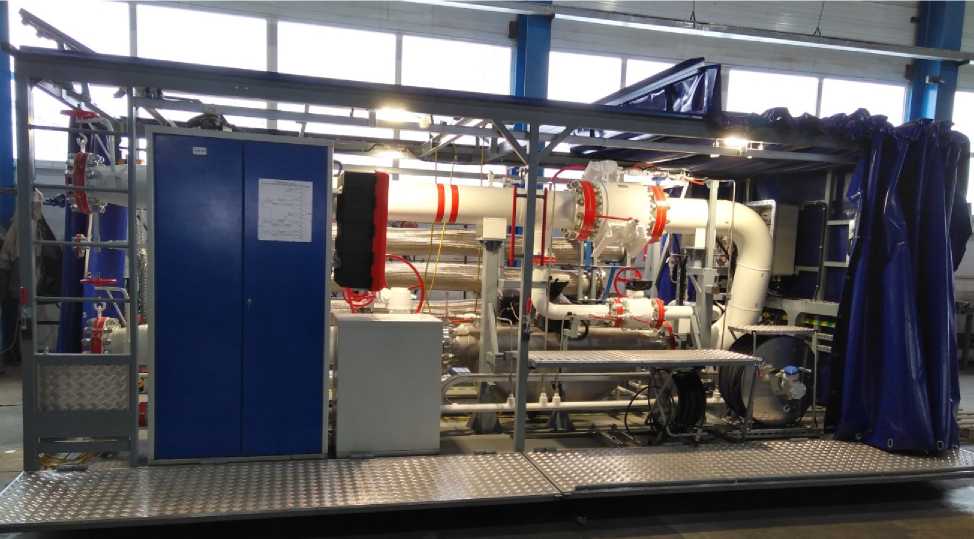

Рисунок 1 - Общий вид установки
Рисунок 2 - Общий вид установки
Пломбировку установки осуществляют с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируют фланцевые соединения расходомеров массовых Promass, входящих в состав установки, с нанесением знака поверки на пломбу. Средства измерений температуры и давления измеряемой среды, расходомеры массовые Promass, а также комплекс измерительно-вычислительный ИМЦ-07 пломбируют в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений расходомеров массовых Promass, входящих в состав установки, приведены на рисунке 3.
Места пломбирования
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения расходомеров массовых Promass, входящих в состав установки
Заводской номер установки указывается методом лазерной гравировки на маркировочную табличку, закрепленную на лицевой части шкафа управления установки.
Обозначение места нанесения маркировочной таблички представлено на рисунке 4.

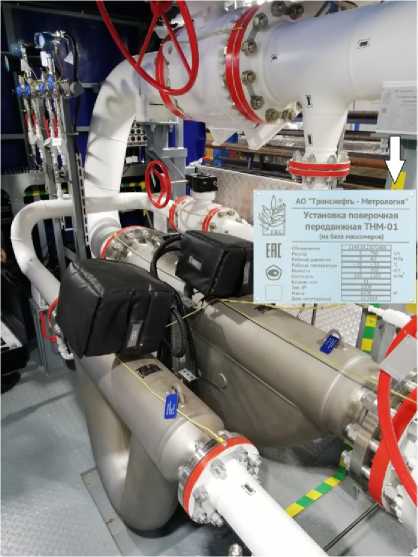

Рисунок 4 - Обозначение места нанесения маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) установки автономное.
Программное обеспечение установки реализовано на базе комплекса измерительно-вычислительного ИМЦ-07 (регистрационный номер 53852-13).
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В ПО реализована многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EMC07.exe или EMC07.Metrology.dll |
|
Номер версии (идентификационный номер) ПО |
PX.7000.01.01 или выше |
|
Цифровой идентификатор ПО |
332C1807 |
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимого массового расхода жидкости, т/ч |
от 5 до 700 |
|
Пределы допускаемой относительной погрешности установки при измерении массового расхода жидкости и массы жидкости в потоке, % |
±0,09 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая среда |
Вода по СанПиН 2.1.4.1074; нефть по ГОСТ Р 51858-2002; нефтепродукты по ГОСТ Р 523682005, ГОСТ Р 51866-2002, ГОСТ Р 51105-97 |
|
Температура измеряемой среды, °С - вода - нефть, нефтепродукты |
от +10 до +50 от -10 до +50 |
|
Давление измеряемой среды, МПа, не более |
4,0 |
|
1 |
2 |
|
Параметры электрического питания: Напряжение питания, В Частота, Гц |
220 ±22 50 ±1 |
|
Потребляемая мощность, ВА, не более |
1,5 |
|
Габаритные размеры в транспортном положении, мм, не более: - длина - ширина - высота |
6000 2515 2410 |
|
Масса, кг |
6200 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -40 до +50 от 10 до 90 от 84 до 107 |
|
Средний срок службы установки, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на центральной стойке, лазерным способом, а также на верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная передвижная |
ТНМ-01, заводской номер 1009 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Формуляр |
1 экз. | |
|
Методика поверки |
МП 1205-1-2020 |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Устройство и работа» и 4 «Использование по назначению» руководства по эксплуатации 1140.18.2.070.001 РЭ
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
