Системы измерительные ГОСТ-ТЕСТ (далее - системы) предназначены для измерений силы, избыточного давления, линейного перемещения и угла поворота.

Информация по Госреестру

Основные данные
Номер по Госреестру 75946-19
Наименование Системы измерительные
Модель ГОСТ-ТЕСТ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 22.08.2024
Производитель / Заявитель

ООО "ГОСТ", г.Нефтекамск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 174
Найдено поверителей 20
Успешных поверок (СИ пригодно) 172 (99%)
Неуспешных поверок (СИ непригодно) 2 (1%)
Актуальность информации 03.11.2024

Поверители

Скачать

75946-19: Описание типа СИ Скачать 151.5 КБ
75946-19: Методика поверки МП 455-2019 Скачать 859.8 КБ

Описание типа

Назначение

Системы измерительные ГОСТ-ТЕСТ (далее - системы) предназначены для измерений силы, избыточного давления, линейного перемещения и угла поворота.

Описание

Принцип действия систем основан на измерении датчиками соответствующих физических величин с последующим преобразованием модулем преобразования аналогового сигнала в цифровой сигнал и его передачей в модуль индикации. Модуль индикации обрабатывает полученные цифровые сигналы, в том числе с датчиков с цифровым выходным сигналом, и выводит на дисплей измеренные значения физических величин в общепринятых единицах.

Конструктивно системы могут состоять из трех модулей:

- модуль измерения представлен в виде датчиков соответствующих физических величин: силоизмерительных датчиков, датчиков избыточного давления, датчиков линейного перемещения, датчиков угла поворота. Внутри групп датчики различаются диапазонами измерения и конструкцией;

- модуль преобразования сигналов представлен в виде блока преобразования и передачи данных (далее - БСПД). Через БСПД также подается питание на датчики измерения физических величин и может осуществляться управление системами, регулирующими значение физических величин испытательного оборудования. БСПД различаются по количеству подключаемых модулей измерения;

- модуль индикации представлен в виде устройства преобразования и индикации сигналов, поступающих от датчиков в значения физических величин в общепринятых единицах (далее - БИ). БИ может иметь исполнение в виде кнопочного или сенсорного ПЭВМ.

Программное обеспечение, установленное в БИ, позволяет собирать, визуализировать, использовать для математических расчетов, хранить и передавать на другие электронновычислительные устройства цифровые данные, поступающие с БСПД.

Системы имеют несколько модификаций, отличающихся по количеству модулей измерения, их диапазонами измерений и допускаемыми погрешностями измерений, а также конструкцией БИ.

П еречень и обозначение модулей измерения представлены в таблице 1.

Таблица 1 - Перечень и обозначение модулей измерения

Наименование модуля измерения

Обозначение модуля измерения

Диапазон измерений

Датчик избыточного давления жидкости и газа

ДИД-1

от 0,01 до 1 МПа

ДИД-10

от 0,1 до 10 МПа

ДИД-25

от 0,25 до 25 МПа

ДИД-40

от 0,4 до 40 МПа

ДИД-60

от 0,6 до 60 МПа

ДИД-100

от 1 до 100 МПа

Датчик силы универсальный

ДСУ-0,5

от 0,005 до 0,5 кН

ДСУ-1

от 0,01 до 1 кН

ДСУ-2

от 0,02 до 2 кН

ДСУ-3

от 0,03 до 3 кН

ДСУ-5

от 0,05 до 5 кН

Продолжение таблицы 1

Наименование модуля измерения

Обозначение модуля измерения

Диапазон измерений

Датчик силы сжатия

ДСС-1

от 0,01 до 1 кН

ДСС-2

от 0,02 до 2 кН

ДСС-10

от 0,1 до 10 кН

ДСС-15

от 0,15 до 15 кН

ДСС-20

от 0,2 до 20 кН

ДСС-30

от 0,3 до 30 кН

ДСС-40

от 0,4 до 40 кН

ДСС-50

от 0,5 до 50 кН

ДСС-60

от 0,6 до 60 кН

ДСС-70

от 0,7 до 70 кН

ДСС-80

от 0,8 до 80 кН

ДСС-90

от 0,9 до 90 кН

ДСС-100

от 1 до 100 кН

ДСС-200

от 2 до 200 кН

ДСС-300

от 3 до 300 кН

ДСС-400

от 4 до 400 кН

ДСС-500

от 5 до 500 кН

ДСС-600

от 6 до 600 кН

ДСС-1000

от 10 до 1000 кН

ДСС-1500

от 15 до 1500 кН

Датчик линейного перемещения

ДЛП-100

от 0,1 до 100 мм

ДЛП-150

от 0,1 до 150 мм

ДЛП-300

от 0,1 до 300 мм

ДЛП-600

от 0,1 до 600 мм

ДЛП-750

от 0,1 до 750 мм

ДЛП-1000

от 0,1 до 1000 мм

ДЛП-1250

от 0,1 до 1250 мм

ДЛ-5

от 0,1 до 5 мм

ДЛ-10

от 0,1 до 10 мм

ДЛ-20

от 0,1 до 20 мм

ДЛ-25

от 0,1 до 25 мм

ДЛ-50

от 0,1 до 50 мм

ДЛ-100

от 0,1 до 100 мм

ДЛ-150

от 0,1 до 150 мм

ДЛ-300

от 0,1 до 300 мм

ДЛ-600

от 0,1 до 600 мм

Датчик угла поворота

ДУП-360

от 0 до 360°

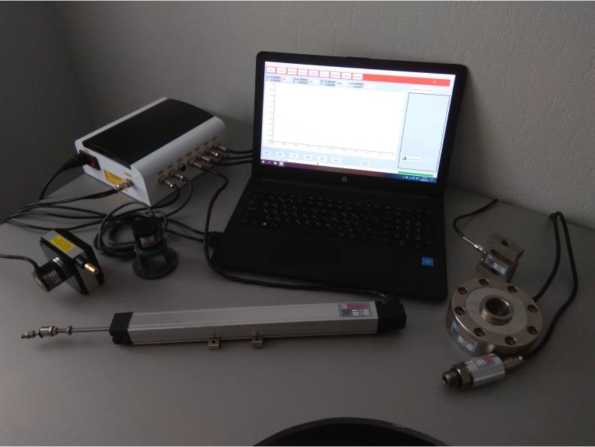

Фотография общего вида систем представлена на рисунке 1.

Рисунок 1 - Общий вид систем

Пломбирование систем от несанкционированного доступа производится путем нанесения контрольной пломбы-наклейки на БСПД и отображено на рисунке 2.

Место нанесения пломбы-наклейки

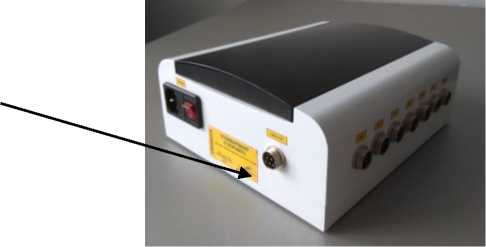

Рисунок 2 - Пломбирование БСПД

Программное обеспечение

Программное обеспечение (ПО) систем состоит из встроенного и внешнего ПО. Встроенное ПО предназначено для управления функционированием систем в целом. Внешнее ПО предназначено для поверки систем.

Встроенное ПО разделено на метрологически значимое и незначимое.

Внешнее ПО не разделено на метрологически значимое и незначимое, поэтому все внешнее ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные метрологически значимого встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FIRMWARE.HEX

Номер версии

(идентификационный номер ПО)

1.0ХХХХ*

Цифровой идентификатор ПО

2EA2FA95

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Примечание:

* - индексы «Х» в номере версии ПО допускают наличие буквенных или цифровых значений, отвечающих за метрологически незначимую часть ПО.

Таблица 3 - Идентификационные данные метрологически значимого внешнего ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GOST_TEST.EXE

Номер версии

(идентификационный номер ПО)

2.0

Цифровой идентификатор ПО

7FB21F84

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологические характеристики систем нормированы с учётом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики систем приведены в таблицах 4 и 5 соответственно.

Таблица 4 - Метрологические характеристики

Наименование параметра

Значение

Диапазон измерений избыточного давления, МПа

от 0,01 до 100*

Диапазон показаний избыточного давления, МПа

от 0 до 100

Диапазон измерений силы, кН

от 0,005 до 1500*

Диапазон показаний силы, кН

от 0 до 1500

Диапазон измерений линейного перемещения, мм

от 0,1 до 1250*

Диапазон показаний линейного перемещения, мм

от 0 до 1250

Диапазон измерений угла поворота

от 0 до 360°

Пределы допускаемой основной относительной погрешности измерений избыточного давления в диапазоне от 1 до 100 % от верхнего предела измерений включительно, %

±0,5 ±1,0**

Пределы допускаемой основной относительной погрешности измерений силы в диапазоне от 1 до 100 % от верхнего предела измерений включительно, %

±0,5 ±1,0**

Пределы допускаемой абсолютной погрешности измерений линейного перемещения в диапазоне от 0,1 до 2,5 мм включительно, мм

±0,01***

Продолжение таблицы 4

Наименование параметра

Значение

Пределы допускаемой относительной погрешности измерений линейного перемещения в диапазоне свыше 2,5 мм до 100 % от верхнего предела измерений включительно, %

±0,5 ±1,0**

Пределы допускаемой абсолютной погрешности измерений угла поворота

±40'

Пределы допускаемой дополнительной относительной погрешности измерений избыточного давления, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, %

±0,25

Пределы допускаемой дополнительной относительной погрешности измерений силы, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, %

±0,25

Примечания:

* - приведен максимальный диапазон измерений, конкретное значение выбирается согласно таблице 1 и указывается в руководстве по эксплуатации;

* * - в зависимости от заказа;

* ** - для модификаций модуля измерения, оснащенных датчиками линейного перемещения до 50 мм включительно.

Таблица 5 - Технические характеристики

Наименование параметра

Значение

Количество каналов измерений избыточного давления, шт.

от 0 до 1

Количество каналов измерений силы, шт.

от 0 до 5

Количество каналов измерений линейного перемещения, шт.

от 0 до 5

Количество каналов измерений угла поворота, шт.

от 0 до 1

Нормальные условия:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

- напряжение питания переменного тока, В

- частота питающего напряжения, Гц

от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) от 215,6 до 224,4 от 49,5 до 50,5

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %, не более

- атмосферное давление, кПа (мм рт. ст.)

- напряжение питания переменного тока, В

- частота питающего напряжения, Гц

от +1 до +45 80 от 84 до 106 (от 630 до 795) от 187 до 242 от 49 до 51

Знак утверждения типа

наносится на левый верхний угол титульного листа руководства по эксплуатации систем типографским способом.

Комплектность

Комплектность систем представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерительная ГОСТ-ТЕСТ (в зависимости от заказа)

1 шт.

Руководство по эксплуатации

ГОСТ-ТЕСТ.01РЭ

1 экз.

Методика поверки (на партию систем при поставке в один адрес)

МП 455-2019

1 экз.

Поверка

осуществляется по документу МП 455-2019 «Система измерительная ГОСТ-ТЕСТ. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 27 мая 2019 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные 4 разряда в соответствии с Г осударственной поверочной схемой для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

- квадрант оптический КО-60 (регистрационный номер 868-84);

- рабочий эталон 2-го разряда по ГОСТ 8.640-2014;

- манометр грузопоршневой МП-60, класс точности 0,05 (регистрационный номер 44230-10);

- манометр грузопоршневой МП-600, класс точности 0,05 (регистрационный номер 44230-10);

- манометр грузопоршневой МП-2500, класс точности 0,05 (регистрационный номер 52189-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы

ТУ 4273-009-0264073386-2018 Системы измерительные ГОСТ-ТЕСТ. Технические условия
