Комплексы программно-технические Рубетек
| Номер в ГРСИ РФ: | 75975-19 |
|---|---|
| Производитель / заявитель: | ООО "РУБЕТЕК Рус", г.Москва |
Комплексы программно-технические «Рубетек» (далее - ПТК «Рубетек», комплексы) предназначены для преобразований количества импульсов электрического напряжения, поступающих от первичных преобразователей физических величин (вычислителей, счетчиков жидкости, счетчиков электрической, тепловой энергии, природного и сжиженного газа) в параметры расхода и количества потребляемых энергоресурсов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 75975-19 |
| Наименование | Комплексы программно-технические |
| Модель | Рубетек |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 22.08.2024 |
Производитель / Заявитель
ООО "РУБЕТЕК Рус", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 75975-19: Описание типа СИ | Скачать | 277.2 КБ | |
| 75975-19: Методика поверки ИЦРМ-МП-095-19 | Скачать | 3.5 MБ |
Описание типа
Назначение
Комплексы программно-технические «Рубетек» (далее - ПТК «Рубетек», комплексы) предназначены для преобразований количества импульсов электрического напряжения, поступающих от первичных преобразователей физических величин (вычислителей, счетчиков жидкости, счетчиков электрической, тепловой энергии, природного и сжиженного газа) в параметры расхода и количества потребляемых энергоресурсов.
Описание
Принцип действия ПТК «Рубетек» основан на обработке, хранении и отображении измерительной информации, собираемой по аналоговым и цифровым интерфейсам с соответствующих вычислителей, корректоров, расходомеров, счетчиков и других приборов.
В состав ПТК «Рубетек» входят:
1) базовые устройства сбора и передачи данных, представляющие собой стационарные приемо-передатчики маломощного радиосигнала, работающие на технологии узкополосной беспроводной связи в диапазоне радиочастот, указанном в паспорте. Количество базовых устройств сбора и передачи данных выбирается в зависимости от модификации комплекса;
2) интерфейсы связи передающие измерительную информацию от средств измерения на базовое устройство сбора и передачи данных;
3) автоматизированная система - программное обеспечение, осуществляющее автоматизированный сбор, обработку, хранение данных с территориально распределенных приемно-передающих устройств, и передачу информации на вышестоящие уровни автоматизированных систем.
Комплект каждого базового устройства сбора и передачи данных состоит из функционального блока и дополнительно набора антенн и коммутирующих устройств. В составе ПТК «Рубетек» используются связные и интерфейсные компоненты, обеспечивающие бесперебойное питание базовых устройств сбора и передачи данных, увеличивающие дальность и помехозащищенность передачи данных в каналах связи, а также обеспечивающие преобразование интерфейсов.
ПТК «Рубетек» предназначены для выполнения следующих основных функций:
1) прием сигналов с соответствующих счетчиков, вычислителей, корректоров, расходомеров, датчиков, приборов учета, специализированных контроллеров или других средств измерений, указанных в руководстве по эксплуатации;
2) преобразование полученных сигналов в автоматизированной системе для целей сбора, обработки, хранения и отображения информации о потребляемых энергоресурсах;
3) построение информационных систем по сбору данных, диспетчеризации удаленных объектов, управляющих систем по автоматизации технологических процессов;
4) исполнение команд и алгоритмов, заданных пользователем.
Конфигурирование ПТК «Рубетек производится в автоматизированной системе, авторизованный доступ к которой осуществляется при помощи интернет браузера.
Защита данных ПТК «Рубетек» от несанкционированного доступа организована с помощью использования паролей, безопасного HTTPS соединения на основе SSL сертификатов.
ПТК «Рубетек» выпускается в модификациях с опциональной возможностью кодирования функциональности дополнительными обозначениями.
Обозначение модификации ПТК «Рубетек» имеет следующий вид:
Комплекс программно-технический «Рубетек»-Хi х Y-X2 х Y-X3 х Y
Наименование комплекса----------------------------------
Устройства сбора и передачи данных RWCS-3915:
- 3915-------------------------------------------------------------------------
Количество устройств сбора и передачи данных данного вида------------------
Устройства сбора и передачи данных RWCS-3902:
- 3902-----------------------------------------------------------------------------
Количество устройств сбора и передачи данных данного вида------------------------
Устройства сбора и передачи данных RWCS-3903:
- 3903---------------------------------------------------------------------------------------
Количество устройств сбора и передачи данных данного вида------------------------------
Общий вид ПТК «Рубетек» представлен на рисунке 1.

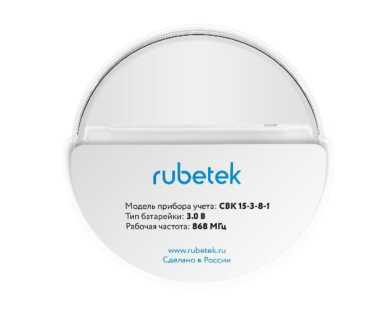

А) Устройство сбора и передачи данных RWCS-3915

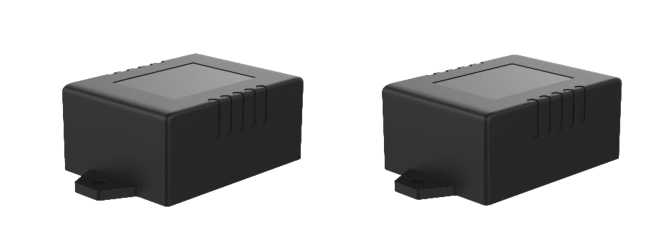

Б) Устройство сбора и передачи данных RWCS-3902
В) Устройство сбора и передачи данных RWCS-3903
Г) Общий вид базовых устройств сбора и передачи данных
Рисунок 1 - Общий вид комплексов программно-технических «Рубетек» Пломбирование ПТК «Рубетек» не предусмотрено.
Программное обеспечение
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
ПО состоит из операционной системы, входящей в ПТК «Рубетек» и пакета программ в автоматизированной системе с выделенной метрологической частью, обеспечивающих функционирование ПТК «Рубетек». С помощью персонального компьютера с установленным интернет браузером пользователь (оператор) имеет возможность настроить комплексы на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов. ПТК «Рубетек» обеспечивает хранение данных в течение всего срока службы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО РУБЕТЕК |
|
Номер версии (идентификационный номер ПО), не ниже |
2.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики ПТК «Рубетек» приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований количества импульсов электрического напряжения, имп. |
3 1 3 о32 от 1 до 2 |
|
Характеристики входного импульсного сигнала: - амплитуда импульсного сигнала, В - частота следования импульса, Гц, не более - длительность импульса, мс, не менее |
от 0,5 до 3 10 100 |
|
Пределы допускаемой абсолютной погрешности преобразований количества импульсов c помощью устройства сбора и передачи данных RWCS-3915, имп. |
± 2 |
|
Пределы допускаемой относительной погрешности преобразований значений потребляемых энергетических ресурсов по аналоговым и цифровым входам устройств сбора и передачи данных RWCS-3902 и RWCS 3903, подключенных к приборам учета энергетических ресурсов, % |
± 0,1 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более |
от 0 до +60 98 |
|
Г абаритные размеры корпуса базового устройства сбора и передачи данных без учета дополнительного набора антенн и коммутирующих устройств (высотахширинахглубина), мм, не более |
107х91х58 |
|
Масса базового устройства сбора и передачи данных, кг, не более |
0,5 |
|
Напряжение питания постоянного тока базового устройства сбора и передачи данных, В |
от 12 до 24 |
|
Средняя наработка на отказ, ч, не менее |
130000 |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на лицевую часть базового устройства сбора и передачи данных, входящего в ПТК «Рубетек», любым технологическим способом и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический «Рубетек»* |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки* |
ИЦРМ-МП-095-19 |
1 экз. |
|
* - поставляется в соответствии с договором поставки | ||
Поверка
осуществляется по документу ИЦРМ-МП-095-19 «Комплексы программно-технические
«Рубетек». Методика поверки», утвержденному ООО «ИЦРМ» «08» июля 2019 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33120А (регистрационный номер в Федеральном информационном фонде 26209-03);
- установка поверочная универсальная УППУ-МЭ 3.1КМ (регистрационный номер в Федеральном информационном фонде 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.43.120-001-05534663-2019 Комплекс программно-технический «Рубетек».
Технические условия
