Установки поверочные средств измерений напряженности и индукции магнитного поля промышленной частоты П1-26Э
| Номер в ГРСИ РФ: | 76116-19 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Циклон-Прибор", г.Фрязино |
Установки поверочные средств измерений напряженности и индукции магнитного поля промышленной частоты П1-26Э (далее - установки) предназначены для воспроизведения магнитной индукции и напряженности линейно поляризованного и эллиптически поляризованного магнитного поля промышленной частоты 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76116-19 |
| Наименование | Установки поверочные средств измерений напряженности и индукции магнитного поля промышленной частоты |
| Модель | П1-26Э |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 13.09.2024 |
Производитель / Заявитель
ЗАО "НПП "Циклон-Прибор", г.Фрязино
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 22 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 22 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 76116-19: Описание типа СИ | Скачать | 133.5 КБ | |
| 76116-19: Методика поверки ЦКЛМ.411723.006 МП | Скачать | 6 MБ |
Описание типа
Назначение
Установки поверочные средств измерений напряженности и индукции магнитного поля промышленной частоты П1-26Э (далее - установки) предназначены для воспроизведения магнитной индукции и напряженности линейно поляризованного и эллиптически поляризованного магнитного поля промышленной частоты 50 Гц.
Описание
Принцип действия установок основан на генерировании однородного переменного магнитного поля во внутреннем пространстве двух пар ортогонально установленных колец Гельмгольца (далее - КГ), имеющих общий центр, при протекании переменного электрического тока по обмоткам колец Гельмгольца.
Векторы магнитного поля в КГ перпендикулярны их плоскостям и сдвинуты по фазе на 90 градусов относительно друг друга, что позволяет получать эллиптически поляризованное магнитное поле с необходимыми напряженностью и коэффициентом эллиптичности, определяемыми величинами токов, протекающих через КГ. В случае, когда управляемый генератор токов создает ток только в одной паре КГ, установки воспроизводят линейно поляризованное поле.
Установки состоят из рабочего стола, полеобразующей системы, двух блоков конденсаторов, управляемого генератора токов полеобразующей системы (далее - УГТПС) и компаратора магнитного поля П3-61ПМ/1.
Конструктивно рабочий стол установок состоит из электрически изолированных вертикальных стоек, горизонтальных перекладин, выполненных из алюминиевого сплава и двух диэлектрических немагнитных столешниц, закрепленных на горизонтальных перекладинах. На верхней столешнице расположена полеобразующая система, на нижней столешнице - блоки конденсаторов. На одной из вертикальных стоек рабочего стола имеется подвижная штанга крепления WEB-камеры для дистанционного наблюдения за показаниями поверяемых приборов и компаратора.
Полеобразующая система содержит две пары взаимно ортогональных КГ, закрепленных на основании. Одна пара КГ расположена вертикально и создает магнитное поле, вектор которого направлен параллельно плоскости рабочего стола (по координате «Х»). Вторая пара КГ расположена горизонтально и генерирует магнитное поле, вектор которого направлен перпендикулярно плоскости рабочего стола (по координате «Y»). К основанию полеобразующей системы крепится фиксатор антенн поверяемых приборов и компаратора. Фиксатор может закрепляться в трех различных положениях на одной из трех направляющих основания полеобразующей системы. За счет этого обеспечивается возможность изменения, при необходимости, ориентации антенн поверяемых приборов по отношению к направлению генерируемого установкой магнитного поля. Полеобразующая система жестко закреплена на столешнице рабочего стола.
Блоки конденсаторов соединены при помощи кабелей последовательно с обмотками КГ полеобразующей системы и образуют совместно с ними резонансные контура с частотой резонанса равной 50 Гц.
УГТПС выполнен в виде отдельного блока и может размещаться на расстоянии до 2 м от рабочего стола и полеобразующей системы установки и предназначен для питания полеобразующей системы, управления режимами работы установки, отображения воспроизводимых установкой параметров магнитного поля.
Компаратор магнитного поля П3-61ПМ/1 конструктивно состоит из измерительного преобразователя П3-61/ВН50 и блока индикации П3-61. Принцип действия компаратора основан на измерении магнитной индукции переменного магнитного поля при помощи индукционного преобразователя. Компаратор используется в качестве средства сравнения при поверке установки.
Управления режимами работы установки может осуществляться с помощью персонального компьютера (ноутбука), подключаемого к установке посредством кабеля по интерфейсу RS485.
Установки позволяют индицировать установленные значения магнитной индукции переменного магнитного поля в мкТл или напряженности магнитного поля в А/м и коэффициент эллиптичности воспроизводимого магнитного поля.

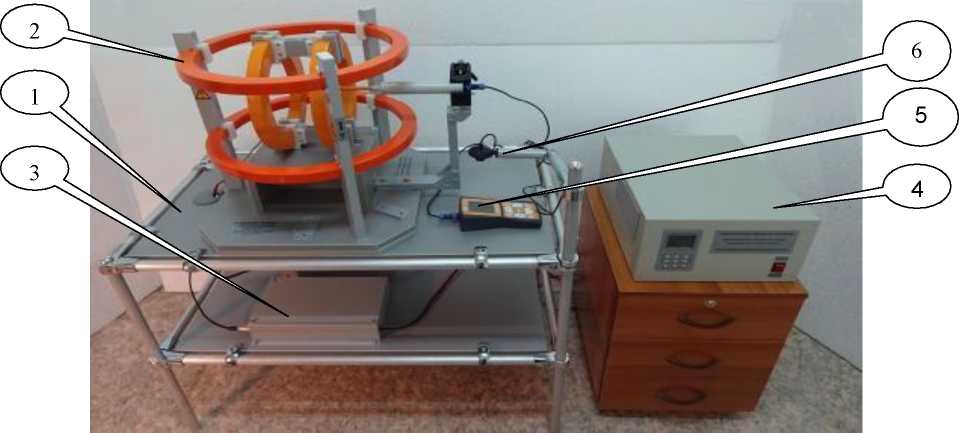

Общий вид установок представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 2 и 3.
1 Рабочий стол
2 Полеобразующая система
3 Блоки конденсаторов
4 УГТПС
5 Компаратор П3-61ПМ/1
6 Штанга крепления WEB-камеры
Рисунок 1 - Общий вид установок

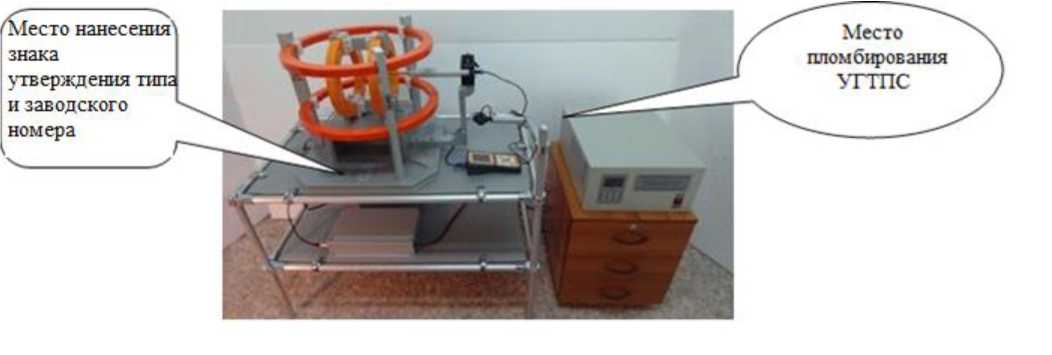

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа установок УГТПС

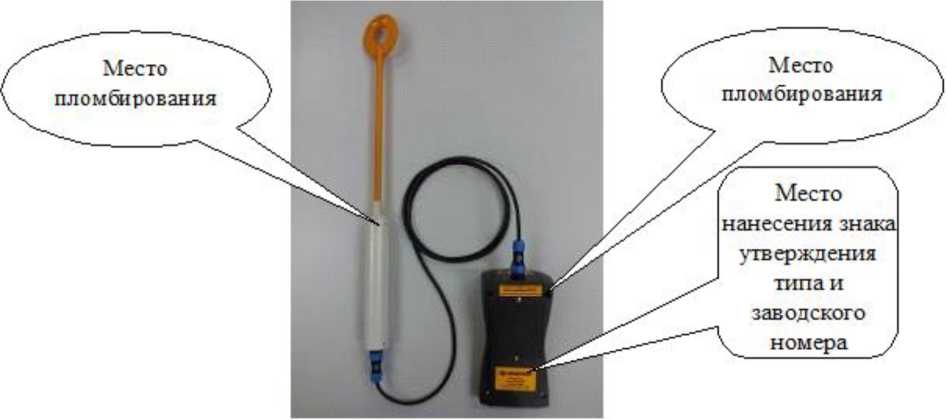

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа компаратора П3-61ПМ/1
Установки применяются в качестве рабочего эталона магнитной индукции и напряженности магнитного поля для поверки и калибровки рабочих средств измерений магнитной индукции и напряженности магнитного поля.
Программное обеспечение
Программное обеспечение (ПО) установок состоит из встроенного ПО и внешнего ПО.
Встроенное ПО устанавливается изготовителем установки в УГТПС и обеспечивает задание режимов работы установок, кодирование информации о параметрах магнитного поля для передачи ее на устройство управления и отображения информации, индикацию воспроизводимых установкой величин и режимов работы установок на индикаторе УГТПС.
Внешнее ПО предназначено для установки на персональный компьютер (ноутбук). ПО обеспечивает управление режимами работы установок, индикацию воспроизводимых установкой величин и режимов работы установок на дисплее компьютера.
Защита от несанкционированной модификации, загрузки, считывания из памяти установок, удаления или иных преднамеренных изменений метрологически значимой части программного обеспечения и результатов измерений обеспечивается конструкцией УГТПС, установок для встроенного ПО и наличием пароля для работы с ПО для внешнего ПО.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р50.2.077-2014, уровень защиты внешнего программного обеспечения «средний» в соответствии с Р50.2.077-2014.
Таблица 1 — Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
ЦКЛМ.411723.006-01 ПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор (контрольная сумма) встроенного ПО |
6E46BE2D |
аблица 2 — Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование внешнего ПО |
ЦКЛМ.411723.006-02 ПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор (контрольная сумма) внешнего ПО |
Технические характеристики
Таблица 3 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Частота воспроизводимого переменного магнитного поля, Гц |
50 |
|
Пределы допускаемой абсолютной погрешности установки частоты воспроизводимого переменного магнитного поля, Гц |
±0,5 |
|
Диапазон воспроизводимых значений магнитной индукции переменного магнитного поля по оси X, мкТл |
от 100 до 8900 |
|
Диапазон воспроизводимых значений напряженности переменного магнитного поля по оси X, А/м |
от 0,7 до 80 |
|
Диапазон воспроизводимых значений магнитной индукции переменного магнитного поля по оси Y, мкТл |
от 100 до 2500 |
|
Диапазон воспроизводимых значений напряженности переменного магнитного поля по оси Y, А/м |
от 0,1 до 80 |
|
Диапазон воспроизводимых значений магнитной индукции по осям X и Y при эллиптически поляризованном переменном магнитном поле, мкТл |
от 100 до 2500 |
|
Диапазон воспроизводимых значений напряженности по осям X и Y при эллиптически поляризованном переменном магнитном поле, А/м |
от 0,7 до 80 |
|
Пределы допускаемой относительной погрешности воспроизведения значений магнитной индукции (напряженности) переменного магнитного поля, % |
±5 |
|
Неоднородность магнитной индукции (напряженности) переменного магнитного поля при воспроизведении магнитной индукции по оси Х в сфере с центром, расположенным в точке пересечения осей колец Гельмгольца, диаметром 70 мм, %, не более |
±1,7 |
|
Неоднородность магнитной индукции (напряженности) переменного магнитного поля при воспроизведении магнитной индукции по оси Y в сфере с центром, расположенным в точке пересечения осей колец Гельмгольца, диаметром 130 мм, %, не более |
±1,0 |
|
Угол между фазами переменных магнитных полей по осям X и Y, ° |
90 |
|
Пределы допускаемой абсолютной погрешности установки угла между фазами переменных магнитных полей по осям X и Y, ° |
±2 |
|
Компаратор | |
|
Диапазон компарируемых (измеряемых) значений магнитной индукции переменного магнитного поля, мкТл |
от 100 до 12500 |
|
Диапазон компарируемых (измеряемых) значений напряженности переменного магнитного поля, А/м |
от 0,1 до 80 |
|
Коэффициент асимметрии, %, не более |
2 |
|
Нестабильность показаний в течение 2 недель, %, не более |
2 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50,0±0,5 |
|
Потребляемая мощность, В • А, не более |
300 |
|
Рабочий объём для размещения проверяемых антенн, мм, не менее: сфера | |
|
диаметром |
130 |
|
Габаритные размеры, мм, не более: полеобразующая система | |
|
- высота |
500 |
|
- ширина |
480 |
|
- длина |
580 |
|
рабочий стол | |
|
- высота |
1050 |
|
- ширина |
580 |
|
- длина |
1000 |
|
УГТПС | |
|
- высота |
210 |
|
- ширина |
360 |
|
- длина |
430 |
|
измерительный преобразователь П3-61/Н50 | |
|
- высота |
480 |
|
- ширина |
60 |
|
- длина |
35 |
|
блок индикации П3-61 | |
|
- высота |
195 |
|
- ширина |
85 |
|
- длина |
45 |
|
Масса, кг, не более: | |
|
- полеобразующая система |
32 |
|
- рабочий стол |
17 |
|
- УГТПС |
16 |
|
- измерительный преобразователь П3-61/Н50 |
0,7 |
|
- блок индикации П3-61 |
1,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится на шильдики, расположенные на корпусе полеобразующей системы и на корпусе блока индикации П3-61 (по технологии предприятия-изготовителя), и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Установка П1-26Э в составе: |
ЦКЛМ.411723.006 |
1 шт. |
|
полеобразующая система |
ЦКЛМ.411529.005 |
1 шт. |
|
управляемый генератор токов (УГТПС) |
ЦКЛМ.418114.003 |
1 шт. |
|
блок конденсаторов |
ЦКЛМ.418114.002 |
1 шт. |
|
блок конденсаторов |
ЦКЛМ.418114.002-01 |
1 шт. |
|
компаратор магнитного поля П3-61ПМ/1 в составе: |
ЦКЛМ.411173.003 |
1 шт. |
|
- измерительный преобразователь П3-61/ВН50 |
ЦКЛМ.411511.005 |
1 шт. |
|
- блок индикации П3-61 |
ЦКЛМ.411251.002 |
1 шт. |
|
- кабель соединительный |
ЦКЛМ.434641.002 |
1 шт. |
|
- руководство по эксплуатации |
ЦКЛМ.411173.003 РЭ |
1 экз. |
|
- футляр |
ЦКЛМ.321361.001 |
1 шт. |
|
- источник питания |
- |
1 шт. |
|
рабочий стол |
ЦКЛМ.411918.002 |
1 шт.* |
|
преобразователь интерфейса (USB/RS485) |
ЦКЛМ.434641.003 |
1 шт.* |
|
2 Руководство по эксплуатации |
ЦКЛМ.411723.006 РЭ |
1 экз. |
|
3 Внешнее ПО на энергонезависимом носителе информации |
ЦКЛМ.411723.006-02 ПО |
1 шт.* |
|
4 Руководство пользователя внешнего ПО |
ЦКЛМ.411723.006-02 ПО/РП |
1 экз.** |
|
5 Методика поверки |
ЦКЛМ.411723.006 МП |
1 экз. |
|
6 Защитное ограждение полеобразующей системы установки |
ЦКЛМ.305119.001 |
1 шт.* |
|
7 Персональный компьютер |
- |
1 шт.* |
|
8 Ключ гаечный |
- |
1 шт.* |
|
Примечания: * - Поставляется по заказу * * - Поставляется совместно с внешним ПО | ||
Поверка
осуществляется по документу ЦКЛМ.411723.006 МП «Установки поверочные средств измерений напряженности и индукции магнитного поля промышленной частоты П1-26Э. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 14.05.2019.
Основные средства поверки:
- компаратор магнитного поля КМП-1, регистрационный номер 38935-08 в Федеральном информационном фонде;
- государственный рабочий эталон единицы магнитной индукции переменного магнитного поля 1 разряда в диапазоне значений от 1 до 1700 мТл в диапазоне частот от 20 до 10000 Гц (3.1.ZZT.0246.2017) по ГОСТ 8.030-2013;
- государственный рабочий эталон единиц магнитной индукции постоянного магнитного поля 1 разряда в диапазоне значений от 1 до 7000 мкТл, магнитной индукции переменного магнитного поля 1 разряда в диапазоне значений от 1 до 7000 мкТл в диапазоне частот от 5 до 10000 Гц (3.1.ZZT.0247.2017) по ГОСТ 8.030-2013;
- вольтметр универсальный В7-78/1, регистрационный номер 52147-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний
ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
Установка поверочная средств измерений напряженности и индукции магнитного поля промышленной частоты П1-26Э. Технические условия ЦКЛМ.411723.006 ТУ
