Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L)

Номер в ГРСИ РФ: 76279-19
Производитель / заявитель: ООО "СНГ" (Системы Нефть и Газ), г.Щелково
Скачать
76279-19: Описание типа СИ Скачать 170.4 КБ
76279-19: Методика поверки МП 0918-1-2019 Скачать 1.3 MБ
Нет данных о поставщике
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (далее -ИВК) предназначены для измерений и преобразования параметров входных электрических сигналов (токовых, импульсных, частотных), поступающих от измерительных преобразователей, в значения величин: давления, температуры, плотности, расхода, компонентного состава и влагосодержания транспортируемой жидкости или газа с последующим вычислением объема и массы.

Информация по Госреестру

Основные данные
Номер по Госреестру 76279-19
Наименование Комплексы измерительно-вычислительные
Модель ОКТОПУС-Л (OCTOPUS-L)
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.09.2024
Производитель / Заявитель

ООО "Системы Нефть и Газ", г.Щелково

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок 248
Найдено поверителей 9
Успешных поверок (СИ пригодно) 248 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.11.2024

Поверители

Скачать

76279-19: Описание типа СИ Скачать 170.4 КБ
76279-19: Методика поверки МП 0918-1-2019 Скачать 1.3 MБ

Описание типа

Назначение

Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (далее -ИВК) предназначены для измерений и преобразования параметров входных электрических сигналов (токовых, импульсных, частотных, цифровых), поступающих от измерительных преобразователей, в значения величин: давления, температуры, плотности, расхода, компонентного состава и влагосодержания транспортируемой жидкости или газа с последующим вычислением объема и массы, а также сбора информации, поступающей от сопутствующих систем.

Описание

Принцип действия ИВК основан на измерении и преобразовании сигналов, поступающих от преобразователей расхода, расходомеров и счетчиков (далее - ПР), влагомеров и измерительных преобразователей плотности, вязкости, давления, разности давлений, температуры и любых других параметров потока жидкостей и газов, последующей обработке полученных данных с помощью аттестованных алгоритмов, формировании, хранении и предоставлении отчетной документации о количестве и качестве продукта.

ИВК применяются в составе систем измерений количества и показателей качества жидкостей (нефть, нефтепродукты, вода и др.), газов, измерительных комплексах газа, в составе установок поверочных и в зависимости от версии прикладного программного обеспечения (ПО) ИВК применяют для:

- измерений, преобразований, регистрации, обработки, контроля, хранения и индикации параметров технологического процесса в реальном масштабе времени;

- вычислений  теплоты сгорания, относительной плотности, числа Воббе и

энергосодержания природного газа;

- вычислений физических свойств природного газа, попутного нефтяного газа и других газов;

- вычислений объема и объемного расхода природного, попутного нефтяного и других газов, приведенных к стандартным условиям;

- вычислений массы и массового расхода нефти и нефтепродуктов, жидких

углеводородных сред, однофазных и однородных по физическим свойствам жидкостей;

- вычислений объема и объемного расхода нефти и нефтепродуктов, жидких

углеводородных сред, однофазных и однородных по физическим свойствам жидкостей;

- приведения к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред;

- выполнения поверки ПР, трубопоршневых поверочных установок (ТПУ).

ИВК осуществляет одновременный учёт различных сред (нефть, нефтепродукты, газ, вода, воздух и т.д.) с фиксацией показателей в независимых сумматорах (станциях). Для каждой станции доступна функция своего пробоотбора, подключение преобразователей плотности, вязкости и влагомеров (по двум ветвям качества).

В состав ИВК в зависимости от исполнения и поставки входят:

- блок обработки информации (БОИ) с прикладным ПО, размещенный в корпусе К1 или К2;

- устройство сопряжения с объектом (далее - УСО). УСО изготавливаются в следующих исполнениях:

- УСО-R - с прецизионными резисторами;

- УСО-N - без прецизионных резисторов (применяется для реализации функции резервирования ИВК);

- платы AIN-R (применяется совместно с УСО-N для реализации функции резервирования ИВК).

Конструктивно ИВК может применяться во взрывобезопасной зоне и во взрывоопасной зоне при применении ИВК во взрывозащищенном исполнении.

ИВК выпускаются в следующих исполнениях:

- стандартное исполнение. БОИ в корпусе К1 или в корпусе К2, блоки УСО-R или УСО-N (в комплект с блоками УСО-N входит плата AIN-26R, применяемая для резервирования функций ИВК). Корпуса УСО-R и УСО-N имеют одинаковый размер и формат. Количество блоков УСО и плат AIN-26R может варьироваться в зависимости от потребности в количестве аналоговых каналов. При реализации функции резервирования ИВК аналоговые каналы необходимо подключать через плату AIN-26R.

- моноблочное исполнение (БОИ и блоки УСО располагаются в одном корпусе К2).

- взрывозащищенное исполнение (БОИ и блоки УСО располагаются во взрывозащищенном корпусе, собственные корпуса БОИ и УСО могут отсутствовать).

Количество каналов зависит от исполнения ИВК.

Общий вид ИВК различных исполнений с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки и серийного номера представлен на рисунке 1.

Лицевая сторона корпуса К1 или К2, на которой располагается клавиатура, а также корпус УСО, может менять свой стиль и цвет в зависимости от корпоративных цветов заказчика.

Пломбирование ИВК осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в пломбировочной чашке винта крепления на крышке корпуса БОИ и УСО.

Серийный номер наносится на табличку, закрепленную на корпусах БОИ, УСО, плату AIN-26R (стандартное исполнение), корпусе ИВК (моноблочное исполнение) или на взрывозащищенном корпусе (взрывозащищенное исполнение) офсетным способом.

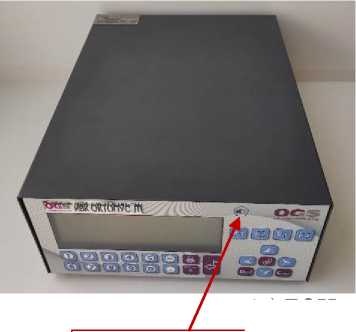

1а) БОИ в корпусе К1

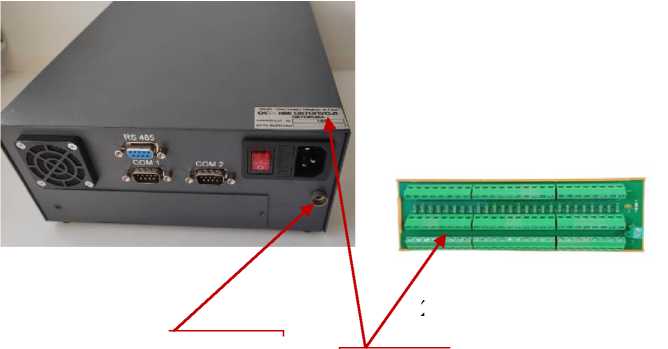

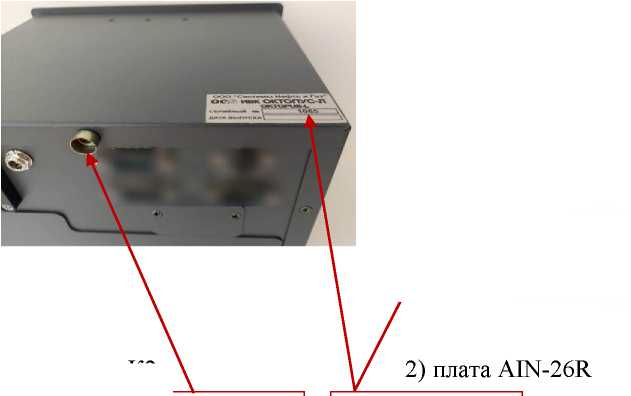

2) плата AIN-26R

Место нанесения специальной мастики и знака поверки

Место нанесения знака утверждения типа

Место нанесения серийного номера

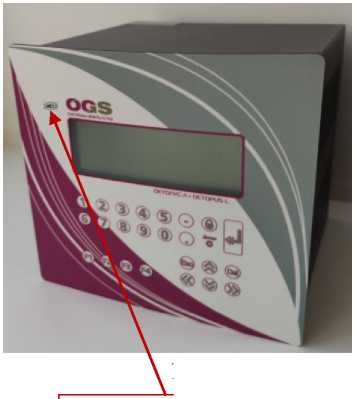

1б) БОИ в корпусе К2

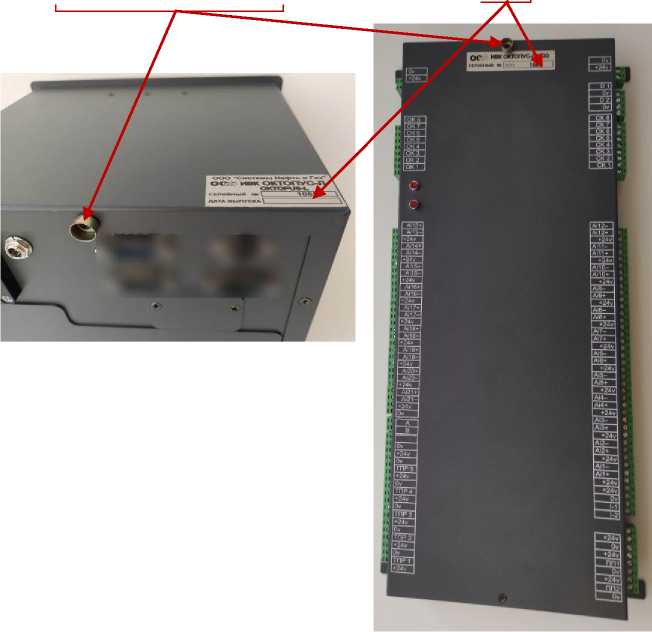

3) УСО-N / УСО-R

а) стандартное исполнение

Место нанесения знака утверждения типа

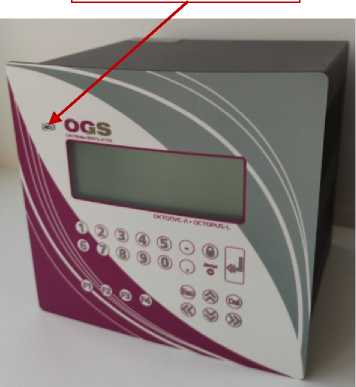

1) БОИ и УСО в одном корпусе К2

Место нанесения серийного номера

Место нанесения специальной мастики и знака поверки

б) моноблочное исполнение

Место нанесения серийного номера

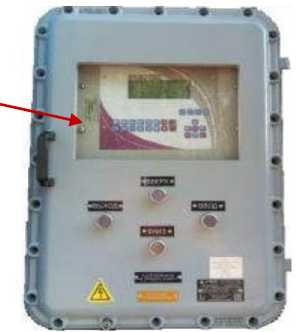

в) взрывозащищенное исполнение

Рисунок 1 - Общий вид ИВК с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, серийного номера

Программное обеспечение

ПО осуществляет реализацию функций ИВК. ПО ИВК является встроенным и разделено на метрологически значимую и метрологически незначимую части.

ПО ИВК защищено от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных путем введения паролей, разграничения уровня доступа, механическим опломбированием. Доступ к метрологически значимой части ПО ИВК для пользователя закрыт. Идентификационные данные ПО ИВК приведены в таблице 1.

Уровень защиты ПО ИВК «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Стандартная версия

Версия AGA8

Идентификационное наименование ПО

Formula.o

Formula.o

Номер версии (идентификационный номер) ПО

1.XXX

5.XXX

Цифровой идентификатор ПО

XXXXXXXX

XXXXXXXX

Алгоритм вычисления цифрового идентификатора

CRC32

Примечание - Идентификационные данные ПО ИВК приведены в свидетельствах о метрологической аттестации (сертификатах подтверждения соответствия) программного обеспечения (программы) для каждой конкретной версии (или диапазона версий) ПО ИВК.

Технические характеристики

Метрологические и основные технические характеристики ИВК приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности при измерении:

- силы постоянного тока, мА;

- периода выходного сигнала преобразователей плотности, мкс

±0,015

±0,005

Пределы  допускаемой  относительной  погрешности  при

измерении, %:

- периода выходного сигнала преобразователей плотности;

- количества импульсов от преобразователей расхода;

- количества импульсов от преобразователей расхода за интервал времени;

- отношения количества импульсов

±0,0015 ±0,005

±0,01 ±0,01

Пределы допускаемой относительной погрешности ИВК во всем диапазоне входных сигналов и условий эксплуатации при преобразовании входных сигналов в значения величин, %:

- объем (жидкости);

- массу «брутто» для объемных ПР и преобразователей плотности;

- массу «брутто» для массовых ПР;

- коэффициент преобразования объемных ПР;

- коэффициент преобразования массовых ПР;

- объем газа, приведенный к стандартным условиям, %

±0,01

±0,02 ±0,01 ±0,025 ±0,025 ±0,01

Пределы допускаемой относительной погрешности ИВК при измерении интервала времени, %

±0,01

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

стандартное исполнение

моноблочное исполнение

взрывозащищенное исполнение

Аналоговые входы при использовании одного УСО:

1) количество, шт.

2) количество   аналого-цифровых

преобразователей (АЦП), шт.

3) разрядность   АЦП,   двоичных

разрядов

4) способ преобразования

5) диапазон постоянного тока, мА

21

16/32

16/21

7

16

сигма - дельта от 4 до 20

Импульсные входы при использовании одного УСО (для подключения ПР):

1) количество, шт.

2) амплитуда, В

3) частота, Гц

5

3/6

3/5

от 5 до 24 от 0,1 до 10000

Частотные входы при использовании одного   УСО   (для   подключения

преобразователей плотности):

1) количество, шт.

2) амплитуда, В

3) частота, Гц

2

2

2

от 5 до 24 от 90 до 1700

Дискретные входы при использовании одного УСО (для подключения детекторов ТПУ):

1) количество, шт.

2) тип входного сигнала

2

2

2

«сухой контакт»

Дискретные входы при использовании одного   УСО   (для   подключения

сигнализаторов):

1) количество, шт.

2) тип входного сигнала

8

7

7/8

«сухой контакт»

Управляющие выходы при использовании одного УСО:

1) количество, шт.

2) тип сигнала

8

7

7/8

открытый коллектор

Модуль выхода частотного сигнала при использовании одного УСО:

1) количество каналов;

2) частота, Гц;

3) тип сигнала

от 0 до 2 от 0,1 до 10000 открытый коллектор

Продолжение таблицы 3

Значение

Наименование характеристики

стандартное

моноблочное

взрывозащищенное

исполнение

исполнение

исполнение

Параметры электрического питания БОИ:

- напряжение переменного тока, В

220-22

-

220=23

- напряжение постоянного тока, В

24±0,5

24±0,5

24±0,5

- частота переменного тока, Гц

50±0,4

-

50±0,4

Параметры электрического питания УСО:

- напряжение постоянного тока, В

24±0,5

24±0,5

24±0,5

Потребляемая мощность, В-А, не более

50

50

100

Габаритные размеры УСО, мм, не более:

- высота

45

-

-

- ширина

195

-

-

- длина

405

-

-

Габаритные  размеры  БОИ  (корпус

К1 / корпус К2), мм, не более:

- высота

100/195

-

-

- ширина

208/205

-

-

- длина

275/185

-

-

Габаритные размеры, мм, не более:

- высота

-

195

1000

- ширина

-

205

700

- длина

-

185

450

Масса, кг, не более

8*

5

250

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +35

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет, не менее

7

Средняя наработка на отказ, ч

60000

Маркировка     взрывозащиты     при

размещении ИВК во взрывозащищенном корпусе

Exd

* Масса указана для ИВК с одним БОИ и одним УСО

Знак утверждения типа

наносится на лицевую сторону ИВК способом шелкографии и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс  измерительно-вычислительный  «ОКТОПУС-Л»

(«OCTOPUS-L»)

-

1 шт.

«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Формуляр» или

«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Моноблочное исполнение. Формуляр», или «Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Взрывозащищенное исполнение. Формуляр»

МС 2000.00.003 ФО

МС 2000.00.004 ФО

МС 2000.00.005 ФО

1 экз.

1 экз.

1 экз.

«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Руководство по эксплуатации» или «Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Моноблочное исполнение. Руководство по эксплуатации», или

«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Взрывозащищенное исполнение.

Руководство по эксплуатации»

МС 2000.00.003 РЭ

МС 2000.00.004 РЭ

МС 2000.00.005 РЭ

1 экз.

1 экз.

1 экз.

Упаковка

-

1 шт.

Сведения о методах измерений

приведены в разделе 5 «Использование по назначению» и разделе 7 «Подготовка изделия к использованию» руководства по эксплуатации.

Нормативные документы

ТУ 26.51.43-001-48788345-2018 Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Технические условия;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
