Счетчики электрической энергии статические однофазные интеллектуальные БУЛАТ-32
| Номер в ГРСИ РФ: | 76292-19 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "БУЛАТ", г.Москва |
Счётчики электрической энергии статические однофазные интеллектуальные БУЛАТ-32 (далее - счётчики) предназначены для измерений и учета активной и реактивной электрической энергии в распределительных и внутренних однофазных двухпроводных электрических сетях с напряжением переменного тока 0,23 кВ промышленной частоты, а также для измерений напряжения и частоты переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76292-19 |
| Наименование | Счетчики электрической энергии статические однофазные интеллектуальные |
| Модель | БУЛАТ-32 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.09.2024 |
Производитель / Заявитель
ООО "БУЛАТ", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 25248 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 25248 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 76292-19: Описание типа СИ | Скачать | 172.7 КБ | |
| 76292-19: Методика поверки АШНЕ.411731.032МП | Скачать | 8.4 MБ |
Описание типа
Назначение
Счётчики электрической энергии статические однофазные интеллектуальные БУЛАТ-32 (далее - счётчики) предназначены для измерений и учета активной и реактивной электрической энергии в распределительных и внутренних однофазных двухпроводных электрических сетях с напряжением переменного тока 0,23 кВ промышленной частоты, а также для измерений напряжения, частоты переменного тока, положительного и отрицательного отклонений напряжения и отклонения основной частоты напряжения переменного тока.
Описание
Принцип действия счётчиков основан на интегрировании потребляемой электрической энергии из значений среднеквадратической электрической мощности на заданных временных отрезках с дальнейшим преобразованием их в цифровой код. При прохождении переменного электрического тока через контролируемый проводник в сердечниках трансформаторов тока появляется переменный магнитный поток, которым возбуждается ЭДС индукции в витках обмотки. Далее вторичный электрический ток поступает на аналого-цифровой преобразователь (далее по тексту - АЦП), где входной аналоговый сигнал преобразуется в цифровой код. Полученные на выходах АЦП цифровые коды эквивалентны временным значениям силы переменного тока i(t) и напряжения переменного тока u(t). Временные значения силы и напряжения переменного тока преобразуются в среднеквадратичные значения (Iсредн и Uсредн). Временная мощность p(t) определяется как произведение u(t) и i(t), а ее среднеквадратичное значение Р средн — произведение Iсредн и Uсредн.
Счётчики применяются как автономно, так и в составе систем учета электрической энергии.
Измерение реактивной мощности производится аналогично измерению активной мощности независимым измерением.
В зависимости от исполнения счётчики осуществляют измерения и учет электроэнергии и измерения показателей качества электрической энергии одновременно и независимо по одному-восьми каналам измерений, в каждом из которых контролируются сила переменного тока в фазном и нулевом проводниках и напряжение переменного тока между ними.
В зависимости от исполнения счётчики имеют от одного до восьми независимых каналов измерений, в каждом из которых в зависимости от исполнения имеется один токовый датчик для фазного проводника или два токовых датчика для фазного и нулевого проводников, а также датчик напряжения.
Токовые датчики в зависимости от исполнения располагаются как в корпусе счётчиков, так и вне его (выносные датчики тока). В случае использования выносных датчиков тока подключение их осуществляется цельным видимым проводом к клеммам под пломбируемой прозрачной крышкой клеммной коробки. На корпус выносного датчика тока наносится защитная наклейка, разрушаемая при вскрытии токового датчика.
Счётчики оснащены энергонезависимой памятью для хранения данных и имеют встроенные часы реального времени, что позволяет вести учет электрической энергии по тарифным зонам суток.
Счётчики имеют оптические испытательные выходы для поверки и контроля работоспособности в соответствии с ГОСТ 31818.11-2012.
Структура условного обозначения счётчиков представлена в таблице 1.
Таблица 1 - Структура условного обозначения счётчиков
|
Номер позиции |
Наименование |
Допустимые символы |
|
1 |
Обозначение типа |
БУЛАТ-32 |
|
2 |
Класс точности при измерении активной электроэнергии: 0,5S - 05, 1 - 1 |
05, 1 |
|
3 |
Базовый ток, А |
5, 10 |
|
4 |
Максимальный ток, А |
60, 80, 100 |
|
5 |
В - Выносные датчики тока |
В |
|
6 |
Количество измерительных каналов |
1...8 |
|
7 |
З - Наличие СКЗИ (Система криптографической защиты информации) |
З |
|
8 |
Специализированные версии: С - Сети, И - Для присоединения к Интеллектуальной системе учета, Н - дополнительный внутренний источник постоянного тока |
С, И, СН |
|
9 |
Р - Наличие реле управления нагрузкой |
Р |
|
10 |
О - Счётчики для наружной установки |
О |
|
11 |
Д - Наличие дисплея |
Д |
|
Примечание - Позиции разделяются символом "." При отсутствии опции отсутствует и соответствующий символ в условном обозначении. Для позиций, в которых допустимо отсутствие символа и опция отсутствует в исполнении, разделитель не приводится. Допустимо сочетание символов в одной позиции. | ||
Базовыми моделями принимаются счётчики: БУЛАТ-32.05.10.100.1.
Примеры записи счётчиков при их заказе и в документации другой продукции, в которой они могут быть применены: "Счётчик электрической энергии статический однофазный интеллектуальный БУЛАТ-32.05.10.100.1.Г, АШНЕ.411731.032 ТУ".
Счётчики, в условном обозначении которых присутствуют символы «Р», оснащен модулем управления нагрузкой.
Защищенное исполнение (в обозначении присутствует символ «З») счётчиков обеспечивает следующие возможности:
- идентификацию и аутентификацию пользователей с использованием средств защиты информации и электронной подписи;
- управление доступом пользователей к данным и операциям на основе распределения прав и паролей;
- передачу данных в закодированном (зашифрованном) виде;
- защиту от несанкционированного доступа в процессах сбора, обработки и хранения информации в счётчиках с использованием схемотехнических решений и криптографических средств защиты информации;
- контроль процессов обработки информации путем автоматического ведения журналов событий, в том числе, регистрацию попыток несанкционированного доступа, обнаруживаемых программными средствами защиты.
Криптографические функции счётчиков обеспечиваются встроенным средством криптографической защиты информации.
Счётчики оснащены следующими интерфейсами передачи данных:
- RS-485;
- оптический порт по ГОСТ Р МЭК 61107-2001;
- беспроводной интерфейс радиочастотной идентификации устройства по ГОСТ Р ИСО/МЭК 18000-6-2013.
Обмен данных по иным проводным или беспроводным интерфейсам (технологиям) осуществляется при помощи встроенных модемов.
Счётчики учитывают потребляемую активную и реактивную электрическую энергию в целом и по каждому тарифу в отдельности в соответствии с заданными программами тарифных зон. Кроме того, счётчики в зависимости от исполнения также могут учитывать следующие данные:
- прием или отдача электроэнергии;
- текущую дату и время;
- электрическую энергию нарастающим итогом в целом;
- электрическую энергию нарастающим итогом в целом и раздельно по каждому тарифу;
- электрическую энергию нарастающим итогом в целом и раздельно по каждому тарифу на начало месяца;
- электрическую энергию нарастающим итогом в целом и раздельно по каждому тарифу на начало суток;
- профиль электрической мощности, усредненной на интервале 30 и 60 минут;
- профиль электрической мощности на заданном интервале;
- электрическую энергию нарастающим итогом в целом и раздельно по каждому тарифу на начало интервала 30 или 60 минут.
Счётчики обеспечивают измерение показателей качества электрической энергии (отклонения напряжения, отклонения основной частоты напряжения) по ГОСТ Р 30804.4.30-2013.
Счётчики обеспечивают фиксацию в журналах событий фактов перезагрузок, самодиагностики, попыток несанкционированного доступа, изменений конфигурации, изменений данных, изменений даты и времени, включений или отключений питания и т.д. Счётчики имеют возможность контроля и ограничения потребляемой энергии и мощности.
Счётчики имеют идентичные метрологические характеристики и единое конструктивное исполнение частей, определяющих эти характеристики.
Счётчики имеют 3 типа исполнений корпусов («Тип 1», «Тип 2», «Тип 3»).
Счётчики исполнения корпуса «Тип 1» предназначен для установки внутри помещения, опционально могут изготавливаться для наружной установки. Счётчики могут крепиться на вертикальную поверхность в щиток монтажного шкафа на винтах в трёх точках. Также возможно крепление счётчика на DIN-рейку.
Счётчики исполнения корпусов «Тип 2» и «Тип 3» предназначены для наружной установки на опору линии электропередач.
Счётчики могут иметь до восьми измерительных каналов.
Заводской номер наносится на корпус счетчиков любым технологическим способом в виде буквенно-цифрового кода.
Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлены на рисунках 1, 2 и 3. Способ ограничения доступа к местам настройки (регулировки) - пломба. Опломбирование осуществляет эксплуатирующая организация после подключения счетчика к энергосистеме.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки от несанкционированного доступа

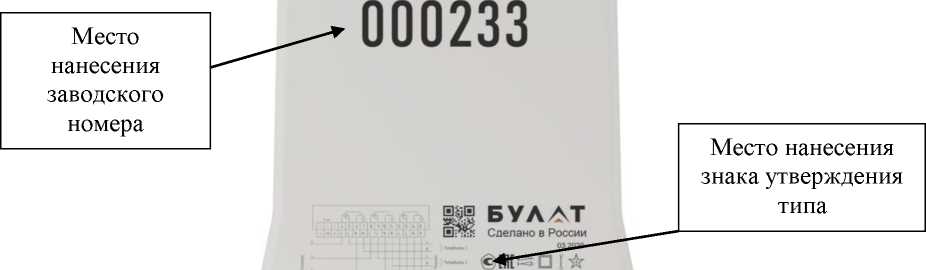

Рисунок 1 - Общий вид счётчиков в корпусе «Тип 1»
Место нанесения заводского номера
Место пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа

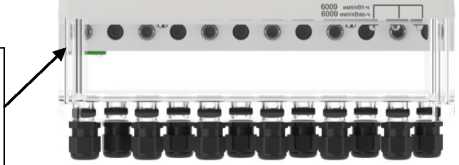

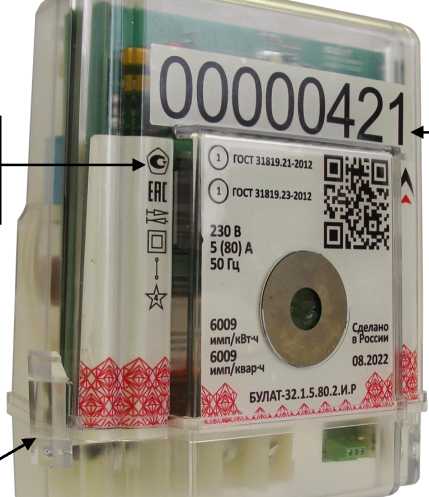

Рисунок 2 - Общий вид счётчиков в корпусе «Тип 2»
' Потребитель 1 №000233/1 БУЛАТ-32.1.10.100.6.6.0 Потребитель 2 №000233/2
230/400 В 10 (100) А 50 Ги kW h; kvar-h Потребитель 3 №000233/3 (jJ- Активная ГОСТ 3181921-2012 (j). Реактивная ГОСТ 3181923-2012
Место пломбировки от несанкционированного доступа

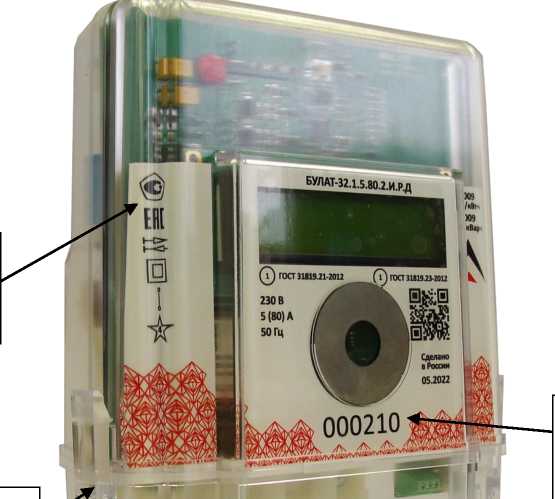

Рисунок 3 - Общий вид счётчиков в корпусе «Тип 3» (на рисунке представлена модификация с тремя измерительными каналами)
Программное обеспечение
Метрологически значимая часть программного обеспечения «БУЛАТ-32 МЗЧ» (далее -ПО) счётчиков содержится в постоянном запоминающем устройстве (ПЗУ) счётчиков и не может быть считана или изменена после выпуска счётчиков. Для защиты счётчиков от несанкционированного вмешательства в их работу предусмотрены конструктивные, программные и схемотехнические решения, которые обеспечивают защиту счётчиков и данных. Идентификационные данные внутреннего ПО счётчиков доступны через внешнее программное обеспечение: «КУДИСЭ «БУЛАТ».
Внешнее программное обеспечение предназначено для считывания данных из оперативной памяти счетчика и передачи данных на ПК. ПО «КУДИСЭ «БУЛАТ» не является метрологически значимым и предусматривает лишь отображение информации об устройстве и всех измеряемых параметрах на экране монитора ПК, без возможности их модификации. Вход в калибровочный режим защищен паролем и не доступен для пользователя.
Уровень защиты внутреннего ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии Р 50.2.077-2014.
Идентификационные данные внутреннего ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внутреннего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БУЛАТ-32 МЗЧ |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.01x1) |
|
Цифровой идентификатор ПО и алгоритм вычисления цифрового идентификатора ПО2) |
- |
|
Примечания 1) где x - любые цифровые или буквенные символы 2) данные не приводятся ввиду невозможности считывания, загрузки или модификации ПО после производства счётчика по любому из интерфейсов. | |
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 3, 4, 5, 6 и 7.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности при измерении активной электрической энергии |
0,5S 1) |
|
Класс точности при измерении активной электрической энергии по ГОСТ 31819.21-2012 |
1 |
|
Класс точности при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 |
1 |
|
Номинальная частота сети, Гц |
50 |
|
Номинальное напряжение Uном, В |
230 |
|
Наименование характеристики |
Значение |
|
Базовый (максимальный) ток Iб (Iмакс), А: - для счётчиков с классом точности 0,5 S - для счётчиков с классом точности 1 по ГОСТ 31819.21-2012 и ГОСТ 31819.23-2012 |
10 (80); 10 (100) 5 (60); 5 (80); 5 (100); 10 (80); 10 (100) |
|
Диапазон значений постоянной счётчиков по активной (реактивной) электрической энергии, имп/кВт^ч (имп/квар^ч) |
от 800 до 200000 2) |
|
Пределы допускаемой основной абсолютной погрешности хода встроенных часов, с/сутки |
±5 |
|
Пределы допускаемой дополнительной абсолютной погрешности хода встроенных часов, вызванной изменением температуры окружающего воздуха от нормальных условий на каждый 1 °С, с/°С в сутки |
±0,15 |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока, В |
от 0,2 • Uном до 1,2' Uном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока в диапазоне от 0,5 • Uном до 1,2- Uном, % |
±0,5 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Диапазон измерений отрицательного отклонения напряжения SU(-), % |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения, % |
±0,5 |
|
Диапазон измерений положительного отклонения напряжения SU(+), % |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения, % |
±0,5 |
|
Диапазон измерений отклонения основной частоты напряжения электропитания Af, Гц |
от -7,5 до +7,5 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения основной частоты напряжения электропитания, Гц |
±0,05 |
|
Примечания 1) пределы допускаемой основной относительной погрешности измерений и диапазоны измерений представлены в таблице 4. Средний температурный коэффициент при измерении активной электрической энергии представлен в таблице 5. Пределы допускаемой дополнительной погрешности измерений представлены в таблице 6; 2) конкретное значение указано в паспорте. | |
Таблица 4 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии для класса точности 0,5 S
|
Значение силы переменного тока |
Коэффициент мощности cos ф |
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
|
0,01-1б < I < 0,05-1б |
1 |
±1,0 |
|
0,05' Iб < I < Iмакс |
±0,5 | |
|
0,02-1б < I < 0,10-1б |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±1,0 |
|
0,10-1б < I < Iмакс |
±0,6 | |
|
Примечание - при номинальном значении напряжения переменного тока | ||
Таблица 5 - Средний температурный коэффициент счётчиков при измерении активной электрической энергии для класса точности 0,5 S____________________________________________
|
Влияющая величина |
Значение силы переменного тока |
Коэффициент мощности cos ф |
Средний температурный коэффициент %/К |
|
Температура окружающей среды |
0,05-1б < I < Iмакс |
1 |
0,03 |
|
0,10-1б < I < Iмакс |
0,5 (при индуктивной нагрузке) |
0,05 |
Примечание - при номинальном значении напряжения переменного тока
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности, вызванной изменением влияющих величин при измерении активной электрической энергии для класса точности 0,5S
|
Влияющая величина |
Значение силы переменного тока |
Коэффициент мощности cos ф |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Изменение напряжения электропитания ±10 %1) |
0,05 • Iб < I < Iмакс |
1 |
±0,2 |
|
0,10'Iб < I < Iмакс |
0,5 (при индуктивной нагрузке) |
±0,4 | |
|
Изменение частоты электропитания ±2 % |
0,05-1б < I < Iмакс |
1 |
±0,2 |
|
0,10'Iб < I < Iмакс |
0,5 (при индуктивной нагрузке) | ||
|
Гармоники в цепях тока и напряжения |
0,5' Iмакс |
1,0 |
±0,5 |
|
Субгармоники в цепи переменного тока |
0,5-Iб |
1 |
±1,5 |
Примечание - 1) - Для диапазонов напряжения от минус 20 % до минус 10 % и от
плюс 10 % до плюс 15 % пределы дополнительной погрешности равны утроенным значениям пределов, приведенным в таблице. При напряжении менее 0,8^ Uном погрешность находится в диапазоне от плюс 10 % до минус 100 %.
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Цена единицы младшего разряда ЖКИ при отображении энергии, кВт^ч (квар^ч) |
0,1 |
|
Стартовый ток Iс, мА |
10; 20; 40 |
|
Число тарифов |
от 1 до 4 |
|
Число тарифных зон |
от 1 до 24 |
|
Время хранения данных при отсутствии питания, лет |
30 |
|
Полная электрическая мощность, потребляемая в цепи тока при базовом токе, ВА, не более |
0,1 |
|
Полная электрическая мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, ВА, не более |
0,1 |
|
Потребляемая мощность счётчика, В А, не более |
2 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 (в зависимости от количества измерительных каналов) |
от 1 до 8 |
|
Срок службы встроенного источника постоянного тока, лет, не менее |
25 |
|
Масса, кг, не более - для счётчиков корпуса «Тип 1» - для счётчиков корпуса «Тип 1» для наружной установки - для счётчиков корпуса «Тип 2» - для счётчиков корпуса «Тип 3» |
0,9 1,4 1,4 3,5 |
|
Габаритные размеры (высота х длина х ширина), мм, не более: - для счётчиков корпусов «Тип 1», «Тип 2» - для счётчиков корпуса «Тип 3» |
160х135х77 354х258х89 |
|
Ёмкость счётного механизма, Вт/ч (вар/ч) |
1,8 • 1016 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +25 °С, % |
от -40 до +70 до 98 |
|
Средняя наработка на отказ, ч, не менее |
320 000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на лицевую сторону корпуса счётчиков методом офсетной печати или другим способом, не ухудшающим качества, на титульный лист эксплуатационных документов типографским способом.
Комплектность
Таблица 8 - Комплектность счётчиков
|
Наименование |
Обозначение |
Количество |
|
Счётчик электрической энергии статический однофазный интеллектуальный БУЛАТ-32 |
- |
1 шт. |
|
Упаковочная коробка |
- |
1 шт. |
|
Руководство по эксплуатации |
АШНЕ.411731.032РЭ |
1 экз. (по запросу) |
|
Паспорт-формуляр |
АШНЕ.411731.032ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» «Руководства по эксплуатации АШНЕ.411731.032РЭ».
Нормативные документы
ГОСТ 31818.11-2012 (МЭК 62052-11-2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии;
ГОСТ 31819.21-2012 (МЭК 62053-22-2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 1 и 2;
ГОСТ 31819.23-2012 (МЭК 62053-23-2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии;
ГОСТ Р 52555-2006 (МЭК 62059-11:2002) Аппаратура для измерения электрической энергии. Надежность. Часть 11. Общие положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
АШНЕ.411731.032ТУ Счётчик электрической энергии статический однофазный интеллектуальный «БУЛАТ-32». Технические условия.
Другие Счетчики электроэнергии
