Рефлектометры оптические серии AE3100
| Номер в ГРСИ РФ: | 76367-19 |
|---|---|
| Категория: | Рефлектометр |
| Производитель / заявитель: | Компания "Tianjin Deviser Electronics Instrument Co., Ltd.", Китай |
Рефлектометры оптические серии AE3100 (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 76367-19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 18.10.2029 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Рефлектометры оптические | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | серии AE3100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
AE3100A AE3100B AE3100C AE3100D AE3100E AE3100F AE3100CP-1 AE3100CP-2 AE3100CP-3 AE3100G AE3100M AE3100CM AE3100DM AE3100EM AE3100DP-1 AE3100DP-2 AE3100DP-3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№333 от
25.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 57e4d1f4-1245-8bf8-d61f-7e864fd71dfd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Компания TIANJIN DEVISER ELECTRONICS INSTRUMENT CO., LTD, КИТАЙ, No.8, Haitai chuangxin 3rd road, Hi-Tech Industrial Development Area, Tianjin, 300384
КИТАЙ
Поверка
| Методика поверки / информация о поверке |
МП 007-2025 Государственная система обеспечения единства измерений. Рефлектометры оптические серии AE3100. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к ГОСТ Р 8.720-2010; Р 50.2.071-2009
(с 25.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 531 (97%) |
| Неуспешных поверок (СИ непригодно) | 15 (3 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
76367-19: Описание типа
2019-76367-19.pdf
Файл устарел
|
Скачать | 145.3 КБ | |
|
76367-19: Методика поверки
2021-mp76367-19.pdf
Файл устарел
|
Скачать | 74 КБ | |
|
76367-19: Описание типа
2019-76367-19-1.pdf
|
Скачать | 145.3 КБ | |
|
76367-19: Описание типа
2026-76367-19.pdf
|
Скачать | 256.3 КБ | |
|
76367-19: Методика поверки
2021-mp76367-19-1.pdf
|
Скачать | 74 КБ | |
|
76367-19: Методика поверки
МП 007-2025
2026-mp76367-19.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Рефлектометры оптические серии AE3100 (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
Описание
В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей, и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно рефлектометры выполнены в пластмассовом корпусе с дополнительной прочной резиновой оболочкой, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналого-цифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопка включения/выключения питания, кнопка выхода в главное меню, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены порты оптического рефлектометра, порт измерителя оптической мощности (при наличии опции), порт визуального дефектоскопа (при наличии опции), порты USB типа А, MicroSD, RJ45 и порт подключения внешнего адаптера питания.
Рефлектометры выпускаются в различных модификациях AE3100A, AE3100B, AE3100C, AE3100D, AE3100E, AE3100F, AE3100CP-1, AE3100CP-2, AE3100CP-3, AE3100DP-1, AE3100DP-2, AE3100DP-3, AE3100G, AE3100M, AE3100CM, AE3100DM, AE3100EM, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя.

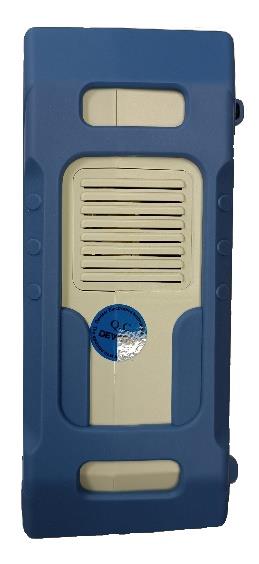

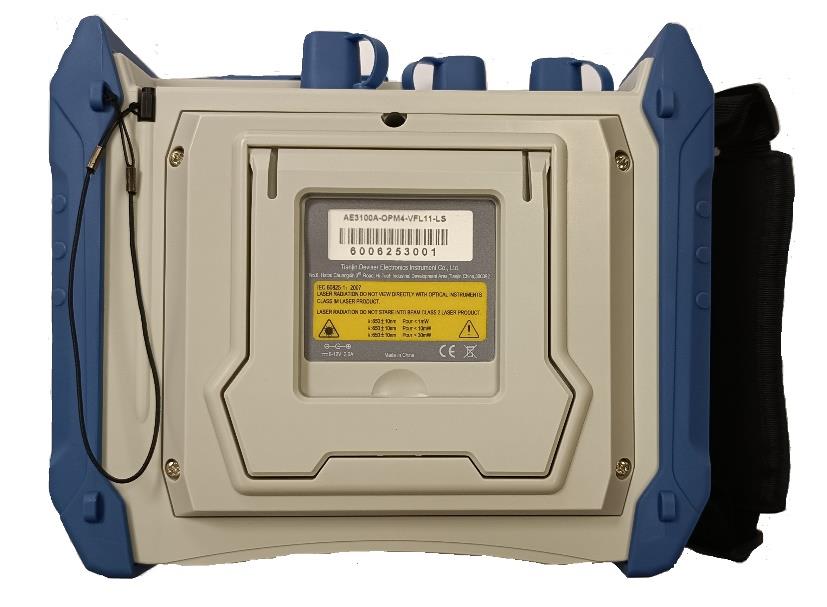

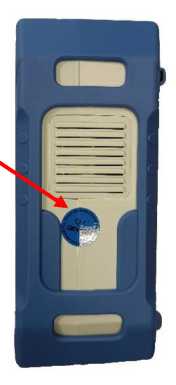

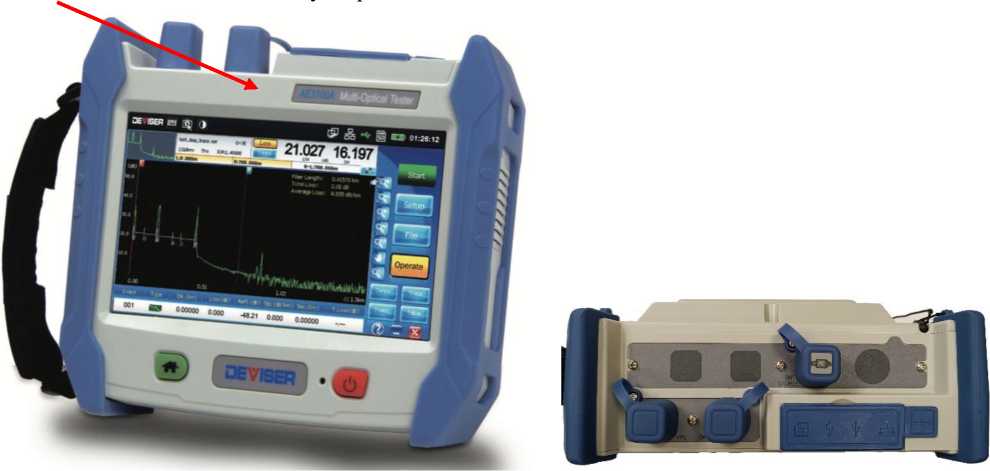

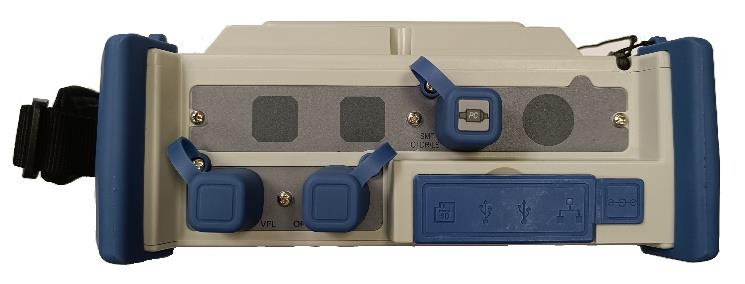

Внешний вид рефлектометров, место нанесения заводского номера, место нанесения знака утверждения типа, место пломбирования (наклейка) представлены на рисунке 1.
Заводские номера, однозначно идентифицирующие каждый экземпляр рефлектометров, наносятся в цифровом формате способом цифровой печати на шильд, который размещается на задней панели методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака утверждения типа
Передняя панель
Верхняя панель
Место пломбирования
Место нанесения заводского номера
Боковая панель
Задняя панель
Рисунок 1 - Внешний вид рефлектометров
Программное обеспечение
Рефлектометры имеют специализированное программное обеспечение (далее - ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.
ПО рефлектометров осуществляет следующие функции: выбор и настройка режима измерений, запуск/остановка процесса измерений, отображение результатов измерений на экране и управление их просмотром, сохранение результатов измерений, анализ результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Обозначение модификации рефлектометра |
|
Номер версии (идентификационный номер) ПО |
1.0Х.ХХ1) |
|
1) «Х» - могут принимать значения в виде арабских цифр от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме оптического рефлектометра
|
Наименование характеристики |
Значение | |||||
|
Модификация рефлектометра |
AE3100A |
AE3100B |
AE3100C |
AE3100D |
AE3100E |
AE3100F |
|
Длины волн, нм |
1310/1550 | |||||
|
Динамический диапазон измерений ослабления (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98 % от максимума шумов), дБ, не менее |
30/28 |
33/31 |
36/34 |
40/38 |
42/40 |
42/40 |
|
Значение мертвой зоны, м, не более: - при измерении положения неоднородности - при измерении ослабления |
1,5 5,0 |
1 5,0 |
0,8 4,0 |
0,8 3,0 | ||
|
Диапазон измерений длины, м |
от 60 до 2,0405 |
от 60 до 4,0-105 | ||||
|
Пределы допускаемой абсолютной погрешности измерений длины1), м |
±(0,75+6счит+540-5Ъ)2) | |||||
|
Наименование характеристики |
Значение | ||||||
|
Модификация рефлектометра |
AE3100 CP-1 |
AE3100 CP-2 |
AE3100 CP-3 |
AE3100 DP-1 |
AE3100 DP-2 |
AE3100 DP-3 |
AE3100G |
|
Длины волн, нм |
1310/ 1550/ 1625 |
1310/ 1550 |
1310/ 1490/ 1550 |
1310/ 1550/ 1625 |
1310/ 1550 |
1310/ 1490/ 1550 |
1310/1490/ 1550/ 1625 |
|
Динамический диапазон измерений ослабления (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98 % от максимума шумов), дБ, не менее |
36/34/34 |
36/34 |
36/34/34 |
40/38/37 |
40/38 |
40/38/37 |
37/35/35/35 |
|
Значение мертвой зоны, м, не более: - при измерении положения неоднородности - при измерении ослабления |
0,8 4,0 |
0,8 3,0 | |||||
|
Диапазон измерений длины, м |
от 60 до 2Д105 |
от 60 до 4,0-105 | |||||
|
Пределы допускаемой абсолютной погрешности измерений длины1), м |
±(0,75+6счит+5^10-5<Ъ)2) | ||||||
|
Наименование характеристики |
Значение | |||
|
Модификация рефлектометра |
AE3100M |
AE3100CM |
AE3100DM |
AE3100EM |
|
Длины волн, нм |
850/1300 |
850/1300/1310/1550 | ||
|
Динамический диапазон измерений ослабления (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98 % от максимума шумов), дБ, не менее |
25/27 |
25/25/36/34 |
25/22/39/37 |
25/25/42/40 |
|
Значение мертвой зоны, м, не более: - при измерении положения неоднородности - для 1310, 1550 нм - для 850, 1300 нм - при измерении ослабления - для 1310, 1550 нм - для 850, 1300 нм |
1,5 5,0 |
0,8 1,5 4,0 5,0 |
0,8 1,5 4,0 5,0 | |
|
Диапазон измерений длины, м - для 1310, 1550 нм - для 850, 1300 нм |
-от 60 до 5,0-104 |
от 60 до 2,0-105 от 60 до 5Д104 |
от 60 до 4Д105 от 60 до 5Д104 | |
|
Пределы допускаемой абсолютной погрешности измерений длины1), м |
±(0,75+6счит+540-5Ъ)2) | |||
|
1) при нормальных 2) L - измеренная шкалы в м |
условиях применения; длина в м; бсчит - дискретность считывания на выбранном пределе | |||
Таблица 3 - Метрологические характеристики в режиме источника оптического излучения (для указанных модификаций)
|
Наименование характеристики |
Значение | |||||
|
Модификация рефлектометра |
AE3100A |
AE3100B |
AE3100C |
AE3100D |
AE3100E |
AE3100F |
|
Длины волн источника, нм |
1310/1550 | |||||
|
Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее |
-11 |
-5 | ||||
|
Наименование характеристики |
Значение | ||||||
|
Модификация рефлектометра |
AE3100 CP-1 |
AE3100 CP-2 |
AE3100 CP-3 |
AE3100 DP-1 |
AE3100 DP-2 |
AE3100 DP-3 |
AE3100G |
|
Длины волн источника, нм |
1310/1550/1625 | ||||||
|
Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее |
-5 | ||||||
Таблица 4 - Метрологические характеристики в режиме измерителя мощности (для всех модификаций)
|
Наименование характеристики |
Значение |
|
Длины волн калибровки измерителя мощности, нм |
850/1310/1550/1625 |
|
Диапазон измерений уровня средней мощности, дБм |
от -50 до +5 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности1), дБ - для 850 нм - для 1310, 1550, 1625 нм |
±1,0 ±0,5 |
|
1) при нормальных условиях применения | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания, В |
12±1 |
|
Габаритные размеры, мм, не более: - длина |
206 |
|
- ширина |
171 |
|
- высота |
75 |
|
Масса, кг, не более |
2,0 |
|
Условия применения: - нормальные: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность без конденсации, % |
от 45 до 80 |
|
- рабочие: - температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность без конденсации, %, не более |
95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель в виде наклейки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рефлектометр оптический серии AE3100 |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Формуляр |
- |
1 экз. |
Сведения о методах измерений
приведены в части 2 «Настройки и измерения» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»
Стандарт предприятия компании TIANJIN DEVISER ELECTRONICS INSTRUMENT CO., LTD «Рефлектометры оптические серии AE3100»
Другие Рефлектометр
