Комплексы измерительно-вычислительные и управляющие Mark VIe Migrations
| Номер в ГРСИ РФ: | 76401-19 |
|---|---|
| Производитель / заявитель: | Фирма "GE Drives & Controls, Inc.", США |
Комплексы измерительно-вычислительные и управляющие Mark VIe Migrations (далее
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76401-19 |
| Наименование | Комплексы измерительно-вычислительные и управляющие |
| Модель | Mark VIe Migrations |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 18.10.2024 |
Производитель / Заявитель
Фирма "GE Drives & Controls, Inc.", США; Фирма "GE Energy Control Solutions LLC", США; Фирма "GE Oil & Gas Hungary, Kft", Венгрия; Фирма "GE India Industrial Pvt Ltd.", Индия
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 28 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 28 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 76401-19: Описание типа СИ | Скачать | 226.9 КБ | |
| 76401-19: Методика поверки МП 1707/1-311229-2019 | Скачать | 5.4 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные и управляющие OC 6000e, ОС 6000е Nexus (далее - ИВК) предназначены для измерения электрических сигналов напряжения, силы постоянного и переменного токов, частоты, сопротивления току их преобразования в цифровой код, соответствующий измеряемому физическому параметру и выдачи управляющих воздействий для предупреждения и защиты от аварийных ситуаций.
Описание
Принцип действия ИВК основан на измерении входных электрических сигналов, преобразовании их в цифровой код, обработке принятых входных сигналов по заданному алгоритму с последующей их передачей к объекту управления, а также преобразовании цифровых сигналов в аналоговые управляющие сигналы.
Архитектура ИВК подразделяется на три уровня:
1-ый уровень - автоматизированное рабочее место (далее - АРМ).
АРМ обеспечивает возможность управления и контроля технологическим процессом при помощи рабочих станций на базе Windows, включая станции оператора, инженера, архивного хранения данных и станцию для оптимизации технологического процесса. Все станции АРМ выполняют функции резервирования друг для друга. Уровень АРМ и уровень управления технологическими процессами взаимодействуют по резервированной сети UDH управления технологическим процессом в реальном времени. На всех узлах данной сети используется протокол NTP.
2-ой уровень - уровень управления технологическими процессами на основе логических контроллеров.
Логические контроллеры представляют собой интегрированный автономный компьютер, выполняющий восприятие и обработку измерительной информации, выработку управляющих сигналов на первичные датчики (преобразователи) и исполнительные механизмы в виде аналоговых и дискретных сигналов.
3-ий уровень - уровень ввода/вывода данных технологического процесса на основе модулей ввода/вывода.
Модули ввода/вывода служат для преобразования полученной информации от первичных датчиков (преобразователей) (в состав ИВК не входят) и ее передачи на 2-ой уровень, и наоборот.
Взаимодействие между вторым и третьем уровнем осуществляется через Ethernet, IONet по протоколу IEC1588 (для ИВК ОС 6000е) или последовательный порт связи с разъемом DB-9 (для ИВК ОС6000е Nexus).
В составе ИВК также предусмотрены распределенные модули. Это дает возможность пользователю располагать модули ввода/вывода в любом месте предприятия, что
минимизирует требования к сигнальным кабелям и значительно снижает уровень электромагнитных помех.
ИВК являются проектно-конфигурируемыми и компонуемыми изделиями и конструктивно представляют собой приборные шкафы.
Функционально ИВК состоят из четырех видов измерительных каналов (далее - ИК):
- ИК измерения и воспроизведения силы постоянного тока,
- ИК измерения и воспроизведения напряжения постоянного и переменного токов,
- ИК частоты,
- ИК температуры.
В состав каждого ИК входят:
- логические контроллеры;
- модули измерительные аналоговые ввода/вывода;
- модули дискретные ввода/вывода
- связующие компоненты, в качестве которых используются шины передачи данных и сетевые компоненты.
ИВК производятся в двух модификациях OC 6000e и ОС 6000е Nexus, отличающиеся скоростью передачи информации, входящими компонентами, потребляемой мощностью.

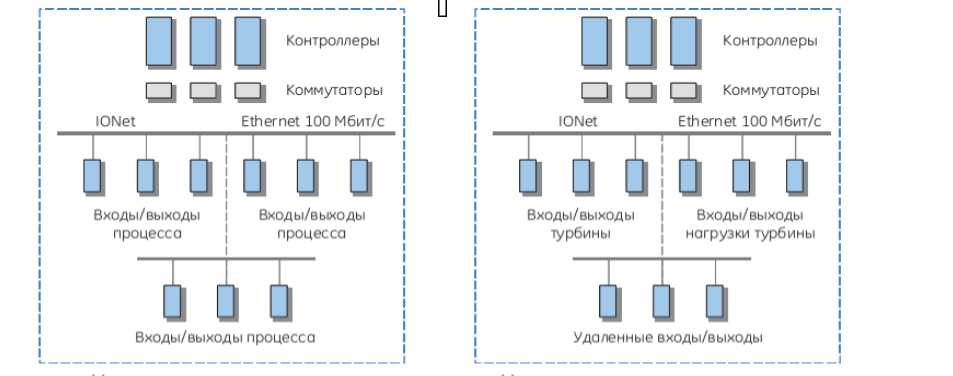

Рисунок 1 - Схема архитектуры комплексов измерительно-вычислительных и управляющих OC 6000e, ОС 6000е Nexus.

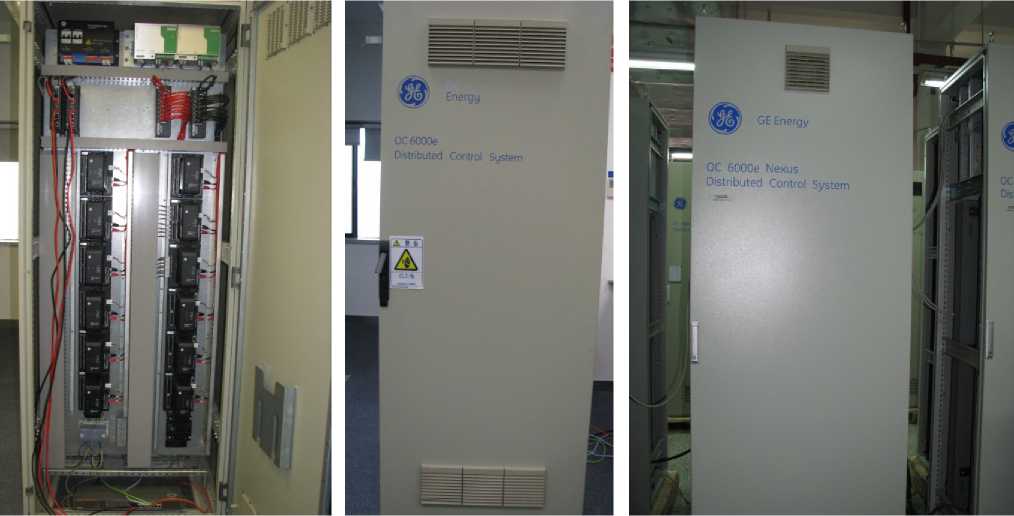

Рисунок 2 - Внешний вид приборного шкафа ИВК OC 6000e, ОС 6000е Nexus.
Логический контроллер
Модули измерительные аналоговые ввода/вывода
Рисунок 3 - Компоненты ИВК.

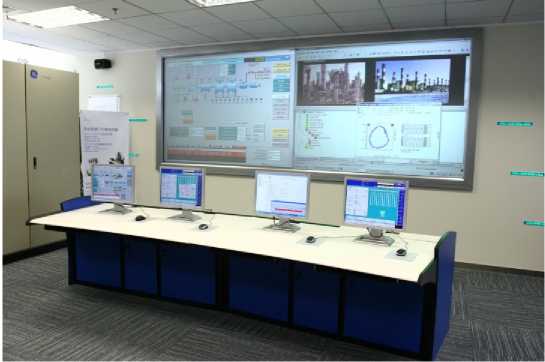

Рисунок 4 - Автоматизированное рабочее место оператора.
Программное обеспечение
Программное обеспечение (далее - ПО) ИВК обеспечивает взаимодействие операторской с системой управления технологическим процессом ИВК OC 6000e, ОС 6000е Nexus, связь которой осуществляется по локальной сети Ethernet.
ПО ИВК разделено на 2 части - встроенную и автономную. Встроенная часть ПО является фиксированной и может быть изменена только на заводе-изготовителе.
Все части ПО ИВК относятся к метрологически значимым.
Функции ПО обеспечивают:
- графическое отображение динамики;
- отображение сигналов тревоги;
- трендинг переменных процесса;
- меню панели управления точками;
- обеспечение защиты от несанкционированного доступа.
Уровень защиты программного обеспечения ИВК от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в ИВК предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и других специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения.
Идентификационные признаки программного обеспечения приведены в таблице 1.
Таблица 1 - идентификационные признаки.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО* |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатора ПО |
|
MPC |
MPC |
2.5.0 |
- |
CRC16 |
|
ОС QNX |
ОС QNX |
6.3.0 |
- |
- |
|
BASELOAD-P2-V010305B |
BASELOAD-P2- V010305B |
- |
- |
- |
|
FIRMWARE_P 2 V010002B |
FIRMWARE_P2 V010002B |
- |
- |
- |
(*) - и более поздние версии.
Технические характеристики
Метрологические и технические характеристики ИВК представлены в таблицах 2, 3, 4.
Таблица 2 - Метрологические характеристики измерительных каналов ввода ИВК ОС 6000е, ОС 6000е Nexus.
|
Тип ИК |
Диапазон входного сигнала |
Пределы допускаемой погрешности |
Тип модуля |
|
ИВК OC 6000e | |||
|
ИК силы постоянного тока |
от 0(4) до 20 мА |
Y = ± 0,1 % |
МА110 MVP10 MVP11 MAI12 |
|
от 0 до 20 мА |
MSP10 | ||
|
ИК температуры (от термопар типов T, J, E, K, N, B, R, S) |
от минус 60 до плюс 60 мВ |
Y = ± 0,2 % |
MAI20 MAI22 |
|
ИК температуры (от термопреобразователей сопротивления типов Pt10, Pt100, Cu50, Cu100) |
от минус 200 до плюс 850 °C | ||
|
ИК напряжения постоянного тока |
от 0(1) до 5 В |
Y = ± 0,1 % |
MAI10 MVP10 MVP11 MAI12 |
|
от 0 до 5 В |
MSP10 | ||
|
от минус 5 до плюс 5 В |
MAI10 MVP10 MVP11 MAI12 | ||
|
от минус 10 до плюс 10 В |
MAI10 MAI12 | ||
|
ИК напряжения переменного тока |
от 5 до 20 В |
Y = ± 0,1 % |
MVP10 MVP11 |
|
от 40 мВ до 110 В |
в диапазоне от 15 до 135 Гц Л = ± 0,002 Гц в диапазоне от 0,01 до 340 Гц Л = ± 0,01 Гц |
MSP10 | |
|
ИК частоты |
от 0 Гц до 20 кГц |
Y = ± 0,01 % |
MSP10 |
|
ИВК OC 6000e Nexus | |||
|
ИК силы постоянного тока |
от 0(4) до 20 мА |
Y = ± 0,1 % |
MAI50 MAI52 MSP50 MVP50 |
|
Тип ИК |
Диапазон входного сигнала |
Пределы допускаемой погрешности |
Тип модуля |
|
MHT50 | |||
|
ИК напряжения постоянного тока |
от минус 5 до плюс 5 В |
Y = ± 0,1 % |
MAI50 MAI52 MVP50 MHT50 |
|
от минус 10 до плюс 10 В |
MAI50 MAI52 MSP50 MVP50 MHT50 | ||
|
ИК температуры (от термопар типов T, J, E, K, N, B, R, S) |
от 0 до плюс 128 мВ |
Y = ± 0,2 % |
MAI51 |
|
ИК температуры (от термопреобразователей сопротивления типов Pt10, Pt100, Cu10, Cu50, Cu100) |
от минус 200 до плюс 850 °C |
Y = ± 0,2 % |
MAI51 |
|
ИК частоты |
от 50 мВ СКЗ до 40 В СКЗ |
Y = ± 0,01% |
MSP50 |
|
от 3,5 до 7,0 В СКЗ |
Y = ± 0,25 % |
MVP50 | |
|
от 1 Гц до 20 кГц |
в диапазоне от 1 до10 Гц Л = ± 0,01 Гц |
MLP50 | |
|
в диапазоне от 10 до 500 Гц Л = ±0,05 Гц | |||
|
в диапазоне от 500 до 1000 Гц Л = ± 0,5 Гц | |||
|
в диапазоне от 1000 до 5000 Гц Л = ± 1 Гц | |||
|
в диапазоне от 5000 до 10 000 Гц Л= ± 2 Гц | |||
|
свыше 10000 Гц Л = ± 5 Гц |
Таблица 3 - Метрологические характеристики измерительных каналов вывода ИВК ОС 6000е, ОС 6000е Nexus.
|
Тип ИК |
Диапазон выходного сигнала |
Пределы допускаемой погрешности |
Тип модуля |
|
ИВК OC 6000e | |||
|
ИК воспроизведения силы постоянного тока |
от 0(4) до 20 мА |
Y = ± 0,2 % |
MAO10 |
|
от минус 40 до плюс 40 мА |
Y = ± 0,2 % |
MVP10 | |
|
от минус 400 до плюс 400 мА |
Y = ± 0,2 % |
MVP11 | |
|
ИК воспроизведения напряжения постоянного тока |
от 0 до 5 В |
Y = ± 0,2 % |
MAO10 MVP10 MVP11 |
|
от 0 до 10 В |
Y = ± 0,2 % |
MAO10 | |
|
ИК воспроизведения частоты |
от 0 Гц до 20 кГц |
Y = ± 0,01 % |
MSP10 |
|
ИВК OC 6000e Nexus | |||
|
ИК воспроизведения силы постоянного тока |
от 0(4) до 20 мА |
Y = ±0,1 % |
МАО50 |
|
ИК воспроизведения силы постоянного тока |
от минус 40 до плюс 40 мА |
Y = ± 0,5 % |
MVP50 |
|
ИК воспроизведения напряжения постоянного тока |
от 0(1) до 5 В |
Y = ± 0,1 % |
МАО50 |
|
от 0 до 5 В |
Y = ± 0,01% |
MVP50 | |
|
ИК воспроизведения напряжения переменного тока |
от минус 10 до плюс 10 В |
Y = ± 0,5 % |
MVP50 |
Нормирование допускаемой погрешности указано без учета погрешности первичных датчиков (преобразователей).
Таблица 4 - Технические характеристики ИВК ОС 6000е, ОС 6000е Nexus.
|
ИВК ОС 6000е |
ИВК ОС 6000е Nexus | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С | ||
|
контроллеры |
от 0 до плюс 65 |
от 0 до плюс 60 |
|
модули |
от минус 30 до плюс 65 |
от минус 30 до плюс 60 |
|
- относительная влажность воздуха, % |
от 10 до 95 (без конденсации) |
от 5 до 95 (без конденсации) |
|
Напряжение питания, В | ||
|
- постоянный ток |
24 | |
|
- переменный ток - частота, Гц |
110-240 50/60 | |
|
Габаритные размеры (ш х г х в), мм, не более |
800 х 600 х 2200 | |
|
Масса, кг, не более |
200 | |
|
Потребляемая мощность, Вт, не более |
720 |
480 |
|
Наработка на отказ, час |
400000 | |
Знак утверждения типа
Знак утверждения типа наносится на приборный шкаф в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплекс измерительно-вычислительный и управляющий OC 6000e, ОС 6000е Nexus
1 шт.
1 экз.
1 экз.
1 шт.
1 шт.
Руководство по эксплуатации
Руководство по аппаратному обеспечению
Монитор
Программное обеспечение на диске
Сведения о методах измерений
приведены в соответствующем разделе Руководства по эксплуатации.
Нормативные документы
Техническая документация фирм-изготовителей
