Информация по Госреестру

Основные данные
Номер по Госреестру 76691-19
Наименование Датчики уровня топлива
Модель Omnicomm LLS-Ex 5
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 29.11.2024
Производитель / Заявитель

ООО "Омникомм Технологии", г.Щелково

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 260
Найдено поверителей 7
Успешных поверок (СИ пригодно) 258 (99%)
Неуспешных поверок (СИ непригодно) 2 (1%)
Актуальность информации 17.11.2024

Поверители

Скачать

76691-19: Описание типа СИ Скачать 0 байт
76691-19: Методика поверки РТ-МП-5956-449-2019 Скачать 3.4 MБ

Описание типа

Назначение

Датчики уровня топлива Omnicomm LLS-Ex 5 предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.

Описание

Принцип работы датчиков уровня топлива Omnicomm LLS-Ex 5 состоит в преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в частоту на выходе и в цифровой код для передачи по интерфейсам RS-232, RS-485.

Датчики уровня топлива Omnicomm LLS-Ex 5 состоят из чувствительного элемента и корпуса, в котором размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, блок искрозащиты, датчик температуры и узел последовательного интерфейса.

Датчики уровня топлива Omnicomm LLS-Ex 5 изготавливаются в нескольких исполнениях в зависимости от длины чувствительного элемента. Информация об исполнении указывается в структуре условного обозначения датчика следующим образом: Omnicomm LLS-Ex 5 XXXX мм, где XXXX - длина измерительной части.

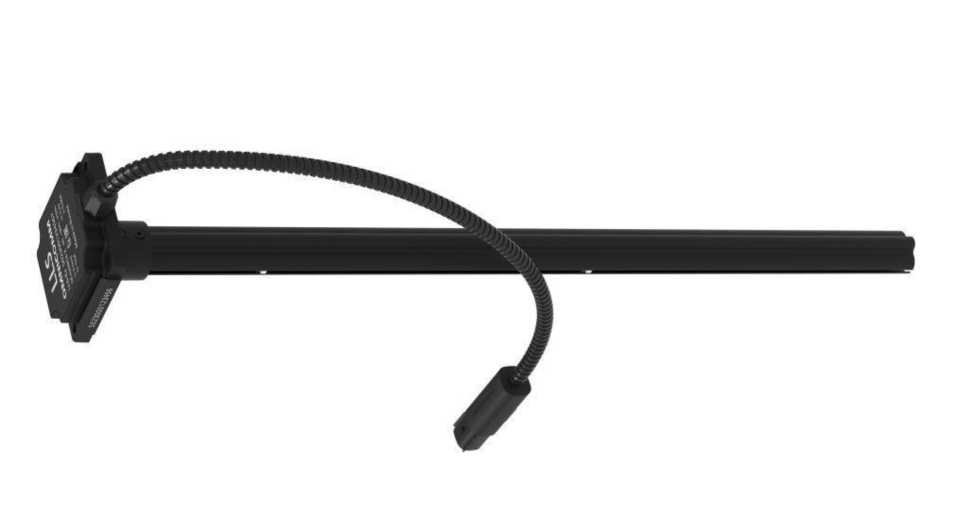

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

а)

Штифты

б)

а) Кожух-пломба на корпусе датчика после установки на место эксплуатации. После установки штифтов демонтаж датчика уровня топлива Omnicomm LLS-Ex 5 невозможен без разрушения кожуха-пломбы.

б) Пломбирование разъёма датчика уровня топлива Omnicomm LLS-Ex 5 после установки на место эксплуатации.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения пломбы

Программное обеспечение

Программное обеспечение состоит из ПО, встроенного в датчики уровня топлива Omnicomm LLS-Ex 5 и выполняющего функции измерений электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива, и преобразования этого значения в цифровой код для передачи по интерфейсу RS-232 (RS-485), и внешнего ПО для ПЭВМ, выполняющего функции настройки датчиков уровня топлива Omnicomm LLS-Ex 5 и отображения измеренных значений уровня.

Идентификационные данные ПО датчиков уровня топлива Omnicomm LLS-Ex 5 отображаются на мониторе ПЭВМ.

Таблица 1 - Идентификационное данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

app digital-5502.enc

Номер версии (идентификационный номер) ПО

не ниже 5.5.0.2

Цифровой идентификатор ПО (контрольная сумма)

F0F15BFC3DE21048DF58EE

B47283AB0EC37ACC78AAC 1E59D5A8E040661AACE97

Алгоритм вычисления цифрового идентификатора ПО

ГОСТ Р 34.11-2012

Таблица 2 - Идентификационное данные программного обеспечения Omnicomm Configurator

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Omnicomm Configurator

Номер версии (идентификационный номер) ПО

не ниже 6.6.1

Цифровой идентификатор ПО (контрольная сумма)

973863F16E887B33060D4FA E334AF53C2FF14748A9778E 9714D803B95C655572

Алгоритм вычисления цифрового идентификатора ПО

ГОСТ Р 34.11-2012

Уровень защиты программного обеспечения «средний»  в соответствии с

Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня в зависимости от длины чувствительного элемента, мм

от 0 до 60001)

Длина чувствительного элемента, мм

700, 1000, 1500, 2000, 2500, 3000

Пределы допускаемой основной приведённой погрешности измерений уровня к диапазону измерений в зависимости от длины чувствительного элемента, %

±0,52)

Пределы допускаемой дополнительной приведённой погрешности измерений уровня от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ° С, %:

- в диапазоне от -40 до +60 °С включ.

- в диапазоне св. +60 до +80 °С

±0,15

±0,25

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

1) Максимальная длина измерительной части составляет 3000 мм. Максимальный уровень измерений 6000 мм достигается присоединением дополнительной измерительной части.

2) При работе на топливе, на котором проводилась настройка датчика уровня топлива Omnicomm LLS-Ex 5.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Выходной сигнал

RS-232, RS-485

Параметры электрического питания: - напряжение постоянного тока, В

от 7 до 75

Ток потребления, мА, не более

40

Потребляемая мощность, Вт, не более

0,4

Степень защиты корпуса от проникновения пыли и влаги по ГОСТ 14254-2015

IP68

Маркировка взрывозащиты

0Ех ia IIB T6 Ga X

Условия эксплуатации:

- температура окружающей среды, °С;

- относительная влажность при температуре 35 °С, %

- атмосферное давление, кПа

от -40 до +80

от 30 до 80 (без конденсации) от 84 до 106

Габаритные размеры, мм, не более - длина - ширина - высота

87,3

83,5 22+L1)

Масса, без учета передающего кабеля и чувствительного элемента, кг, не более

2

1) L - длина чувствительного элемента, мм

Знак утверждения типа

наносят на корпус датчиков уровня топлива Omnicomm LLS-Ex 5 методом гравировки, на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик уровня топлива

Omnicomm LLS-Ex 5

1 шт.

Комплект монтажных элементов

11004

1 шт.

Кабель монтажный

40130

1 шт.

Блок искрозащиты на стабилитронах1)

БИС-МХ

1 шт.

Устройство настройки1)

Omnicomm UNU-USB

1 шт.

Руководство по эксплуатации

_

1 экз.

Паспорт

ПС Omnicomm LLS-Ex 5

1 экз.

Методика поверки2)

РТ-МП-5956-449-2019

1 экз.

1) Поставляется по дополнительному заказу

2) Допускается поставка Методики поверки в количестве 1 экземпляра на партию

Поверка

осуществляется по документу РТ-МП-5956-449-2019 «ГСИ. Датчики уровня топлива Omnicomm LLS-Ex 5. Методика поверки», утверждённому ФБУ «Ростест - Москва» 01.07.2019 г.

Основные средства поверки:

- рулетка измерительная металлическая YAMAYO STILON (регистрационный номер в Федеральном информационном фонде 32251-06), диапазон измерений от 0 до 6000 м, 3-го класса точности по ГОСТ 7502-98.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ТУ 29.32.30.160-029-03066711-2018 Датчики уровня топлива Omnicomm LLS-Ex 5.

Технические условия
