Анализатор индуктивности прецизионный WK 3260B
| Номер в ГРСИ РФ: | 76740-19 |
|---|---|
| Производитель / заявитель: | Фирма "Wayne Kerr Electronics Ltd.", Великобритания |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 76740-19 | ||||||
| Наименование | Анализатор индуктивности прецизионный | ||||||
| Модель | WK 3260B | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f1bbacdd-bc97-3e32-fee3-16b781bc1d34 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Wayne Kerr Electronics", СОЕДИНЕННОЕ КОРОЛЕВСТВО
СОЕДИНЕННОЕ КОРОЛЕВСТВО
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
76740-19: Методика поверки
2019-mp76740-19.pdf
|
Скачать | 2.8 MБ | |
|
76740-19: Описание типа
2019-76740-19.pdf
|
Скачать | 306.3 КБ |
Описание типа
Назначение
Анализатор индуктивности прецизионный WK 3260B (далее - WK 3260B) предназначен для измерения индуктивности в диапазоне частот от 50 Гц до 3 МГц.
Описание
Принцип действия WK 3260B основан на измерении напряжений на измеряемом объекте и встроенном эталоне. На основании измерений этих напряжений, при различных фазовых соотношениях опорного и измеряемого сигнала, встроенный микропроцессор рассчитывает электрические характеристики измеряемого объекта, которые выводятся на цифровой дисплей.
WK 3260B состоит из металлического корпуса, на передней панели которого размещены органы управления, включения питания и светодиодный индикатор, дисплей, измерительные разъемы. Выходной разъем для подключения питания, разъем для внешней синхронизации защитная блокировка, вспомогательные вход и выход, радиатор и предохранительный патрон размещены на задней панели.
WK 3260B доступны 4 настройки скорости измерения: максимальная (50 мс), быстрая (100 мс), средняя (300 мс) и медленная (900 мс). Выбор медленной скорости увеличивает разрешающую способность и уменьшает измерительные шумы путём усреднения.
Общий вид WK 3260B представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

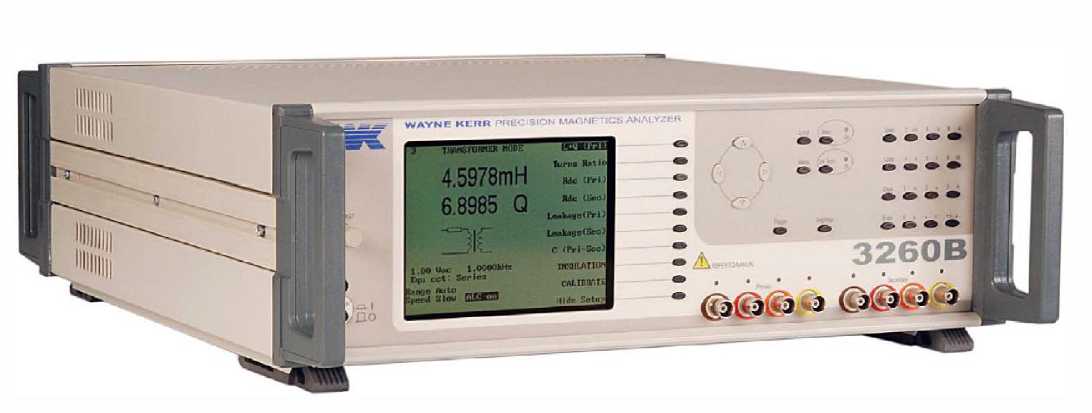

Рисунок 1 - Общий вид анализатора индуктивности прецизионного WK 3260B

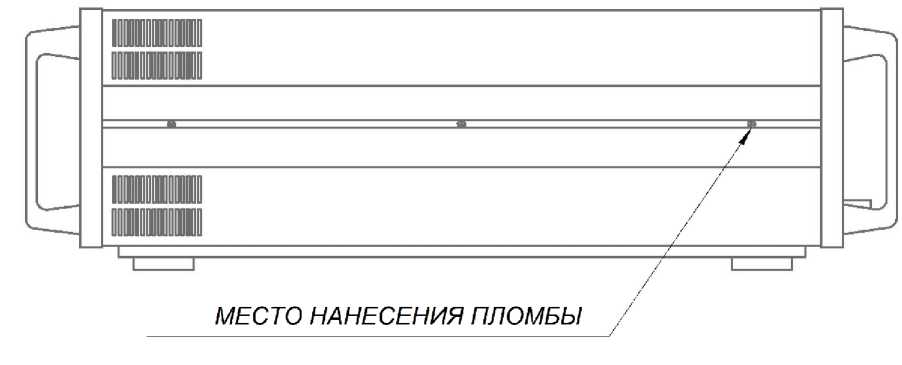

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки на WK 3260B
Программное обеспечение
Программное обеспечение (ПО) WK 3260B встроено в защищенную от записи память контроллера, что исключает возможность несанкционированного вмешательства, влияющего на результат измерений. Исполняемый код недоступен для считывания и модификации. ПО выполняет функции управления параметрами отображения и обработки измерительной информации.
Уровень защиты программного обеспечения «Высокий» в соответствии
с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
3260B firmware |
|
Номер версии (идентификационный номер ПО) |
4.10 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
50 до 3-106 |
|
Диапазон измерений индуктивности, Гн |
от 1-10’7 до 1-103 |
|
Диапазон показаний индуктивности, Гн |
от 1-10’10 до 1-103 |
|
Пределы допускаемой относительной основной погрешности измерений индуктивности, % |
см. рисунок 3 |
|
Пределы допускаемой относительной погрешности устанавливаемой рабочей частоты (тест-сигнала), % |
±0,01 |
|
Уровень тест-сигнала |
1 В, 50 мкА - 200 мА |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±23 50/60 |
|
Потребляемая мощность, В^А, не более |
150 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры WK 3260B, мм, не более | |
|
- высота |
150 |
|
- ширина |
440 |
|
- длина |
525 |
|
Масса, кг, не более |
11 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, □ |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 65 до 110 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ не менее, ч |
5000 |
Частота. Гц

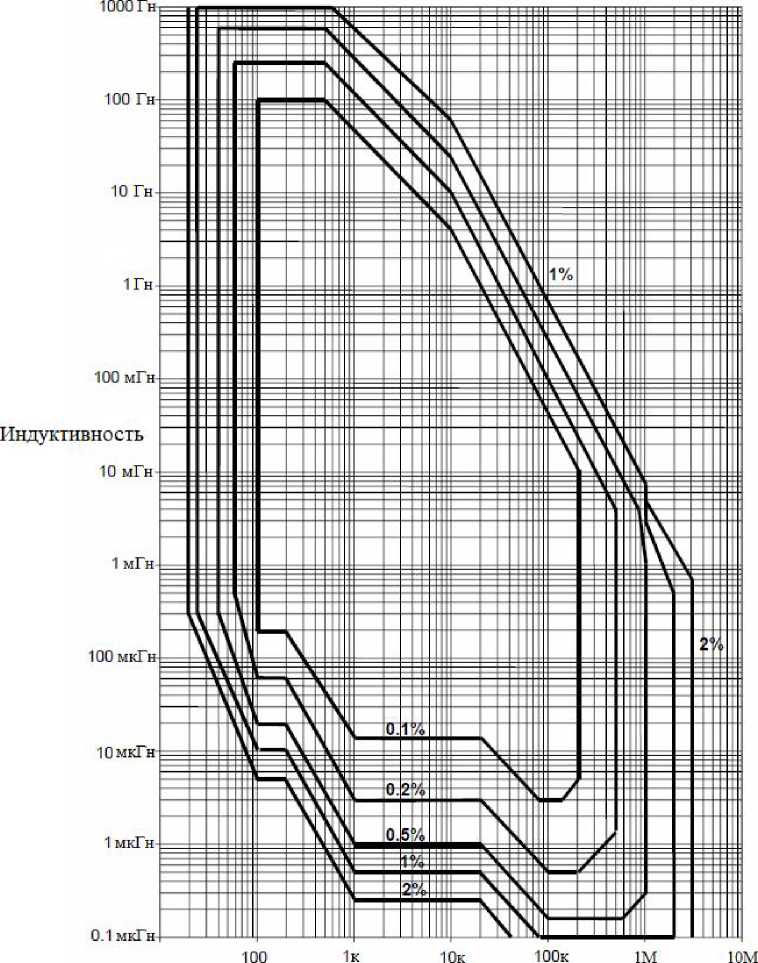

Рисунок 3 - Зависимость допускаемой относительной погрешности измерения индуктивности (L) от частоты
Пояснения к рисунку 3:
Диаграммы погрешностей определяют доступные диапазоны измерений и гарантированные погрешности на всем доступном диапазоне частот. Все кривые погрешностей предполагают, что используется скорость измерения медленно, а прибор откалиброван на всех частотах, используемых при измерениях при уровне тест-сигнала 1В.
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации WK 3260B методом распечатки с электронного носителя.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор индуктивности прецизионный WK 3260B зав.№ 18600243 |
_ |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Методика поверки |
Mn-174-RA.RU.310556-2018 |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Поверка
осуществляется по документу Mn-174-RA.RU.310556-2018 «Анализатор индуктивности прецизионный WK 3260B. Методика поверки», утвержденному ФГУП «СНИИМ» 22.10.2018 года.
Основные средства поверки:
- набор рабочих эталонов индуктивности и добротности 1-го разряда LQ-2408, (регистрационный номер Федеральном информационном фонде 69615-17), 1 Гн - 10000 Гн, ПГ ±0,03%;
- набор эталонных мер индуктивности Р596, г.в.1969, 1 мкГн - 1 Гн, ПГ ±(0,03-0,5)%;
- меры индуктивности образцовые 3-го разряда L-0170 (регистрационный номер в Федеральном информационном фонде 3241-72), 0,1 мкГн - 100 мГн, ПГ ±(0,03-0,5)%;
- меры индуктивности и добротности Р593 (регистрационный номер в Федеральном информационном фонде 2412-69), 0,1 мкГн - 100 мГн, ПГ ±(0,03-0,5)%;
- аппарат испытательный АИД-70М (регистрационный номер в Федеральном информационном фонде 34031-07), U~ (10 - 70) кВ, ПГ±3,0%;
- измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3, (регистрационный номер в Федеральном информационном фонде 26114-03), (1^103 - 3-10□ ) Ом, ПГ ±3%;
- частотомер электронно-счетный Ч3-63, (регистрационный номер в Федеральном информационном фонде 9084-83), f = 0,1 Гц - 1000 МГц, ПГ не более ±540’7±1 ед. сч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемого WK 3260B с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или корпус WK 3260B.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.686-2009 «ГСИ. Мосты переменного тока уравновешенные. Методика поверки»
ГОСТ 25242-93 «Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний»
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.732-2011 Государственная поверочная схема для средств измерений индуктивности
