Регистраторы высокочастотных импульсов PD-Analyzer

Номер в ГРСИ РФ: 76896-19
Производитель / заявитель: ООО "Димрус", г.Пермь
Скачать
76896-19: Описание типа СИ Скачать 165.6 КБ
76896-19: Методика поверки 651-19-016 МП Скачать 7.6 MБ
Нет данных о поставщике
Регистраторы высокочастотных импульсов PD-Analyzer поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Регистраторы высокочастотных импульсов PD-Analyzer (далее - регистраторы) предназначены для измерений амплитуды импульсного напряжения и напряжения радиочастотных помех, возникающих при частичных разрядах во время диагностирования изоляции электрооборудования.

Информация по Госреестру

Основные данные
Номер по Госреестру 76896-19
Наименование Регистраторы высокочастотных импульсов
Модель PD-Analyzer
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 10.12.2024
Производитель / Заявитель

ООО "Димрус", г.Пермь

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 334
Найдено поверителей 14
Успешных поверок (СИ пригодно) 329 (99%)
Неуспешных поверок (СИ непригодно) 5 (1%)
Актуальность информации 19.11.2024

Поверители

Скачать

76896-19: Описание типа СИ Скачать 165.6 КБ
76896-19: Методика поверки 651-19-016 МП Скачать 7.6 MБ

Описание типа

Назначение

Регистраторы высокочастотных импульсов PD-Analyzer (далее - регистраторы) предназначены для измерений амплитуды импульсного напряжения и напряжения радиочастотных помех, возникающих при частичных разрядах во время диагностирования изоляции электрооборудования.

Описание

Принцип действия регистраторов основан на измерении напряжения с помощью аналогово-цифрового преобразователя.

Конструктивно регистратор выполнен в виде стационарного или переносного моноблока.

Регистраторы в зависимости от модификации имеют три или шесть одинаковых независимых измерительных каналов (далее - ИК), каждый из которых состоит: из фильтра полосы частот; аналого-цифрового преобразователя, регистрирующего форму импульса; программируемой логической интегральной схемы, выделяющей в частотном диапазоне частичные разряды от помех; процессора, анализирующего амплитуду напряжения частичных разрядов.

Входное сопротивление каждого ИК составляет 50 Ом. ИК имеют встроенную защиту от паразитных импульсных помех и фильтры, выделяющие сигналы, возникающие при частичных разрядах.

Каждый ИК позволяет проводить измерения амплитуды импульсного напряжения и напряжения радиочастотных импульсов.

Управление регистраторами осуществляется при помощи внешнего программного обеспечения (далее - ПО), устанавливаемого на персональный компьютер (далее - ПК).

К входам ИК подключаются различные первичные измерительные преобразователи (антенны, токосъёмники и другие устройства, поставляемые отдельно), с помощью которых регистрируются сигналы частичных разрядов. Измерения могут проводиться как автоматически с определенным периодом, так и вручную по команде оператора. Результаты, дата и время проведения измерений сохраняются в памяти регистраторов.

Регистраторы выпускаются в четырех модификациях, которые указаны в таблице 1.

Таблица 1 - Модификации регистратора

Обозначение модификации регистратора

Количество ИК

Вариант исполнения

PD-Analyzer/3 S

3

стационарный

PD-Analyzer/6S

6

стационарный

PD-Analyzer/3P

3

переносной

PD-Analyzer/6P

6

переносной

Переносной регистратор выполнен в алюминиевом корпусе

и помещен в

пластмассовый чемодан, предназначенный для защиты от внешних воздействий. Стационарный регистратор выполнен в стальном разъемном корпусе, предназначенном для защиты от внешних воздействий и для удобства монтажа на месте эксплуатации.

Общий вид регистраторов с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа представлен на рисунках 1, 2 и 3.

Место пломбирования

Место нанесения знака утверждения типа

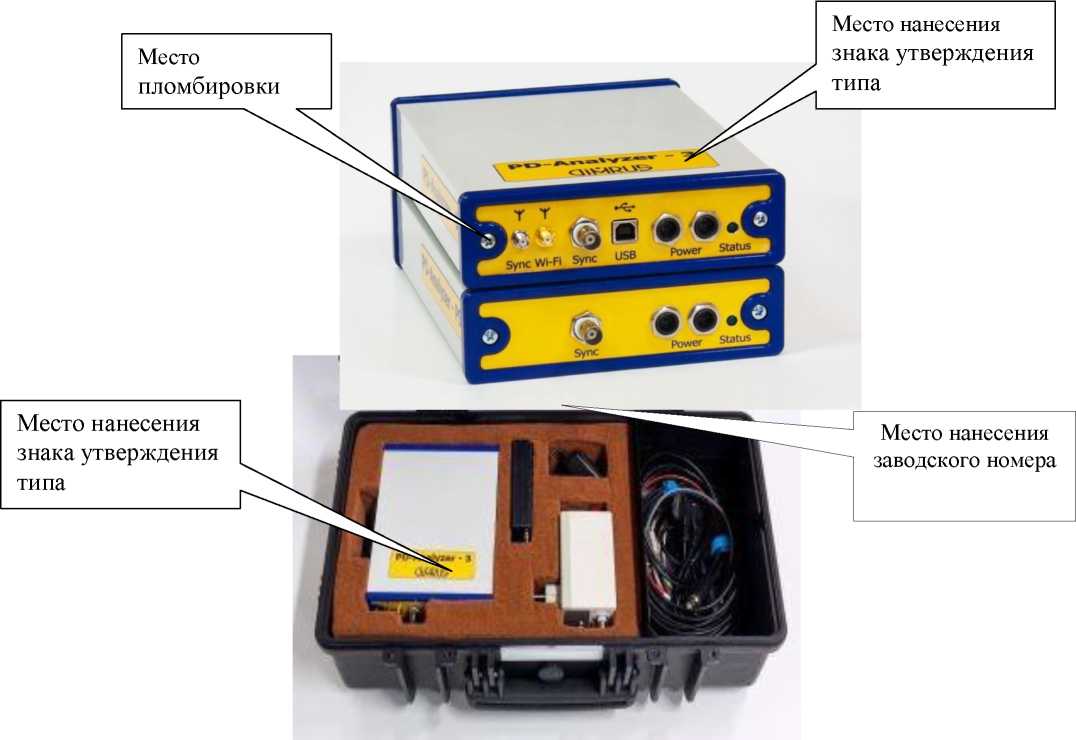

Рисунок 1 - Общий вид регистратора модификации PD-Analyzer/6P

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид регистраторов модификации PD-Analyzer/3P

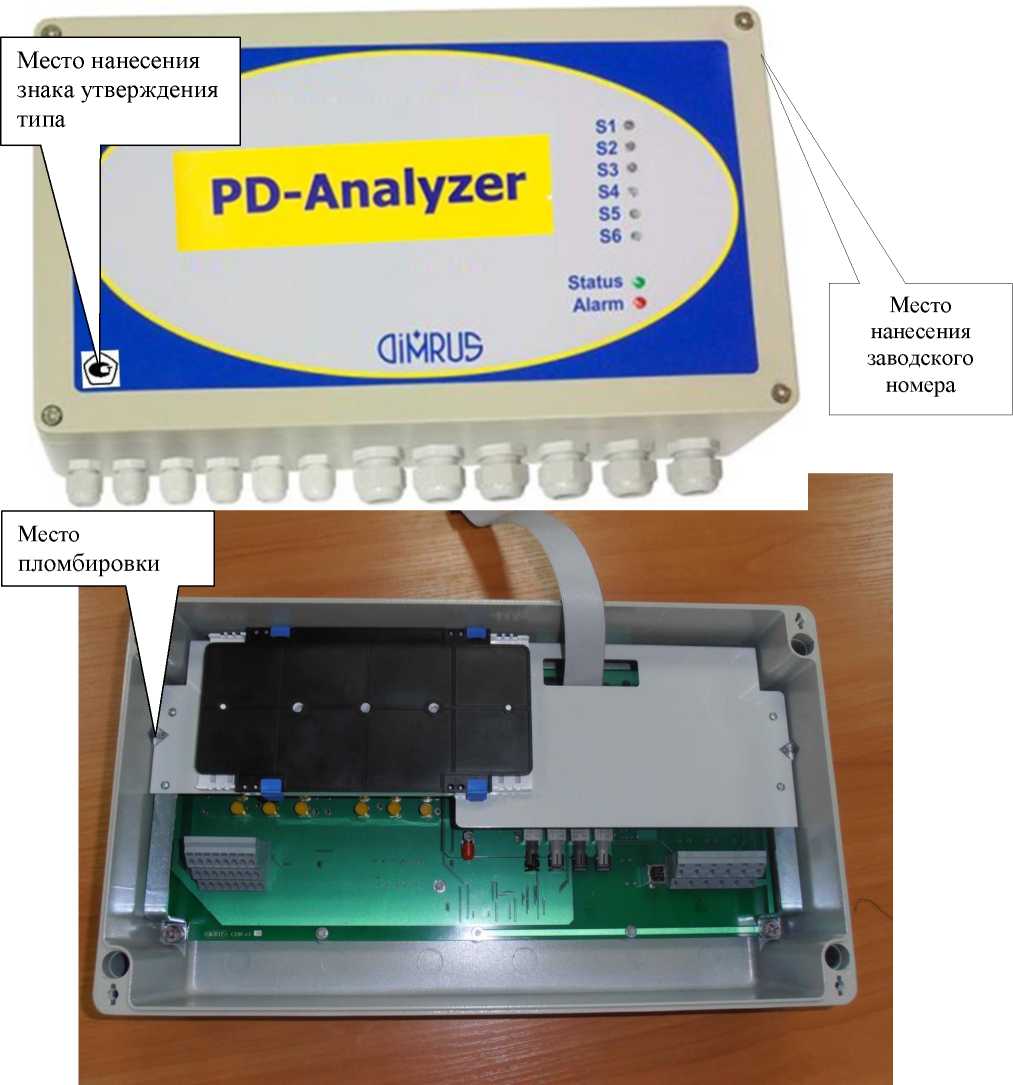

Рисунок 3 - Общий вид регистраторов модификаций PD-Analyzer/6S и PD-Analyzer/3S

Программное обеспечение

Встроенное ПО представляет собой внутреннюю программу микропроцессора для обеспечения нормального функционирования регистраторов. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики регистраторов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) регистраторов изготовителем и не может быть изменена пользователем.

Внешнее ПО устанавливается на ПК, предусматривает различные экранные формы отображения информации и предназначено для управления регистраторами, сбора информации с регистраторов, хранения и представления пользователю в удобном виде.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Встроенное ПО

Идентификационное наименование ПО

pd analyzer.sim

Номер версии (идентификационный номер) ПО

1.01 не ниже

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

51124FA0

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Внешнее ПО

Идентификационное наименование ПО

Inva.Portable.exe

Номер версии (идентификационный номер) ПО

1.1.4638 не ниже

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

04B25957

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений амплитуды импульсного напряжения повторяющихся частичных разрядов, В

от 0,01 до 5

Диапазон длительностей импульса напряжения повторяющихся частичных разрядов, с

от 5-10’8 до 10’5

Пределы допускаемой относительной погрешности измерений амплитуды импульсного напряжения повторяющихся частичных разрядов в диапазоне длительности импульса напряжения, %:

- от 5-10’8 до 6,7-10-8 с включ.

- св. 6,7-10’8 до 240’6 с включ.

- св. 2-10-6 до 1 • 10-5 с

±50

±30

±50

Диапазон частот радиочастотных помех, вызванных повторяющимися частичными разрядами, МГц

от 450 до 1200

Диапазон измерений напряжения радиочастотных помех, вызванных повторяющимися частичными разрядами, дБмкВ*

от 37 до 102

Пределы допускаемой погрешности измерений напряжения радиочастотных помех, вызванных повторяющимися частичными разрядами, дБ

±6

* дБмкВ - единица измерения напряжения, выраженная в дБ относительно опорного значения

1 мкВ

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Время установления рабочего режима, мин

20

Параметры электропитания от внешних источников: - напряжение переменного тока, В

от 90 до 260

- частота переменного тока, Г ц

от 49 до 61

- напряжение постоянного тока, В

от 120 до 370

Параметры электропитания от встроенного аккумулятора (для переносного исполнения):

- напряжение постоянного тока, В

от 10 до 14

Время непрерывной работы:

- для стационарного исполнения

непрерывно

- для переносного исполнения при работе от сети

непрерывно

- для переносного исполнения при работе от аккумулятора, ч

4

Время зарядки аккумулятора, ч, не более

2

Габаритные размеры мм, не более:

- регистраторов модификаций PD-Analyzer/3S и PD-Analyzer/6S, длина

400

ширина

260

высота

110

- регистратора модификации PD-Analyzer/3P длина

520

ширина

280

высота

175

- регистратора модификации PD-Analyzer/6P длина

520

ширина

425

высота

230

Масса, кг, не более:

- регистраторов модификаций PD-Analyzer/3S и PD-Analyzer/6S

5

- регистратора модификации PD-Analyzer/3P

12

- регистратора модификации PD-Analyzer/6P

25

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до +65

- относительная влажность окружающего воздуха при +25°С, %

95

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на лицевую панель регистраторов по технологии изготовителя и на титульный лист руководства по эксплуатации 4226-083-60715320-2018 РЭ типографским способом.

Комплектность

Таблица 5 - Комплектность регистраторов

Наименование

Обозначение

Количество

1 Регистратор высокочастотных импульсов PD-Analyzer

1 шт.

2 Комплект принадлежностей в составе:

2.1 Диск с ПО «Inva (portable)»

1 шт.

2.2 Кабель RG-213 для подключения датчиков (N-type - N-type), 6 м

3 шт.

2.3 Кабель RG-58 для подключения датчиков (N-type - BNC), 6 м

4 шт.

2.4 USB-кабель 24AWG

1 шт.

2.5 Кабель питания

1 шт.

2.6 Кабель заземления (струбцина-клемма типа «О», D=6 мм2), 6 м

1 шт.

3 Руководство по эксплуатации

4226-083-60715320-2018 РЭ

1 экз.

4 Паспорт

4226-083-60715320-2018 ПС

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации 4226-083-60715320-2018 РЭ раздел 2

«ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ».

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4226-083-60715320-2018 Регистраторы высокочастотных импульсов PD-Analyzer.

Технические условия
