Модули контроля и управления электронные типа (МКУ)
| Номер в ГРСИ РФ: | 76948-19 |
|---|---|
| Производитель / заявитель: | ООО "Газхолодтехника", г.Москва |
Модули контроля и управления электронные типа (МКУ) (далее - МКУ) предназначены для измерений аналоговых сигналов, поступающих от первичных измерительных преобразователей в виде силы постоянного тока, и воспроизведения сигналов силы постоянного тока для контроля и управления работой промышленных установок (аппаратов воздушного охлаждения, насосных установок воздушного и жидкостного охлаждения, систем вентиляции, переработки природного газа, выработки электроэнергии).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 76948-19 |
| Действует | по 23.12.2029 |
| Наименование | Модули контроля и управления электронные |
| Модель | типа (МКУ) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4aa012c2-18a1-9cfe-90a9-406ff7b9735f |
Производитель / Заявитель
Общество с ограниченной ответственностью «ГАЗХОЛОДТЕХНИКА» (ООО «ГАЗХОЛОДТЕХНИКА»), Московская обл., г. Щелково
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 717 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
76948-19: Описание типа
2022-76948-19.pdf
|
Скачать | 997.6 КБ | |
|
76948-19: Методика поверки
2022-mp76948-19.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Модули контроля и управления электронные типа (МКУ) (далее - модули) предназначены для измерений аналоговых сигналов, поступающих от первичных измерительных преобразователей в виде силы постоянного тока, и воспроизведения сигналов силы постоянного тока для контроля и управления работой промышленных установок (аппаратов воздушного охлаждения, насосных установок воздушного и жидкостного охлаждения, систем вентиляции, переработки природного газа, выработки электроэнергии).
Описание
Модули контроля и управления электронных типа (МКУ) представлены в 2 модификациях: МКУ и МКУ5.
Принцип действия модулей основан на аналого-цифровом преобразовании (АЦП) сигналов силы постоянного тока в цифровой код для последующей обработки, отображения и хранения измеренной информации, а также преобразовании цифрового кода в управляющий выходной сигнал силы постоянного тока.
Модули МКУ и МКУ5 и выполняют следующие функции:
- автоматическое управление технологическими процессами и промышленными установками;
- отображение (для МКУ5 через внешнее устройство отображения информации) измеренных режимов и параметров работы на основании измеренных значений аналоговых и дискретных сигналов, цифрового кода, а также передача измеренных значений на верхний уровень управления с помощью цифровой линии связи (RS-485 или Ethernet (только МКУ5));
- световая индикация режимов работы и неисправностей;
- поддержка микроклимата с помощью внешнего калорифера или вентилятора (только МКУ).
- световая индикация режимов работы и неисправностей.
В состав модулей МКУ входят:
- модуль контроля и управления электронный типа (МКУ), в составе 6 выходных и 1 выходного измерительных каналов (ИК), с крепежными элементами и комплектом ответных частей разъемов;
- руководство по эксплуатации, паспорт.
В состав модулей МКУ5 входят:
- модуль контроля и управления электронный типа (МКУ5) МКУ5-СРи;
- модуль расширения типа (МКУ5) MKy5-16DI, в составе 16 входных дискретных сигналов;
- модуль расширения типа (МКУ5) МКУ5-8DO, в составе 8 выходных дискретных каналов;
- модуль расширения типа (МКУ5) МКУ5-8А1, в составе 8 входных измерительных каналов (ИК);
- модуль расширения типа (МКУ5) МКУ5-4АО, в составе 4 выходных измерительных каналов (ИК);
- модуль расширения типа (МКУ5) МКУ5-1RS, в составе 1 цифрового канала RS-485;
- шинный адаптер и комплект ответных частей разъемов;
- руководства по эксплуатации, паспорта.
Общий вид модулей МКУ с местом нанесения знака поверки представлен на рисунке 1. Общий вид модулей МКУ5 представлен на рисунке 2, место нанесения знака поверки на рисунке 3. Место нанесения заводского номера с помощью информационной наклейки, однозначно идентифицирующего каждый модуль: для МКУ - тыльная сторона корпуса, для МКУ5 - правая боковая сторона корпуса. Пломбирование модулей не
предусмотрено.
Место нанесения знака поверки и заводского номера
Рисунок 1 - Общий вид МКУ
2РМ

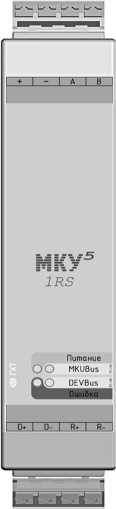

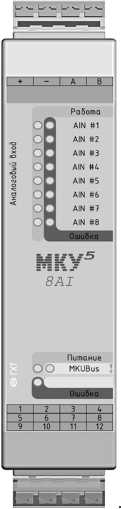

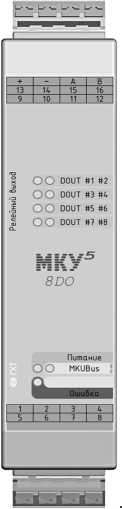

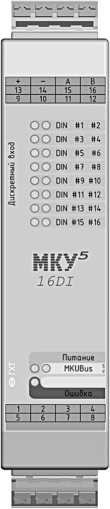

Рисунок 2 - Общий вид МКУ5

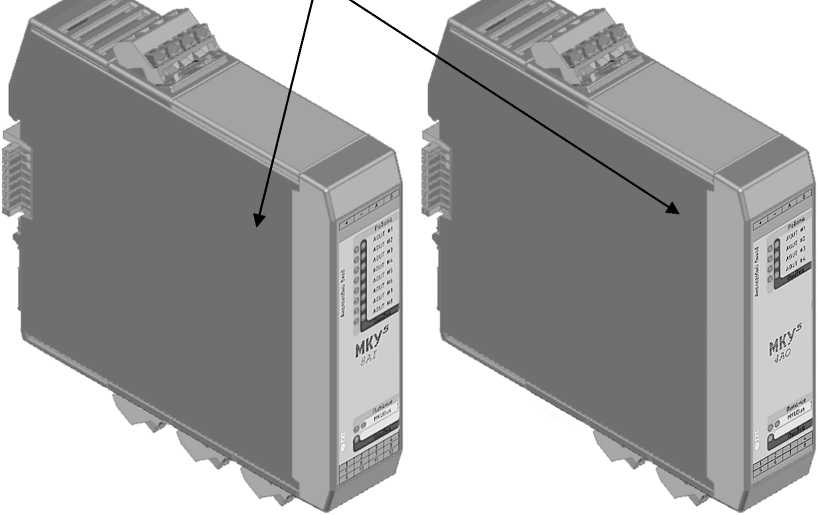

Место нанесения знака поверки и заводского номера
Рисунок 3 - Места нанесения знака поверки на МКУ5
Программное обеспечение
Программное обеспечение (ПО) модулей разделяют на ПО модулей МКУ (далее - ПО МКУ) и ПО модулей МКУ5 (далее - ПО МКУ5).
ПО МКУ состоит из ПО МКУ2РМ-М (модуль измерения и первичной обработки) и ПО Юстировка МКУ2РМ.
ПО МКУ2РМ-М - встроенное ПО, влияющее на метрологические характеристики, устанавливается в память модулей МКУ во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
ПО Юстировка МКУ2РМ - внешнее ПО, не влияющее на метрологические характеристики, предназначено для:
- конфигурации и настройки параметров модулей МКУ;
- установки парольной защиты от несанкционированного доступа;
- юстировки модулей МКУ;
- отображения и хранения измеренных данных с помощью ПК.
Доступ к ПО Юстировка МКУ2РМ осуществляется по логину и паролю.
ПО МКУ5 состоит из ПО МКУ5-8А1-М (модуль измерения и первичной обработки), ПО «Настройка каналов МКУ5-8А1», ПО МКУ5-4АО-М (модуль первичной обработки и воспроизведения) и ПО «Настройка каналов МКУ5-4АО»
ПО МКУ5-8А1-М и ПО МКУ5-4АО-М - встроенное ПО, влияющее на метрологические характеристики, устанавливается в память модулей МКУ5 во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
ПО «Настройка каналов МКУ5-8А1» и ПО «Настройка каналов МКУ5-4АО» -внешнее ПО, не влияющее на метрологические характеристики, предназначено для:
- конфигурации и настройки параметров модулей МКУ5;
- установки парольной защиты от несанкционированного доступа;
- юстировки модулей МКУ 5;
- отображения и хранения измеренных данных с помощью ПК.
Доступ к функционалу ПО «Настройка каналов МКУ5-8А1» и ПО «Настройка каналов МКУ5-4АО» осуществляется по логину и паролю.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО "Юстировка МКУ2РМ", указаны в таблице 1, ПО «Настройка каналов МКУ5-8А1», в таблице 2, ПО «Настройка каналов МКУ5-4АО», в таблице 3.
|
Таблица 1 - Идентификационные данные ПО « | Поверка |
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Юстировка МКУ2РМ |
|
Номер версии |
не ниже 1.42 |
|
Цифровой идентификатор ПО |
по номеру версии |
|
Таблица 2 - Идентификационные данные ПО « |
Настройка каналов МКУ5-8А1» |
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Настройка каналов МКУ5-8А1 |
|
Номер версии |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
|
Таблица 3 - Идентификационные данные ПО « |
Настройка каналов МКУ5-4АО» |
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Настройка каналов МКУ5-4АО |
|
Номер версии |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Технические характеристики
Метрологические и технические характеристики модулей приведены в таблицах 4-6.
Таблица 4 - Метрологические характеристики
|
Величина |
Диапазон измерений входной величины 1 |
Пределы допускаемых основных и дополнительных погрешностей 2 |
|
Измерений силы постоянного тока |
от 4 до 20 мА |
Yн = ±0,1 % Yд = ±(0,25 7н) % для МКУ Yд = ±(0,5-ун) % для МКУ5 |
|
Воспроизведение силы постоянного тока |
от 4 до 20 мА |
Yн = ±0,1 % Yд = ±(0,25 7н) % для МКУ Y;, = ±(0,57н) % для МКУ5 |
|
Примечания: 1 - диапазоны отображения измеренных значений от 0 до 22 мА, воспроизводимых значений от 0,25 до 25,0 мА; 2 - в таблице приняты следующие обозначения: Yн - пределы допускаемой основной приведенной погрешности измерений при нормальной температуре окружающей среды от +18 до +28 °С (от диапазона измерений или воспроизведений величины); Yд - пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С. | ||
Таблица 5 - Технические характеристики модулей МКУ
|
Наименование параметра |
Значение |
|
Напряжение питания постоянного тока, В |
от 22,8 до 25,2 |
|
Потребляемая мощность, В А, не более |
4,32 |
|
Габаритные размеры МКУ, мм, не более - высота - ширина - длина |
96 96 135 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -40 до +60 до 95 от 84,0 до 106,7 |
|
Нормальная температура окружающей среды, °С |
от +18 до +28 |
|
Г руппа исполнения по устойчивости к воздействию синусоидальных вибраций со гласно ГОСТ Р 52931-2008 |
N3 |
|
Средняя наработка на отказ, ч |
26000 |
Таблица 6 - Технические характеристики модулей МКУ5
|
Наименование параметра |
Значение | |
|
Напряжение питания постоянного тока, В |
МКУ5-8А1 |
от 23,5 до 24,5 |
|
МКУ5-4АО |
от 22,0 до 26,0 | |
|
Потребляемая мощность, В^А, не более |
МКУ5-8А1 |
4,5 |
|
МКУ5-4АО |
0,4 | |
|
Габаритные размеры МКУ5, мм, не более - высота - ширина - длина |
117 25 117 | |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -10 до +40 до 75 от 84,0 до 106,7 | |
|
Нормальная температура окружающей среды, °С |
от +18 до +28 | |
|
Г руппа исполнения по устойчивости к воздействию синусоидальных вибраций согласно ГОСТ Р 52931-2008 |
N3 | |
|
Средняя наработка на отказ, ч |
МКУ5-8А1 |
80000 |
|
МКУ5-4АО |
109000 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации ТВПН.421453.001РЭ «Электронный модуль контроля и управления МКУ 2РМ. Руководство по эксплуатации», ТВПН.421453.002-04РЭ «Модуль расширения аналогового ввода 8-канальный электронный МКУ5-8А1. Руководство по эксплуатации» и ТВПН.421453.002-05РЭ «Модуль расширения аналогового вывода 4-канальный электронный МКУ5-4АО. Руководство по эксплуатации» типографским способом.
Комплектность
Таблица 7 - Комплектность поставки модулей МКУ
|
Наименование |
Обозначение |
Количество, шт. |
|
Модули контроля и управления электронные типа (МКУ) МКУ 2РМ |
МКУ |
1 |
|
Крепежные элементы |
- |
2 |
|
Комплект 8-ми контактных ответных частей разъемов |
- |
3 |
|
Комплект 4-х контактных ответных частей разъемов |
- |
3 |
|
Комплект 2-х контактных ответных частей разъемов |
- |
1 |
|
Документация | ||
|
Электронный модуль контроля и управления МКУ 2РМ. Руководство по эксплуатации |
ТВПН.421453.001 РЭ |
1 |
|
Паспорт |
ТВПН.421453.001 ПС |
1 |
Таблица 8 - Комплектность поставки модулей МКУ5
|
Наименование |
Обозначение |
Количество, шт. | |
|
Модуль расширения аналогового ввода 8канальный электронный типа (МКУ5) МКУ5-8А1 |
ТВПН.421453.002-04 |
1 | |
|
Модуль расширения аналогового вывода 4канальный электронный типа (МКУ5) МКУ5-4АО |
ТВПН.421453.002-05 |
1 | |
|
Комплект ответных частей разъемов |
МКУ5-8А1 |
МКУ5-ХТ |
4 |
|
МКУ5-4АО |
3 | ||
|
Шинный адаптер |
МКУ5-8А1 |
VIIO^-XS |
1 |
|
МКУ5-4АО |
1 | ||
|
Документация | |||
|
Модуль расширения аналогового ввода 8канальный электронный МКУ5-8А1. Руководство по эксплуатации |
ТВПН.421453.002-04РЭ |
1 | |
|
Модуль расширения аналогового вывода 4канальный электронный МКУ5-4АО. Руководство по эксплуатации |
ТВПН.421453.002-05РЭ |
1 | |
|
Паспорт |
ТВПН.421453.002-04ПС |
1 | |
|
Паспорт |
ТВПН.421453.002-05ПС |
1 | |
Сведения о методах измерений
приведены в разделах: «Устройство и работа изделия» ТВПН.421453.001РЭ, «Работа с МКУ5-8А1» ТВПН.421453.002-04РЭ и «Работа с МКУ5-4АО» ТВПН.421453.002-05РЭ.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ТВПН.421453.001 ТУ Модули контроля и управления электронные марки МКУ. Технические условия.
