Газоанализаторы ИГС-98

Номер в ГРСИ РФ: 77044-19
Категория: Газоанализаторы
Производитель / заявитель: АО НПП "Дельта", г.Москва
Скачать
77044-19: Описание типа СИ Скачать 338.3 КБ
77044-19: Методика поверки МП-073/11-2018 Скачать 7.3 MБ
Заказать
Поставщик: ООО ТК «Олдис»
Газоанализаторы ИГС-98 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Газоанализаторы ИГС-98 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений концентраций горючих газов (H2, CH4, C3H8, пары C2H5OH, паров углеводородов С2-С10), токсичных газов (NH3, NO2, NO, CO, SO2, H2S, HCl, Cl2, H2CO, паров C2H5OH, паров CH3OH), а также кислорода (О2) и углерода диоксида (СО2), гелия (He) в воздухе рабочей зоны и в технологических газовых средах, содержащих измеряемые компоненты, а также для оповещения (в виде звукового и/или светового сигналов) при выходе концентрации контролируемых веществ за границы установленных для них пороговых значений.

Информация по Госреестру

Основные данные
Номер по Госреестру 77044-19
Наименование Газоанализаторы
Модель ИГС-98
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 23.12.2024
Производитель / Заявитель

АО "НПП "Дельта", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 28221
Найдено поверителей 163
Успешных поверок (СИ пригодно) 27633 (98%)
Неуспешных поверок (СИ непригодно) 588 (2%)
Актуальность информации 21.11.2024

Поверители

Скачать

77044-19: Описание типа СИ Скачать 338.3 КБ
77044-19: Методика поверки МП-073/11-2018 Скачать 7.3 MБ

Описание типа

Назначение

Газоанализаторы ИГС-98 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений концентраций горючих газов (H2, CH4, C3H8, C4H10, СбН14, i-C4Hio, паров: С2Н5ОН, CH3OH, бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10), токсичных газов (NH3, NO2, NO, CO, SO2, H2S, HCl, CI2, H2CO, паров C2H5OH, паров CH3OH), а также кислорода (О2) и углерода диоксида (СО2), гелия (He) в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых средах, содержащих измеряемые компоненты, а также для оповещения (в виде звукового и/или светового сигналов / при наличии) при выходе концентрации контролируемых веществ за границы установленных для них пороговых значений.

Описание

Газоанализаторы представляют собой автоматические одноканальные или многоканальные сигнализирующие приборы.

Принцип действия газоанализаторов ИГС-98 основан на преобразовании концентрации контролируемого вещества газочувствительным сенсором в электрический сигнал, его дальнейшей обработкой для индикации измеренных значений и передачи их во внешние системы автоматики.

Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в электрический сигнал, ток или напряжение, которого зависит от концентрации. Схема обеспечивает требуемый режим работы сенсора.

Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа.

Принцип действия схемы с оптическим датчиком основан на изменении прозрачности оптической ячейки в инфракрасном диапазоне и преобразование в нормированное напряжение, пропорциональное концентрации газа.

Принцип действия термокондуктометрических сенсоров основан на измерении теплопроводности анализируемой газовой смеси, которая зависит от концентрации в ней определяемого компонента.

Газоанализаторы выпускаются в 9 конструктивных модификациях, которые отличаются конструкцией и метрологическими характеристиками.

Газоанализаторы, в зависимости от конструктивной модификации, имеют выходы:

- аналоговый телеметрический выход по напряжению для настройки прибора;

- токовый аналоговый выход от 4 до 20 мА;

- цифровой выход;

- реле для включения внешних систем автоматики.

В газоанализаторе используются газочувствительные сенсоры следующих типов:

- по каналам измерений H2, NH3, NO2, NO, СО, SO2, H2S, HC1, CI2, H2CO, паров C2H5OH и CH3OH, а также кислорода (О2) - электрохимические и фотоколориметрические;

- по каналам измерений C4H10, СбН14, i-C4Hio, СО2, СН4, С3Н8, паров: бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10 - оптические;

- по каналам измерений СО2, Н2, Не, СН4, С3Н8, C4H10, СбН14, i-C4Hio паров: С2Н5ОН, CH3OH, бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10    - термокаталитические, полупроводниковые, термокондуктометрические,

фотоионизационные;

- по каналу О2 - электрохимические, термомагнитные.

Газоанализаторы ИГС-98 выполнены во взрывобезопасном исполнении по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ IEC 60079-1-2013

Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализаторов. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого прибора, номер наносится на маркировочную табличку или но поверхность корпуса методом лазерной гравировки в виде цифрового обозначения. Опломбирование от несанкционированного доступа не предусмотрено.

Общий вид газоанализаторов приведен на рисунках 1 - 18.

Буквенное обозначение конструктивной модификации и их описание представлены в таблице 1.

Таблица 1 - Обозначение конструктивной модификации

Буквенное обозначение конструктивной модификации

Описание

«В» исп.001

Индивидуальные приборы с автономным питанием (один канал измерения).

«Бином-2В» исп.004

Индивидуальные приборы с автономным питанием (два канала измерения).

«Бином-М» исп.006

Индивидуальные приборы с автономным питанием (до пяти каналов измерения).

«СВ» исп.011

«СВ» исп.023

Стационарные приборы с цифровой индикацией, сигнализацией, с дискретными выходами, с цифровым и (или) аналоговым выходным сигналом, с внешним питанием (один канал измерения).

«Д» исп.005/009/

010/014/021/024/025

Стационарные приборы с цифровым и (или) аналоговым выходным сигналом, с внешним питанием (один канал измерения).

«Комета-М» исп.005

«Комета-М» исп.007

«Комета-М» исп.008

Переносные многоканальные газоанализаторы с цифровой индикацией, сигнализацией, автономным питанием и с принудительным забором (до шести каналов измерения).

«Мак-СКВ» исп.009

Стационарный прибор на оксид углерода (СО) с цифровой индикацией, реле и с внешним питанием.

«Мак-С-2М» исп.026

Стационарные приборы с цифровым выходным сигналом, с внешним питанием (два канала измерения).

«Комета-МС» исп.014

Стационарные многоканальные газоанализаторы с цифровой индикацией, сигнализацией и с принудительным забором (до шести каналов измерения).

Модификации газоанализаторов ИГС-98 «В», «СВ» и «Д» учитывающее измеряемый компонент, представлены в таблице 2.

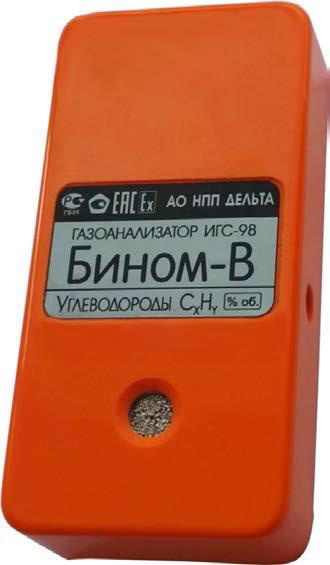

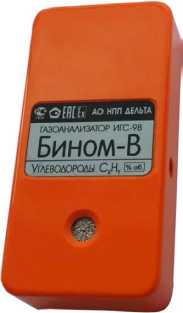

Рисунок 1 - Общий вид газоанализаторов ИГС-98 Модификации «Бином-В» исп.001

Таблица 2 - Модификации газоанализаторов по измеряемым газам

Измеряемый газ

Модификации газоанализаторов

Индивидуальные модификации «В» исп.001

Стационарные модификации «СВ» исп.011/023

Стационарные модификации «Д» исп.005/009/ 010/014/021/024/025

Азота диоксид (NO2)

Агат-В

Агат-СВ

Агат-Д

Азота оксид (NO)

Айва-В

Айва-СВ

Айва-Д

Аммиак (NH3)

Астра-В

Астра-СВ

Астра-Д

Бутан (C4H10)

Бук-В

Бук-СВ

Бук-Д

Водород (Н2)

Верба-В

Верба-СВ

Верба-Д

Водород хлористый (НС1)

Хвощ-В

Хвощ-СВ

Хвощ-Д

Гексан (СбНы)

Герань-В

Герань-СВ

Герань-Д

Гелий (He)

Гелиос-В

Гелиос-СВ

Гелиос-Д

Изобутан (i-C4Hio)

Ирис-В

Ирис-СВ

Ирис-Д

Кислород (О2)

Клевер-В

Клевер-СВ

Клевер-Д

Метан (СН4)

Марш-В

Марш-СВ

Марш-Д

Метанол (СНзОН)

Мальва-В

Мальва-СВ

Мальва-Д

Пары бензина

Бессера-В

Бессера-СВ

Бессера-Д

Пары дизельного топлива

Дриада-В

Дриада-СВ

Дриада-Д

Пары керосина

Кедр-В

Кедр-СВ

Кедр-Д

Пары нефтепродуктов

Немезия-В

Немезия-СВ

Немезия-Д

Пропан (СзН)

Пион-В

Пион-СВ

Пион-Д

Сероводород (H2S)

Сирень-В

Сирень-СВ

Сирень-Д

Серы диоксид (SO2)

Сапфир-В

Сапфир-СВ

Сапфир-Д

Углеводороды СН (С2-С10)

Бином-В

Бином-СВ

Бином-Д

Углерода диоксид (СО2)

Дукат-В

Дукат-СВ

Дукат-Д

Углерода оксид (СО)

Мак-В

Мак-СВ

Мак-Д

Формальдегид (H2CO)

Флора-В

Флора-СВ

Флора-Д

Хлор (GL2)

Хмель-В

Хмель-СВ

Хмель-Д

Этанол (С2Н5ОН)

Бриз-В

Бриз-СВ

Бриз-Д

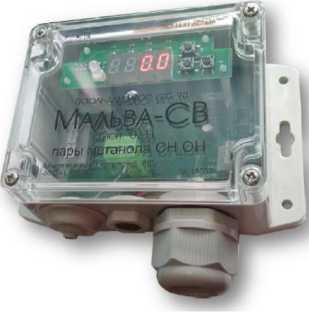

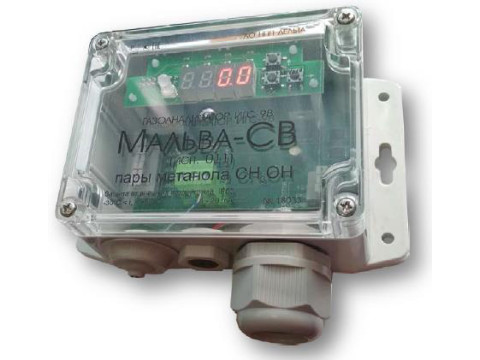

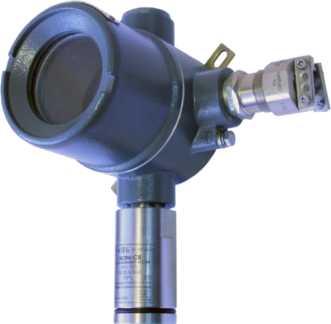

Рисунок 2 - Общий вид газоанализаторов ИГС-98 Модификации «Мальва-СВ» исп.011

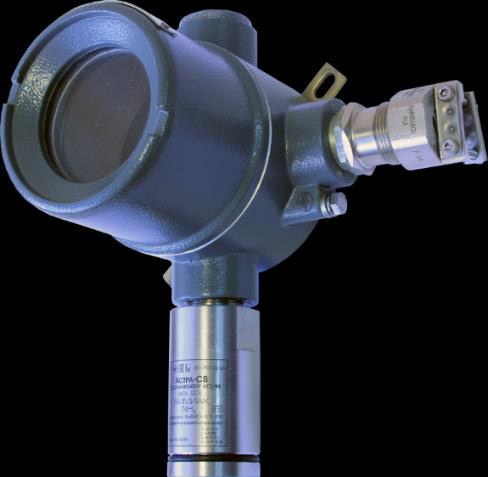

Рисунок 3- Общий вид газоанализаторов ИГС-98 Модификации «Астра-СВ» исп.023

Рисунок 4 - Общий вид газоанализаторов ИГС-98 Модификации «Мак-Д» исп.021

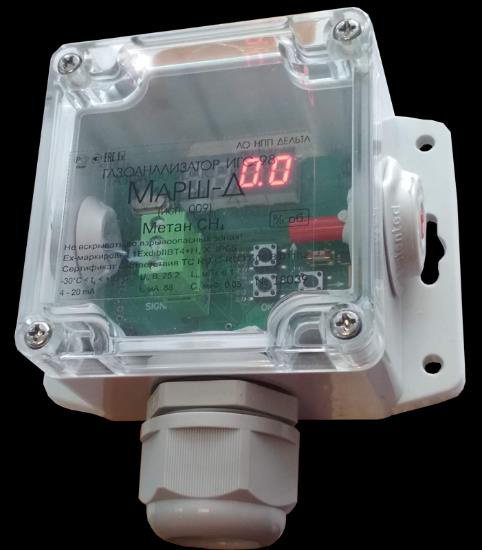

Рисунок 5 - Общий вид газоанализаторов ИГС-98 Модификации «Марш-Д» исп.025

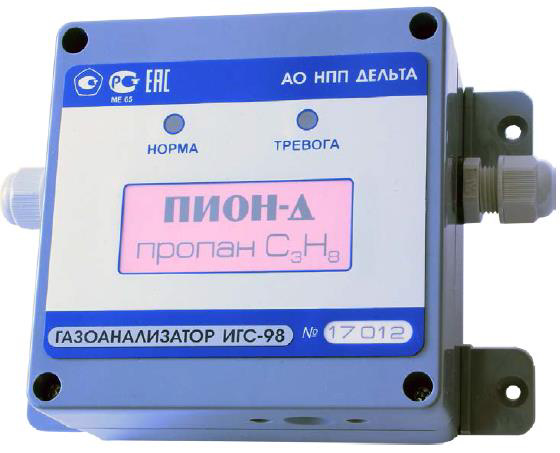

Рисунок 6 - Общий вид газоанализаторов ИГС-98 Модификации «Пион-Д» исп.005

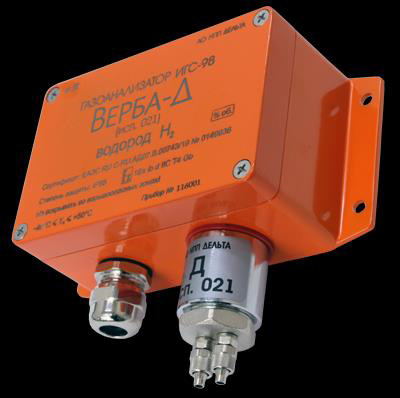

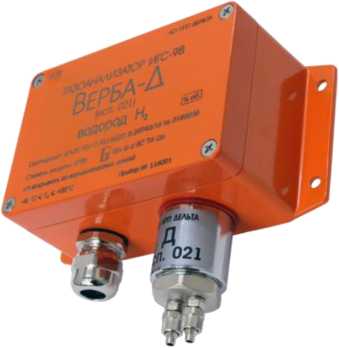

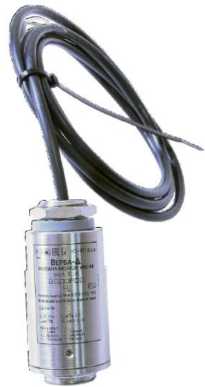

Рисунок 7 - Общий вид газоанализаторов ИГС-98 Модификации «Верба-Д» исп.014

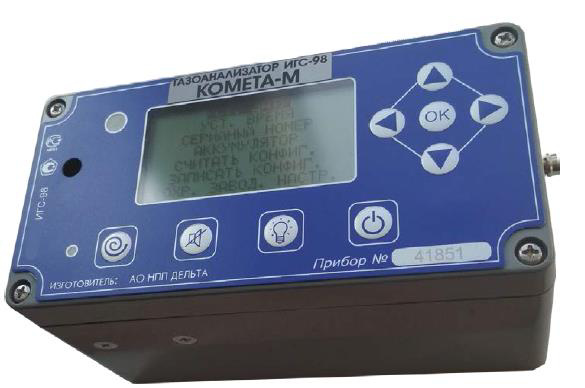

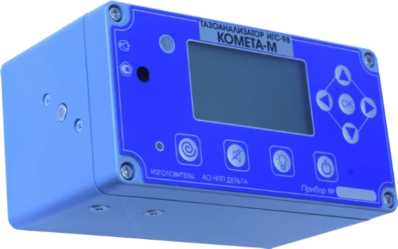

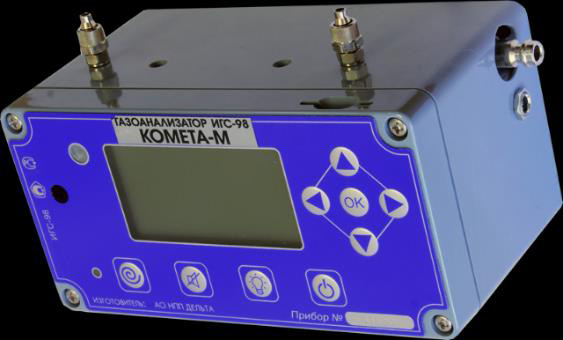

Рисунок 8 - Общий вид газоанализаторов ИГС-98 Модификации «Комета-М» исп.005

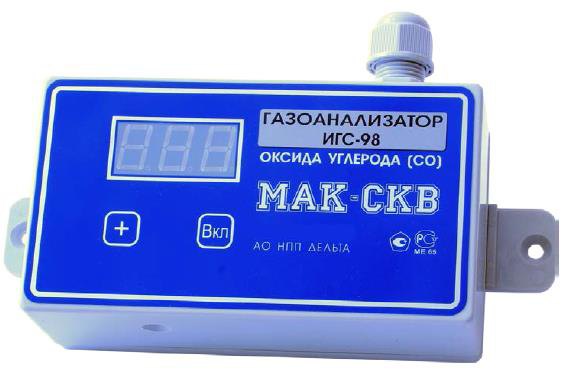

Рисунок 9 - Общий вид газоанализаторов ИГС-98 Модификации «Мак-СКВ» исп.009

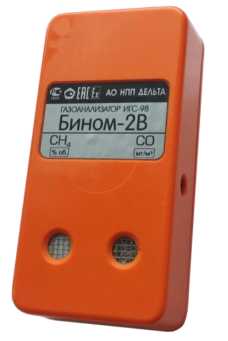

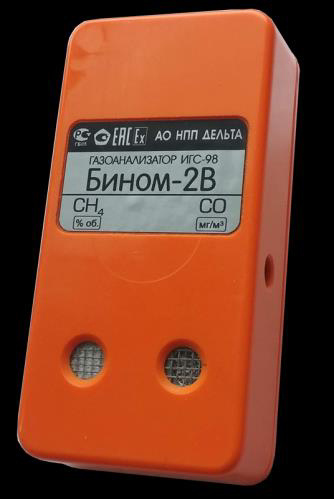

Рисунок 11 - Общий вид газоанализаторов ИГС-98 Модификации «Бином-2В» исп.004

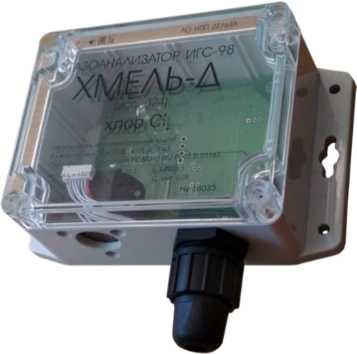

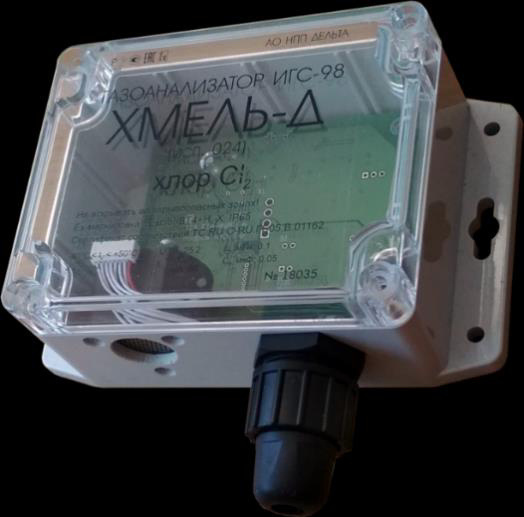

Рисунок 13 - Общий вид газоанализаторов ИГС-98 Модификации «Хмель-Д» исп.024

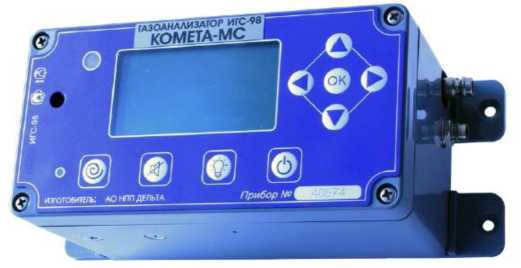

Рисунок 10 - Общий вид газоанализаторов ИГС-98 Модификации «Комета-МС» исп.014

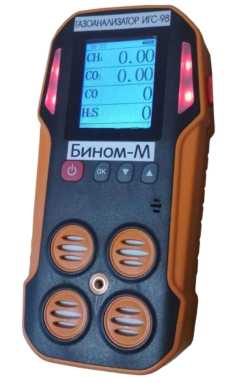

Рисунок 12 - Общий вид газоанализаторов ИГС-98 Модификации «Бином-М» исп.006

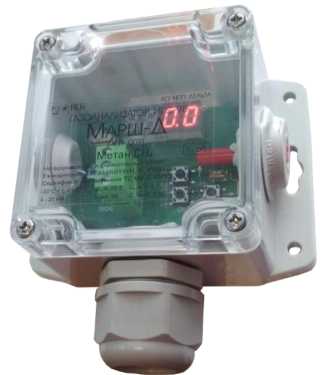

Рисунок 14 - Общий вид газоанализаторов ИГС-98 Модификации «Марш-Д» исп.009

Рисунок 15 - Общий вид газоанализаторов ИГС-98 Модификации «Хвощ-Д» исп.010

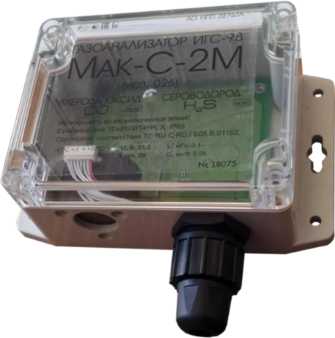

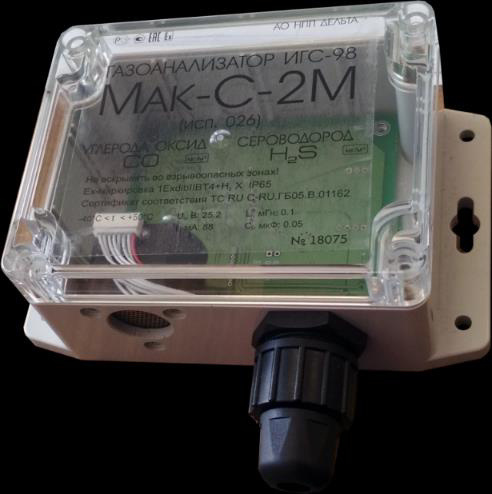

Рисунок 16 - Общий вид газоанализаторов ИГС-98 Модификации «Мак-С-2М» исп.026

Рисунок 17 - Общий вид газоанализаторов ИГС-98 Модификации «Комета-М» исп.007

Рисунок 18 - Общий вид газоанализаторов ИГС-98 Модификации «Комета-М» исп.008

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

- встроенное;

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Газоанализаторы модификаций «Д» исполнения 014 являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение функций обеспечивается аналоговыми компонентами.

Номера версий ПО для газоанализаторов модификаций «Мак-СКВ» исполнения 009 и модификации «Д» исполнения 005 указаны на наклейке, на плате прибора.

Встроенное ПО для газоанализаторов модификаций из таблицы 3 идентифицируется посредством отображения номера версии на дисплее газоанализаторов через меню или посредством подключения к ПК. Идентификационные данные ПО приведены в таблице 3.

Газоанализаторы имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, соответствующую уровню - «высокий» по Р 50.2.077-2014, реализованную путем установки системы защиты микроконтроллера от чтения и записи.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификацонные данные (признаки)

Значение

«В» исп.001

«Бином-2В» исп.004

«Бином-М» исп.006

«СВ» исп.011

«СВ» исп.023

«Д» исп.024

«Д» исп.021

«Д» исп.025

«Д» исп.005*

«Д» исп.009

«Д» исп.010

«Комета-М» исп.005

«Комета-М» исп.007

«Комета-М» исп.008

«Мак-СКВ» исп.009*

«Мак-С-2М» исп.026

«Комета-МС» исп.014

Идентификационное наименование ПО

IGS98022

IGS98021

IGS98020

IGS98015

IGS98023

IGS98011

IGS98012

IGS98014

IGS98016

IGS98017

IGS98018

IGS98006

IGS98007

IGS98008

IGS98010

IGS98013

IGS98009

Номер версии (идентификационный номер) ПО, не ниже

C022

C021

C020

C015

C023

C011

C012

C014

C016

C017

C018

C006

C007

C008

C010

C013

C009

Цифровой идентификатор

ПО

_

Алгоритм вычисления цифрового идентификатора ПО

_

Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии.

*- Номер версии ПО указан на наклейке на плате прибора.

Технические характеристики

Основные метрологические характеристики газоанализаторов приведены в таблице 4.

Таблица 4 - Основные метрологические характеристики газоанализаторов

Определяемый компонент

Диапазон измерений

Участок диапазона измерений

Пределы допускаемой основной погрешности, %

Время установления показаний Т0,9, с, не более

Приведенной1)

Относительной

Азота диоксид

NO2

от 0,01 до 10 мг/м3

от 0,01 до 1 мг/м3

±25

_

60

от 1 до 10 мг/м3

_

±25

от 0,1 до 32 мг/м3

от 0,1 до 2 мг/м3

±15

_

50

от 2 до 32 мг/м3

_

±15

от 1 до 320 мг/м3

от 1 до 10 мг/м3

±15

_

40

от 10 до 320 мг/м3

_

±15

Азота оксид NO

от 0,01 до 5 мг/м3

от 0,01 до 1 мг/м3

±25

_

45

от 1 до 5 мг/м3

_

±25

от 0,1 до 32 мг/м3

от 0,1 до 5 мг/м3

±15

_

45

от 5 до 32 мг/м3

_

±15

от 1 до 4000 мг/м3

от 1 до 50 мг/м3

±15

_

75

от 50 до 4000 мг/м3

_

±15

Определяемый компонент

Диапазон измерений

Участок диапазона измерений

Пределы допускаемой основной погрешности, %

Время установления показаний Т0,9, с, не более

Приведенной1)

Относительной

Аммиак NH3

от 0,01 до 10 мг/м3

от 0,01 до 1 мг/м3

±25

_

40

от 1 до 10 мг/м3

_

±25

от 0,1 до 200 мг/м3

от 0,1 до 10 мг/м3

±15

_

40

от 10 до 200 мг/м3

_

±15

от 1 до 1600 мг/м3

от 1 до 100 мг/м3

±15

_

60

от 100 до 1600 мг/м3

_

±15

Бутан (C4H10)

от 50 до 4000 мг/м3

от 50 до 300 мг/м3

±25

_

60

от 300 до 4000 мг/м3

_

±25

от 0,01 до 1,4 %

от 0,01 до 0,2 %

±15

_

45

от 0,2 до 1,4 %

_

±15

Водород H2

от 0,01 до 4 %

от 0,01 до 0,4 %

±15

_

60

от 0,4 до 4 %

_

±15

Водород хлористый HCl

от 0,1 до 32 мг/м3

от 0,1 до 5 мг/м3

±15

_

60

от 5 до 32 мг/м3

_

±15

от 1 до 320 мг/м3

от 1 до 15 мг/м3

±15

_

60

от 15 до 320 мг/м3

_

±15

Гексан (C6H14)

от 50 до 4000 мг/м3

от 50 до 300 мг/м3

±25

_

60

от 300 до 4000 мг/м3

_

±25

от 0,01 до 1,0 %

от 0,01 до 0,2 %

±15

_

45

от 0,2 до 1,0 %

_

±15

Гелий He

от 1 до 100 %

от 1 до 10 %

±25

_

20

от 10 до 100 %

_

±25

Изобутан (i-C4H10)

от 50 до 4000 мг/м3

от 50 до 300 мг/м3

±25

_

60

от 300 до 4000 мг/м3

_

±25

от 0,01 до 1,3 %

от 0,01 до 0,2 %

±15

_

45

от 0,2 до 1,3 %

_

±15

Кислород O2

от 0,01 до 1,6 %

от 0,01 до 1 %

±15

_

35

от 1 до 1,6 %

_

±15

от 0,1 до 32 %

от 0,1 до 20 %

±2,5

_

15

от 20 до 32 %

_

±2,5

от 1 до 100 %

от 1 до 30 %

±5

_

45

от 30 до 100 %

_

±5

Метан CH4

от 0,001 до 1 %

от 0,001 до 0,2 %

±15

_

30

от 0,2 до 1 %

_

±15

от 0,01 до 3,2 %

от 0,01 до 0,5 %

±15

_

30

от 0,5 до 3,2 %

_

±15

от 0,01 до 5 %

от 0,01 до 0,5 %

±10

_

45

от 0,5 до 5 %

_

±10

от 1 до 100 %

от 1 до 5 %

±10

_

45

от 5 до 100 %

_

±10

Метанол

CH3OH

от 0,1 до 32 мг/м3

от 0,1 до 5 мг/м3

±25

_

180

от 5 до 32 мг/м3

_

±25

от 0,01 до 8 г/м3

от 0,01 до 1 г/м3

±15

_

45

Определяемый компонент

Диапазон измерений

Участок диапазона измерений

Пределы допускаемой основной погрешности, %

Время установления показаний Т0,9, с, не более

Приведенной1)

Относительной

от 1 до 8 г/м3

_

±15

от 0,01 до 3,0 %

от 0,01 до 0,4 %

±15

_

45

от 0,4 до 3,0 %

_

±15

Пары бензина2)

от 50 до 2000 мг/м3

от 50 до 100 мг/м3

±25

_

60

от 100 до 2000 мг/м3

_

±25

от 0,01 до 1,4 %

от 0,01 до 0,2 %

±15

_

45

от 0,2 до 1,4 %

_

±15

Пары дизельного топлива2)

от 50 до 4000 мг/м3

от 50 до 300 мг/м3

±25

_

60

от 300 до 4000 мг/м3

_

±25

от 0,01 до 0,6 %

от 0,01 до 0,2 %

±15

_

45

от 0,2 до 0,6 %

_

±15

Пары керосина2)

от 50 до 4000 мг/м3

от 50 до 300 мг/м3

±25

_

60

от 300 до 4000 мг/м3

_

±25

от 0,01 до 0,7 %

от 0,01 до 0,2 %

±15

_

45

от 0,2 до 0,7 %

_

±15

Пары нефтепродуктов2)

от 50 до 4000 мг/м3

от 50 до 300 мг/м3

±25

_

60

от 300 до 4000 мг/м3

_

±25

от 0,01 до 1,4 %

от 0,01 до 0,2 %

±15

_

45

от 0,2 до 1,4 %

_

±15

Пропан C3H8

от 0,01 до 2 %

от 0,01 до 0,2 %

±15

_

45

от 0,2 до 2 %

_

±15

от 0,1 до 100 %

от 0,1 до 2 %

±15

_

45

от 2 до 100 %

_

±15

Сероводород H2S

от 0,001 до 1 мг/м3

от 0,001 до 0,5 мг/м3

±25

_

60

от 0,5 до 1 мг/м3

_

±25

от 0,01 до 4 мг/м3

от 0,01 до 1 мг/м3

±25

_

60

от 1 до 4 мг/м3

_

±25

от 0,1 до 32 мг/м3

от 0,1 до 3 мг/м3

±15

_

60

от 3 до 32 мг/м3

_

±15

от 1 до 200 мг/м3

от 1 до 20 мг/м3

±15

_

60

от 20 до 200 мг/м3

_

±15

Серы диоксид SO2

от 0,01 до 4 мг/м3

от 0,01 до 1 мг/м3

±25

_

60

от 1 до 4 мг/м3

_

±25

от 0,1 до 32 мг/м3

от 0,1 до 10 мг/м3

±15

_

60

от 10 до 32 мг/м3

_

±15

от 1 до 320 мг/м3

от 1 до 20 мг/м3

±15

_

60

от 20 до 320 мг/м3

_

±15

Определяемый компонент

Диапазон измерений

Участок диапазона измерений

Пределы допускаемой основной погрешности, %

Время установления показаний Т0,9, с, не более

Приведенной1)

Относительной

Углеводороды (С2-С10) 2)

от 50 до 3200 мг/м3

от 50 до 900 мг/м3

±25

_

60

от 900 до 3200 мг/м3

_

±25

от 0,01 до 2 %

от 0,01 до 0,2 %

15

_

45

от 0,2 до 2 %

_

±15

Углерода диоксид СО2

от 0,01 до 2 г/м3

от 0,01 до 0,2 г/м3

±25

_

45

от 0,2 до 2 г/м3

_

±25

от 0,01 до 5 %

от 0,01 до 0,5 %

±15

_

45

от 0,5 до 5 %

_

±15

от 0,1 до 100 %

от 0,1 до 5 %

±15

_

45

от 5 до 100 %

_

±15

Углерода оксид

CO

от 0,01 до 32 мг/м3

от 0,01 до 10 мг/м3

±15

_

60

от 10 до 32 мг/м3

_

±15

от 0,1 до 320 мг/м3

от 0,1 до 20 мг/м3

±15

_

60

от 20 до 320 мг/м3

_

±15

от 0,001 до 3,2 г/м3

от 0,001 до 0,2 г/м3

±15

_

60

от 0,2 до 3,2 г/м3

_

±15

Формальдегид

H2CO

от 0,1 до 10 мг/м3

от 0,1 до 0,5 мг/м3

±25

_

180

от 0,5 до 10 мг/м3

_

±25

Хлор CI2

от 0,01 до 4 мг/м3

от 0,01 до 0,4 мг/м3

±25

_

90

от 0,4 до 4 мг/м3

_

±25

от 0,1 до 32 мг/м3

от 0,1 до 1 мг/м3

±15

_

120

от 1 до 32 мг/м3

_

±15

Этанол C2H5OH

от 0,1 до 32 мг/м3

от 0,1 до 5 мг/м3

±25

_

180

от 5 до 32 мг/м3

_

±25

от 0,01 до 8 г/м3

от 0,01 до 1 г/м3

±15

_

45

от 1 до 8 г/м3

_

±15

от 0,01 до 1,6 %

от 0,01 до 0,2 %

±15

_

45

от 0,2 до 1,6 %

_

±15

1) Приведенная погрешность нормирована к верхнему значению поддиапазона

измерений

2) Поверочный компонент - пропан

Дополнительные метрологические характеристики газоанализаторов приведены в таблице 5.

Таблица 5 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в диапазонах от -60 до +15°C включительно и от +25 до +50°C включительно, на каждые 10°C, в долях от предела допускаемой основной погрешности, для газоанализаторов:

- с     электрохимическими,     термомагнитными,     оптическими     и

фотоколориметрическими сенсорами

- с термокаталитическими, фотоионизационными, полупроводниковыми и термокондуктометрическими сенсорами

±0,5

±0,3

Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности, для газоанализаторов:

- с электрохимическими и термомагнитными сенсорами

- с термокаталитическими, фотоионизационными, полупроводниковыми и термокондуктометрическими сенсорами

- с оптическими и фотоколориметрическими сенсорами

±0,5

±0,2

±0,1

Пределы допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

±0,5

Основные технические характеристики газоанализаторов приведены в таблице 6.

Таблица 6 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Габаритные размеры1), мм, не более: - высотахширинахдлина - диаметрхдлина

222x205x136 42x92

Токовый выходной сигнал2), мА

от 4 до 20

Количество порогов срабатывания сигнализации2)

2

Условия эксплуатации:

- температура окружающей среды1), °C

- относительная влажность окружающего воздуха (без конденсации влаги), %

- атмосферное давление, кПа

от -60 до +50 от 5 до 95

от 84 до 120

Напряжение питания1):

- для переносных и индивидуальных приборов, В

- для стационарных приборов, от устройства контроля или внешнего источника постоянного напряжения, В

от 3,3 до 4,2

от 8 до 36

Максимальная потребляемая мощность1), Вт

2,5

Степень защиты оболочки1)

- для переносных и индивидуальных приборов, - для стационарных приборов

IP54

IP65

Средняя наработка на отказ, ч

15 000

Срок службы, лет

10

1) Значение характеристики меняется в зависимости от модификации газоанализаторов, конкретные значения приведены в эксплуатационной документации;

2) Наличие характеристики приведено в эксплуатационной документации.

Знак утверждения типа

наносится на шильдик (наклейку) на поверхности корпуса газоанализатора и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Комплектность газоанализаторов приведена в таблице 7.

Таблица 7 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Газоанализатор ИГС-98

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Поверочная насадка-адаптер

-

1 шт.

Упаковка

-

1 шт.

Сведения о методах измерений

приведены в эксплуатационном документе, раздел «Описание».

Нормативные документы

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.51.53-002-07518800-2018 «Газоанализаторы ИГС-98. Технические условия».

Другие Газоанализаторы

77158-19
MGA luxx, MGA5 plus Газоанализаторы
Фирма "MRU GmbH", Германия
Газоанализаторы MGA luxx, MGA5 plus (далее по тексту - газоанализаторы) предназначены для измерений концентрации кислорода, токсичных и горючих газов, температуры и давления газовых сред в промышленных выбросах при исследовании и контроле технологиче...
77253-20
6400TS Газоанализаторы
Фирма "Teledyne Analytical Instruments", США
Газоанализаторы модели 6400TS (далее по тексту - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли сероводорода и диоксида серы в технологических выбросах и атмосферном воздухе.
77467-20
GPR мод. GPR-1500, GPR-2500 Газоанализаторы кислорода
Фирма "Analytical Industries Inc.", США
Газоанализаторы кислорода GPR модели GPR-1500, GPR-2500 предназначены для измерения объемной доли кислорода в смеси с инертными газами, азотом, диоксидом углерода и в других газовых смесях.
Анализаторы водорода однокомпонентные серии SGA (далее - анализаторы) предназначены для измерения объемной доли водорода (Н2) в атмосфере электропечи, основными компонентами которой являются водород, азот и аммиак.
Газоанализаторы трассовые Rosemount модели Spectrex SafEye Quasar 900, Spectrex SafEye Quasar 950, Spectrex SafEye Quasar 960 (далее - газоанализаторы) предназначены для измерений в воздухе интегральной концентрации углеводородных газов (метана, проп...
